Содержание

Техническое описание и состав телевизора SAMSUNG UE22H5000 UE22H5000AK, тип панели и применяемые модули. Состав модулей.

Характеристики
SAMSUNG UE22H5000 UE22H5000AK
LCD TV LED UE22H5000 | Год выпуска: 2014

Диагональ экрана:	22″ (56 см)
Формат экрана:	16:9
Разрешение:	1920×1080
Частота обновления:	100 Гц
LED подсветка:	есть
Кадр в кадре (PIP):	есть
Поддержка HD:	1080p Full HD
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Цифровой тюнер:	DVB-T MPEG4, DVB-T2, DVB-C
Телетекст:	с памятью на 1000 стр.
Форматы DTV:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа:	MP3, WMA, MPEG4, JPEG
Звук стерео:	есть
Мощность звука:	6 Вт (2×3 Вт)
Акустика:	два динамика
Интерфейс:	AV, компонентный, SCART, HDMI x2, USB
Разъём наушников:	есть
Вес телевизора:	с подставкой: 3.1 кг без подставки: 2.95 кг
Размеры:	с подставкой 507x367x105 мм без подставки 507x317x66 мм
Потребление от сети:	39 Вт

Samsung A02 A022F нет изображения на новом экране, внимание нюансы новых телефонов Samsung #откас

SAMSUNG UE22H5000 UE22H5000AK

SAMSUNG LED
Model: UE22H5000 UE22H5000AK

Panel: M215HTN01.1 // HT215F01-100

LED driver (backlight): with integrated PSU

PWM LED driver: BD93941FP

Power Supply (PSU): BN44-00692A

MainBoard: BN41-02105A (BN94-07144K)

IC MainBoard: CPU: NT14L, SPI Flash: 25Q40, NAND: F59L1G81A

Тuner: BN40-00281A

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

— Телевизор SAMSUNG UE22H5000 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания — модуль BN44-00692A. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры SSC1S311, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

Еще по теме: Как выключить наушники на телефоне Самсунг

Samsung a12 нету изображения (no lcd)

— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-02105A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: NT14L, SPI Flash: 25Q40, NAND: F59L1G81A производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Неисправность тюнера BN40-00281A устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

A022 samsung нет изображения

Мои познания в ремонте данного вида техники: Любитель
Наличие схемы: Нет
Состав аппарата.
Марка и модель — Samsung UE32J5200AK
Шасси (если известно) — неизвестно
Модуль обработки сигнала (Main) — BN41-02360 code:BN41-02360B
Блок питания (PSU) — внешний A6619_FSM
LCD матрица — CY-JJ032BGLV1V_HW10
Прочее (T-CON, инвертор. ) — BN41-02111 code:BN41-02111A на шильдике:BN97_09463C

Текст сообщения:
Здравствуйте Уважаемые форумчане! Со слов клиента был в трех мастерских! Вердикт: замена матрицы!
Клянется и божится что не мыл не ударял, ночью выключил- утром включил, а он без изображения.
После внимательного осмотра (вплоть до поднятия матраса) видимых повреждений не обнаружено. Не врет клиент.
При включении на T-Con не загорается один из двух светодиодов и самое интересное что при включении дежурный индикатор начинает отмаргивать не то 5 не то 6 раз . На планках матрицы были замечены следы пайки eeprom и еще какой то шимки шестиногой!
ШлеЙфа от T-con до матраса поочередно отключал! результата 0. На T-Con надпись РАБОЧИЙ! хотя в действительности по замерам вообще какая то ЕРУНДА.
Подозреваю что матрица все же живая!Хоть и J-серия! Хочу попробовать прошить флешку и еепромку материнки для начала, но прошивку под свой матрас не нашел! На пульт реагирует полностью! Еще показалось что проц сильно греется после 5 минут работы. Может был или есть у кого на ремонте подобный аппарат ? поделитесь дампами на материнку,T-Con,планки матрицы!

Еще по теме: Скрип при вращении барабана стиральной машины Самсунг

Свои замеры и прошивку SPI и EEprom материнки прикрепляю! Форумов начитался в голове каша, уж извините.
Шансов что подыму аппарат мало, но попробовать надо, не верю что матрас помер!
Да и еще замеры на T-Con при подключенной матрице что при отключенной, все одинаково.
Прошу помощи или совета в нужном направлении.

Статус: отсутствует
Участники

Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.

Источник: remont-aud.net

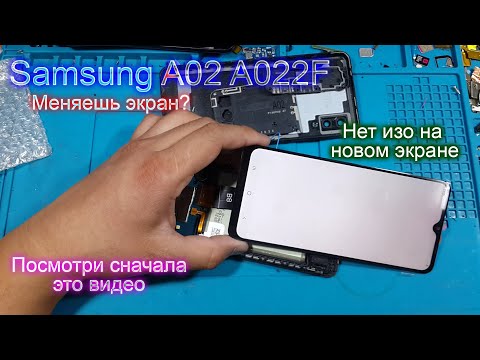

Samsung A02 A022F нет изображения на новом экране, внимание нюансы новых телефонов Samsung #откас

Всем привет интересный случай, но и предупреждение для вас. Когда будете подкидывать новый дисплей, посмотрите это видео ▼Запчасти для Samsung A02▼ b03)Samsung A02 A022F — дисплей оригинал — alii.pub/6qh55c b04)Samsung A02 A022F — дисплей копия дешевый — alii.pub/6qh56i ► Мы в Вконтакте — vk.com/club_cas ► Мы в Инстаграмме — cas_channel ▼ Оборудования и инструменты ▼ 513)Микроскоп amscope — ali.pub/4fi1j7 29) charger doctor — ali.pub/1hyol9 795)Универсальная плата зарядки Android и Iphone — ali.pub/4so5br 172)Универ-ная плата для зарядки аккуму-ров Iphone sam mi — ali.pub/3it91i 175)Маска ультрафиолетовая, зеленый — ali.pub/3261nt 1) Флюс для пайки BGA RMA-UV10 — ali.pub/2mqx3k 2) Паяльник для BGA Atten 936B — ali.pub/31jbl2 2a)Медные жала для паяльника 10 штук тоненькие — ali.pub/32c8b0 3) Фен для BGA Atten 852D — ali.pub/31jbwj 4) Набор насадок для Фена — ali.pub/31jd95 5) Припой, жидкое олово Mechanic XG-50 — ali.pub/31jc44 5a)Жидкий припой Machanic XG-Z240 — alii.pub/6enc3r 6) Набор отверток — alii.pub/5x78cy 7) Набор отверток и поддевалок — ali.pub/31jcms 8) Набор пинцетов — alii.pub/6enbxj 9) Оплетки — ali.pub/31jctl 10) Треья рука — ali.pub/32l5jz 11) Ссылка на поддевалку набор скальпеля: ali.pub/1hxbod 12) Сепаратор — оборудование для отделения lcd : ali.pub/34finm 13) Сепаратор не вакуумный как у меня — ali.pub/4ek5vi 19) Скальпель круглый с лезвием — ali.pub/28n2ts 20) Скотч для экранов LCD черный тонкий — ali.pub/34hycm 21) Клей B7000 прозрачный для склеивания экранов — ali.pub/4ujgk3 2A) Клей T7000 черный для склеивания экранов — alii.pub/5rlxx8 2B) Клей T5000 белый для склеивания экранов — alii.pub/67stoq 22) Прищепки металл фиксатор дисплея после клейки — ali.pub/34i2cb 23) Прищепки пластик фиксатор дисплея после клейки — ali.pub/34i2ns 24) Прищепки большие пластик фиксатор дисплея после клейки — ali.pub/34i2xw 25) Фиксатор экрана Iphone для замены АКБ — ali.pub/34i34w 26) Платодержатель, фиксатор платы, BGA — ali.pub/32633x 27) Ватные палочки тампончики — ali.pub/34l02d 28) BAKU проволочное олово, припой — ali.pub/34l1b3 93)Шуруповерт похожий на мой — ali.pub/393cn0 253)ЛБП 30В 5А — ali.pub/3od8n0 254)Коврик силиконовый для ремонта телефонов — ali.pub/4fri0l 293)УЗВ Ультра звуковая ванна — ali.pub/3s4hlq 329)Универсальная рамка для замены стекл телефонов — ali.pub/3wxt72 327)Клей Loca — для замены стекла, ультрафиолетовый — ali.pub/3wxt45 328)Печка ультрафиолетовая — для сушки клея Loca — ali.pub/3wxt5i 451)Трафарет универсальный №1 — ali.pub/4bdmk8 452)Трафарет универсальный №2 — ali.pub/4bdmm6 453)Трафарет универсальный №3 — ali.pub/4bdmph 454)Трафарет для Iphone — ali.pub/4bdmrf 455)Оплетка паяльная, разных сечений, диаметров — ali.pub/4bo22s 456)Программатор Z3X BOX для разбло-ки Google Account — ali.pub/1i4w5i 493)Мультиметр Unit UT33C — ali.pub/4f9u8j 494)Мультиметр DT-9205A — ali.pub/4f9url 25) Фиксатор экрана Iphone для замены АКБ — ali.pub/34i34w 43) Набор поддевалок, отверток для Iphone и другое — ali.pub/31jcms 174)Кабель провод для Iphone чтобы их запускать — ali.pub/3ivfrj 269)Кабель USB изогнутый 90 градусов для Iphone — ali.pub/3ivfrj 454)Трафарет для Iphone — ali.pub/4bdmrf 567) 567)Умная зарядка, без контактная, Type C, Quck charge — alii.pub/628smq 250)Лабораторный блок питания 30В 10А цифровой — ali.pub/3od8ix 251)Лабораторный блок питания 15В 2А — ali.pub/3od8ko 252)ЛБП 15В 3А — ali.pub/3od8lu 253)ЛБП 30В 5А — ali.pub/3od8n0 725)zhaoxin PS-305D — Лабораторный Блок Питания — ali.pub/4ldvgl 726)zhaoxin RXN-305A — Лабораторный Блок Питания — ali.pub/4ldvh6 747)Магнитный платодержатель — ali.pub/4lwvei 842)Медиаторы (поддевалки) разные для телефонов — ali.pub/57sz9m 843)Медиаторы с комплектом — ali.pub/57sza7 844)Большой стальной медиатор с шкалой — ali.pub/57szaz 845)Разные медиаторы для дисплея и крышки стальные — ali.pub/57szby 846)Медиатор в видео ножа — ali.pub/57szcq 847)Медиаторы с комплектом2 — ali.pub/57szjx ► Если ссылки не рабочие дайте пожалуйста знать ► Желающим поддержать проект: ► WMZ — Z362833496829
