Естественно, данная переделка аппаратуры имеет смысл, только если Вы увлекаетесь FPV полетами.
- Бустер значительно дешевле, чем специализированная LRS
- Можно использовать обычные приемники, которые тоже как правило дешевле и легче
- Компактное решение
- Дальность действия аппаратуры увеличиваем до 10 км (возможно для кого то это плюс)
- При использовании бустера, необходимость часто заряжать аккумулятор аппаратуры РУ
- Все таки РУ на 2,4 Ghz, плохо сочетается с видео на 1,2 Ghz да же при использовании LPF фильтров, поэтому предпочтительней использовать видеопередатчики на 5,8 Ghz. В случае применения LRS, Вы не ограничены в выборе частоты видеопередатчика.
- Необходимо вмешиваться в устройство аппаратуры
В избранное 12
Комментарии
Загрузка отзывов. Пожалуйста, подождите.
Иван Иванов , Санкт-Петербург , 29 сент. 2015 г., 11:30:44 0
Я бы тоже не стал заморачиваться с бустером, доппитанием и алюминиевыми трусами, а купил бы опенлрс. Все эти бустеры воспринимаются как костыли к аппе. Уж если собрался лететь на дальняк, то надо покупать лрс, а если близко и низко, то и обычного передатчика хватит.
Чем отличаются 2G, 3G, 4G и 5G с физической точки зрения?
Александр Сафроненко , Санкт-Петербург , 25 сент. 2015 г., 11:54:02 0
Насколько легально применять такие бустеры? Насколько я знаю даже вайфай с мощностью 100мвт у нас на улице (вне помещений) использовать нельзя.
Андрей Шемякин , Саров , 25 сент. 2015 г., 15:11:59 +1
Если вы задумались о легальности на таком уровне. Бросайте авиамоделизм. Лучше марки коллекционируйте.
Андрей Горбачев , Иваново , 25 сент. 2015 г., 23:35:01 +1
Вот-вот! Хотел было я тоже раньше марки коллекционировать импортные, да их все на евро заменили )))
Александр Сафроненко , Санкт-Петербург , 27 сент. 2015 г., 22:26:42 0
Я стараюсь соблюдать, хотя бы места выбираю чтобы не мешать, но если пост попахивает рекламой, то вопрос такой задавать надо.
Андрей Горбачев , Иваново , 25 сент. 2015 г., 23:34:04 0
2Вт для протокола IEEE 802.11x, вроде как, разрешены внутри помещений. К сожалению, стены помещений сделаны из относительно радиопрозрачных материалов и радиосигнал таки сквозь них вырывается в поля и долины, не остановить его ))))
Что касается передатчиков РУ, то там мощность ниже 100мВт по сертификатам (я так думаю, ибо не пустили бы их на рынок) — 99,99мВт ))).
Андрей Шемякин , Саров , 24 сент. 2015 г., 16:47:38 +1
Черт. Я сразу и не сообразил, что это просто реклама магазина. Причем с дорогим бустером (остальное лень мотреть).
Блин, столько времени убил в попытках что то объяснить.
Алексей Жаворонков , Москва , 27 сент. 2015 г., 9:30:06 +1
Реклама здесь потому , что магазин предоставил все орборудование (аппаратуру, беки, бустер, пигтейлы) для тестирования бесплатно. Для новичков по моему получилось, отличное подробное наглядное пособие как установить бустер и с чем столкнуться в процессе. Бустер естестенно можно поставить любой, хоть купленный в ближайшем магазине компьютерной техники, там же можно и патч антенны посмотреть.
ОБЪЯСНЯЕМ 5G: В ЧЕМ СМЫСЛ?
Андрей Шемякин , Саров , 27 сент. 2015 г., 12:28:12 0
А не врете ?
Вот про то, что бустре сильно дешевле чем LRS вы наврали и так и не исправили. Может и тут тоже врете ?
Алексей Жаворонков , Москва , 27 сент. 2015 г., 18:15:45 0
Андрей, Цены на LRS (я не говорю даже об Tomas, Rlink, Immersion и т.д.):
Elgae LRS 433MHz Adjustable TX/RX Set 100mW-2000mW
Товар http://www.parkflyer.ru/product/1466812/ Представьте мне хоть одну LRS, в этой же цене около 3 тыс кроме Orange ?
И где я вру ? Вы о чем ? Так пописать ?
Андрей Шемякин , Саров , 27 сент. 2015 г., 20:11:46 0
Что даже не в два раза дороже вашего бустера.
Ну и да, все же. Что не так с оранжем ? К чему ваши ссылки на rmilec и игла ? Если на то пошло и вдруг орандж с хоком не нравятся то вроде обычно эксперта тини берут. А то вы тут про экономию, а сами еще на иммерсион ссылаетесь.
Евгений Кочетков , Москва, Псковская Обл , 24 сент. 2015 г., 13:05:39 0
Что касается частот видео.
Аппаратура 2.4ГГц не имеет заметного влияния на частоты 1.2ГГц, по той простой причине, что нет там соответствующих гармоник.
Наоборот видео передатчики 1.2ГГц глушат управление на 2.4ГГц, с чем успешно можно бороться устанавливая между видеопередатчиком и антенной LPF. В сочетании с бустером на 2.4ГГц на РУ это дает возможность устойчивого управления на расстоянии до 10км в прямой видимости.
Андрей Шемякин , Саров , 24 сент. 2015 г., 12:26:27 0
Постойте. Ваш бустер стоит 3000 рублей.
LRS:
Приемники по 750 рублей.
Передатчик 2250 рублей.
Комплект 3000.
Как у вас получилось «Бустер значительно дешевле, чем специализированная LRS» ?
Алексей Жаворонков , Москва , 24 сент. 2015 г., 12:56:06 0
Вероятно Вы имеете ввиду OrangeLRS, да действительно цена выйдет в районе 3000р., но надо учесть несколько нюансов.
1. Это не продукт работающий из коробки (требуются навыки программирования)
2. У нее есть только модули для JR и Futaba, для аппаратур/ как в нашем случае без сменного модуля, придется повозится гораздо больше чтобы установить данную LRS.
Евгений Кочетков , Москва, Псковская Обл , 24 сент. 2015 г., 12:59:39 0
Не нужны для пользования Оранжем навыки программирования. Все что необходимо — это правильно подключить FTDI адаптер и залить готовую прошивку.
Но надо иметь в виду, что фактическая мощность модуля Оранж 1Вт — меньше и составляет около 500-600мВт. Ну и антенны идущие в комплекте сразу в мусор. Обычный провод посчитанный по калькулятору частот и то эффективней будет.
Андрей Шемякин , Саров , 24 сент. 2015 г., 16:10:49 0
Ну как сказать. Бустер тоже из коробки не работает. Питание к нему подвести, разъемы на антенны поставить (все ли у нас SMA смогут обжать или запаять ?) А оража можно на крайняк и просто вставить в передатчик (если конечно передатчик с умом выбран).
1. Orange требует просто прошивки. Нашлись люди, которые за вас уже все запрограммировали.
2. А кто же заставлял такую аппу покупать ? Ну тренерским вывести (колхоз, хотя вести PPM шнурком меньший колхоз, чем ВЧ через кучку SMA тащить), ретранслятор, есть варианты.
Зато дальность даже на родной моще (0.5 — 0.6) будет ближе к 20 км. И да, как вы уже сказали, нет проблем с видео 1.2.
Получается что ни экономически ни как еще нет выгоды в бустере.
Евгений Кочетков , Москва, Псковская Обл , 24 сент. 2015 г., 16:25:57 0
Выгода бустера на 2.4ГГц одна единственная — маленький размер и вес антенн приемника, что критично для небольших моделей.
Потому как длина даже четвертьволнового штыря для 433МГц будет 16см.
Андрей Шемякин , Саров , 24 сент. 2015 г., 16:35:30 +1
Ну да, с этим трудно спорить 🙂
можно конечно и восьмушку поставить, но это уже извращения.
Алексей Волык , Чебоксары, Чувашская Респ. , 24 сент. 2015 г., 6:34:27 0
Чет не понял: бустер — это специальная фигня со своим питанием и все такое, а то что на видео — это просто антенна 7 дб от FrSky за 5$.
Андрей Горбачев , Иваново , 24 сент. 2015 г., 8:21:38 0
На втором видео в самом начале (где дяденька аппой перед нашим носом крутит) видно, что антенна к бустеру прикручена.
Алексей Жаворонков , Москва , 24 сент. 2015 г., 12:06:29 0
Алексей, надо посмотреть оба видео, все станет на свои места
Antony Hoffman , Москва , 24 сент. 2015 г., 1:04:23 0
Есть к Вам один вопрос, вредно ли для здоровья держать перед собой такой бустер?
Андрей Горбачев , Иваново , 24 сент. 2015 г., 8:20:33 +1
Это очень маленькая «микроволновка» ))) С точки зрения маркетинга — совсем не опасно и даже полезно ))))
А вот с точки зрения физики радиоизлучений. Особенно учитывая, что эта очень маленькая «микроволновка» висит на поясе недалеко от. ну, вобщем операторы-моделисты у нас, как правило, мужчины и мальчики — это я про расстояние от работающего передатчика до. )))
Большая мощность на этой частоте может способствовать проблемам со зрением (с)прочитано где-то.
ЗЫ: Выводы делает каждый сам. Лично я вынес бустер на 4м от себя )))
Виктор А , Хабаровск , 24 сент. 2015 г., 9:29:01 0
Здравствуйте Андрей! Подскажите поможет ли мне бустер если появилась вышка сотовой связи МЕГАФОН в пятидесяти метрах от места полётов? (связь пропадает переодически)
Андрей Горбачев , Иваново , 24 сент. 2015 г., 10:21:00 +2
Теоретически должен помочь — сигнал от Вашего передатчика в точке приема многократно увеличится. Практически — не все так однозначно. В этой же точке приема может присутствовать несущая передатчика (возможно даже бОльшей мощности) этого же диапазона от оператора сотовой связи, который использует, в том числе, и направленные антенны. Поэтому, «тут будет связь», а «тут — нет». Чей сигнал будет «громче» в точке приема — того приемник и «услышит».
Из Вашего сообщения я понял, что связь все же есть и нужно повысить ее надежность. Так, что вернусь к началу своего сообщения — должен помочь.
Но, есть обратная сторона вопроса. Как Вы сказали, в 50м установлена вышка сотовой связи. Диапазон 2,4ГГц используется для передачи данных. Я так предполагаю, что китайцы особо не следят за шириной полосы сигнала передатчика и «гармошками» от него (гармоник может добавить не отстроенная антенна и даже сам бустер), а оператор сотовой связи каких-нибудь пакетов может не досчитаться )))) Не помешаете друг другу? Опять же, это только теория )))
Источник: www.parkflyer.ru
Пятое поколение: Ученые предлагают не спешить с активным использованием частот субтерагерцового диапазона для сетей 5G
Обычно, когда рассматривается взаимодействие микроволнового излучения и человека, кожу человека принято считать чем-то вроде губки, наполненным водой, которая пассивно поглощает часть электромагнитного излучения. Между тем уже было показано, что это ошибочное представление, когда речь идет о частотах субтерагерцового диапазона. При воздействии на кожу таких частот, закрученные части потовых желез в верхнем слое кожи могут рассматриваться как спиральные антенны.
Группа ученых из Hebrew University, Израиль, показала, что коэффициент отражения человеческой кожи в субтерагерцовой области зависит от интенсивности выделения пота, т.е. от проводимости железы, а этот процесс коррелирует с уровнем стресса (физического, ментального и эмоционального).
Кроме того, учеными был обнаружен эффект кругового дихроизма, то есть оптической анизотропии — кожа по-разному поглощает свет, поляризованный по левому и правому кругу. Этот эффект влияет на отражающие свойства кожи в области радиоспектра. Также установлена зависимость параметров электрокардиограммы (ЭКГ) от коэффициента отражения человеческой кожи.
Пока что нет ясности, как выявленные эффекты могут влиять на общее состояние человека.
В рамках проведенного исследования ученые разработали симулятор человеческой кожи, учитывающий ее многослойную структуру, включающую закрученные сегменты потовых желез. Присутствие в коже потовых желез приводит к высокому SAR (удельного коэффициента поглощения радиоизлучения) при облучении ее частотами в миллиметровом диапазоне.
В статье, опубликованной в журнале Environmental Research, 163, приведены свидетельства обнаруженного феномена и обсуждаются возможные воздействия планируемого активного использования СВЧ-частот миллиметрового диапазона системами беспроводной связи.
C июля 2016 года действуют новые правила FCC, устанавливающие правила использования беспроводной связи в диапазоне выше 24 ГГц системами 5G. Как ожидается, это позволит развивать современные системы связи в субтерагерцовых диапазонах. Следует понимать, что речь идет о постепенном сопутствующем росте воздействия на людей электромагнитного шума, вызванного устройствами, работающими в миллиметровом диапазоне радиочастот. Это как раз те частоты, на которые “настроены” “антенны” в верхнем слое человеческой кожи.
Ученые предупреждают о необходимости еще раз задуматься о целесообразности неограниченного использования технологий, основанных на применении субтерагерцовых частотных диапазонов для телекоммуникаций, до того, как будут тщательно исследованы возможные последствия соответствующих воздействий на здоровье человека.
теги: пятое поколение опасность экология наука
Публикации по теме:
Источник: www.mforum.ru

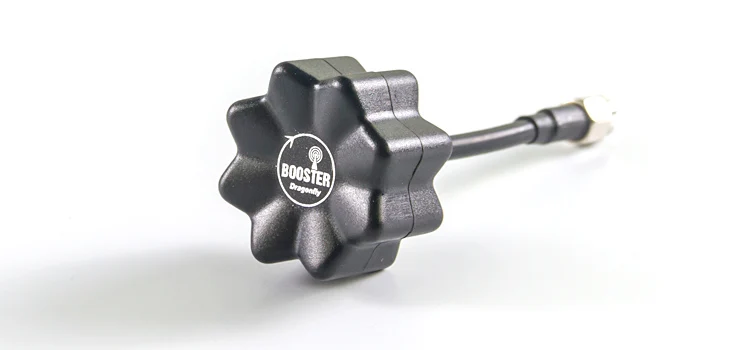

Стрекоза бустер 5,8G 3dBi TX/RX FPV антенна RP-SMA/SMA
Диапазон частот: 5400 ~ 5900 МГц Сопротивление: 50Ω КСВ: ≦1. 5 Коэффициент усиления: 3 ~ 3,5 дБи Подавление первой верхней стороны (дБ) ≥15 Соотношение между передними и задними (дБ) ≥25 Перекрестная Поляризация (дБ) ≥15 Изоляция порта (дБ) ≥28 Поляризация: вертикальная/горизонтальная Максимальная входная мощность: 10 Вт Кабель: RG141 Цвет: черный СОЕДИНИТЕЛЬ: RP-SMA/SMA (опционально) Длина: 5 см/8 см/11 см (опционально) Вес: 10 г/11 г/13 г
Особенности:

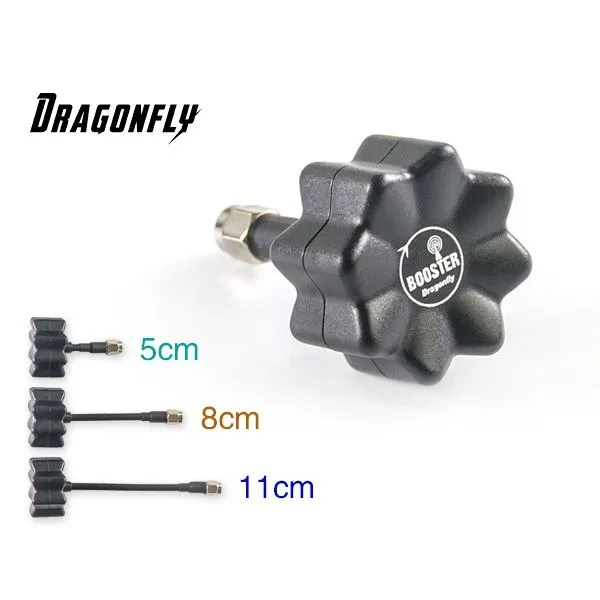

Лучшее качество сигнала и гораздо более прочный. Эти антенны могут выживать от самых тяжелых аварий с специально разработанной крышкой и серебристым разъемом. Три разной длины(5 см, 8 см и 11 см)Выбираются для удовлетворения ваших особых потребностей в сборке.
Посылка включает в себя:
1 x Антенна
* Вертикальная поляризация 5,8 Г

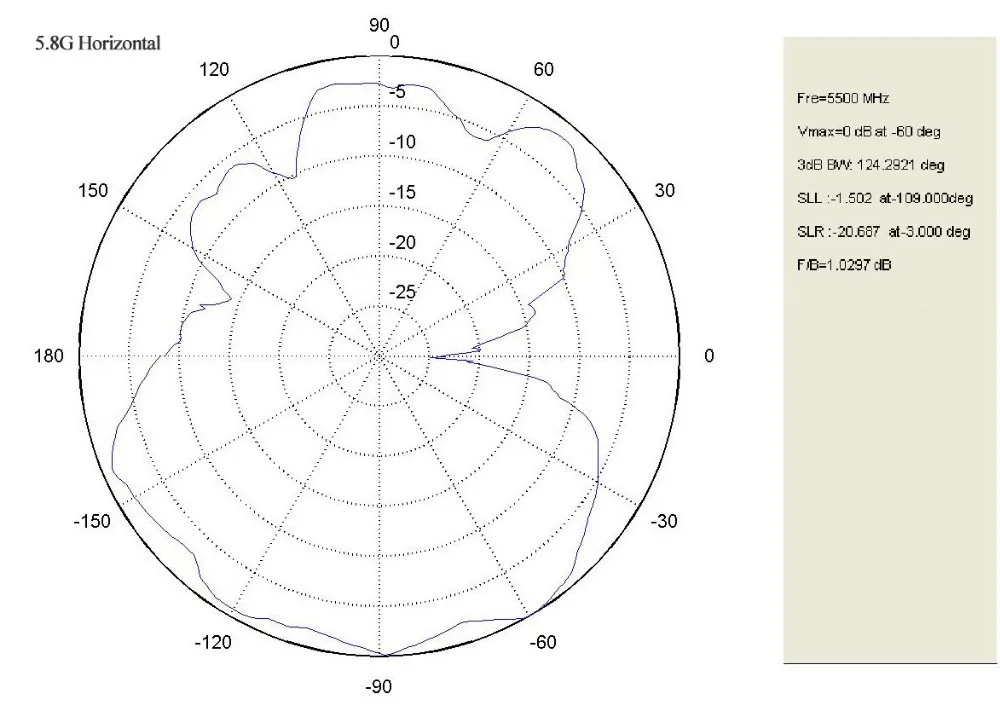

* Горизонтальная поляризация 5,8 Г
Характеристики

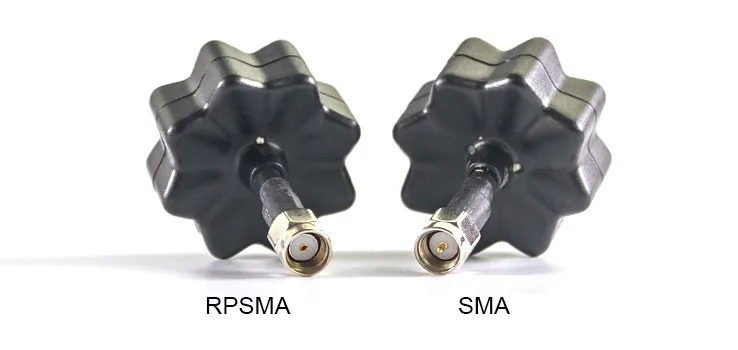

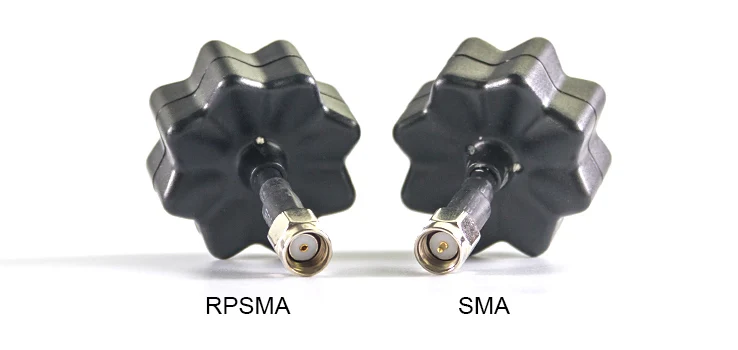

Тип аксессуаров для дрона Двигатель Номер модели Dragonfly Booster 5.8G 3dBi TX/RX FPV Antenna RP-SMA/SMA Бренд TAROT-RC
