Что такое f разъем для антенны

Чтобы подключить спутниковую или аналоговую антенну к ресиверу, абонентскому разветвителю или напрямую к входу телевизионного приемника на коаксиальном кабеле должен быть установлен специальный коннектор. В этой статье мы расскажем, как обжать антенный кабель, то есть самостоятельно установить на него F-разъем.

Коаксиальный кабель, используемый для передачи сигналов от антенны к телевизионному приемнику, состоит из центрального однопроволочного или многопроволочного проводника с изоляцией из плотного или вспененного полиэтилена. Наружный проводник, выполняющий функции экрана, может быть выполнен в виде обмотки алюмополимерной пленкой, оплетки из проволок или комбинированного наложения фольги и оплетки одновременно. В зависимости от условий эксплуатации наружная оболочка коаксиальных кабелей изготавливается из ПВХ пластиката, светостабилизированного полиэтилена или безгалогеновых полимеров.

Нужный F разъем для кабеля подбирается в зависимости от его волнового сопротивления и наружного диаметра. Технология установки разъема весьма проста и включает в себя всего четыре операции:

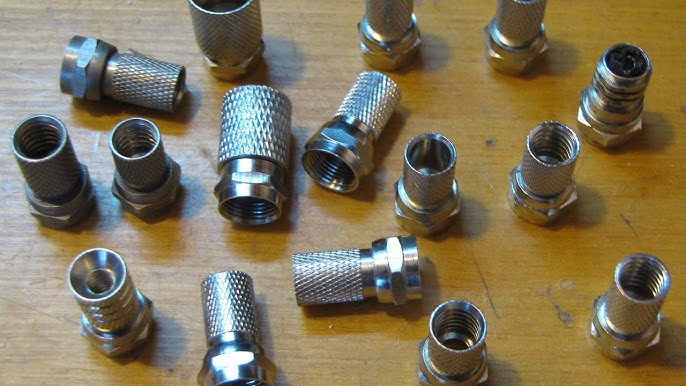

F — разъемы, виды, монтаж, как правильно

1. с помощью специального инструмента или острого ножа на расстоянии 15 мм от края на оболочке кабеля выполняется круговой надрез, стараясь не повредить внешний проводник. Обрезанная часть удаляется;
2. проволочная оплетка или фольгированный материал экрана (внешнего проводника) заворачивается на оболочку кабеля;
3. с центрального (внутреннего) проводника, используя те же инструменты, что и для удаления оболочки, снимается изолирующий слой;
4. на подготовленный кабель навинчивается F-гайка.

Источник: cable.ru

RP-SMA, SMA, MMCX, UFL — чем отличаются разъемы антенн

Совеременные телевизоры обладают целым рядом отличающихся по назначению разъёмов для обеспечения применения всего разнообразия источников телевизионных сигналов. Многообразие коннекторов необходимо для расширения совместимости техники различных поколений и от разных производителей.

Сегодня технология применения соахiаl разъёмов постепенно отмирает, но из-за востребованности некоторые интернет-провайдеры и операторы кабельного ТВ продолжают использование сетей, частично основанных на таких устройствах. Назначение коаксиального (от англ. соахiаl) разъёма для телевизора будет описано в этой статье.

Зачем соахiаl разъём в телевизоре

Слово соахiаl в переводе с латинского буквально означает «совместная ось», а определение «коаксиальный» скорее относится к кабелю, устройство которого обеспечивает качественную передачу телевизионного сигнала высокой частотности от антенны к телевизору. То есть соахiаl разъём – это выход из телевизионного приёмника для подключения антенны.

Основным назначением коаксиальных устройств является обеспечение соединения между оборудованием разных видов. Это соединение имеет два типа парных составляющих: розетка-вилка и штырь-гнездо. Каждый кабель соотносится с соахiаl выходами различных видов.

По функциональному назначению различают такие виды разъёмов:

В связи с дороговизной медных конструкций магистральных соахiаl кабелей, их часто заменяют оптические аналоги. Удешевляют производство за счёт частичной замены медных компонентов. Основу делают из стали, частично включают в состав плакированную медь, а сверху оплетают стальной и алюминиевой проволоками.

По способу сборки различают три группы кабельных коннекторов:

Накрутные разъёмы

Корпус накрутного коаксиального выхода имеет встроенную скруглённую резьбу и дополняется напрессованной гайкой.

Такой коннектор для соединения ещё называется накрутным штекером. Он особенно широко применяется в домашних условиях и очень популярен из-за простоты подключения, осуществление которого не требует особых умений и специальных инструментов.

Однако такие распространённые штекеры имеют целый ряд существенных недостатков:

• ломкость, ненадёжность конструкции;
• кольцо корпуса не в полной необходимой мере прижимается к гайке, вследствие чего при вкручивании повреждаются разъёмы;
• недостаточная по длине внутренняя резьба, что делает невозможной максимальную плотность фиксации кабеля и, как следствие, является причиной помех при передаче сигнала;
• при накручивании штекера на кабель постепенно происходит частичное разрезание/обрыв проводников, а также по мере эксплуатации скручивается защитное покрытие вместе с проволочным оплетением.

Обжимные разъёмы

В обжимном устройстве используются два цилиндра: наружный, как бы продолжающий строение корпуса, и внутренний, который подбирается по диаметру кабельного диэлектрика с фольгой. Круговая симметрия кабеля не нарушается во время усадки выхода. Его корпус спрессовывается шестигранной призмой при помощи обжимного инструмента.

Обжимной соединитель для антенны также характеризуется упрощённым способом крепления.

Характеристики таких разъёмов могут ухудшаться из-за использования для их производства некачественных материалов, вследствие чего они быстро изнашиваются.

Компрессионные разъёмы

Положительные свойства компрессионных соахiаl выходов со сложностью конструкции компенсируют их относительную дороговизну в полной мере. Они считаются самыми надёжными, но подключение к ним требует понимания специфики крепления и использования специальных приспособлений.

К преимуществам этого вида коаксиальных разъёмов относятся:

• антикоррозионное покрытие;
• эксплуатация до 3-х Ггц;
• защищённость от воздействия влаги;
• наибольшая устойчивость к механическим воздействиям;
• лучшее экранирование в сравнении с другими;
• максимально возможная устойчивость к воздействию высокой и низкой температур;
• большая прочность на разрыв.

Типы, классификация и основные характеристики

На сегодняшний день существует большое количество ВЧ-разъемов, отличающихся как по способу сочленения обеих частей, так и по конструктивному исполнению. По первому признаку они бывают:

• резьбовыми, с присоединением посредством резьбового соединения;
• байонетными, обеспечивающими быстрое соединение по принципу штыка, от baïonnette (фр.) – штык;
• врубными, примером такого соединителя может служить знакомый всем телевизионный штекер.

Конструктивное исполнение определено в первую очередь назначением коннектора, согласно которого они бывают:

• кабельными, устанавливаемыми на концах кабелей;
• приборными, монтируемыми на корпусах приборов;
• приборно-кабельными (название характеризует назначение ВЧ-разъема);
• монтируемыми на печатных платах.

Последние представлены SMD-разъемами, паяющимися на плату методом поверхностного монтажа.

К основным параметрам, характеризующим пригодность ВЧ-разъема для тех либо иных целей, следует отнести:

• величину волнового сопротивления;
• рабочий частотный диапазон, определяемый верхним пределом;
• предельным КСВ (коэффициентом стоячей волны).

На практике перечень параметров значительно выше. Обычно он включает рабочий диапазон напряжения, диэлектрическую прочность изоляции и уровень вносимых потерь.

Специальные адаптеры

Для решения проблем, связанных с размещением кабельных подводок, а также телекоммуникационной аппаратуры на разных уровнях современных сооружений в рамках соблюдения определённых стандартных требований, применяются специальные переходники — адаптеры ВЧ-разъёмов.

Различные участки современных магистралей предъявляют свои требования к оборудованию, поэтому в зависимости от особых потребностей широко применяются как профессиональные типы соахiаl выходов, так и обычные штекеры.

При выборе антенного разъёма и кабеля к нему, помимо учёта вышеизложенного, следует обращать внимание на главное свойство коаксиального кабеля – сопротивление 75 Ом, которое обозначено на изоляции.

Покупку соахiаl кабеля для самостоятельной прокладки и подключения стоит делать с запасом длины, поскольку необходимая подготовка к его установке может потребовать не одной попытки с расходованием его небольшой части.

или
S/P-DIF
— расшифровывается как
Sony/Philips Digital Interface
(или
Interconnect
)
Format
(описано также как
IEC 958 type II
в международном стандарте IEC-60958). Является совокупностью спецификаций протокола низкого уровня и аппаратной реализации, описывающих передачу цифрового звука между различными компонентами аудиоаппаратуры [1] .

Как можно избежать поломки тюнера антенным штекером

Избежать всей этой неприятности довольно просто. Для этого всего лишь потребуется приобрести удлинитель телевизионный небольшой длины. 1-1.5 метра более чем достаточно. Удлинитель это провод на одном конце которого находится гнездо, а на другом штекер.

Удлинитель телевизионный

Далее всё просто, сепаратор от антенны вставляем в гнездо удлинителя, а его штекер соответственно в гнездо телевизора. И всё, проблемы с отломанным гнездом по указанной причине не возникнет.

Проблема может быть лишь с приобретением такого удлинителя, они не всегда имеются в продаже. Но это тоже легко решаемо, такой удлинитель можно соорудить и самому.

Понадобится: отрезок ТВ кабеля нужной длины, гнездо и штекер с F- разъёмами. Вот так они выглядят.

Штекер и гнездо

Теперь всё это хозяйство водружаем на кабель и удлинитель готов.

Удлинитель в сборе и готов к подключению

Конечно есть и запасной вариант, это на тот случай если гнездо уже оторвано или болтается, а заниматься ремонтом особо не хочется или дорого.

В таком случае можно приобрести внешний тюнер для DVB-T2 — Это формат наземного цифрового телевидения. Подключить этот тюнер к телевизору, например через кабель HDMI, и смотреть телевизор через него.

Надеюсь эта информация вам пригодится. А лучшая благодарность автору в том, чтобы поделится заметкой нажав на кнопки соцсетей, и оставить отзыв. Спасибо!

История [ править | править код ]

S/PDIF был разработан на основе профессионального стандарта AES/EBU, в качестве его упрощенной версии и защищён патентом [2] . Изначально интерфейс использовался для передачи звука c компакт-дисков и специализировался только на стереофонии. В дальнейшем стандарт был доработан для передачи звука в форматах 5.1 и 7.1, но в связи с ограничением пропускной способности протокола в 1,536 Мбит/с, реализация стала возможна только сжатым потоком и его последующем восстановлении декодером [1] .

Аппаратная реализация [ править | править код ]

Спецификация S/PDIF допускает несколько типов кабеля и разъёмов. Ключевые слова для электрического типа — «coaxial» и «RCA jack». Другой тип назван «оптическим» с часто употребляемым словом «TOSLINK» или, реже, «EIAJ Optical». Существуют адаптеры для перехода с коаксиального RCA Jack S/PDIF на оптический TOSLINK S/PDIF и наоборот, для них необходим внешний источник питания. Достоинством оптического типа S/PDIF является отличная устойчивость к электрическим помехам.

S/PDIF остаётся во многом идентичным на уровне протокола AES/EBU, но имеет другие физические разъёмы, которые в отличие от XLR дешевле и легче в использовании.

Типы разъёмов и кабелей [ править | править код ]

• Цифровой сигнал с TTL уровнями. TTL — Транзисторно-транзисторная логика. TTL обычно (но не всегда) имеет два уровня: >2,4 В (единица) и 0-0,4 В (ноль). TTL S/PDIF выходы также есть в звуковых картах.
• Коаксиальный. Коаксиальный кабель с волновым сопротивлением 75 Ом, присоединённый к разъёмам RCA. Обычные аудиокабели (тюльпаны) могут быть использованы для передачи S/PDIF сигнала на короткие расстояния (до 0,5 м), для больших расстояний надо использовать 75 омный коаксиальный кабель. Коаксиальный кабель должен быть терминирован с обеих сторон — выходное сопротивление передатчика делается 75 Ом, входное сопротивление приёмника также 75 Ом (терминаторы уже встроены в устройства). Без нагрузки выходное напряжение передатчика составляет 1 вольт от пика до пика (п-п), под нагрузкой 0.5 вольт п-п. С учётом потерь на длинном кабеле допускается минимальное напряжение на входе приёмника 0.2 вольта п-п.
• TOSLINK — волоконно-оптический кабель. Сейчас большую популярность приобрели разъёмы типа MiniTOSLINK Mini toslink -это разъём оптического кабеля в форм-факторе 3,5 jack. Очень часто такие разъёмы встречаются в современных ноутбуках, где выход S/PDIF совмещён с выходом на наушники. Для соединения такого ноутбука с ресивером потребуется кабель MiniTOSLINK — TOSLINK, либо переходник для стандартного кабеля TOSLINK-TOSLINK.

Протокол [ править | править код ]

S/PDIF может быть использован для передачи цифровых сигналов множества форматов. Наиболее распространены из них: формат использованный в DAT с частотой дискретизации 48 кГц и формат записи компакт-дисков с частотой дискретизации 44,1 кГц. Для того, чтобы поддерживать обе эти системы, формат не имеет определённого битрейта данных. Взамен данные передаются, используя Biphase Mark Code, который имеет один или два перехода для каждого бита данных, позволяя передавать оригинальный word clock вместе с самим сигналом.

Расширяя возможности данного интерфейса, S/PDIF может быть использован для передачи 20-битных потоков аудиоданных плюс другая связанная информация. Можно также передавать 16-битные потоки с нулевым заполнением или 24-битовые, за счёт отказа от дополнительной информации.

Протокол низкого уровня почти тот же, что и в описании AES/EBU. Единственное различие — бит статуса канала («Channel status bit»).

Бит статуса канала («Channel status bit») в S/P-DIF [ править | править код ]

В каждом суб-фрейме имеется один канальный бит статуса, таким образом образуется 192-битовое слово в каждом аудиоблоке. Это означает, что есть 192/8 = 24 байта доступных в каждом аудиоблоке. Значение канального бита статуса в S/PDIF полностью отличается от AES/EBU.

Для SPDIF 192-битовые слова поделены на 12 слов по 16 бит каждое. Первые 6 бит первого слова — управляющий код; значение этих бит показано в таблице:

Значения контрольных кодов в SPDIF

Номер бита	Если не задан:	Если задан:
Пользователь	Профессионал
1	Обычные	Сжатые данные
2	Копирование запрещено	Копирование разрешено
3	2 канала	4 канала
4	—	—
5	Без предыскажений	С предыскажениями

Области применения [ править | править код ]

Интерфейс S/PDIF поддерживает передачу цифровых аудио сигналов от одного устройства к другому без процедуры преобразования в аналоговый сигнал, что позволяет избежать ухудшения качества звука [3] .

S/PDIF первоначально применялся в CD-плеерах [1] (и DVD-плеерах, проигрывающих компакт-диски), а затем стал общим способом соединения и передачи звука в других аудиокомпонентах, например, таких как MiniDisc-плееры и звуковые карты для персональных компьютеров. Он также приобрёл популярность в автомобильном звуке, где прежний беспорядок многочисленных проводов может быть заменён единственным оптоволоконным кабелем, который устойчив к электрическим помехам.

Другое применение интерфейс S/PDIF находит в передаче цифрового потока объёмного звука сжатого стандартом IEC 61937 [1] . Этот режим используют, чтобы подключить выход DVD-плеера к входу AV-ресивера домашнего кинотеатра, который поддерживает форматы Dolby Digital или Digital Theatre System (DTS) объёмного звука.

Разъём RCA — наиболее распространённый разъём, используемый с интерфейсом S/PDIF и идентичный разъёму, применяемому в потребительской аудио продукции. Кроме того, в некоторых случаях используется оптический разъём. Для того чтобы подключить аудиосистему непосредственно к активной акустической системе, последняя должна поддерживать вход S/PDIF.

Модели современных телевизоров снабжаются большим количеством разъёмов, облегчающих использование дополнительных источников сигналов. Это нужно, чтобы повысить совместимость техники от разных производителей, выпущенной в разное время. У каждого из разъёма – своё назначение. Потому и стоит рассматривать их отдельно.

Как не сломать телевизор подключая к нему антенну с усилителем

Экраны современных телевизоров становятся всё больше, а сами телевизоры при этом всё тоньше. И из за этого, в некоторых моделях телевизоров антенный вход расположен так, что вставить в него штекер активной антенны, целая проблема. Разберёмся почему!

Дело в том, что штекер для антенны с усилителем часто совмещён с сепаратором и потому имеет определённые габариты, он гораздо больше чем обычный штекер. Смотрите рисунок ниже если не в курсе о чём речь.

Штекеры телевизионные

А теперь давайте посмотрим как эти штекера войдут в антенное гнездо ЖК телевизора в котором антенный вход выведен не назад, а в бок. С обычным штекером, всё нормально!

Обычный антенный штекер входит без проблем

А вот с сепаратором, входит с трудом, потому как сепаратору тесно, он упирается в корпус телевизора и поэтому, что бы его туда вставить, приходится применять усилия. А дальше, корпус давит так, что стремится выломать гнездо телевизора.

Штекер с сепаратором не входит

Это выламывание может произойти не сразу, сперва гнездо начнёт болтаться, сигнал станет временами пропадать. Затем уже сами владельцы начинают дёргать штекер чтобы вернуть картинку. Так постепенно доламывают до конца.

Компрессионные разновидности

Относительно дорогие изделия, что связано со сложной конструкцией. Но характеристики таких выходов компенсируют любые траты на начальном этапе приобретения.

Обладают следующими преимуществами:

1. Покрытие с защитой против коррозии.
2. Эксплуатация до 3 Ггц.
3. Дополнительная защита от воздействия влаги.
4. Экранирование лучше по сравнению с обычными кабелями.
5. Температурный диапазон радует широтой, от -40 до +70.
6. Напряжение по разрыву выше, если сравнить с кабелями.

О специальных адаптерах

Коммутации с уже окольцованными кабелями – характерная черта современных офисов. На разных уровнях находятся кабельная подводка и аппаратура из сферы телекоммуникаций. В связи с этим возникают проблемы с местом для изгиба конструкций и соблюдением определённых стандартов. Адаптеры ВЧ-разъёмов – это специальные переходники, применение которых позволяет решить проблему.

Каждый выход на современном рынке создаётся, чтобы решить какую-либо задачу. На отдельно взятых абонентских телефонных линиях могут работать нормально недорогие разновидности, с простыми резьбовыми соединениями. Но это не значит, что то же оборудование справится с особенно важными участками кабельных сетей. Потребуется приобретать профессиональные типы разъёмов, обжимные или компрессионные. У каждого участка магистрали – свои требования к оборудованию.

Переходник от SMA к SP-SMA, используем угловой адаптер

Если вам не повезло и продавец прислал не тот разъем, что вы заказывали, или вы сами перепутали, то есть один способ это исправить. Вы можете использовать переходник, его еще называют адаптером. Есть прямые, а есть угловые, ими удобнее пользоваться за счет большей компактности.

Но все же не рекомендую использовать переходники, потому что они снижают производительность антенн, ведь каждое соединение в антенне вызывает процент потери сигнала, лучше по возможности откажитесь от переходников и купите антенну с нужным коннектором.

В этих магазинах можно заказать переходники:

• Прямой переходник SMA на RP-SMA / RP-SMA на SMA — Banggood | Aliexpress;
• Переходник с углом 45° SMA на RP-SMA и обратно — Banggood | Aliexpress;
• Переходник 90° SMA на SMA — Aliexpress;
• Переходник 90° RP-SMA на RP-SMA — Banggood | Aliexpress;

Источник: velomapa.ru
