RCA разъемы – элементы объединения узлов радиоэлектронной аппаратуры. Они используются для передачи линейных аналоговых сигналов, композитных и компонентных видеопотоков, реализации цифрового коаксиального соединения.
Технические характеристики RCA разъемов
RCA разъемы представляют собой электрические соединители цилиндрической формы. Вилка («папа») состоит из двух контактов: сигнального и экранирующего. Первый представляет собой штырь длиной 15 мм и диаметром 3,2 мм с округленной головкой. Второй – концентрическую боковую поверхность цилиндра с внутренним диаметром 8 мм. Внешний диаметр не нормируется.
Розетка («мама») также состоит из двух контактов. Первый контакт представляет собой гнездо. Второй – боковую поверхность цилиндра с диаметром 8 мм и глубиной 7,5 мм.
Разъемы RCA
RCA разъемы типа «тюльпан» изготавливаются в металлическом или пластмассовом корпусе. Контактная группа производится из бескислородной меди с напылением из золота или серебра. Соединение сигнального провода с центральным контактом осуществляется посредством пайки или фиксации винтом, экранирующего провода с металлическим стаканом – посредством пайки или обжима. Для надёжной фиксации металлического стакана в гнезде на нём предусмотрены прорези, которые подпружинивают точку соединения.
RCA разъемы: эксплуатационные свойства
CINCH/AV коннекторы характеризуются простотой и надежностью конструкции. Они обеспечивают комфортные условия подключения оборудования. Достаточно вставить вилку с небольшим усилием, и соединение будет установлено. Что касается выступающего сигнального контакта разъема, то его можно приставить к гнезду розетки практически под любым острым углом, а после выровнять.
Удобству коммутации способствует и цветовое кодирование коннекторов:
- красный – для передачи двухканального звукового сигнала в режиме стерео;
- белый – для монофонического сигнала;
- желтый – для видеосигнала;
Риск переполюсовки контактов при использовании такого типа электрических соединителей полностью исключается.
Область применения
Необходимость купить RCA разъемы возникает у компаний, специализирующихся не только на видеотехнике, но и на аудиооборудовании. В частности, последние используют их в качестве низкоуровневого соединителя в Hi-Fi-аппаратуре (соответствует стандарту IEC 60581/ DIN 45500). В отдельных случаях такой тип электротехнических устройств применяется для подключения ПК к телевизору, выполняющему роль монитора. Также он подходит для установки коммутации между телевизором и акустикой, усилителем, другим видом оборудования.
Купить RCA разъемы в «АВ-Центр»
Комфорт совершения покупки. Для удобства поиска товара в нашем каталоге Вы можете воспользоваться фильтром. Выбрав интересующий RCA разъем, достаточно заполнить онлайн-форму заказа, а после с Вами свяжется наш менеджер.
Тест аудиофильских Hi-End разъемов RCA, банан и других из Китая
Бесплатная консультация. Каждый клиент компании может рассчитывать на полное информационное сопровождение. Наши специалисты будут рады ответить на любые вопросы, касающиеся технических характеристик электрических соединителей, особенностей оплаты и доставки товара.
Соблюдение сроков доставки. Комплектация заказа в нашей компании производится сразу же после оплаты товара. Таким образом, мы делаем все возможное, чтобы покупатель получил приобретенные электротехнические устройства за минимально короткое время.
Источник: avc.ru
Коннекторы RCA
Тип разъема: RCA. Материал: Медный сплав, изготовленный по Альфа-Технологии с Родиевым покрытием. Производитель: Япония.
19 085 р. за компл.
Разъем RCA (Комплект)
Тип: Коннектор RCA.
814 р. за пара
Показать все товары (27)
Разъем RCA (Комплект)
Тип: RCA разъемы.
2 595 р. за пара Купить за 2 413 р. Оформить
Разъем RCA (Комплект)
Тип разъема: RCA. Материал: Медный сплав, изготовленный по Альфа-Технологии с Родиевым покрытием. Производитель: Япония.
19 085 р. за компл. Купить за 18 131 р. Оформить Купить в 1 клик
Разъем RCA (Комплект)
Тип: Коннектор RCA.
814 р. за пара Купить за 790 р. Оформить
Показать все товары (27)
Разъемы RCA (Мама)
Разъем RCA (Мама)
Тип: Коннекторы RCA, Female.
198 р. за шт.
Разъем RCA (Мама)
РАЗЪЁМ гнездо RCA с клеммной колодкой REXANT предназначен для оперативного соединения кабелей с видео и аудиоаппаратурой.
35 р. за шт.
Разъем RCA (Мама)
Тип: Коннектор RCA (мама).
661 р. за пара
Показать все товары (14)
Разъем RCA (Мама)
Тип: Коннекторы RCA, Female.
198 р. за шт. Купить за 184 р. Оформить
Разъем RCA (Мама)
РАЗЪЁМ гнездо RCA с клеммной колодкой REXANT предназначен для оперативного соединения кабелей с видео и аудиоаппаратурой.
35 р. за шт. Купить за 34 р. Оформить
Разъем RCA (Мама)
Тип: Коннектор RCA (мама).
661 р. за пара Купить за 641 р. Оформить
Показать все товары (14)
Разъемы RCA (Папа)
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт.
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт.
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт.
Показать все товары (161)
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт. Купить за 235 р. Оформить
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт. Купить за 235 р. Оформить
Разъем RCA (Папа)
Тип: Коннектор RCA.
253 р. за шт. Купить за 235 р. Оформить
Показать все товары (161)
Терминалы RCA

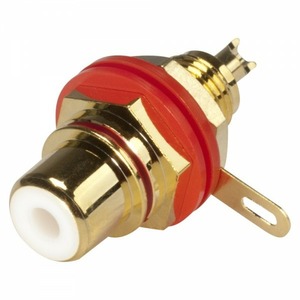

Терминал RCA
Тип: Терминал RCA (розетка), панельный, с золотым покрытием, тефлоновый изолятор, под пайку, с внешним диаметром резьбы 8.0 мм. Цвет красный.
1 029 р. за шт.
Терминал RCA
Тип: Терминал RCA.
632 р. за шт.
Терминал RCA
Тип разъема: RCA терминал (розетка). Материал: Латунь с золотым покрытием. Производитель: Германия.
990 р. за шт.
Показать все товары (52)
Терминал RCA
Тип: Терминал RCA (розетка), панельный, с золотым покрытием, тефлоновый изолятор, под пайку, с внешним диаметром резьбы 8.0 мм. Цвет красный.
1 029 р. за шт. Купить Оформить
Терминал RCA
Тип: Терминал RCA.
632 р. за шт. Купить за 588 р. Оформить
Терминал RCA
Тип разъема: RCA терминал (розетка). Материал: Латунь с золотым покрытием. Производитель: Германия.
990 р. за шт. Купить за 871 р. Оформить
Показать все товары (52)
