Магнитные антенны рамочного типа (или просто «МАРТ») представляют собой резонансную рамку, возбуждающую преимущественно магнитную составляющую электромагнитного поля. Эта составляющая обладает значительно меньшим затуханием при прохождении в различных средах, в том числе ферромагнитных. Благодаря этому магнитные антенны обеспечивают существенно лучшие по сравнению с электрическими антеннами условия передачи радиосигнала изнутри строений как тонированных и зарешеченных, так и армированных и железобетонных.
Достоинствами антенн являются также малые габариты и вес, легкость настройки и согласования, отсутствие противовеса и слабое влияние на ее параметры посторонних предметов и изменений в обстановке.
В объединении «ОКО» разработаны и серийно выпускаются магнитные антенны для охранных радиосистем на различные диапазоны частот.
Так, для работы на частотах общего пользования (условно, диапазон «CB») 26945 кГц и 26960 кГц предназначены антенны «МАРТ-CB», для диапазона 33–48 МГц – антенны «МАРТ-LB», для диапазона 146–173 МГц – «МАРТ-VHF», а для частотного диапазона 433-470 МГц – антенны «МАРТ-UHF».
Эксперимент: могут ли длинные эффективные антенны резко увеличить дальность VHF раций в плотном лесу
Антенны типа «МАРТ» выполнены в пластиковом корпусе. Малые габариты и вес обеспечивают возможность скрытой установки антенн без нарушения интерьера помещения.
Рекомендуются для использования в качестве объектовых антенн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики
| Тип | Диапазон перестройки по частоте, не менее, МГц |
Входное сопротивление, Ом |
Полоса пропускания по уровню КСВ = 1,5, МГц |
КСВ в середине полосы пропускания | Максимальная мощность, подводимая к антенне, Вт |
Разъем | Габаритные размеры, мм |
| МАРТ-СВ | 2 | 50 | 0,4…0,6 | 1,1 | 10 | Под заказ | 460х260×25 |
| МАРТ–LB | 10 | 50 | 0,4…0,6 | 1,1 | 10 | Под заказ | 460х260×25 |
| МАРТ–VHF | 10 | 50 | 1…2 | 1,1 | 10 | Под заказ | 215х115×65 |
| МАРТ–UHF | 10 | 50 | 3 | 1,1 | 10 | Под заказ | 155х135×55 |

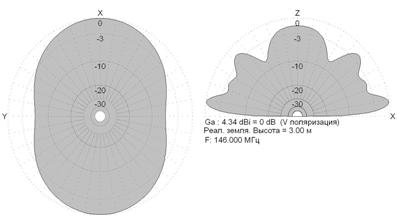

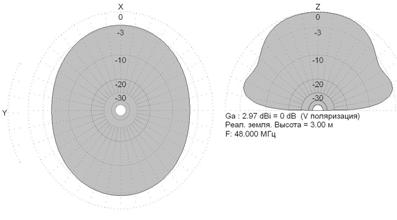

Диаграммы направленности
 |
 |
 |
 |
ДОКУМЕНТАЦИЯ
Антенны и дураки. Основы антенных устройств
Документация на антенны
| Документация на антенны: Антенны серии МАРТ. Магнитные антенны диапазонов CB, LB,VHF, UHF. Компактные антенны для скрытой установки на объектах. Удобное крепление для установки на основания и стены. Не требуют доработки и монтажа дополнительных элементов, например, вибраторов, противовесов и пр. | |
| Документация на антенны: Рекомендации по установке и настройке антенн |
Антенны серии “МАРТ” для диапазонов СВ (30МГц), LB ( 33 – 48 МГц ), VHF (146 – 173 МГц), UHF (433-470 МГц)
Что такое vhf в тв антенне
ПМЖ ЕС — это постоянный статус позволяет проживать в стране Евросоюза неограниченное время и дает те же права, что и у граждан страны (читать дальше)
Спроси эксперта
Региональный
оператор
Мы открыты
Пн-Пт с 8.00 до 17.00
Сб с 9.00 до 17.00
- Ипотечные программы
- Социальная ипотека
- Классическая ипотека
- Опции
- Как получить ипотечный заем ипотечный заем получить достаточно просто
- Субсидирование
- Погашение ипотеки
- Урегулирование задолженности
- Законодательство
- Программа «Жилье для российской семьи»
- Залоговое жилье
- Оценочные компании
- Застройщики
- Банки — партнеры
- Страховые компании
- Агентства недвижимости
- Аккредитация объектов долевого строительства
- Вопрос-ответ
- Закупки
- Вакансии
- Контакты
- Отчетность
- Раскрытие информации
- Учредительные документы
- Контактная информация
- Статьи
Новости
Вопрос / ответ
Можно ли применять вычет, если на уплату первоначального взноса были использованы как собственные средства заемщика, так и средства материнского капитала (в т. ч. МСК не полностью был использован на ипотеку)?
Все вопросы и ответы Спроси эксперта
Опрос
690003, Владивосток, ул. Станюковича, 3 (Жилой комплекс «Сердце океана»).
Антенна метрового диапазона “Волга”
По ГОСТ Р 51269-99 — АТН-6.2. Общий вид антенны приведен на рис. 7.5.
Конструкция антенны “Волга”
Антенна с товарной маркой “Волга” выполнена по схеме укороченного нераздвижного симметричного вибратора метровых волн, в которой обеспечивается настройка вибратора на любом из двенадцати каналов. Длина плеч вибратора не регулируется. Плечи вибратора крепятся к основанию антенны с помощью гибких металлических шлангов.
Такой способ крепления позволяет независимо наклонять плечи вибратора в разные стороны, что облегчает ориентировку антенны. Каждое плечо вибратора выполнено из нескольких проводников (стержней или трубок диаметром 8 мм), включенных параллельно с целью снижения величины волнового сопротивления вибратора и расширения полосы рабочих частот. Длина каждого плеча вибратора, включая гибкий шланг, равна 745 мм, т.е. близка к четверти длины волны 5 ТВ канала. Ширина плеч вибратора в верхней части равна 120 мм.
Рис. 7.5 Внешний вид антенны “Волга”
Переключение каналов выполняется с помощью переключателя на два положения (каналы 1-2 и каналы 3-12), включающего или отключающего компенсирующие катушки. Конструкция переключателя аналогична конструкции переключателя, примененного в антеннах ATK-12-III, ATK-12-IV и “Маяк”.
По согласованию с кабелем снижения антенна “Волга” существенно уступает антенне, настраиваемой на каждом из каналов. Еще одним недостатком нераздвижной конструкции вибратора антенны “Волга” является ее большие габариты в нерабочем положении (при хранении и транспортировке).
Источник: qrzex.com
