Изобретение относится к фототехнике, а именно к проекционным устройствам для отображения динамической визуальной информации.

Целью изобретений является повышение качества проекции путем обеспечений равномерной и высокой яркости по всему (толю изображения и полной сепарации проецируемых последовательных фаз динамических изображений.

На фиг.1 изображено устройство, общий вид: на фиг.2 — ход лучей в устройстве; на фиг.З — ход лучей в линзовом растре; на фиг.4 — механизм поворота зеркала, общий вид; на фиг.5 — механизм фиксаций положения зеркала; на фиг.6 — разрез А-А на фиг.5; на фиг.7 — электрическая схема устройства; на фиг.8 — схема печатания носителя информации для воспроизведения с использованием диаскопического проектора.

Диаскопический проектор содержит размещенные на оптической оси линейный источник 1 света, цилиндрический рефлектор 2, конденсорные линзы 3 и 4, тепло- фильтр 5, плоское зеркало 6.

Плоское зеркало б закреплено на рычаге 7, который поворачивают вокруг оси 8. Зеркало 6 поворачивают отклонением рычага 9, на конце которого закреплен ролик 10. Рычаг 9 вращают вокруг оси 11. Изображение на экран (не показан) проецируется объективом 12, в предметной плоскости которого на плоской поверхности линзового растра 13 размещен носитель 14 информации.

Перед линзовым растром 33 в непосредственной близости от него расположена дополнительная конденсаторная линза 15. Изображение на экране фиксируют с помощью рукоятки 16. На корпусе 17 прибора находится выключатель 18 источника света и предохранитель 19. Источник 1 света охлаждается вентилятором 20.

Тело накала линейного источника 1 света ориентируют параллельно цилиндрическим элементам линзового растра 13. Цилиндрический рефлектор 2 закрепляют так, чтобы тело накала источника 1 света совмещалось с оптическим центром цилиндрического рефлектора 2. Этим устраняется возможность

возникновения двух разноудаленных от носителя 14 информации мнимых изображений источника 1 света. Коиденсорные линзы 3 и 4 концентрируют световой потек, одновременно укорачивают длину осветителя <фиг.2). Теплофильтр 5 предохраняет носитель 14 информации от перегрева. Концентрированный световой поток падает на плоское зеркало 6.

Местоположение оси 8 вращения зеркала 6 определяется так: она проходит на пересечении продолжения плоскости установки носителя 14 информации с плоскостью, наклонной к нему под углом 45°, которая одновременно проходит через точку пересечения перпондикулятора, опущенного из центра носителя 14 информации до линии, проведенной от источника 1 свега параллельно плоскости носителя 14 информации. Плоское зеркало 6 создает мнимое изображение 21 источника 1 света. Отраженный от плоского зеркала 6 световой поток проходит через конденсорную линзу 15. Сходящийся световой поток, прошедший через конденсорную линзу 15, падает на линзовый растр

13с цилиндрическими линзовыми элементами. Цилиндрические линзовые элементы растра 13 разбивают падающий на них непрерывный световой поток на отдельные световые

Взял ЛАЗЕРНЫЙ 4К проектор и ВЫКИНУЛ ТЕЛЕВИЗОР! Dangbei Mars Pro — ультратихий, мощный на ANDROID

полоски, сфокусированные на фотоматериале носители 14 информации (фиг.4),

Таким образом, на фотоматериале высвечивается одна какая-то определенная фаза изображения, которая проекционным

объективом 12 проецируется на экран. Поворот зеркала 6 равнозначен перемещению мнимого источника света из положения 21, например, в положение 22. Независимо от угла наклона зеркала 6 световой поток всегда направлен на носитель 14 информации, что обусловлено местоположением оси 8 вращения зеркала 12.

Избирательное высвечивание разных фаз поясняется на фиг.З, Световой поток

5 через конденсаторную линзу 15 падает -на линзовый растр 13, который разбивает падающий световой поток на дискретные пучки, которые фиксируются на фотоматериале

14и высвечивают линии с разным номером,

но одинаковым индексом. Эти линии на всем формате фотоматериала 14 образуют изображение одной определенной фазы движения. При повороте зеркала 12 избирательно высвечиваются линии с другим индексом, которые на всем формате фотоматериала 14 образуют изображение следующей фазы движения.

Плоское зеркало 6 закреплено на рычаге 7, который поворачивают вокруг оси 8 в двержателях 23 (фиг.4). Держатели 23 закрепляют на верхней стенке корпуса 17 с нижней стороны, на одном уровне с носителем 14 информации. Рукояткой 24 затягивают хомут 25, вращая рукоятку по часовой стрелке. Хомут 25 сцепляется с втулкой 26, (фиг.5). Хомут 25 с помощью пальца 27 соединен с осью 28.

Еще по теме: Как подключить проектор к телефону через блютуз Айфон

На середине оси 28 закреплен рычаг 29, на другом конце которого помещается ролик 30. Пружина 31 прижимает плоский рычаг 7 к ролику 30. Ось 28 одним концом вращается во фланце 32, который разкрепляют на боковой стенке устройства с внутренней стороны. Другой конец оси 28 проходит через отверстие в противоположной стенке прибора и вращается во втулке 26, которую закрепляют на внешней стороне стенки прибора.

Для изменения угла наклона зеркала 6 и соответственно для рассматривания на экране разных фаз изображения рукоятку 24 поворачивают против часовой стрелки и опускают или поднимают по мере надобности, а затем опять фиксируют поворотом по часовой стрелке. Электрическая схема прибора (фиг.7) управляет работой источника 1 света, двигателя вентилятора 26 и содержит, кроме того, предохранитель 19 и выключатель 18.

Носитель информации для диаскопического проектора печатают с негатива 33 (фиг.8) через обьектив 34, который максимально диафрагмируют. Изображение через конденсорную линзу 35 проектируется на линзовый растр 13, на плоской стороне которого находится светочувствительный материал носителя информации, По мере печатания отдельных кадров линзовый растр 13 постепенно смещают относитель0 но фотоматериала носителя информации винтом 36.

При проекции изображения в диапроекторе перед линзовым растром 13 располагают линзу 15, аналогичную используемой при

5 фотопечати (линза 35). При неподвижном плоском зеркале 6 проектор мультиплика ционных изображений можно применять для проекции обычных большеформатных диапозитивов.

Формула изобретения 1. Диаскопический проектор для мультипликационных изображений, содержащий расположенные на оптической оси

5 источник света с рефлектором, конденсорную систему и плоское зеркало, установленное с возможностью поворота и оптически сопряженное с проекционным объективом, в предметной плоскости которого расположен

0 линзовый растр с размещенным на нем носителем информации, отличающийся тем, что, с целью повышения качества проекции путем обеспечения равномерной и высокой яркости по всему полю изображения и пол5 ной сепарации проецируемых последовательных фаз динамических изображений, линзы сменного линзового растра выполнены цилиндрическими и оптически сопряжены с последней линзой конденсорной системы,

0 при этом ось вращения плоского зеркала расположена на пересечении предметной плоскости с плоскостью, размещенной к ней под углом 45° и проходящей через точку пересечения перпендикуляра, восстанов5 ленного в центре лизового растра, с оптической осью, расположенной параллельно предметной плоскости.

2.Проектор по п. 1,отличающийся тем, что источник света выполнен линей0 ным, длина тела накала которого не менее ширины зоны для размещения носителя информации вдоль линеатуры линзового растра.

3.Проектор по пп. 1 и 2, отличаю щ- 5 ийся тем, что рефлектор выполнен цилиндрической формы, а его оптический центр совмещен с телом наклона линейного источника света.

Иллюстрации к изобретению SU 1 679 461 A1

Реферат патента 1991 года Диаскопический проектор для мультипликационных изображений

Изобретение относится к фототехнике и позволяет повысить качество изображения при отображении динамической визуальной информации. В диаскопическом проекторе, содержащем источник света 1 с рефлектором 2, конденсорную систему в виде линз 3, 4, 15, поворачивающееся плоское зеркало 6 и проекционный объектив 12, используется линзовый растр 13 с цилиндрическими линзовыми элементами, при этом носитель информации 14 располагается на плоской

Источник: patenton.ru

Виды проекционных приборов:

Диаскопический проекционный аппарат — изображения создаются при помощи лучей света, проходящих через светопроницаемый носитель с изображением. Это самый распространённый вид проекционных аппаратов. К ним относят такие приборы как: кинопроектор, диапроектор, фотоувеличитель, проекционный фонарь, кодоскоп и др.

Еще по теме: Как выключить проектор benq

Эпископический проекционный аппарат — создаёт изображения непрозрачных предметов путём проецирования отраженных лучей света. К ним относятся эпископы, мегаскоп.

Эпидиаскопический проекционный аппарат — формирует на экране комбинированные изображения как прозрачных, так и непрозрачных объектов.

Мультимедийный проектор (также используется термин «Цифровой проектор») — с появлением и развитием цифровых технологий это наименование получили два, вообще говоря, различных класса устройств:

На вход устройства подаётся видеосигнал в реальном времени (аналоговый или цифровой). Устройство проецирует изображение на экран. Возможно при этом наличие звукового канала.

Устройство получает на отдельном или встроенном в устройство носителе или из локальной сети файл или совокупность файлов (слайдшоу) — массив цифровой информации. Декодирует его и проецирует видеоизображение на экран, возможно, воспроизводя при этом и звук. Фактически, является сочетанием в одном устройстве мультимедийного проигрывателя и собственно проектора.

Лазерный проектор — выводит изображение с помощью луча лазера.

2.Принтеры

Компьютерный принтер (англ. printer — печатник) — устройство печати цифровой информации на твёрдый носитель, обычно на бумагу.

Современные принтеры позволяют выводить на печать текстовую информацию, а также рисунки и графики. Существует множество моделей принтеров, различающихся по качеству печати, производительности и другим характеристикам.

Основными характеристиками принтеров являются:

— количество игл или сопел (за исключением лазерных), определяющее качество печати;

— скорость печати, определяющая производительность принтера;

— количество встроенных шрифтов;

— формат бумаги и вид подачи листов (автоматическая или полуавтоматическая).

По способу получения изображения на бумаге, способу нанесения красящего материала принтеры бывают: матричные, струйные, лазерные, термические, литерные.

Матричные принтеры

Матричные принтеры относятся к ударным печатающим устройствам. Изображение формируется с помощью иголок, ударяющих по бумаге через красящую ленту. Головка движется вдоль печатаемой строки, а иглы ударяют в нужный момент через красящую ленту по бумаге.

Струйные принтеры

Струйные принтеры относятся к безударным устройствам, так как головка печатающего устройства не касается бумаги. Для получения изображения используют чернила. Головка принтера представляет собой чернильницу, в которой из дырочек сопел выбрасываются тонкие струи чернил. Количество сопел колеблется от 12 до 64. Чем меньше диаметр сопел, тем выше качество печати.

В отличие от матричных струйные принтеры работают почти бесшумно и обеспечивают лучшее качество печати, особенно цветной.

Источник: studfile.net

Диаскопическая проекция

Аппаратура статической проекции применяется для получения на экране или иной рассеивающей поверхности увеличенного изображения различных объектов.

По характеру проецируемых объектов и построению осветительно-проекционной системы проектора различают два принципа проекции – диаскопическую и эпископическую.

Диапроекцией – называется получение на экране увеличенного изображения объекта, выполненного на прозрачной или полупрозрачной основе, изображение которого образуется световым потоком, проходящим от источника света сквозь объект проекции на экран (рис. 2).

По степени автоматизации процесса смены кадров и фокусировки диапроекторы подразделяются на:

— неавтоматические – аппараты, в которых привод всех механизмов осуществляется вручную;

— полуавтоматические – аппараты, в которых процесс смены кадров осуществляются механизмами управляемыми и контролируемыми человеком, фокусировка производится вручную;

— автоматические – аппараты, в которых процесс смены кадров и фокусировка осуществляется механизмами, управляемыми специальными устройствами (магнитофоном, программатором и т.п.) или непосредственно человеком, например с пульта дистанционного управления.

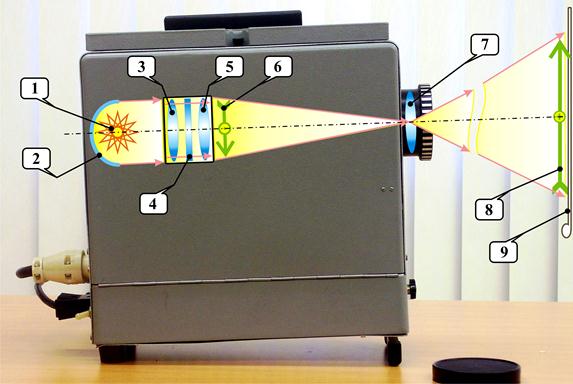

Рис. 2. Осветительно-проекционная система диапроектора: 1 – источник света;
2 – зеркальный отражатель (рефлектор); 3 – первая линза конденсора, 4 – теплозащитный фильтр, 5 – вторая линза конденсора; 6 – объект проекции, 7 – объектив, 8 – изображение объекта проекции, 9 – проекционный экран

Объектами диапроекции являются: диафильмы, диапозитивы, кадры фильмов, транспаранты и другие объекты, выполненные на прозрачной основе.

Диапроекция применяется в диа- и кинопроекторах, видеопроекторах, фотоувеличителях, графопроекторах, микроскопах и др. Яркость изображения при диапроекции значительно выше, чем при эпипроекции, при равных светосиле оптической системы и мощности источника света, т.к. потери света при диапроекции значительно меньше.

Диапроектор – оптико-механический прибор, работающий по принципу диапроекции и предназначенный для получения на экране, увеличенного изображения объекта проекции в затемненном помещении.

Для более рационального использования светового потока, создаваемого источником света, в диапроекторе применяются специальные приспособления. Источник света 1 (рис. 2), излучающий световую энергию во все направления, располагают в фокусе сферического зеркального отражателя 1. Благодаря этому значительная часть излучаемого света направляется на объект проекции.

Еще по теме: Как спрятать провода от проектора

Перед источником света находится конденсор, обычно состоящий из двух линз. Конденсор – оптическая система, предназначенная для равномерного освещения объекта проекции. Источник света располагается в фокусе первой линзы 3 так, что лучи, выходящие из фокуса первой линзы образуют параллельный световой поток. Вторая линза 5 преобразует этот световой поток в сходящийся.

Объектив располагается приблизительно в фокусе второй линзы конденсора. В конструкцию конденсора, как правило, входит теплозащитный фильтр, предназначенный для предохранения диапособия от перегрева и деформации. Теплозащитный фильтр изготовляется из особого стекла, не пропускающего инфракрасное (тепловое) излучение.

Объектив – оптическая система, обращенная к объекту проекции (съемки или наблюдения) и образующая его оптическое изображение.

Световые лучи, параллельные оптической оси, после прохождения через объектив (рис. 3) собираются в точке F, называемой фокусом. Расстояние от фокуса до главной плоскости оптической системы называется фокусным расстоянием.

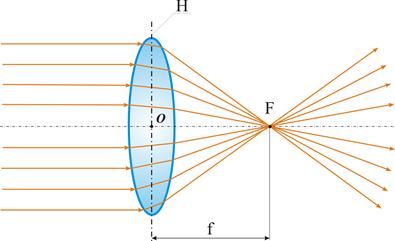

Рис. 3. Прохождение лучей через объектив: 1 – главная плоскость оптической системы,
F – фокус объектива, f – фокусное расстояние.

Объект проекции располагается перед объективом на расстоянии, составляющем от одного до двух фокусных расстояний (). Изображение формируется за объективом на расстоянии, превышающем (), и является действительным, увеличенным и перевернутым.

Фокусировка объектива (наводка на резкость) осуществляется перемещением оптического блока объектива или какой либо его части вдоль оптической оси для совмещения создаваемого объективом оптического изображения объекта проекции с поверхностью экрана.

В соответствии с рисунком 4 имеем следующую формулу для увеличения линзы:

Рис. 4. Определение размера проецируемого изображения: G – размер объекта, B – размер изображения, g – расстояние от предмета до главной плоскости оптической системы,
f – фокусное расстояние, b – расстояние до изображения

из чего следует, что

после деления на g и перестановки получаем основную формулу линзы:

Определение размера проецируемого изображения:

где: b – увеличение; b – расстояние до изображения; f – фокусное расстояние.

преобразуя формулы линзы, получаем:

Графопроектор (кодоскоп) – оптико-механический прибор, работающий по принципу диапроекции и предназначенный для проецирования на экран объектов, выполненных на прозрачной основе, непосредственно во время демонстрации или заранее подготовленных транспарантов. Прибор можно использовать в незатемненных помещениях, избегая попадание прямых солнечных лучей на экран.

Графический материал, находящийся в кадровом окне, проецируется на экран. Так как объектив имеет зеркало, то изображение на экране получается прямым, а не перевернутым, как при диапроекции. Осветительно-проекционная схема графопроектора приведена на рис. 5.

Рис. 5. Осветительно-проекционная система графопроектора: 1 – поворотное зеркало;
2 – объект проекции; 3 – конденсор; 4 – источник света; 5 — зеркальный отражатель (рефлектор); 6 – проекционный объектив; 7 – изображение объекта проекции; 8 – проекционный экран;
9 – светофильтр

Эпипроекцией – называется получение на экране увеличенного изображения объекта проекции, выполненного на непрозрачной основе, изображение которого образуется отраженным от непрозрачной основы световым потоком.

Оптическая схема эпипроектора состоит из осветительной и проекционной систем. Осветительная система прибора состоит из зеркального отражателя 2 (рис. 1), направляющего световой поток, излучаемый проекционной лампой 3, на плоскость предметного стола 4. Изображение объекта через проекционную систему, состоящую из зеркала 1, расположенного под углом 45°, и объектива 5, проецируется на экран 6.

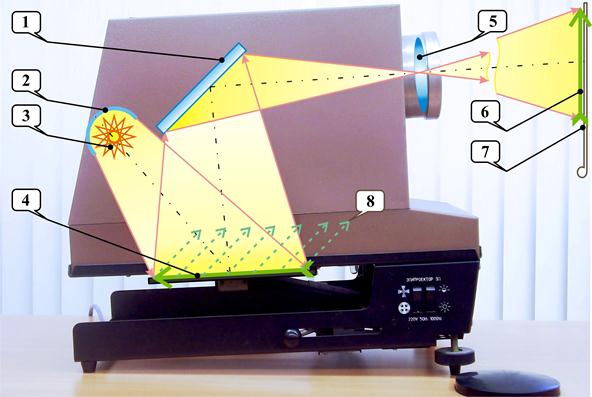

Рис. 1. Осветительно-проекционная система эпипроектора: 1 – плоское зеркало;
2 – зеркальный отражатель (рефлектор); 3 – источник света; 4 – объект проекции;
5 – проекционный объектив, 6 – изображение объекта проекции; 7 – проекционный экран;
8 – потери светового потока

Большое рассеивание света, отраженного от непрозрачной шероховатой поверхности, на которой изображен объект проекции и мощный источник света позволяют исключить из оптической схемы эпипроектора конденсор, который в диапроекторах обеспечивает равномерное освещение объекта проекции.

Объектами эпипроекции являются: фотографии, открытки, иллюстрации, схемы, графики, формулы, текст, рисунки и другие объекты, выполненные на непрозрачной основе.

Эпипроектор – оптико-механический прибор, работающий по принципу эпипроекции и предназначенный для проецирования на экран непрозрачных объектов в затемненном помещении.
