Что такое проектор ? Проектор — оптический прибор, предназначенный для создания действительного изображения плоского предмета небольшого размера на большом экране. Появление проекционных аппаратов обусловило возникновение кинематографа, относящегося к проекционному искусству.
Виды проекторов Диаскопический проекционный аппарат Эпископический проекционный аппарат Эпидиаскопический проекционный аппарат Мультимедийный проектор Лазерный проектор 3D-проектор Диаскопический проекционный аппарат — изображения создаются при помощи диапроекции, то есть лучей света, проходящих через светопроницаемый носитель с изображением. Эпископический проекционный аппарат — создаёт изображения непрозрачных предметов путём эпипроекции, то есть проецирования отраженных лучей света.
Эпидиаскопический проекционный аппарат — формирует на экране комбинированные изображения как прозрачных, так и непрозрачных объектов. Лазерный проектор — выводит изображение с помощью лазерного луча. 3D-проектор — воспроизводит объёмное изображение. Как правило лазерный. Мультимедийный проектор — это устройство, проецирующее изображение на экран посредством сигнала, полученного от компьютера, видеомагнитофона, CD или DVD-плеера, видеокамеры или телевизионного тюнера.
Основные характеристики Тип матрицы: LCD, 3LCD, DLP или LCoS – сочетание 3LCD и DLP. Яркость цветов. Контрастность – четкость линий и качество отражения черного цвета. Объем помещения, где будет использоваться проектор. Возможные варианты режимов воспроизведения. Наличие дополнительных функций. Необходимое оборудование для подключения.
Размеры экрана, на который будет проецироваться контент.
Стоимость Стоимость проектора зависит от его характеристик , комплектации и места его применения. На сайте market.yandex.ru цены варьируются от 2 090 до 2 270 458 рублей. На сайте citilink.ru варьируются от 1 900 до 325 570 рублей. На сайте wildberris.ru от 270 до 274 990 рублей ( включая детские ).
Источник: xn--j1ahfl.xn--p1ai

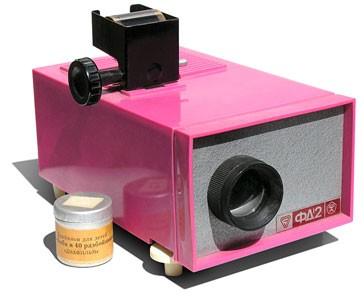

Диапроекторы
Диапроекторы— самая многочисленная и разнообразная группа проекторов, предназначенная для фотопечати, просмотра диапозитивов, чтения микрофильмов, обработки аэрофотоснимков и т.д.
Применяют для проецирования стандартных слайдов 24х36 мм, заправляемых в пластмассовые рамки размером 50х50 мм. Слайд-проекторы принято делить на 2 больших класса в зависимости от используемых магазинов — круглых (карусельных) или прямоугольных. Ниже приводится краткое описание отдельных функций (устройств), предусмотренных в различных моделях слайд-проекторов.
- Автофокусировка — устройство, которое после наведения на резкость первого слайда автоматически обеспечивает резкость всех последующих. При отсутствии этого устройства резкость отдельных слайдов придется поправлять вручную поворотом кольца объектива.
- Таймер — устройство, обеспечивающее автоматическое последовательное переключение слайдов с заданным интервалом времени.
- Свободный доступ к слайдам (Random Access) — устройство, позволяющее выбрать произвольный слайд путем набора его номера на пульте управления. При отсутствии этой функции слайды перемещаются только последовательно (вперед или назад).
- Автоматическая смена ламп — устройство, обеспечивающее автоматическое включение запасной лампы при перегорании основной.
- Мягкое затемнение кадра — устройство, позволяющее затемнить установленный кадр за несколько секунд (число задается с пульта).
Фокусировка и смена диапозитивов во многих современных диапроекторах осуществляются автоматически; просмотр может дополняться звуковым сопровождением.
Назначение диапроектора – создавать на экране увеличенные изображения прозрачных рисунков или фотографий, зафиксированных на кадре диафильма или диапозитива. С помощью объектива на удаленном экране формируется увеличенное действительное изображение.
Заметим, что если проектор увеличивает изображение кадра на экране в N раз, то его освещенность уменьшается в N*N раз. А это значит, что проецируемый кадр следует очень сильно осветить. Для этого в проекторе имеется мощная осветительная лампа большой яркости, а также конденсор – система из двух плосковыпуклых линз, — который концентрирует световой пучок на проецируемом кадре.

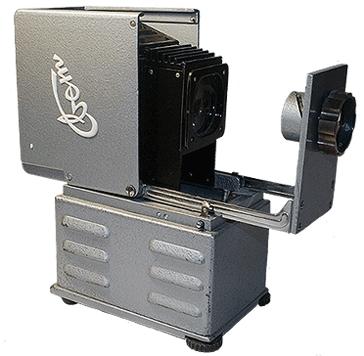

Рассмотрим подробнее о работе диаскопического аппарата на примере диаскопа «Свитязь» и диаскопа «Протон».
Немного о слайд-проекторах
Высококачественный слайд-проектор с монитором позволяет проецировать изображение либо на встроенный монитор размером 21,5 х 21,5 см, либо на экран. Система инфракрасной автофокусировки обеспечивает точную фокусировку, а смена слайдов производится с помощью инфракрасного пульта дистанционного управления.
Есть устройство плавного съема слайдов, система защиты от «замятия» слайдов, подшипниковые направляющие объектива и защита от перегрева вместе с сетевым выключателем и углублением для кабеля. Имеется ручка для переноски.
Стандартный комплект включает один универсальный магазин на 36 слайдов. Есть модификация с кабельным пультом управления. Лампа галогенная 24 В/150 Вт. Размер 35 х 26 х 13 см, масса около 4,6 кг.
Достоинства диапроекторов:
- Удобство и простота в обращении
- Компактность, легкость транспортировки
- Профессиональное качество слайдов
- Низкая цена.
Недостатки диапроекторов:
- Показ только статических, заранее подготовленных изображений, без звукового сопровождения
- Ограниченный световой поток, связанный с чувствительностью пленки к перегреву.
- В слайд сложно внести изменение, поэтому Ваша презентация будет скорее монологом или лекцией, чем интерактивным диалогом
- Слайды сложно изготовить, не менее сложно их копировать
- Слайды нуждаются в аккуратном обращении (следы от пальцев, микроцарапины на экране будут заметны, дискредитируя саму идею презентации)
- Со временем слайды выцветают.
Графопроекторы
Графопроектор — переносное или стационарное устройство, осуществляющее на отражающий экран диаскопическую или теневую ретропроекцию графических изображений, текста, плоских моделей.
В литературе это устройство именуется по-разному: световая, или классная оптическая доска (КОД); кодоскоп, кодопроектор, прибор для проецирования записей лекций на экран; рабочий, пленочный, верхний, воспроизводящий, рисующий, пишущий или записывающий проектор; ретропроектор, проектор шрифта, обратного изображения, письма, написанного текста, дневного света, на свету, светлого помещения; графоскоп, лекторский проекционный аппарат, надголовный проектор транспарантов, а при особых дидактических возможностях имеет и ряд патентованных фирменных наименований, например диаграф, вьюграф, диаскриптор, фордиграф, демолюкс, портаскрай и т. д.
Основные преимущества графопроекторов: крупный масштаб экранного изображения, проведение демонстрации без затемнения или при частичном затемнении помещения; простота использования самим преподавателем, остающимся в ходе работы с проектором, обращенным лицом к обучаемым; использование разнообразных подготовленных заранее или создаваемых в ходе занятий носителей зрительной информации; возможность показа большой аудитории доступных зрительному восприятию опытов. Опыты производятся в плоской прозрачной посуде, а при наличии простейших приспособлений можно демонстрировать изображения со слайдов, динамику физических процессов.
В отличие от другой техники статической проекции графопроектор позволяет, используя фазограммы, наращивать изображение методом аппликации, трансформировать его, дополнять изображения, ведя записи и зарисовки по ранее выполненным рисункам, используя модели и пленки с подвижными элементами, демонстрировать динамические процессы или, применяя поляризационную пленку и вращающийся поляроидный фильтр, имитировать движение, делать хорошо видимыми для обучаемых проводимые в ходе занятий опыты.
Графопроекторы состоят из корпуса, осветительной системы, конденсора, рабочего столика, стойки (направляющей штанги), проекционной головки, кронштейна-держателя проекционной головки. Они могут иметь систему охлаждения, откидные или навесные полки-кронштейны для увеличения поверхности рабочего столика, противоослепляющий фильтр-щиток, катушки и кассеты для рольной пленки, закрепленные на корпусе или съемной колодке, штыри — фиксаторы фазограмм.
При работе в незатемненном помещении минимальный световой поток, создаваемый графопроектором, должен составлять: для небольших помещений — 1400 лм, для средних — 1800 лм, для больших 2300-2500 лм. Важнейшей частью графопроектора является конденсор, совмещенный с предметным столиком. В качестве конденсора применяются плосковыпуклые линзы, имеющие высокую разрешающую способность (КОД-1), прозрачные линзы Френеля («Лектор-2000», «Полилюкс»).
Линза Френеля представляет собой обычную линзу (но без центральной части). Нижняя поверхность линзы плоская, а верхняя выполнена в виде серии кольцевых сегментов, расположенных очень близко один от другого. Такая технология позволяет создать сильные и легкие линзы из пластмассы.
Размер кадрового окна должен отвечать наиболее широко распространенному сейчас международному стандарту 250 х 250 мм.
Изменение наклона оси проекции во многих графопроекторах осуществляется поворотом в вертикальной плоскости проекционной головки или изменением угла наклона зеркала, поворачивающего проекционный луч.
Переносной графопроектор должен иметь съемную проекционную головку, направляющую штангу и массу, не превышающую 10-14 кг. Портативные проекторы должны быть складными, помещаться в чемодан типа «дипломат», иметь общую массу не более 4-5 кг.
Удобство практического использования проекторов такого типа во многом зависит от простоты смены катушек с рулонной пленкой и снабжения их фрикционными тормозами, обеспечивающими должное натяжение такой пленки; от наличия штырей (штифтов), упорной планки, рамки или зажимов для фиксации положения листовых транспарантов и фазограмм; от комплектации графопроектора боковыми полками-кронштейнами для увеличения поверхности рабочей платформы, от возможности крепления перемоточных устройств, штифтной колодки и боковых полок в положении «спереди», «сзади», «слева» и «справа».
Прибор безопасен в работе, его долговечность обеспечивается сигнальной лампочкой, информирующей о включении в электросеть, автоматическим отключением от питающей сети при нарушении выполнения рабочей операции, подъеме крышки корпуса или снятии его боковых стенок, плавким (или другого типа) предохранителем, термическим регулятором и вентилятором, предохраняющими внутреннюю часть корпуса от перегрева.
Схема подключения вентилятора предусматривает его работу и при отключенной осветительной лампе, если прибор еще недостаточно охлажден (при условии, что его шнур не отключен от питающей сети). Должный комфорт создается светофильтром.
Важными характеристиками являются возможность работать с проектором в двух режимах — с полным светом (нормальное напряжение) и в щадящем, экономичном (при уменьшенном на 10-15% напряжении); невысокая стоимость устройства и экономное потребление электроэнергии, наличие устройства коррекции освещенности, облегчающего юстировку лампы при ее замене и фокусирующего изображение, лампо-выталкиватедя или деревянных щипцов для удаления перегоревшей лампы, выдвижного подлокотника и др.

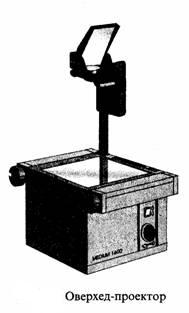

Современный оверхед-проектор имеет устойчивый корпус, безбликовые линзы Френеля, высококачественный трехлинзовый объектив, экономичный режим автоотключения ламп, четырехкратно увеличивающий срок их службы, устройство мгновенной замены ламп, встроенную запасную лампу, бесшумный вентилятор. Выключатель расположен на рабочей поверхности, имеется углубление для авторучек.
Рабочая поверхность 28,5 х 28,5 см. Две лампы 24В/250 Вт. Световой поток около 2500 лм. Масса около 14 кг, расстояние от экрана 180, 200, 250 см, размеры изображения: 160 х 160, 180 х 180, 230 х 230 см. Имеет кассету для рулонной пленки шириной от 26 до 29,7 см.
Достоинства графопроекторов:
- Внесение изменений в ходе презентации позволяет провести интерактивную презентацию;
- Простота изготовления пленок: с помощью копира, лазерного или струйного принтера;
- Презентация в реальном масштабе времени;
- Показ части изображения;
- Наложение изображений;
- Использование материала в любой последовательности
Недостатки графопроекторов:
- Необходимость смены пленок вручную
- Каждый способ нанесения изображений требует соответствующего типа прозрачной пленки
- Громоздкость (даже мобильные варианты весят около 10 кг)
- При необходимости изменить размер изображения придется перемещать сам проектор.
Источник: studfile.net
Проекционный аппарат
Проекция, проецирование в оптике и технике
— процесс получения изображения на
удалённом от оптического прибора экране
методом геометрической проекции
(кинопроектор, фотоувеличитель, диаскоп и т.
п.) или синтезом изображения (лазерный
проектор).
4. Строение проектора
5.
Проекционная лампа — специальная
электрическая лампа накаливания, служит
источником света в проекционных аппаратах
6.
Конденсор (от лат. condenso — уплотняю, сгущаю) – оптическая
система, которая собирает расходящиеся лучи, испускаемые
проекционной лампой, и обеспечивает равномерное
освещение объекта проекции. В проекционных аппаратах
встречаются конденсоры, состоящие из двух или трех линз
различного диаметра и кривизны поверхности.
7.
Диапозитив (от греч. diá через и лат. positivus
положительный), фотографическое цветное или чёрнобелое позитивное изображение на прозрачной основе
(стекле или плёнке), рассматриваемое на просвет или
проецируемое на экран.
8.
Проекционный объектив (от лат. objectus — предмет) – линзовая оптическая
система для получения на экране увеличенного резкого изображения
предмета. Основные характеристики объективов: фокусное расстояние,
относительное отверстие. Объективы для проекционных аппаратов
подразделяют на короткофокусные, нормальные и длиннофокусные.

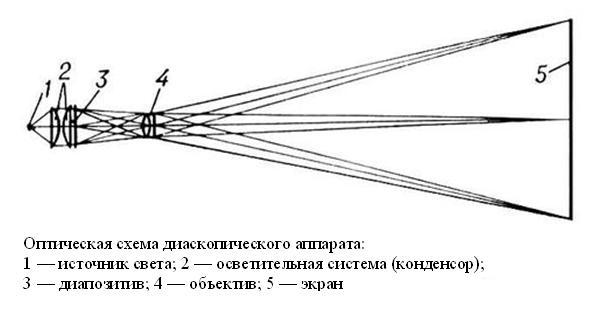

9. Ход лучей в проекторе
10. Виды проекторов
•Диаскопический проекционный
аппарат
•Эпископический проекционный
аппарат
•Эпидиаскопический проекционный
аппарат
11. Диаскопический проекционный аппарат
Назначение диапроектора – создавать на экране увеличенные изображения
прозрачных рисунков или фотографий, зафиксированных на кадре диафильма
или диапозитива. С помощью объектива на удаленном экране формируется
увеличенное действительное изображение.
12. Эпископический проекционный аппарат
Эпископический проекционный аппарат создаёт изображения
непрозрачных предметов путём проецирования отраженных лучей
света. К ним относятся эпископы, мегаскоп.
13. Эпидиаскопический проекционный аппарат
Эпидиаскоп, эпидиапроектор — прибор, позволяющий как получать на экране
изображения непрозрачных объектов, так и проецировать на экран прозрачные
изображения объектов (диапозитивы); комбинированный проекционный
аппарат, оптическая схема которого сочетает схемы эпипроектора и
диапроектора.
14. Характеристики проектора
Световой поток — основная характеристика проектора
любого типа. Световой поток оценивает мощность
оптического излучения по вызываемому им световому
ощущению и измеряется в люменах (лм).
Фокусными расстояниями оптической системы
проектора называют расстояния от его главных точек до
соответствующих им фокусов
Ограниченное определенными размерами
изображение объекта на носителе информации
называется кадром (от франц. cadre, буквально — рама).
Ширина и высота кадрового окна проектора
обозначаются соответственно a и b.
