Методы модуляции и канального кодирования DVB-S используются для первичного и вторичного распределения спутникового цифрового многопрограммного ТВ/ТВЧ в полосах системы стационарной спутниковой связи (FSS — Fixed Satellite Service) и системы спутникового вещания (BSS — Broadcast Satellite Service). Система предназначена для обеспечения сервиса «непосредственно-на-дом» (Direct То Ноте — DTH) с использованием потребительского интегрированного приемника-декодера (IRD — Integrated Receiver Decoder), а также для систем коллективного приема (SMATV — Satellite Master Antenna Television) и головных станций кабельного телевидения с возможностью повторной модуляции.

Таблица 4. 2. Максимальная скорость битового потока при ширине полосы

телевизионного канала 8 МГц

Рекомендуемая максимальная скорость, Мбит/с

Длина Т2-кадра, OFDM-символов

Число кодовых слов в кадре

В системе применена модуляция QPSK и защита от ошибок на основе свер- точного кода и сокращенного кода Рида-Соломона. Система может быть использована в спутниковых ретрансляторах с различной шириной полосы.

DVB S2 Т2 ЧТО ЭТО ОЗНАЧАЕТ И ЧЕМ ОТЛИЧАЕТСЯ ОТ DVB S Стандарты цифрового телевидения DVB

На рис. 4.22 приведена функциональная структурная схема передающей части системы DVB-S. Система непосредственно совместима с телевизионными сигналами, закодированными по стандарту MPEG-2.

Техника помехоустойчивого кодирования, принятая в системе, разработана в целях достижения «квазибезошибочного» (QEF — Quasi-Error-Free) режима работы, при котором возможно возникновение менее одного случая неисправимой ошибки на час передачи, что соответствует уровню ошибки (BER — Bit ErrorJRatio) 10’ 10 -10’ и на входе демультиплексора MPEG-2.

При адаптации сигнала к спутниковому каналу связи осуществляются следующие операции:

• — адаптация транспортного мультиплексирования с использованием статистического кодирования, аналогичного используемому в системе DVB-Т ;
• — внешнее кодирование с использованием кода Рида-Соломона RS(2O4,188,t = 8);
• — сверточное перемежение;
• — внутреннее кодирование с использованием сверточного кода с выкалыванием;
• — система предусматривает сверточное кодирование со скоростями кода 1/2. 2/3. 3/4. 5/6 и 7/8;

формирование сигнала в основной полосе частот;

Рис. 4.22. Структурная схема передающей части системы DVB-S

DVB-S, принятый еще 1994 году, определяет структуру транспортных пакетов, канальное кодирование и схемы модуляции при передаче по спутниковым каналам сетей непосредственного вещания (DTH). Стандарт DVB-DSNG, появившийся на три года позже, выполняет те же задачи для профессиональных сетей, то есть для сетей передачи сигнала на пункты ретрансляции и спутниковых сетей сбора новостей. Второй стандарт отличается от первого, в основном тем, что рассчитан на более слабые передатчики, не вводящие спутниковый ретранслятор в режим насыщения и поэтому допускающие использование более высоких уровней модуляции — 8PSK и 16QAM.

Смарт ТВ приставка для телевизора на Андроиде с DVB S и DVB T2 | Цифровое и спутниковое ТВ

Система высокоскоростного цифрового спутникового ТВ-вещания DVB-S2

DVB-S2 призван покрыть обе эти области, а также должен решить ряд задач, с которыми имеющиеся стандарты справляются плохо.

Схемы модуляции и способы помехозащитного кодирования

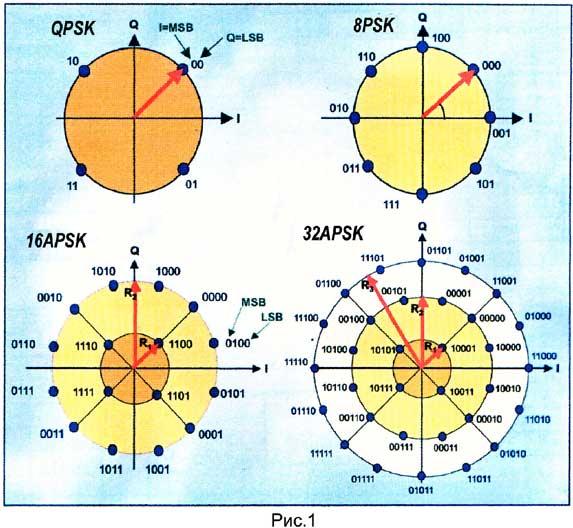

Новый стандарт предусматривает четыре возможных схемы модуляции (рис

Рис. 4.23. Четыре схемы модуляции, применяемых в стандарте DVB-S2:

QPSK, 8PSK, 16APSK, 32APSK

Первые две, QPSK и 8PSK, предназначены для использования в вещательных сетях. Передатчики транспондеров работают там в режиме, близкому к насыщению, что не позволяет модулировать несущую по амплитуде. Более скоростные схемы модуляции, 16 APSK и 32 APSK, ориентированы на профессиональные сети, где часто используются более слабые наземные передатчики, не вводящие бортовые ретрансляторы в нелинейный режим работы, а на приемной стороне устанавливаются профессиональные конвертеры (LNB), позволяющие с высокой точностью оценить фазу принимаемого сигнала. Эти схемы модуляции можно использовать и в системах вещания, но этом случае каналообразующее оборудование должно поддерживать сложные варианты предыскажений, а на приемной стороне должен быть обеспечен более высокий уровень отношения сигнал/шум.

Практическая часть индивидуального задания [25]

DVB-S.2 Standard Specification

No of Iterations

Рис. 4.24. Структура DVB-S2 в Simulink MATLAB 2015b

Структура модема и кодека DVB-S2 состоит из следующих модулей:

• 1. Bernoulli sequence generator — Первыйблокотвечает за генерациюсбалансированных, с точки зрения вероятностиинцидентов, случайной двоичнойпоследовательности. ПоследовательностьБернуллираспределениенулей и единицвероятностямири (р-1) соответственно. В этой модели, р =0,5в результатеравной вероятностьюпроисходитзаО и 1. Выходной сигнал этогокадрана основетого же размеракак пакетМРЕС-TS, который содержит 188байта по8 бит, то есть 15 (Мбит.
• 2. BBFRAME buffering/unbuffering. С выхода генератора пакеты буферизуется, создавая базовый диапазон кадра (BBFRAME). Размер этогокадразависит от скоростикодирования,чтобыВСНбыл равен размерам входного сигнала, на входе кодера.Информационные 6htbi(DFL) может быть рассчитана по формуле:

DataField = Квсн — 80

ГдеКвснявляется размервнешнеговходаРЕСкодерВСН, иразмер заголовка равен 80 BBFrame. СтруктураВВЕИАМЕпоказанона рисунке 4.24

• 3. ВСН encoder/decoder — Одним из DVB-S2 достижений является прямое исправление ошибок, которые развернуты, чтобы уменьшить BER в передаче используется исправление ошибок ВСН. Выход BBFrame буферизации блока на стороне отправителя, являются кадры бит, где ВСН исправление ошибок с исправлением власти т будет применяться к ним. Для каждого из 11 скорости кодирования представлены в стандартных значений Kbch и нМПБ определяются в том числе Т-коррекции ошибок параметра. В таблицах 1 и 2 эти значения приведены для нормальных и коротких кадров, соответственно.
• 4. LDPCencoder/coder — Кодирование с проверкой четности. Отношение в скорости показывает, на сколько бит информации сколько приходиться бит с проверкой четности. Например !4 имеет высокую степень проверки четности, и малую скорость, а 9/10 высокую скорость, но слабую проверку на четность. На стороне приемника, LDPC-декодер проверяет принятую последовательность до проверки

Рис. 4.25. Созвездие при Eb/NO = 0.5 и Eb/NO = 3.5

Вид модуляции Qpsk %

Рис. 4.26. Созвездие при Eb/NO = 0,5 и Eb/NO = 5

Вид модуляции — 8psk

Рис. 4.27. Созвездие Eb/NO = 0,5 и Eb/NO = 12

Вид модуляции — 8psk9/l 0

Рис. 4.28. Созвездие при Eb/NO = 0.5 и Eb/NO = 6

Рис. 4.29. График зависимости BER от Eb/NO

В ходе работы был изучен алгоритм стандарта DVB-S2, создан его рабочий макет, позволяющий увидеть получаемые созвездия, увидеть разность появляющихся ошибок при передаче на разных скоростях. Стандарт DVB-S2 являлся промежуточным звеном между DVB-S и DVB-C2, и не был реализован в полной мере, по сравнению с форматом DVB-S.

Источник: ozlib.com

Описание формата DVB-S2

Технологическими лидерами в области цифрового ТВ вещания являются страны Европейского союза, США и Япония. В 1991 г. Была создана European Launching Group (Европейская группа запуска), состоящая из представителей вещательных организаций, предприятий промышленности и органов власти, которая начала заниматься проблемами внедрения цифрового телевидения в Европе. В 1993 году все члены этой группы подписали Меморандум о взаимопонимании цифрового видеовещания (DVB MOU – Digital Video Broadcasting Memorandum of Understanding) и она стала называться DVB Project (проект цифрового видеовещания).

Одним из фундаментальных решений, принятых DVB Project, был выбор алгоритма MPEG-2 для системного уровня, т.е. для кодирования источников аудио и видеоинформации, а также для создания элементарных программных и транспортных потоков.

Стандарты, разрабатываемые в рамках DVB Project, применяются в системах цифрового аудио и видеовещания и передачи данных по спутниковым, кабельным и наземным сетям и определяют соответствующие системные рекомендации для кабельного DVB-C (Cable Transmission), наземного DVB-T (Terrestrial Transmission) и спутникового DVB-S (Sattelit Transmission) телевизионного вещания, а также для микроволнового многоточечного распределения (DVB-MC – системы мм диапазона, работающие на частотах менее 10 ГГц; DVB-MS – системы мм диапазона, работающие на частотах более 10 ГГц). Дальнейшим развитием стандарта DVB-T является система цифрового телевещания для мобильных терминалов DVB-H (Handheld – ручной).

В основе проекта DVB Project – концепция «контейнера», который способен переносить любые данные, защищая их от возможных ошибок.

В 2004г. появился стандарт SAT вещания, именуемый DVB-S2, который явился модификацией ранее существовавшего стандарта DVB-DSNG, предусматривающего максимально возможную совместимость с системой цифрового спутникового вещания DVB-S. Для придания большей универсальности применения и повышения эффективности при работе по каналам с достаточным энергетическим запасом, в технические нормы на системы первичного распределения добавлены опции режимов передачи, основанные на модуляции типа 8 PSK и 16 QAM.

Новый же стандарт DVB-S2 призван покрыть недостатки как стандарта DVB-S (низкие скорости потоков за счет формата модуляции QPSK), так и стандарта DVB-DSNG (работа SAT передатчиков при пониженных выходных мощностях в силу требования обеспечения более низких искажений). Необходимость в пересмотре имеющихся стандартов была обусловлена несколькими причинами.

Важнейшим фактором создания нового стандарта DVB-S2 стали планы массового запуска HDTV. Уже на сегодняшний день начинает наблюдаться дефицит в частотном ресурсе даже при трансляции SDTV. Если же все SAT программы будут вещаться в ТВЧ, то имеющегося частотного ресурса окажется недостаточным даже при переходе к более совершенным системам компрессии ТВ сигнала. Таким образом, перспектива появления HDTV потребовала разработки форматов канального кодирования, более эффективно использующих имеющиеся частотные ресурсы (т.е. DVB-S2).

Вторая причина появления стандарта DVB-S2 обязана неудовлетворительной работе имеющихся приемных систем K a-диапазона. Качество приема в этом диапазоне очень сильно зависит от погодных условий, в первую очередь, от дождя. Поэтому для трансляций в этом диапазоне часто требуется более высокая помехозащищенность, чем в С- и KU-диапазонах.

Третья причина появления стандарта DVB-S2 – появление интерактивных SAT сетей с адресными услугами. Такие сети требуют большого транспортного ресурса и оптимизировать его использование можно, адаптировав параметры каждого адресного потока к условиям приема конкретного адресата. Старые стандарты таких возможностей не предоставляют.

Таким образом, от нового стандарта DVB-S2 требовалось следующее:

• повысить эффективность использования транспортного канала, т.е. предоставить возможность в полосе стандартного канала передавать больше бит полезной информации на помехоустойчивость;
• допускать дифференцированный подход к выбору транспортных параметров для разных услуг, передаваемых в одном канале.

Кроме того, стандарт DVB-S2 должен был обеспечить совместимость с прежними стандартами и пути плавной миграции от старого оборудования к новому.

Первые два требования удалось выполнить за счет введения в стандарт более разнообразных схем модуляции, использования более эффективных систем защитного кодирования и введения дополнительных коэффициентов скругления, обеспечивающих более крутые фронты модулированного сигнала.

Гибкость формирования канала была достигнута теми же методами, что и эффективность использования спектра методами, а также за счет введения режимов VCM (Variable Coding and Modulation) и АСМ (Adaptive Coding and Modulation). Первый режим допускает разный уровень помехозащищенности услуг, передаваемый в одном канале, а второй — дополнительную возможность адаптации транспортных параметров к текущим условиям приема услуги. Режим АСМ предназначен для сетей с обратным каналом, где приемные системы имеют возможность переправлять на головную станцию информацию об условиях приема.

В результате был создан универсальный стандарт (DVB-S2), на базе которого могут строиться сети для распространения ТВ программ стандартной или высокой четкости, сети для предоставления интерактивных услуг, например, доступа в Интернет, сети для профессиональных приложений, таких как передача цифрового ТВ от студии к студии, сбор новостей и раздача сигнала на эфирные ретрансляторы. Новый стандарт DVB-S2 также удобен для формирования сетей передачи данных и создания IP-магистралей.

Большинство эффективных механизмов, заложенных в DVB-S2, оказались несовместимыми со старыми стандартами. Потому, для выполнения требования совместимости вниз, разработчики ввели в стандарт два режима. Один – совместимый вниз, но менее эффективный, а другой, использующий все новые возможности, но не позволяющий использовать приемники стандарта DVB-S.

Первый стандарт DVB-S2 рекомендуется для предоставления традиционных услуг, на период миграции к новому стандарту, а второй – для применения в профессиональных сетях и для передачи новых услуг, которые невозможно принять старыми приемниками.

Новый стандарт DVB-S2 предусматривает четыре возможности схемы модуляции (рис.6.1). Первые две, QPSK и 8 PSK, предназначены для использования в вещательных сетях. Передатчики транспондеров работают там в режиме, близкому к насыщению, что не позволяет модулировать несущую по амплитуде.

Более скоростные схемы модуляции, 16 APSK и 32 APSK, ориентированы на профессиональные сети, где часто используются более слабые наземные передатчики, не вводящие бортовые ретрансляторы в нелинейный режим работы, а на приемной стороне устанавливаются профессиональные конвертеры (LNВ), позволяющие с высокой точностью оценить фазу принимаемого сигнала. Эти схемы модуляции можно использовать и в системах вещания, но в этом случае каналообразующее оборудование должно поддерживать сложные варианты предыскажений, а на приемной стороне должен быть обеспечен более высокий уровень отношения сигнал/шум. Символы внутри констелляционного поля APSK модулированного сигнала размещены по окружностям. Такой вариант является наиболее помехоустойчивым в плане передачи амплитуды символа и позволяет использовать ретрансляторы в режимах, близких к точке насыщения.

Обратим внимание на то, что, по сравнению с QPSK, верхняя схема модуляции, 32 APSK, позволяет повысить общую скорость потока в 2,5 раза.

Одновременно с введением более высоких уровней модуляции стандарт DVB-S2 предусматривает возможность применения двух дополнительных коэффициентов скругления alpho (α). К используемому в DVB-S α = 0,35, в новом стандарте добавлены коэффициенты α = 0,20 и α = 0,25. Новые, более низкие значения коэффициентов обеспечивают большую крутизну импульсов, что позволяет использовать спектр более эффективно. С другой стороны, снижение a способствует повышению нелинейных искажений, что особенно сказывается при передаче одной несущей на транспондер. Поэтому конкретное значение коэффициента выбирается с учетом всех параметров передачи.

Для защиты от помех в новом стандарте DVB-S2, как и в прежних, используется перемежение данных и наложение двухуровневого кода для прямой коррекции (Forward Error Correction — FEC). Но системы внешней и внутренней кодозащиты – другие, чем в стандарте DVB-S. В качестве внешней кодозащиты в место кода Рида-Соломона используется код Боуза-Чоудхури-Хоквингема (BCH), а в качестве внутренней, вместо сверточного кода, — код с низкой плотностью проверок на четность (Low Density Parity Check Codes – LDPC).

Для дополнительного снижения частоты ошибки используется внешний уровень кодозащиты ВСН, работающий при малой плотности ошибок. В большинстве режимов код позволяет исправлять до 12 ошибок, но в некоторых – до 8 или до 10 ошибок.

Стандарты DVB-S и DVB-DSNG жестко ориентированы на передачу транспортного потока MPEG-2 TS. Структура транспортного кадра нового стандарта не привязана к определенному формату. Она позволяет передавать как транспортные пакеты MPEG-2, так и произвольные потоки с непрерывной или пакетной структурой.

DVB-S2 предусматривает двухуровневое пакетирование потока, введенное для решения проблемы с синхронизацией приемной системы в условиях работы с низким уровнем отношения сигнал/шум.

Режимы с совместимостью вниз в основном предназначены для сетей вещания и более всего – для операторов, предоставляющих субсидии на покупку абонентских приемников. Они могут использовать эти режимы на время смены парка приемников, а затем переключиться на более эффективные, несовместимые режимы.

Стандарт DVB-S2 допускает два таких режима. В первом производится одновременная передача сигналов стандартов DVB-S и DVB-S2, асинхронно комбинируемых в одном частотном канале. Во втором сигнал DVB-S2 накладывается на сигнал DVB-S с помощью иерархической модуляции.

То есть поток DVB-S выступает в качестве сигнала верхнего приоритета, а поток DVB-S2 – в качестве сигнала нижнего приоритета (рис.2). Сигнал DVB-S2 передается с помощью модуляции 8 PSK с неоднородной структурой констелляционного созвездия. Две точки созвездия, размещенные в каждом квадранте, отображают один символ сигнала с верхним приоритетлм. Наложение сигнала DVB-S2 осуществляется сдвигом символов в констелляционном поле по окружности на угол ±θ. Такой сигнал может передаваться ретранслятором, работающим в режиме, близкому к насыщению.

Совместимые вниз режимы не позволяют полностью использовать потенциал нового стандарта DVB-S2 и довольно сложны в реализации. Поэтому, скорее всего, они не получат широкого распространения.

В зависимости от выбранного режима помехоустойчивого кодирования и схемы модуляции, уровень сигнал/шум, позволяющий принять сигнал на приемной стороне, колеблется от -2,4 dB (при модуляции QPSK и FEC с относительной скоростью 1/4) до +16 dB (32 APSK и FEC 9/10). Эти значения справедливы для гауссовского канала и идеального демодулятора. Они были получены методом компьютерного моделирования. При условии допустимости BER на уровне 10Е-7 энергетика сигнала превышает предел Шеннона всего на 0,7 – 1,2 dB.

По сравнению с DVB-S, новый стандарт DVB-S2 обеспечивает повышение скорости передачи полезной информации на 20-35% или при той же эффективности использования спектра дает запас по уровню сигнала в 2-2,5 dB.

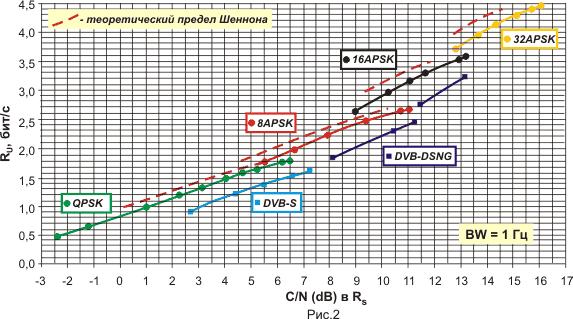

На рис. 2 показаны варианты полезной скорости, достигаемые при разных конфигурациях системы, а также полезные скорости сигналов стандартов DVB-S и DVB-DSNG.

Выигрыш в эффективности передачи оказывается еще более значительным при использовании режима АСМ, предназначенного для интерактивных адресных приложений, таких как передача IP unicast. Этот режим позволяет исключить запас по энергетике в 4-8 dB, закладываемый в спутниковые сигналы для неблагоприятных условий приема, что дает возможность удвоить или утроить пропускную способность транспондера. Режим АСМ наиболее эффективен применительно к трансляциям Кα-диапазона, а также для тропических зон приема.

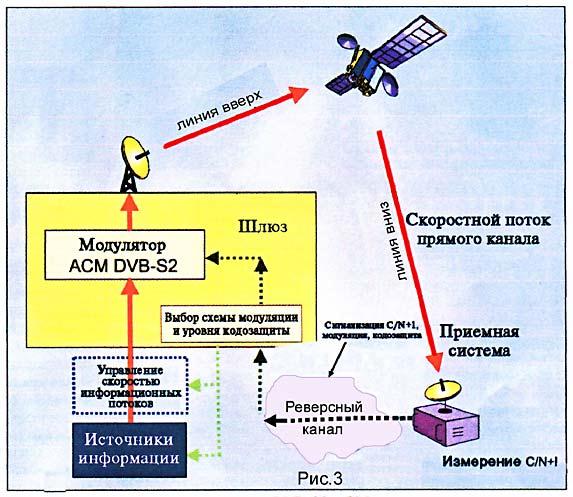

На рис. 3 показана схема работы спутниковой системы в этом режиме. Система включает АСМ шлюз, DVB-S2 модулятор с поддержкой АСМ, передающую наземную станцию, спутник и систему приема спутникового сигнала, подключенную к АСМ шлюзу через реверсный канал.
