Объяснять, что такое глушилка сотовой связи и для чего её используют, вряд ли кому-то нужно. Зато многим будет интересно, как сделать её своими руками. Мы предлагаем схему и пошаговую инструкцию.
- Детали для изготовления глушилки
- Схема
- Пошаговый монтаж
- Шаг первый
- Шаг второй
- Шаг третий
- Шаг четвертый
- Шаг пятый
- Шаг шестой
- Шаг седьмой
Детали для изготовления глушилки сотовой связи
- преобразователь частот на 600 МГц (усовершенствованный);
- алюминиевая коробка;
- антенны и УКВ разъемы от телефона Моторола;
- усилитель РЧ;
- батарея 9В;
- генератор синхросигналов.
ГЛУШИЛКА ТВ И РАДИО ЗА 3 МИНУТЫ
Глушилка сотовой связи — схема
Изучив всю доступную информацию и собрав список необходимых деталей, приступаем непосредственно к изготовлению глушилки мобильной связи.
Пошаговый монтаж глушилки сигнала сотовой связи своими руками
Шаг первый: доработка преобразователя частот
Для создания этого прибора, используем частотный преобразователь на 600 МГц. Этот преобразователь был усовершенствован так, чтобы отвечать нуждам и целям будущего прибора.
Блокиратор связи будет работать на частоте 800 МГц по той причине, что большинство мобильных телефонов используют именно эту самую частоту. Поэтому для сборки устройства в качестве основы берем генератор качающейся частоты. По расчетам он должен будет отлично выполнять свои необходимые функции.
Шаг второй: установка генератора синхросигналов
Используем генератор синхронизированных сигналов на 45 МГц. Эта деталь будет выполнять роль генератора помех в устройстве глушения мобильной связи. При работе этот генератор должен возбуждать порт гетеродина приемника, который размещен на микросхеме. Для того, чтобы сравнять сопротивление порта гетеродина синхронизированных сигналов, пускаем сигнал гетеродина через сеть согласования сопротивлений.
- Узнайте, как доработать радиосканер с фиксированной громкостью
Шаг третий: усилитель РЧ
К сожалению использование усилителя сильно отражается на энергопотреблении прибора в целом, поэтому стоит понимать это и рассчитывать возможности используемых источников энергии. Но отказываться от усилителя в схеме прибора по причинам повышения потребления энергии не стоит, так как он несет важную, по сути, основную функцию прибора.
- Смотрите также схему FM-радиоприемника
Шаг четвертый: выбор корпуса устройства
В качестве корпуса автор решил использовать имеющуюся у него старую ненужную алюминиевую коробку, в которой были просверлены отверстия под крепление деталей, а также УКВ разъемов от телефона Моторола.
Шаг пятый: припайка УКВ разъемов
УКВ разъемы были припаяны к микросхеме глушителя сигналов сотовой связи.
Шаг шестой: помещение схем и деталей прибора в корпус
В качестве источника питания он выбрал батарею на 9 В. Батарея была установлена внутрь коробки и отделена от все остальных схем и деталей при помощи куска пенопласта. Таким образом подавитель мобильных сигналов будет способен работать автономно.
Шаг седьмой: установка антенн
Антенны для передачи сигнала автор также взял от Моторолы. Их автор подсоединил к УКВ разъёмам, а также сделал переключатель на корпусе прибора для его включения и выключения по щелчку кнопки.
В итоге при таком подходе любой человек, который говорит по сотовому телефону, будет слышать лишь помехи собственного сигнала усиленные и отраженные вкюченным прибором. Это возможно благодаря тому, что у мобильных телефонов, работающих на частоте 800 МГц, а именно такие мы собираемся глушить, есть различие в частоте отправляемого и получаемого сигнала, эта разница стандартно равняется 45 МГц.
Кроме того, данный глушитель заодно блокирует все сигналы от следящих устройств, использующих GPS навигацию, к примеру, для слежения за вашим автомобилем, а также сотовую частоту, которая может быть использована для получения данных. А значит устройство полезно вдвойне, так как кроме блокатора сотовой связи, оно является еще и подавителей сигнала GPS. Благодаря таким параметрам устройство может быть использовано, чтобы мешать активации самодельных взрывных устройств, если они детонируют от звонка с мобильного телефона.
Из-за небольших габаритов глушилку сотовой связи, можно использовать в машине, офисе или даже носить с собой в сумке или портфеле.
- Возможно вас также заинтересует, как сделать приёмник на микросхеме TDA7021
Источник: tehnoobzor.com
Глушилка цифрового тв своими руками
Глушилка, идеально подходит для годного заглушения эфирных теле и радиопередач, принемаемых антенными теле и радиоприёмниками, таких как «Дом-2», «Каникулы в Мексике», «МТV», «Раио-шансон», «Эхо-Москвы», «Голос Америки» и прочих так любимых Ламазоидом и Ка говно-передач для дебилов, жлобов и жополизов США.
Схема – два идентичных генератора, каждый на паре параллельных транзисторов КТ610. Генератор построен на использовании эффекта Миллера, поэтому на одном транзисторе работать не будет. Генерация при сильной положительной ОС носит нестабильный характер, что приводит к очень широкому спектру генерации, от сотен килогерц и практически до верхней границы частоты используемых транзисторов.
Мощи около 1 ватта вплне хватает чтобы заставить замолчать быдлоящики соседей, но чем больше тем лучше. Параллельное включение 2 и более транзистров позволяет сильно увеличить общую мощность, но требуются некоторые меры по равномерному распределению тока по каждому, например – “выравнивающие” резисторы в эмиттерах номиналом от 0,1 до 10 Ом, в зависимости от транзисторов. Вполне реально поднять мощность глушилки до нескольких десятков ватт. Обязательно используйте транзисторы одного типа иначе не заработает!
Транзисторы. Тип транзистора влияет как на выходную мощность, так и вид спектра генерируемых сигналов. Применять можно практически любые ВЧ и СВЧ транзисторы, исходя из общей мощности и граничной частоты используемых приборов, важно типовое напряжение питания, на которое рассчитаны применяемые транзисторы, эти данные можно найти в справочнике.
Ни в коем случае нельзя превышать максимальный ток транзистора иначе он выйдет из строя. Лучше ограничивать его мощным резистором до значения 0,7…0,8 от максимально допустимого. Допустим, максимальный ток коллектора по справочнику – 2А, типовое напряжение питания 12В. Применяем 4 транзистора. Получаем максимальный допустимый ток на один транзистор (0,7*2) 1,4А.
Транзисторов 4 – значит общий ток устройства не должен превысить (4*1,4) 5,6А. Напомню, это предельное значение, при котором требуется очень хорошее, желательно принудительное охлаждение транзисторов, я ставил транзисторы на самодельный радиатор из алюминиевой пластины снабщжённый кулером от старой видеокарты.
Антенны для глушилки Тетрафаст. Почему-то нигде толком не описываются антенны для глушилки, а ведь от них очень и очень много зависит. Обычно цепляют первый же проводок полметра длиной и удивляются, почему “плохо глушит”. Генератор ни при чем – его задача выработать ВЧ мощность, чем он и занимается, а излучить ее в эфир – дело антенны.
Любой проводок будет хорошей антенной лишь в узких резонансных участках – такова физика. Соответственно, мощность других частот будет рассеиваться на транзисторе, перегревая его и не попадая в эфир. Если нужно глушить узкие участки – самое простое решение! А если нам нужно зашуметь широкую полосу или мы не знаем, где находится бяка? Нужна широкополосная антенна.
В простейшем случае это круглая или прямоугольная (неважно) рамка, длиной равной длине волны на самой низкой нужной частоте. Если мы глушим ФМ-станции, то самая низкая частота 70МГц, длина волны соответственно (300/70) около 4,5 метров. Берем любой, лучше изолированный провод, отмеряем 4,5 метра, делаем рамку. Один вывод – на выход глушилки, второй – на “землю” – общий провод платы.
Основное излучение будет идти перпендикулярно плоскости рамки. Но лучше всего использовать фрактальную антенну сочетающую в себе компактность и широкий спектр излучаемых частот, но они заслуживают отделной темы и об этом напишу попозже.
Настройка Тетра-Фаста довольно проста. Сначала включают собранное и проверенное на отсутствие замыканий устройство через амперметр, контролируют потребляемый глушилкой ток и нагрев транзисторов. Антенна должна быть подключена, иначе рискуете спалить транзисторы!
Контроль можно вести по волномеру или УКВ приемнику, который при включении девайса должен зашипеть и потерять станцию. Если нет – играемся с емкостью конденсаторов обратной связи (которые с базы на коллектор идут), катушками, резисторами базового делителя – добиваемся генерации. В любом случае схема рабочая, если детали исправны – получится найти рабочую комбинацию.
При сборке, я применил более мощные транзисторы типа КТ920Г.
Источник: vip-cxema.org

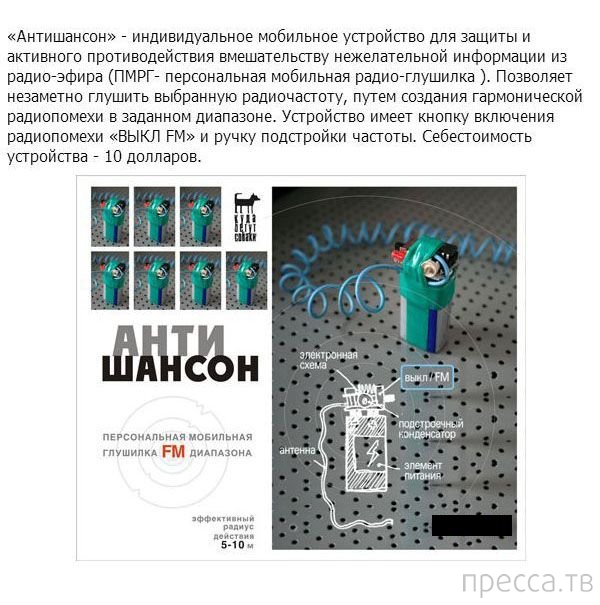

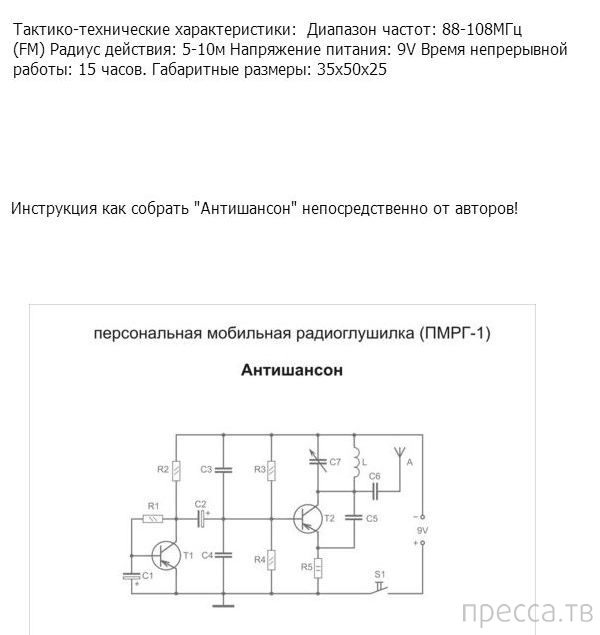

Глушилка радиосигнала своими руками (3 фото)
Согласитесь, часто так бывает, что вам куда-то надо поехать, а водитель такси предпочитает какое-нибудь радио-шансон или ещё чего-нибудь позабористей. С этим девайсом, все ваши беды уйдут далеко в прошлое. Всё, что вам понадобится для его создания — совсем немного понимания в радиотехнике или совсем немного денег, чтобы вам этот девайс сделали на заказ другие умельцы 🙂
