USB Type-C используется во всё большем количестве устройств, будь то смартфоны, ноутбуки, наушники или мониторы. Его наибольшей силой является универсальность, поскольку он способен передавать данные, видеопоток или энергию по одному и тому же кабелю.
Эта универсальность достигается за счет простоты, поэтому трудно с первого взгляда сказать, на что способен порт USB Type-C. Поэтому мы собираемся исследовать различные возможности этого и его ограничения, чтобы вы могли видеть всё более ясно.
USB Type-C , обычно называемый просто USB-C, является универсальным разъёмом, поддерживаемым USB-IF, известным стандартами передачи USB. Штекер USB-C симметричен, кабель можно вставлять любым способом, что устраняет недостатки предыдущих портов USB и ставит его на один уровень с реверсивным штекером Lightning от Apple. Кроме того, USB-C тесно связан с несколькими новыми мощными технологиями, включая USB4, Thunderbolt 4 и USB Power Delivery.
USB Type-C не является новым стандартом протокола USB. Это просто новый разъём, который поддерживает протокол USB, а также другие протоколы, такие как HDMI. Поэтому очень важно различать разъём USB Type-C и данные, которые проходят по кабелю.
HDMI To USB-C Hub With 4K 60Hz Support For PC, MAC And Samsung DEX
Таким образом, мы можем представить разъем USB Type-C как трубу, независимую от потока, который проходит внутри. И в этом разъёме можно передавать разные протоколы для разных целей, таких как:
- Данные:
- USB
- Thunderbolt
- Видеопоток DisplayPort
- Видеопоток HDMI
- Аудиопоток (USB-аудио)
- USB-питание
- Собственные технологии: OnePlus Dash Charge или Warp Charge, Huawei Super Charge, Qualcomm QuickCharge и др.
Самое сложное, что возможности порта USB-C могут меняться от одного устройства к другому. Например, на некоторых устройствах порты USB Type-C могут поддерживать определенные версии протокола USB, но не протоколы видео или питания. В отдельных случаях порт может быть сертифицирован как USB Power Delivery, но ограничен только USB 2.0 с точки зрения данных. Точно так же разъём может поддерживать USB 3.1 Gen 2 без возможности передачи потока HDMI или без поддержки USB Power Delivery.
Эта большая универсальность поспособствовала появлению концентраторов USB-C, которые позволяют превратить ноутбук в рабочую станцию с помощью одного кабеля.
К сожалению, нет никаких гарантий относительно функциональности порта USB Type-C на вашем смартфоне. Поэтому производителям придётся играть в маркетинговую игру, чтобы выяснить, что можно, а что нет, указывать в характеристиках встроенного порта USB Type-C.
USB-C 2.1
В 2021 году USB-IF стандартизировал USB-C 2.1. На самом деле, это обновленная спецификация для USB-C, дающая ему новые возможности. USB-C 2.1 добавляет, в частности, возможность зарядки устройств мощностью до 240 Вт против 100 Вт ранее, управление USB4 и DisplayPort 2.0. Опять же, это не гарантии, а новые дополнительные возможности, если у вас есть совместимое устройство и кабель.
The best iPad accessory! HyperDrive USB C Hub #usbchub #ipadaccessories #usbc #ipadtips #ipad
Передача данных
Через USB-C
Созданный USB-IF, USB-C может интегрировать протокол передачи USB. Однако, нет никакой связи между скоростью или генерацией протокола USB и использованием порта USB-C.
С USB4 всё меняется, поскольку единственным разрешенным разъёмом является USB-C. Таким образом, не будет порта USB4 в формате Type-A или Type-B. Этот стандарт обеспечивает скорость до 40 Гбит/с и обеспечивает совместимость с другими протоколами, такими как HDMI или DisplayPort.
Через Thunderbolt
Для передачи данных производители также могут предложить Thunderbolt 3 или Thunderbolt 4. Это технология Intel с более важными характеристиками, чем USB. Thunderbolt 4 задуман как максимально полная версия USB-C. Своего рода гарантия для потребителя иметь всё необходимое. Это требует дополнительных затрат со стороны производителей, поэтому Thunderbolt предназначен для продуктов высокого класса.
Как и USB4, Thunderbolt 3 и 4 существуют только с разъёмом USB-C.
Передача сигналов аудио и видео
В спецификации USB Type-C есть удобная функция, о которой вы можете услышать, если она вам интересна: альтернативный режим. Именно эта часть спецификации позволяет различным видео- и аудиопротоколам проходить через USB Type-C. Таким образом, этот альтернативный режим по отношению к основному режиму (который должен передавать данные) позволяет передавать несколько протоколов, как показано ниже.
DisplayPort внутри USB Type-C
USB Type-C с конца 2014 года может передавать сигнал DisplayPort 1.3 в альтернативном режиме, как показано ниже. С помощью DisplayPort 1.3 можно подключить два экрана 4K со скоростью 60 кадров в секунду или экран 5K.
VESA, организация, отвечающая за стандартизацию DisplayPort, объявила о появлении поддержки DisplayPort 1.4 на USB Type-C. Это позволяет обеспечить поддержку потока 8K (7680×4320 пикселей, т.е. более 33 миллионов пикселей по сравнению с 8 миллионами пикселей для 4K UHD) при 60 кадрах в секунду или поддержку 4K при 120 кадрах в секунду.
Начиная с USB-C 2.1, DisplayPort 2.0 доступен в альтернативном режиме. Этого достаточно для управления тремя экранами 8K (7680×4320 пикселей) при 120 Гц с 10-битным кодированием (HDR) или экраном 16K при 60 Гц с 10-битным кодированием.
HDMI внутри USB Type-C
В плане видео разъём USB Type-C может передавать сигнал HDMI. Это также альтернативный режим для USB-C, который позволяет передавать HDMI 1.4b с ограничением до Full HD при 120 Гц или 4K при 30 Гц.
Обратите внимание, что кабели или адаптеры обычно используют альтернативный режим DisplayPort USB-C для предоставления порта HDMI (благодаря активной обработке сигнала).
Аудио-сигнал внутри USB Type-C
Наконец, универсальный разъём USB Type-C не ограничивается видео. Он также может передавать аудиосигнал со стандартом USB Audio, который является более полным, чем предыдущий. На смартфонах особенно удобно восстанавливать проводной аудиосигнал.
Передача энергии через USB Type-C
Последний важный момент, касающийся разъема USB Type-C, касается управления питанием периферийных устройств.
Если стандарт USB изначально был предназначен для обеспечения 2,5 Вт (5В при 500 мА), он эволюционировал с появлением Power Delivery, предназначенного для зарядки мобильных устройств. С USB-C 2.1 разъём может обеспечивать мощность до 240 Вт в режиме Power Delivery. Для достижения такого уровня электрической мощности требуются специальные кабели и устройства.
Преимущество заключается в том, что с помощью этого универсального разъёма можно заряжать все типы устройств: смартфоны, аудиогарнитуры, а также ноутбуки и гарнитуры смешанной реальности. В принципе, нет никакого риска в подключении маломощного устройства к мощному зарядному устройству. Протокол требует, чтобы устройство и зарядное устройство согласовывали используемую зарядную мощность. В результате гарнитура Bluetooth, заряжающаяся на 10 Вт, никогда не попросит больше, даже на зарядном устройстве на 100 Вт.
Как отличить кабель или порт USB-C
Иногда сложно определить емкость порта USB-C на ноутбуке или кабеля USB-C. В USB-IF реализованы указатели, чтобы лучше понять возможности порта.
Intel также предлагает значок для распознавания порта Thunderbolt с символом молнии, будьте осторожны, не перепутайте его с портом, предназначенным для электрической зарядки.
К более простому будущему с USB-C
USB-C получает всё более широкое распространение даже за пределами бытовой электроники. После некоторых трудностей производители всё активнее интегрируют спецификации USB-C, чтобы предлагать лучшие функции.
Для последних непокорных переход на USB-C будет вынужденным. Некоторые страны уже требуют использовать разъём USB-C в качестве универсального зарядного порта.
Источник: windows-school.ru
Как определить тип и функции USB Type-C: зарядка, подключение к монитору, Thunderbolt
Как проверить, какой тип порта USB Type-C у моего ноутбука?
Компьютеры обладают многообразием портов, например, одних только портов и проводов для подключения монитора можно насчитать не менее 4 типов.
В настоящее время имеется сильная тенденция к унификации портов и кабелей как на компьютерах, так и на мобильных устройствах. В качестве стандарта выбран USB-C. Это замечательно, поскольку уменьшает количество различных проводов, а разъёмы становятся универсальными. Ещё более удобно то, что один порт и один провод может выполнять сразу несколько функций.
Но это приводит к тому, что одинаково выглядящий USB-C может выполнять различные функции. Даже на одном устройстве расположенные рядом 2 USB-C могут иметь разный набор возможностей.
Для чего может использоваться USB Type-C
передача данных (примеры: обмен данными между мобильным телефоном и компьютером, либо внешним диском и компьютером; обмен данными между компьютером и USB хабом на телевизоре; подключение к проводной сети через переходник или другое устройство с разъёмом LAN RJ-45)
- зарядка периферийного устройства (например, подзарядка мобильного телефона, подключённого к ноутбуку)
- электропитание основного устройства, PD Charger (например, ноутбук может получать электропитание от монитора)
- передача видео сигнала на монитор
- Thunderbolt
Эти функции могут комбинироваться или присутствовать сразу все. Заранее с уверенностью можно сказать только одно: USB-C в любом случае поддерживает передачу данных и зарядку периферийных устройств. Все остальные функции опциональны и зависят от типа USB Type-C.
Для привычных больших разъёмов и проводов USB тоже всё далеко не так просто. Подробности смотрите в статьях:
- Разъем USB Type-A: всё, что вам нужно знать
- Как определить тип и скорость USB порта
Эта статья расскажет, как узнать, что поддерживает порт USB Type-C: передачу данных, зарядку ноутбука, передачу видеосигнала на монитор, Thunderbolt. То есть вы узнаете как проверить, какой тип порта USB-C у вашего ноутбука.
Как выглядит порт USB Type-C
Порт USB-C представляет собой овальный порт. Он также меньше, чем порт USB-A. Кроме того, разъем USB-C симметричен. Это означает, что вы можете подключить штекер USB-C к порту USB-C двумя способами.
Пример порта USB-C вы также можете увидеть на мобильном телефоне — все современные смартфоны выпускаются с портом USB-C, который используется для зарядки устройства и передачи данных.
Значение обозначений рядом с USB Type-C портом
Рядом с портами на ноутбуке с Windows вы найдёте символы/логотипы, показывающие, что вы можете делать с конкретным портом.
- Если имеется символ молнии (Thunderbolt) рядом с портом USB-C, то вы можете использовать этот порт для зарядки ноутбука и передачи изображения на монитор. Это означает, что вы можете подключить монитор к порту. Этот порт поддерживает альтернативный режим DisplayPort. Передача данных также поддерживается.
- Есть ли символ D (DisplayPort) рядом с портом USB-C, то вы можете использовать этот порт для передачи видеосигнала. Это означает, что вы можете подключить монитор. Этот порт поддерживает альтернативный режим DisplayPort. Передача данных также поддерживается.
- Есть ли символ батареи рядом с портом USB-C, то вы можете использовать этот порт для зарядки вашего ноутбука. Этот порт не поддерживает альтернативный режим DisplayPort. Передача данных также поддерживается.
- Если символ представляет собой точку с тройным проводом со стрелочкой (такой же символ, который используется для USB-A), то данный разъём USB-C подходит только для передачи данных и зарядки периферийных устройств (например, мобильного телефона)
Иногда для большей ясности символы для одного USB Type-C указывается два символа, например: Thunderbolt и DisplayPort:
Какие порты USB-C подходят для передачи видео сигнала на монитор
Видеосигнал всегда поддерживает порт Thunderbolt. То есть если порт Thunderbolt, то его можно подключить к монитору.
Что касается других вариантов USB-C, то также возможна поддержка видео сигнала, если это предусмотрено производителем ноутбука.
Если вы не уверены, поддерживает ли ваш USB-C подключение к монитору, то вы можете это проверить. Подключите USB-C к монитору и в источниках сигнала выберите USB Type-C. Если ваш порт USB-C не поддерживает передачу сигнала на монитор, то изображение не появится, либо в меню монитора пункт USB Type-C для выбора источника сигнала будет неактивным.
Что делать если на моём ноутбуке нет USB Type-C
Скорее всего, это весьма старый ноутбук, поскольку сейчас порт USB Type-C является самым распространённым.
Если на вашем ноутбуке нет порта USB-C, есть альтернативные варианты. К порту USB-A можно подключать различные периферийные устройства, например мышь, клавиатуру и принтер. Существуют различные типы портов USB-A, например 2.0, 3.0 и 3.1. Последняя версия предлагает самую быструю передачу данных. Хотите подключить монитор? Проверьте, есть ли на вашем ноутбуке HDMI или DisplayPort.
Эти порты одинаково подходят для подключению к мониторам.
Какой тип порта USB-C у MacBook?
Модели MacBook не имеют логотипа или символа рядом с портом. Следуйте приведённым ниже инструкциям на MacBook:
- Загрузите Макбук.
- Перейдите к логотипу Apple в верхнем левом углу рабочего стола и нажмите на него.
- Нажмите «Об этом Mac».
- Проверьте, какая у вас модель/год выпуска.
- Используйте приведённую ниже схему, чтобы проверить, на что способен тип порта USB-C на вашей модели MacBook.
Функции USB Type-C для различных моделей MacBook:
| MacBook Pro 2020-2021 | Да | Да |
| MacBook Air 2020-2021 | Да | Да |
| MacBook Pro 2016 — 2019 | Да | Да |
| MacBook Pro 2015 | Нет | Нет |
| MacBook Air 2018 — 2019 | Да | Да |
| MacBook Air 2015 — 2017 | Нет | Нет |
| MacBook 12 inches 2015 — 2017 | Да | Да |
Связанные статьи:
- Thunderbolt 3 и USB-C: в чем разница? (94.6%)
- USB4: в чем отличие и почему это важно (94.6%)
- Что означают логотипы USB4 (94.6%)
- USB4 версии 2.0 в два раза быстрее, чем Thunderbolt 4 (94.6%)
- Новый ноутбук имеет только USB-C? Не выбрасывайте старые кабели USB-A (93.2%)
- Почему майнинг криптовалюты убьёт ваш ноутбук (RANDOM — 50%)
Источник: zawindows.ru
Интерфейс USB-C: что нужно знать о самом популярном разъеме
USB-разъемы и кабели сейчас настолько распространены, что c трудом найдется человек, который бы ничего про них не знал. Но для большинства пользователей USB – это в первую очередь громоздкий прямоугольный разъем USB-A (или USB Type-A), для правильного подключения которого требуется, как правило, нескольких попыток. Однако в конце 2014 года все больше и больше пользователей стали переходить на устройства с новым типом разъема USB, получившим обозначение USB-C (или USB Type-C). Несмотря на то, что разъем USB-C носит название своих предшественников, многие по-прежнему путаются, в чем его особенности и функции.
Итак, что же такое разъем USB-C? В этой статье мы постараемся ответить на следующие вопросы:
- Что такое USB-C?
- Все ли возможности интерфейса USB-C поддерживаются каждым устройством с разъемом USB-C?
- Что такое USB-C DisplayPort (режим DP Alt)?
- Как определить, поддерживает ли устройство с портом USB-C режим DisplayPort?
- Совместимы ли разъемы USB-C и Thunderbolt?

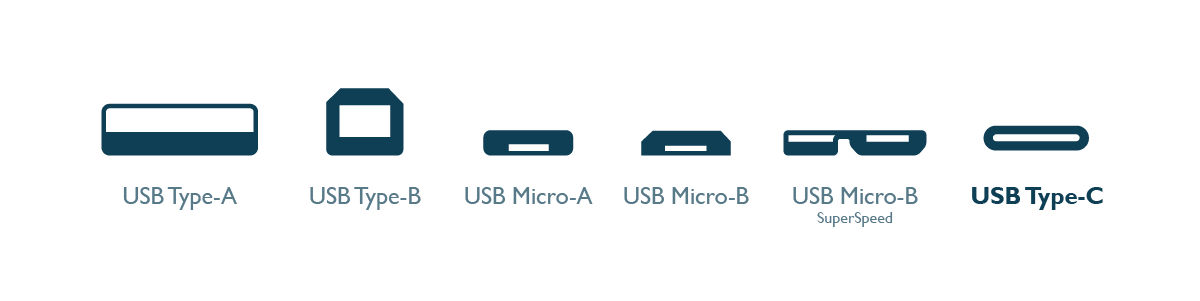

Что такое USB-C?
USB-C — это новейшая версия интерфейса USB, разработанная инженерами Форума по внедрению USB с целью создания универсального разъема для всех электронных устройств. Благодаря этой разработке все устройства могут использовать один и тот же интерфейс для передачи данных и/или питания. USB-C представляет собой двусторонний 24-контактный разъем овальной формы. Он вдвое компактней, чем USB-A, или примерно такого же размера, как Micro-USB.
Основной задачей при разработке разъема USB-C стала универсальность соединения, поэтому инженеры старались добиться широчайшего разнообразия доступных характеристик, выходящих за рамки стандартных спецификаций USB для передачи данных. В силу своей конструкции разъем USB-C обладает четырьмя различными функциями:
ПРИМЕЧАНИЕ: USB-C является обозначением физического интерфейса разъема (его конструкции и форм-фактора), и его не следует путать с версиями USB, такими как «USB 3.2», которые определяют характеристики передачи данных и питания.
Power Delivery (PD)
Alternate Mode
- Симметричный разъем
Разъемы USB-A подключаются к портам строго в определенном положении, в то время как овальный разъем USB-C с симметричной конфигурацией контактов можно подключать в любой ориентации, тем самым повышая удобство применения уже широко используемых функций интерфейса USB.
- Альтернативные режимы для объединения нескольких интерфейсов
Как мы уже сказали, разъем USB-C с самого начала разрабатывался не только для стандартных спецификаций передачи данных USB, но и для множества технологий и спецификаций передачи данных, отличных от USB. В результате, разъем USB-C работает в альтернативных режимах, когда контакты передают данные по другим протоколам, таким как DisplayPort и/или Thunderbolt. Другими словами, для некоторых устройств сигналы DisplayPort и Thunderbolt могут передаваться через порт USB-C в зависимости от его функциональности (подробнее об этом ниже).
- Двунаправленная зарядка с помощью технологии Power Delivery 3.0
Еще одной особенностью USB-C, повышающей его универсальность, является технология Power Delivery 3.0, которая может передавать энергию до 100 Вт, а также позволяет осуществлять двустороннюю зарядку. При двунаправленной зарядке устройство с портом USB-C может питать подключенное устройство, либо получать энергию от подключенного устройства для собственной зарядки. Таким образом, пользователи смогут не только заряжать свой ноутбук через порт USB-C, который используется для передачи файлов, но и пополнить батарею своего смартфона, используя этот же порт USB-C на ноутбуке.
Производители смартфонов нового поколения все чаще отказываются от разъемов для наушников, чтобы разместить другое аппаратное обеспечение. Обычно его заменяют портом USB-C, так как он способен преобразовывать цифровой звук в аналоговый. Пользователи по-прежнему могут слушать аудио и музыку в наушниках с разъемом 3,5 мм на своих смартфонах, просто подключив их через адаптер.
Все ли возможности интерфейса USB-C поддерживаются каждым устройством с разъемом USB-C?
Важно отметить, что не все устройства с разъемом USB-C поддерживают полный список возможностей этого соединения. Из четырех перечисленных функций только симметричность разъема является неотъемлемой особенностью всех устройств с USB-C.
Поддержка остальных трех функций зависит от аппаратных решений, используемых в устройстве, и определяется производителем, исходя из экономической целесообразности. Это согласуется с конструктивной гибкостью USB-C, которая позволяет производителям выбирать уровень функциональности разъема для своих устройств. Таким образом, у некоторых брендов, ориентированных на низкую или среднюю ценовую категорию, порт USB-C может поддерживать только скорость передачи данных новейшей спецификаций USB (USB 3.2 Gen2). В то время как бренды, ориентированные на рынок high-end, могут иметь устройства с портами USB-C, которые поддерживают быструю зарядку Power Delivery 3.0 и альтернативный режим Thunderbolt Alt-Mode.
Что такое USB-C DisplayPort (режим DP Alt)?
Одним из основных недостатков USB-C, о котором говорилось ранее, а также одним из самых непонятных моментов является возможность использования альтернативного режима. Как мы уже сказали, альтернативный режим позволяет портам USB-C передавать данные / видео через несколько интерфейсов, включая видеоинтерфейс DisplayPort. Порты USB-C с передачей сигнала DisplayPort называются USB-C DisplayPort или DP Alt Mode. Они позволяют подключать источники видео (например, ПК, проигрыватели Blu-Ray и т. д.) к устройствам отображения (например, телевизорам, проекторам и т. д.) с поддержкой DisplayPort через их порты USB-C для трансляции видео с высоким разрешением.
Путаница с USB-C DisplayPort возникает из-за того, что не все порты USB-C поддерживают альтернативный режим DisplayPort (как объяснялось в предыдущем разделе). Кроме того, многие бренды не предоставляют четкую информацию о режимах, которые поддерживают их устройства с USB-С. Как следствие, многие пользователи устройств с портами USB-C совершенно не знают, поддерживают ли они режим DisplayPort.
