DisplayPort – э тот универсальный стандарт был разработан VESA (Ассоциация Стандартов Видеоэлектроники). Кабель DisplayPort соответствует популярным разъемам VGA и DVI на старых устройствах. Более новое соединение было подготовлено главным образом для связи между компьютером и монитором, а также между компьютером и системой домашнего кинотеатра (проекторы, телевизоры, широкоформатные дисплеи ).
Разъем DisplayPort позволяет передавать как изображение, так и звук. Благодаря этому он очень популярен среди пользователей.
- Интерфейс DisplayPort – full, mini, micro; кабель displayport версии
- Интерфейс HDMI – версии hdmi кабелей 1.0, 1.2, 1.2a, 1.3, 1.4, 2.0, 2.1; full и mini-HDMI
- Различия между DisplayPort и HDMI
- Что выбрать? – кабель или переходник

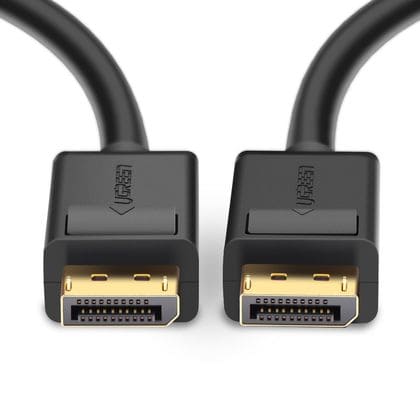

Интерфейс DisplayPort
Перед покупкой кабеля следует ознакомиться с подробной информацией об интерфейсе. Он может поддерживать от одной до даже четырех линий передачи со скоростью 1,62 ГБ/с или 2,7 ГБ/с. Кроме того, он обеспечивает взаимный обмен аудио и визуальным контентом.
Lightning-HDMI адаптер
Кабель высокого класса может быть оснащен защитой данных DataPort .
Кабель DisplayPort можно приобрести в трех разных типах, которые различаются по их использованию.
- Полноразмерный DisplayPort – используется в основном в мониторах и графических картах.
- Mini DisplayPort to DisplayPort – используется в ноутбуках.
Перед покупкой также стоит обратить внимание на версию устройства , по которой можно определить пропускную способность, разрешение и частоту обновления изображения.
Кабель displayport версии?
кабели DisplayPort не классифицируются по версии , они классифицируются по пропускной способности , с которой они могут справиться.
DisplayPort работает в нескольких режимах:
Режим HBR – 10,8 Гбит/с
Режим HBR2 – 21,6 Гбит/с (введен в DisplayPort 1.2)
Режим HBR3 – 32,4 Гбит/с (введен в DisplayPort 1.3, все еще используется в DP 1.4)
Если желаемый формат видео превышает полосу пропускания, обеспечиваемую одним режимом, ему придется переключиться на более высокий режим. Однако этого не произойдет, если кабель не сможет справиться с такой полосой пропускания.
Режима HBR2 достаточно для 4K 60 Гц 10 бит/канал, вам не нужен кабель, рассчитанный на HBR3. Если монитор не поддерживает цветопередачу 10 бит на канал, значит, проблема не связана с кабелем.
Кабели DisplayPort спроектированы одинаково, поэтому между кабелями нет разницы в физической структуре.
Различия в пропускной способности, с которой они могут работать, связаны с производственными допусками.
Единственный способ определить «разницу» – это уровень сертификации, если кабель сертифицирован (не все кабели поданы на сертификацию; это необязательно).
«Стандартные» сертифицированные кабели DisplayPort сертифицированы для режима HBR2. Кабели, сертифицированные «DP8K», сертифицированы для работы на скоростях HBR3.
Конечно, стоит использовать новейший стандарт – версию DisplayPort 1.4, которая может поддерживать разрешение 4K, сохраняя при этом отличную частоту обновления.

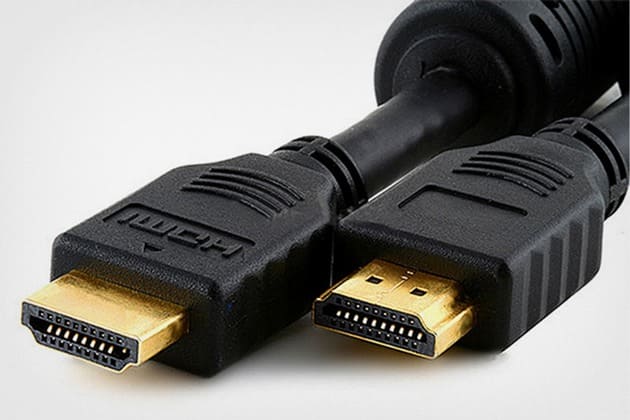

Интерфейс HDMI
Разъем HDMI можно найти в комплектации ко многим электронным устройствам. Этот универсальный способ передачи информации очень популярен.
Интерфейс HDMI позволяет передавать несжатый аудиовизуальный контент. Благодаря этому можно, например, подключить декодер, консоль или Chromecast к телевизору.
Технология известна с 2003 года, и сегодня трудно представить, чтобы новый телевизор не был оборудован как минимум одним разъемом HDMI .
Высокая полоса пропускания audio-video информации требуется:
- для разрешения 4K,
- цветности 10 бит,
- субдискретизацию цвета 4:4:4,
- частоты 60 Гц,
- объемного звука Dolby Atmos или DTS:X,
- метаданных HDR.
Сочетание устройств с различными версиями HDMI : При таком соединении будут доступны лишь функции более ранней версии соответствующего интерфейса.
- Кабель первого поколения – HDMI 1.0 предлагает максимальное разрешение
1920 x 1200 пикселей и полосу пропускания сигнала до 165 МГц. В настоящее время этот кабель менее распространен из-за ограниченных возможностей.
Точно то же самое можно сказать и о стандарте 1.1, в котором единственной новинкой была возможность поддержки DVD-Audio . - В стандартах HDMI 1.2 и 1.2a появилась поддержка Direct Stream Digital (формат обеспечивающий максимальную близость к аналоговому звучанию).
- Только стандарт HDMI 1.3 внес существенные изменения.
Поддерживаемое разрешение увеличено до 2560 x 1600 px. Максимальная глубина цвета также увеличена до 48 бит. Ширина полосы сигнала составляет 340 МГц. - HDMI 1.4 – при этом стандарте пользователи могут наконец рассчитывать на возможность просмотра контента в разрешении 4K и поддержку 3D . Однако глубина цвета и ширина полосы сигнала не изменились.
Кабели « High Speed HDMI » используются для всех версий 1.3–1.4b. Для каждой версии нет отдельного кабеля, все используют один и тот же.
Не существует таких вещей, как «кабель HDMI 1.3» или «кабель HDMI 1.4».
- Стандарт HDMI 2.0 представил еще больше возможностей.
Конечно, мы все еще имеем дело с разрешением 4K и глубиной цвета 48 бит. Однако полоса пропускания увеличилась до 600 МГц. - Стандарт HDMI 2.1 также появился на рынке. Поддержка полосы сигнала увеличена до 1200 МГц, а кабель готов к возможности отображения изображения с разрешением 8К .
Какой кабель HDMI выбрать?
Качественный кабель должен обеспечить поддержку многих современных технологий. Разрешение 8K определенно принесет большую революцию в качестве изображения. Помимо обширных технических возможностей, есть еще один важный аспект, который выделяет кабель HDMI – цена даже на самые последние модели очень привлекательна.
- На рынке также есть HDMI-mini to HDMI кабели.
Этот тип стандарта идеально подходит, например, для подключения камеры к телевизору.
Также стоит обратить внимание на то, оснащена ли система домашнего кинотеатра функцией HDMI ARC , которая позволит вам удобно отправлять аудиосигнал без дополнительного кабеля, соединяющего ресивер со звуковой панелью.
ARC — убийца проводов.
Различия между DisplayPort и HDMI
Разрушаем мифы о кабелях HDMI
Если вас когда-либо уговаривали купить новый кабель HDMI, используя «обновление 3D» или аргументы, ориентированные на будущее, есть вероятность, что вас обманули, хотя кто именно является серой зоной.
Пронизанный сложными, в значительной степени бессмысленными техническими спецификациями, дорогостоящими лицензионными соглашениями и, по своей сути, кабелем, который недостаточно универсален для многих основных ситуаций, мир HDMI действительно сбивает с толку.
Что такое направленные кабели HDMI? Стоит ли их использовать?
Практически каждое современное устройство, используемое в домашнем кинотеатре, использует кабель HDMI. Кабели мультимедийного интерфейса высокой четкости (HDMI) стали новым стандартом для электронного оборудования. Все, от саундбаров и телевизоров до игровых консолей и компьютеров, использует возможности, которые стали возможны благодаря технологии HDMI.
Однако большинство людей считает, что все кабели HDMI одинаковы. Это неправда. Ниже я объясню, что такое направленные кабели HDMI и когда они, скорее всего, будут использоваться.
Так что же такое направленные кабели HDMI? Направленные кабели HDMI более продвинуты, чем обычные кабели HDMI. Это потому, что они включают встроенные эквалайзеры, усиление и фильтрацию. Направленные кабели HDMI предназначены для передачи сигналов на большие расстояния. Однако направленный HDMI передает сигналы только в одном направлении.
Направленные кабели HDMI, которые обычно производятся в соответствии со стандартами высокоскоростных кабелей, являются одним из четырех типов кабелей HDMI, доступных сегодня. Решение о том, нужно ли вам приобретать направленный кабель HDMI, является индивидуальным выбором; однако, как и в случае с любыми инвестициями, полезно знать факты, прежде чем принимать решение.
Вот отличный и недорогой направленный кабель HDMI с Redmere:
- НАПРАВЛЕНИЕ имеет значение при установке этого кабеля; Кабель Redmere HDMI НЕ является двунаправленным; Маркированные разъемы указывают на ТВ (дисплей) и ИСТОЧНИК (устройство) концы кабеля HDMI, чтобы избежать путаницы; Разъем TV (дисплей) включает встроенный чипсет, усиливающий сигнал от источника; Он работает только в одном направлении
Цены взяты из Amazon Product Advertising API: 16.02.2021 22:14
Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.
Имеет ли значение направление кабеля HDMI?
Да, только если это направленный кабель HDMI. Направленные кабели HDMI могут передавать сигналы на большие расстояния; однако они делают это только в одном направлении. Это связано с типами проводов, используемых для передачи сигналов на расстояние. Правильная установка абсолютно необходима для работы направленных кабелей HDMI.
Направленные кабели HDMI должны быть правильно установлены для работы. Один конец должен быть вставлен в исходное устройство, например, в ваш проигрыватель Blu-ray, стереосистему или PlayStation 4. Другой конец затем должен быть подключен к вашему дисплею, например телевизору, монитору компьютера или динамику. Если эти концы перепутать, результатом будет пустой экран, поскольку сигналы передаются в неправильном порядке.
При прокладке кабелей за стенами важно правильно установить эти кабели. Никто не хочет прокладывать кабель за гипсокартоном только для того, чтобы обнаружить, что он сделал это в неправильном направлении! В этом случае кабель не будет работать должным образом, и его необходимо будет снять и переустановить.
Как узнать, направлен ли кабель HDMI?
Большинство производителей направленных HDMI-кабелей включают значок стрелки непосредственно на самом кабеле. Фактически, указание полных возможностей на самом кабеле считается отраслевым стандартом. Однако это необязательно, поэтому перед покупкой кабеля HDMI обязательно проверьте спецификации.
При этом позвольте мне прояснить одну вещь: для перечисления возможностей требуется упаковка HDMI. Однако фактические возможности, указанные на самой кабельной разводке, не являются обязательными. Большинство крупных компаний теперь будут печатать возможности на своих кабелях. С другой стороны, старые кабели HDMI, скорее всего, не будут иметь никаких опознавательных знаков.
При этом маленькие значки стрелок – не единственный способ отличить эти кабели. Чтобы успешно передавать эти сигналы высокой четкости на расстояние, в направленных кабелях HDMI используются разные провода. Это делает направленные кабели HDMI тоньше, чем у стандартных коротких моделей.
Немаркированные кабели немного сложнее понять, когда дело доходит до направленных кабелей HDMI. Если на вашем кабеле HDMI нет указателей поворота или вы не можете сказать, тоньше ли он по сравнению с другими версиями, я настоятельно рекомендую вам проверить порядок подключения перед его установкой. (Добавление метки также может помочь вам быстро определить правильный конец с этого момента.)
Хотя вы всегда должны проверять свои кабели в любом случае, устанавливать их за гипсокартоном и переустанавливать, сейчас не время проверять подключение. Избавьте себя от разочарований и проверьте свои кабели HDMI и определите концы перед их установкой.
Что такое активный кабель HDMI?
Активные кабели HDMI – это те, у которых есть «активный» цифровой эквалайзер, встроенный непосредственно в кабель. Эти эквалайзеры, на которые часто указывает выпуклость на самом проводе, помогают усилить сигнал, проходящий через кабель HDMI, и расширить возможности.
Усовершенствования в технологии означают, что ваш кабель HDMI способен выдерживать больше, чем раньше. Технология RedMere – лишь один из примеров улучшений, которые компании внесли в стандартные кабели HDMI, которые мы используем сегодня.
Ультратонкая технология RedMere позволяет передавать более сильные сигналы через кабель HDMI, что позволяет достигать больших расстояний. Это также позволяет использовать меньше медной проводки, делая сами кабели тоньше и легче.
Однако вы должны отметить, что микросхема RedMere, встроенная в ваш кабель HDMI, действительно потребляет некоторую мощность от вашего источника сигнала. Хотя это в основном небрежность, вам все же следует знать об этом.
Можно ли поменять направление кабеля HDMI?
Итак, вы случайно пропустили направленный кабель HDMI через стену, и оба конца источника и дисплея находятся в неправильных местах. Итак, вам интересно, можете ли вы перевернуть направленный кабель HDMI?
К сожалению, нет простого способа перевернуть направленный кабель HDMI, если он уже проложен через стену или канал. Лучшее решение – просто проложить другой кабель HDMI в правильном направлении. Самый простой способ проложить новый кабель – это:
- Трижды проверьте новый кабель HDMI и при необходимости убедитесь, что он идет в правильном направлении.
- Приклейте один конец нового кабеля HDMI к концу старого кабеля HDMI.
- Вытяните старый кабель из стены, одновременно протягивая новый кабель через стену.
- Удалите ленту, и ваш новый кабель HDMI теперь установлен без какой-либо головной боли.
Почему люди используют направленные кабели HDMI?
Большинство людей выбирают направленный кабель HDMI, потому что они проходят на расстоянии более десяти футов. Фактически, благодаря усовершенствованиям, таким как технология RedMere, вы можете без проблем преодолевать расстояние до 60 футов и более!
Большинство людей предпочитают использовать направленный кабель HDMI, потому что они проложены на большом расстоянии. Фактически, если вы хотите подключить устройства на расстоянии более десяти футов друг от друга, направленный кабель HDMI, вероятно, станет вашим лучшим выбором. Однако в зависимости от производителя, а также от включенных функций, некоторые направленные кабели HDMI могут потребовать использования повторителя для достижения больших расстояний.
Направленные кабели HDMI по-прежнему поддерживают функции управления бытовой электроникой (CEC), а также защиту от цифрового копирования с высокой пропускной способностью (HDCP). Это потому, что они созданы для удовлетворения очень специфических требований.
Фактически, все кабели HDMI соответствуют техническим требованиям. Licensing Administrator HDMI, Inc. публикует эти стандарты и признает производителей, которые соответствуют этим требованиям. Эта группа, которая представляет интересы нескольких крупных промышленных гигантов, таких как Toshiba Corporation, Sony Corporation и Panasonic Corporation, стремится обеспечить соответствие всей бытовой электроники стандартам, обеспечивающим совместимость каждого из наших устройств. В конце концов, без стандартизации соединения были бы еще более хаотичными, чем они есть!
С кабелем HDMI не будет провалов в качестве изображения. Это означает, что вы не испытаете выцветания, зернистости или мерцания изображения, если кабели HDMI подключены правильно. Однако, когда вы превысите возможности вашего текущего кабеля HDMI, у вас просто не будет изображения вообще.
Существуют ли другие типы кабелей HDMI?
Да. В настоящее время существует четыре основных типа кабелей HDMI для использования с домашним кинотеатром. К ним относятся высокая скорость с Ethernet; высокоскоростной без Ethernet; стандартная скорость с Ethernet; и стандартная скорость без Ethernet.
Направленные кабели HDMI обычно относятся к категории высокоскоростных. (На этом этапе большинство людей выберут высокоскоростные версии вместо стандартных.) Ethernet – это личный выбор для многих, хотя большинству пользователей эта функция никогда не понадобится.
Настоящая разница в том, что поддерживают эти кабели. Кабели со стандартной скоростью поддерживают разрешение до 1080i. С другой стороны, высокоскоростные кабели могут поддерживать технологии 1080p и 4K. Оба могут поддерживать технологии, выходящие за эти пределы, поэтому большинство людей выбирают высокоскоростные версии.
Однако следует отметить, что анонсируется следующее поколение кабелей HDMI. Сюда входят модели, которые считаются сверхскоростными. Хотя еще не продано, предполагается, что возможности будут даже более продвинутыми, чем те, которые доступны сегодня. Эти кабели, известные как HDMI 2.1, будут поддерживать более высокие скорости передачи сигналов в соответствии с постоянно растущими потребностями в полосе пропускания.
