Покупал на Ali, тут (ссылка не для рекламы, а для быстрого поиска и понимания, что это такое). Вот его китайское название для поиска: «Raspberry Pi LCD 3,5 дюймовый сенсорный экран HDMI 480*800 Емкостный сенсорный 3,5 дюймовый дисплей сенсорный экран».
Дисплей был неплохо упакован в коробку и проложен вспененным полиэтиленом. В комплекте шли провода Micro-USB и HDMI.
Micro-USB и HDMI шли в комплекте.
Micro-USB оказался неплохим, толстым и с ферритом, у нас дешевые USB провода намного хуже. HDMI то же работает, по крайней мере у меня, но в отзывах на Ali его советуют, почему то заменить.
Технические характеристики
- Технология: LCD TFT
- Диагональ: 3,5″
- Разрешение: 800х480 (именно так, почему см. ниже)
- Выходы: HDMI, micro-USB х2
- Управление: емкостный сенсор
- Интерфейс тачскрина: USB (бывает еще SPI)
- Напряжение питания: 5 В
- Потребляемый ток: 500 мА
- Физические размеры 89х53мм (сбоку, чуть выступают шлейфы)
Более подробно о плате.
Но давайте подробнее, обратная сторона дисплея
OLED, QLED, LCD — в чём отличия и что выбрать?
Обратная сторона платы
Надпись на плате дисплея
Для поисковиков продублирую в тексте
3.5inch HDMI LCD (H)
USB Capacitive Touch Screen
800×480 Pixel
Разрешение достаточно большое для данного маленького (диагональ 3.5″) дисплея и оно указано именно так: «800×480» Потому как обычное положение вертикальное «480» это ось абсцисс («X») или горизонталь, «800» это ось ординат («Y») или вертикаль. Конечно все можно поменять через настройки и о них ниже.
Чип
Чип RTD266OH
Это известный чип RTD2660H/RTD2662, который довольно распространён. Вот ссылка на документацию: » RTD2662/2660 series Flat Panel Display Controller «
О производителях
Spotpear Electronics Co., Ltd . выпускает всякие шилды для микрокомпьютеров и микроконтроллеров, особенно много всяких дисплеев, вот страничка нашего дисплея .
Waveshare Electronics выпускает абсолютно то же самое, но в их ассортименте данного дисплея я не нашел.
Возможно это одна компания под разными названиями, но это только мое предположение не подкрепленное фактами.
В коробку с монитором вложен QR — код с руководством пользователя (User guide)
http://www.spotpear.com/
Он ведёт на сайт http://www.spotpear.com/ , на тот который выше и там-же вы можете прочитать про этот дисплей.
Выходы
Это питание именно самого экрана. Без источника HDMI сигнала не включается, поэтому проверить просто включением не удастся.
Это сенсорный емкостный экран, причем это интерфейс и питание, т. е. сенсор начинает работать сразу еще без подключения самого дисплея, Отображается и обрабатывается информация о пяти касаниях одновременно, что довольно неплохо для такого маленького экранчика. Мне например, сложно уместить все пальцы на экране.
Что такое LCD, TFT, TFT IPS, AMOLED и Super AMOLED
Напомню что такое емкостный экран
Принцип действия ёмкостного сенсорного экрана
Ёмкостный (поверхностно-ёмкостный) используется свойства предмета большой ёмкости проводить ток. В настоящий момент применяют переменное напряжение, а ранее применяли постоянное напряжение, это приводило к сбоям в связи с плохим контактом с землей. Сам емкостный экран это стеклянная панель, покрытая прозрачным полупроводниковым материалом (сплав оксида индия и оксида олова).
На электроды, расположенные по углам экрана, подают одинаковое небольшое переменное напряжение. При касании экрана пальцем или другим проводящим предметом появляется утечка тока, чем ближе предмет (палец) к электроду, тем меньше сопротивление экрана, а значит, сила тока больше. Ток во всех четырёх углах регистрируется датчиками и передаётся в контроллер, вычисляющий координаты точки касания. Ёмкостные сенсорные экраны надёжны, они выдерживают порядка 200 млн нажатий (около 6 с половиной лет нажатий с промежутком в одну секунду). Прозрачность их на уровне 90 %. Но помним, что емкостные экраны не реагируют на руку в перчатке, так как не будет достаточного тока утечки.
Источник: dzen.ru

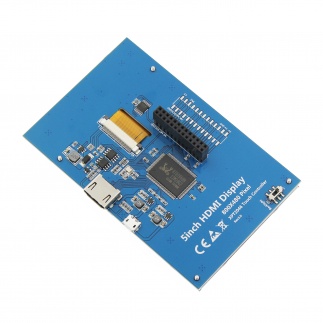

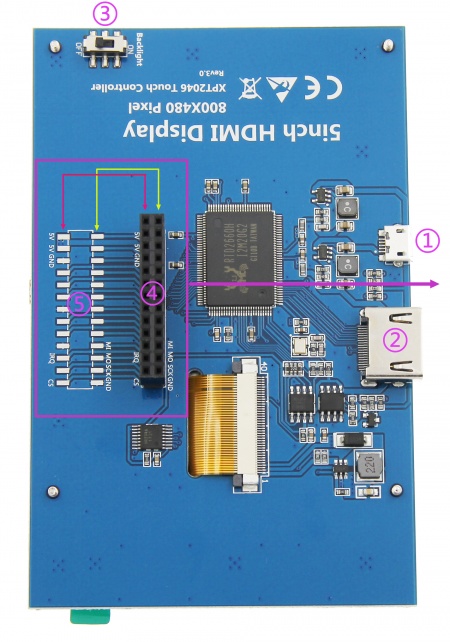

5inch HDMI Display
① USB interface：Get 5V Power from USB, If ④-13*2 Pin Socket has been connected, that this USB interface can be No Connect
② HDMI interface：For HDMI transmission
③ Backlight Power switch：Controls the backlight turned on and off to save power

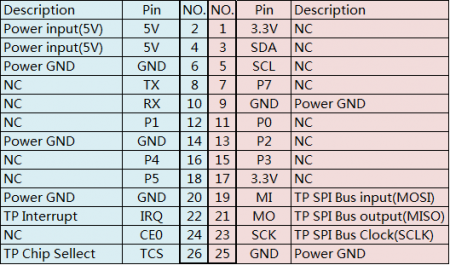

④ 13*2 Pin Socket：Get 5V Power from raspberry Pi to LCD, at the same time transfer touch signal back to raspberry Pi
⑤ Extended interface：extended The ④-13*2 Pin Socket signal Pin-to-Pin
How to use with Raspbian/Ubuntu Mate/Win10 IoT Core System
- Step 1, Install Raspbian official image
- Download the latest image from the official download.
- Install the system according to the official tutorial steps.
- Step 2, Install LCD Driver Online
sudo rm -rf LCD-show git clone https://github.com/goodtft/LCD-show.git chmod -R 755 LCD-show cd LCD-show/ sudo ./LCD5-show
How to use as PC monitor
- Connect the computer HDMI output signal to the LCD HDMI interface by using the HDMI cable
- Connect the LCD’s USB Touch interface (Either of the two MicroUSB) to the USB port of the device
- If there are several monitors, please unplug other monitor connectors first, and use LCD as the only monitor for testing.
How to rotate the display direction
This method only applies to the Raspberry Pi series of display screens, other display screens do not apply.
- Method 1，If the driver is not installed, execute the following command (Raspberry Pi needs to connected to the Internet):
sudo rm -rf LCD-show git clone https://github.com/goodtft/LCD-show.git chmod -R 755 LCD-show cd LCD-show/ sudo ./XXX-show 90
After execution, the driver will be installed. The system will automatically restart, and the display screen will rotate 90 degrees to display and touch normally.
（ ‘ XXX-show ‘ can be changed to the corresponding driver, and ‘ 90 ‘ can be changed to 0, 90, 180 and 270, respectively representing rotation angles of 0 degrees, 90 degrees, 180 degrees, 270 degrees）
- Method 2，If the driver is already installed, execute the following command:
cd LCD-show/ sudo ./rotate.sh 90
After execution, the system will automatically restart, and the display screen will rotate 90 degrees to display and touch normally.
（ ‘ 90 ‘ can be changed to 0, 90, 180 and 270, respectively representing rotation angles of 0 degrees, 90 degrees, 180 degrees, 270 degrees）
If the rotate.sh prompt cannot be found, use Method 1 to install the latest drivers
Driver download
Источник: www.lcdwiki.com
5inch HDMI LCD (H), HDMI дисплей 800×480px с емкостной сенсорной панелью для мини-PC
5-дюймовый LCD дисплей с емкостной сенсорной панелью, разрешение 800 x 480 пикселей, HDMI интерфейс, совместим с одноплатными компьютерами и мультисистемами.
Особенности:
— 800 х 480 аппаратное разрешение, настраиваемое программно до 1920 х 1080;

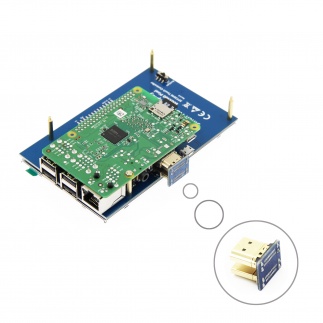

— Поддерживает популярные мини ПК такие как Raspberry Pi, BB Black, Banana Pi;
— При работе с Raspberry Pi, поддерживает Raspbian, Ubuntu, WIN10 IOT, single touch, driver free;
— При работе как компьютерный монитор, поддерживает Windows 10/8.1/8/7, five-points touch, driver free;
— Поддерживает популярные игровые консоли такие как XBOX360, Sony PS4, and Nintendo Switch и др.;
— Мультиязычное OSD меню, для управления питанием, регулировкой яркости/контраста и др.;
— 3.5мм аудио джек, разъем колонок, поддерживает HDMI аудио выход;
— Поддерживает VGA вход (требуется специальный кабель, приобретается отдельно).
Комплектация:
1 х 5inch HDMI LCD (H)
1 х HDMI cable
1 х USB type A plug to micro B plug cable
1 х RPi screws pack (4pcs)
Технические параметры
| Тип дисплея или индикатора | tft | |
| Размер дисплея в дюймах | 5 | |
| Разрешение дисплея в пикселях | 800×480 | |
| Тип подключения | hdmi/vga(с доп кабелем) | |
| Наличие сенсорной панели | емкостная | |
| Вес, г | 196 | |
