Сравнив пиноуты разъемов на www.pinouts.ru выяснил что различие у DVI и M1DA в матрице контактов 8х3 и 10х3 соответственно Дополнительные две колонки контактов под номерами 9, 10, 19, 20, 29, 30 используются FIREWire 1394 и нам не нужны
Если убрать металлический корпус DVI штекера — то он отлично входит в M1DA разъём на проекторе
Решение как оказалось лежит на поверхности Взяв в «чип и дип» DVI вилку
срезать часть металлического корпуса с торца разъёма (который примыкает к трехрядной матрице контактов)
и распаять провод на разъём с условием что нумерация контактов по распиновке M1DA
Таким образом я изготовил себе как цифровой(DVI > M1DA) так и аналоговый(D-SUB > M1DA) провода! Все работает без нареканий.
PS: Сделал кабель HDMI > M1-DA (P DVI, HandMade HDMI > M1-DA(from DVI) вот распиновка
HDMI Pin Signal M1DA (Phttps://sand-r.livejournal.com/748.html» target=»_blank»]sand-r.livejournal.com[/mask_link]
hdmi to vga converter | Electro Bhai |
NightRadio

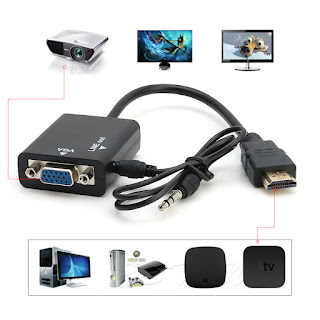

Конвертер из HDMI в VGA на базе чипа AG6200. Со звуком! И без внешнего питания! Увы, заработал только с Маком. С Rasberry Pi и HDMI-выходом iPad ничего не вышло: черный экран, никакие настройки не помогают. Конвертеру, как оказалось, не хватает питания (5В), приходящего по HDMI (ножка 18). Внешние блоки питания, подключенные к компам, не помогли. Более того, есть нехорошие истории, как конвертер выжигает диод (подключенный все к той же 18й ноге HDMI) на плате Raspberry Pi. Поэтому тут видится логичным от внутреннего питания отказаться вообще и вывести его наружу. Ок. Открываем конвертер:
На задней стороне ищем интересующий нас провод (в этом конвертере он сиреневый), идущий к контакту с пометкой «18». Часть надписи закрыта припоем:
Отпаиваем этот провод от платы. Питание будем брать с USB шнура, который я откусил от старой мышки. Плюс подключаем к контакту «18» на плате конвертера. Минус — например, к креплению VGA-разъема (на фотке слева внизу). В корпусе сверлим отверстие для шнура питания.
Изолируем висящие в воздухе провода. Закрываем все обратно и получаем что-то типа:
После чего конвертер чудесным образом начинает работать! 🙂
Немного смущает температура чипа внутри — коробочка весьма ощутимо греется. Возможно, стоит подумать о радиаторе и отверстиях вентиляции.
