Конвертер-переходник из HDMI в AV 3RCA (тюльпаны) для подключения спутниковых ресиверов, видеокамер, DVD-плееров, игровых приставок c цифровым входом HDMI к телевизорам, мониторам или проекторам с аналоговым выходом 3RCA (тюльпаны).
MINI AV переходник аудио-видео HDMI2AV UP Scaler 1080p преобразует цифровой сигнал (HDMI) в аналоговый (композитный разъем RCA).
- Не требует установки драйверов и дополнительного ПО
- Передаёт как видео, так и звук.
- Питание 5В если необходимо, в комплекте кабель USB — miniUSB
- Поддержка HDMI 1080p или 720p
- Поддержка PAL, NTSC3.58, NTSC4.43, SECAM, PAL / M, PAL / N стандартных телевизионных форматов входа.
- Композитный выход: PAL, NTSC3.58, NTSC4.43, SECAM, PAL / M, PAL / N.
- Вход HDMI: FullHD 1080p 60Hz, HD 720p 60 Гц.
В наличии есть также переходники в обратную сторону AV2HDMI
Источник: bitok.shop
How to Convert HDMI to AV | HDMI2AV Setup
Обзоры товаров из Китая и России
Доброго времени суток, друзья! Сегодня я вам расскажу о Mini AV2HDMI конвертере, который будет использовать для подключения древнего видеомагнитофона к современному телевизору.
Поставляется данный переходник в небольшой упаковке. На лицевой стороне типичная картинка из 2000-х с наличии FullHD на борту.

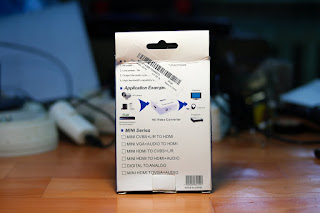

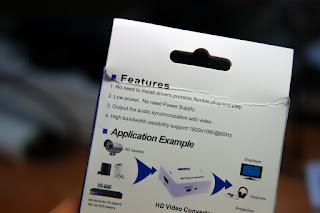

На обороте небольшие характеристики и способы применения.
Комплект поставки включает в себя сам переходник и кабель для питания устройства. Кабель для питания из прошлого — USB — miniUSB, длина довольно короткая и составляет — 20 см.
Само устройство небольшого размера — 6.6*5.5*2.0см. На лицевой стороне красуется способ конвертации, а именно RCA — HDMI. Так же заявлено разрешение в 1080p, которое получается благодаря растягиванию. Если говорить в целом, то этот миниатюрный переходник производит оцифровку аналогового аудиовидео сигнала, преобразует сигнал на входах RCA (тюльпан) в HDMI. Существует и обратный преобразователь, из HDMI — RCA.
Примеры использования — подключение ТВ тюнера с выходом типа «тюльпан» RCA к современному телевизору с входом HDMI. Но вернемся к основным разъемам и органам управления. С одной стороны 3-RCA, в простонародье тюльпаны, с другой же HDMI разъем.
AV2HDMI
С торца же тумблер переключения выходного изображения: 720p или 1080p. Так же левее расположен разъем для подключения внешнего питания.
Разбирается устройство достаточно легко, ведь по периметру корпуса имеются щели размером с черную дыру.

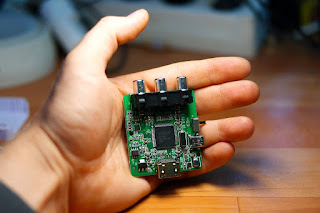

Внутри небольшая платка c нормальной пайкой, но с остатками неотмытого флюса.
В основе конвертера лежит Macro Silicon MS1858S — однокристальный чип для перевода аналогового CVBS сигнала/ S-video в HDMI. Поддержка последнего заявлена не выше v1.3 и DVI 1.0.
В качестве памяти используется Samsung K4S161622H-TC60 — SDRAM на 16MB

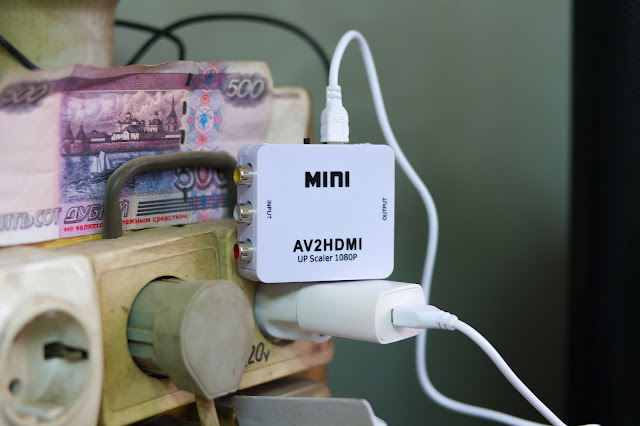

Переходим к подключению. Так как в основном мой персонал состоит из великовозрастных мужиков, которые помнят и принимают только «видик», то было решено дать им возможность наслаждаться сей процессом и дальше. За исключением одного но, телевизор то новый, а видик старый, вот поэтому и было решено взять на тест данный конвертер. Для питания конвертера берем ЗУ от смартфона и подключаем штатным кабелем. У телевизоров со встроенным USB проблем с питанием вообще не должно быть.
После, связываем с помощью HDMI кабеля, телевизор и адаптер, а так же тюльпанами адаптер и VHS проигрыватель.
В процессе настройки соединения вышли из строя тюльпаны, так как у конвертера слишком узкие разъемы. А так как часть осталась в самом устройстве, то пришлось его снова разобрать, а заодно и показать ту температуру, до которой конвертер нагревается. И это в разобранном состоянии, при собранном корпусе поверхность ощущается теплой, но не более.
Так же был приобретен мною аналогичный конвертер, но с обратным подключением In — HDMI, Out — RCA. Данный адаптер был необходим для подключения цифровой ТВ приставки (есть сантехники с древнейшим телевизором) к старому телевизору, так как к концу года обещают полностью отключить аналоговое ТВ. Подключение к телевизору осуществляется с помощью тюльпанов, а от приставки к конвертеру HDMI кабелем.
Но вернемся к устройству. При подключении и выбора устройства ввода на экране телевизора, появляется привычный фон воспроизведения видеокассет. Кассету берем с заранее собранной полочки.
И начинаем просмотр фильма. Что я могу сказать о качестве воспроизведения видео? Все зависит от той записи, которая имеется на самой кассете. Мы же начали просмотр фильма, где
главную роль играл молодой Жан-Клод Ван Дамм. Проблем с воспроизведением картинки нет, звук на месте, оба канала распределяют его правильно. При переключении тумблера смены разрешения между 720/1080p особо заметных отличий и нет. Возможно это причина того что телевизор имеет уже разрешение 1080p, а заметные изменения появятся при наличии телевизора с 720p. Кто их знает..
В целом данный адаптер заслуживаем право на жизнь. С его помощью можно подключать к современным устройствам нечто древнее. Вопрос с нагревом остается открытым, хоть элементы от пластика корпуса находятся на расстоянии, но в дальнейшем скорее всего будет подгорать изнутри. Ну и принудительное питание для конвертера, все таки это еще больший костыль к уже текущему костылю.
Источник: sbazarov.blogspot.com
Конвертер HDMI — RCA / S-VIDEO
Конвертер HDMI — AV + S-Video создан для того, чтобы преобразовывать HDMI сигналы в композитный AV сигнал или в S-Video, что позволяет подключить любое устройство, у которого есть только HDMI выход к любому монитору по AV или по S-Video.
Предназначен для подключения современных ноутбуков, компьютеров, DVD-рекордеров, VHS магнитофонов, планшетов и фотоаппаратов с разъемом HDMI к старым телевизорам с разъемами AV, также известным, как колокольчики. Например, если вы находитесь в гостинице и нужно просмотреть видео с ноутбука. На самом деле, мест, где до сих пор еще стоят старые телевизоры не так уж и мало – дача, кухня и т.д.
Подключение кабеля дополнительного питания может потребоваться при использовании AV/HDMI кабелей большой длины, а также при подключении к дисплею с большой диагональю.
