Из чего сделан пленочный проектор

Апгрейд ретро-диапроектора, оцифровываем старые фотопленки.

У многих имеются старые семейные фото и киноархивы на пленках, диапозитивах. С годами пленка портится, тускнеет и возникает естественное желание оцифровать все это, хотя бы, чтобы удобнее было смотреть.

Лично мое глубокое убеждение, что эти архивы ВСЕ РАВНО НУЖНО ХРАНИТЬ в том виде, в котором они существуют – хранить пленки. Это надежнее, чем быстро сменяющиеся современные альтернативы. Но адаптировать эти носители к компьютеру стоит. Удобнее!

Специальный сканер для пленки и слайдов не имеет такого спроса, как смартфоны, поэтому цена на него заоблачная. Не намного хуже получается результат, если пленку переснимать современным фотоаппаратом, экспонируя диапозитив на экран через традиционный проектор для слайдов. Я пробовал и то и другое, поэтому есть, что сравнивать. Главное установить фотоаппарат на штатив, чтобы снимать с минимальной диафрагмой и длительной выдержкой, тогда хорошая глубина резкости существенно улучшит результат.

Но на этом пути есть проблемы. В диапроекторах 30 летней давности используются древние лампы накаливания, достаточно редкие сегодня. Они к тому же очень сильно греются. Чтобы свет был равномерно рассеянным, в системе используются рассеивающие линзы, рефлекторы, да и саму лампу нужно «юстировать», иначе проецируемый свет будет ложиться на экран пятнами.

Эту проблему я успешно решил, выкинув старую лампу, её крепеж, трансформатор и прочую муть. Все это я заменил обычной мощной современной светодиодной лампой – матовым прожектором на 220 вольт. Пришлось помимо лампы купить под неё патрон. Чтобы зафиксировать патрон в центре старого крепежа для рефлектора потребовалось просверлить всего два отверстия в металле… все. Ну, плюс еще немного изоленты…

Эффект получился ошеломляющим. Все ярко, сочно, контрастно и ничего не греется, как прежде. Можно снимать… Фотографии на компьютере смотрятся точь в точь, как они выглядели в добрые старые времена.

При «замене» лампы, сначала разберите свой диапроектор и посмотрите, какой патрон, и лампа лучше подойдет к вашему конкретному варианту проектора. Сегодня есть варианты и можно выбирать то, что вам удобнее.

Фотоаппарат настраивайте на съемку в «ручном» режиме. Нужно выбрать режим светочувствительности, при котором шумы будут оптимальны. Установите режим приоритета диафрагмы (8, 11 если можно – выше). Выдержка пусть отрабатывается автоматически. Такая диафрагма позволит получить хорошую резкость во всем изображении – так как выдержать кадр в виде правильного прямоугольника будет трудно, проще будет потом отредактировать полученный результат в Photoshop.

Все старые проекторы грешат тем, что резкость по центру экспонируемого кадра и краям разная. Чтобы увеличить световой поток у объективов проекторов, у них отсутствует диафрагма. Можно приспособить к проектору объектив от старого фотоувеличителя. Резкость экспонируемого кадра существенно повысится. Кроме того, переснимать фотопленку можно и с использование фотоувеличителя вместо проектора!

Киноустановка «23 КПК-2» в работе (2 поста)

В Photoshop рекомендую корректировать геометрию отснятого кадра следующим образом:

Изначально имеем кадр с искаженной геометрией:

Выделяем инструментом «rectangular marquee tool (M)» правильный прямоугольник будущего кадра, создаем вспомогательный новый слой, где обводим контуры прямоугольника через меню – Edit>Stroke. Получаем «ориентир», в который мы будем вгонять наш кадр.

Затем выделяем в нижнем слое (где находится наш кадр) область, которую мы будем трансформировать. Нужно стремиться выделить картинку как можно ближе к ее краям:

На клавиатуре выбираем комбинацию клавиш Ctrl+«T» (Transform), где выбираем опцию«Distort» и тянем за «углы», ориентируясь на шаблон в верхнем слое. В конце снова выделяем уже готовый кадр – «кадрируем» и командой «Crop» обрезаем все лишнее…

Безусловно, потребуется цветокоррекция, и опция «Invert» для перевода негатива в позитив.

Результат получается вполне сносный, вот примеры:

Другие статьи

• Антисептики NEOMID
• Апгрейд ретро-диапроектора, оцифровываем старые фотопленки.
• Дачное туалетное ведро
• Запуск воздушного змея
• Заточка ножей газонокосилки
• Как быстро вычерпать воду из шурфа?
• Керамические дымоходы
• Народный видео регистратор
• Нестандартные советы при покупке мониторов и ноутбуков
• Опыт эксплуатации дымохода TONA
• Печки-камины, опыт эксплуатации
• Покупаем термос
• Радиоуправляемый вертолет ребенку
• Самый лучший клей
• Стоит ли покупать телескоп?
• Убираем бассейн на зиму!
• Фотоаппарат или видеокамера
• Чай вдвое дешевле.
• Чистим шлифмашинку Makita своими руками
• Чтобы не поскользнуться
• Эксплуатация каркасного бассейна
• Эффективная борьба с кротами

Источник: aaivanov.ru

Киномеханик – как это было (Часть 1)

Сегодня в очередной раз решил отойти от компьютерной тематики и поговорить о . кинотеатрах. Не домашних, как многие могли подумать, а о больших, со зрительным залом, с огромным экраном на всю стену. Хотя, именно в зал мы вряд ли попадём, так как сразу через служебный ход поднимемся к киномеханику. А пока будем подниматься по лестнице, перенесёмся в середину 90-х прошлого века, в эпоху плёночного кино. Итак, кому интересно – Добро пожаловать!

К моей превеликой радости так сложилось, что мне предоставилась возможность изучить принцип работы кинотеатра не только со стороны зрителя, но и со стороны того, кто это кино показывает. Учитывая мой школьный возраст в то время, а также то, что за всем эти можно было не просто понаблюдать, но и потрогать, и даже принять участие в показе, то впечатления и восторг остались на всю жизнь. Сразу хочу извиниться перед владельцами фотографий, использованных в данной статье. Возможности сделать свои у меня уже нет, так что пришлось воспользоваться чужими трудами, найденными на просторах Интернета.

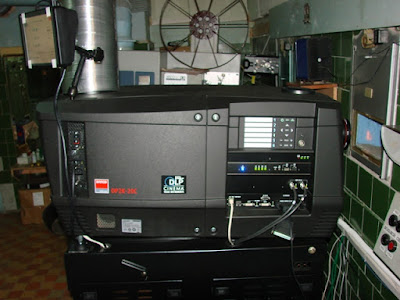

Итак, для начала, как выглядит проектор современного кинотеатра.

Вот такой цифровой агрегат, подключённый к ПК, на жёстком диске которого записан фильм. В кинотеатры нынче фильмы и приходят на жёстких дисках, либо скачиваются через Интернет на специальных сервисах дистрибуции.

Но за современным проектором можно разглядеть ещё один аппарат, на этот раз уже плёночный проектор MEO-5X чехословацкой фирмы Meopta.

Проектор рассчитан на 35 мм киноплёнку. Для непрерывного показа фильма в кинотеатре должно быть, как минимум, два таких аппарата (в нашем случае их было три). В отличие от цифрового кино, записанного на один диск, плёночный фильм был поделён на части по 10 минут каждая с целью удобства его эксплуатации, т.к. один 90-минутный фильм занимал около 3 километров плёнки и масса её шла на десятки килограмм. Поэтому и приходилось делить на части, а для незаметного перехода между частями и нужны были два проектора. Фильмы хранились в таких боксах:

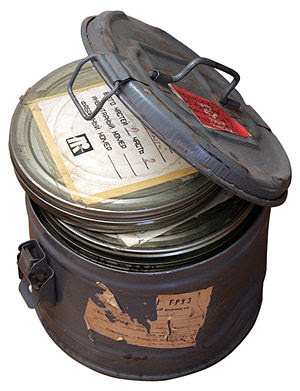

В одном большом ящике («фильмоноске») помещалось 5 плоских коробок с плёнкой. Пленка в коробке хранится без катушки – просто рулон, намотанный на пластиковую бобышку. Скорее всего, также для уменьшения массы. После поступления в кинотеатр пленка на специальных перемоточных столах сматывалась на бобины, часто несколько частей склеивались вместе, чтобы уменьшить количество переключений между проекторами.

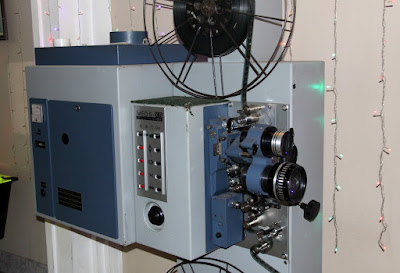

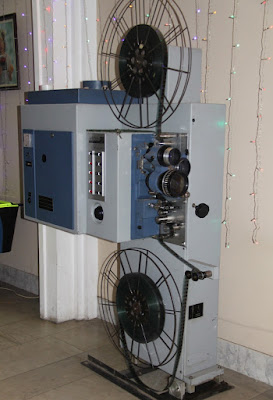

Немного расскажу про сам проектор. Вот основная его часть крупнее:

У дальнего его конца видно стрелочный ампер-вольтметр, ниже его кнопка, переключающая показания этого прибора с амперов в вольты, ниже его счётчик работо-часов, полезный при учёте времени работы аппарата и времени обслуживания. Ниже ручка-регулятор, предназначенная для изменения яркости свечения проекционной лампы в диапазоне 70-100%. Правее, за синей квадратной панелью прячется ксеноновая проекционная лампа мощностью 3 кВт. Поскольку за неё нельзя браться руками, то для транспортировки на лампу надевался пластиковый чехол.

Для контроля свечения проекционной лампы в панели предусмотрен круглый глазок с тёмным стеклом (как на сварочной маске). Перемещаемся ещё правее и видим панель управления с 10 кнопками и двумя лампочками – думаю, понятно, для чего она – для управления проектором. Под ней находится рукоятка ручного привода лентопротяжного механизма (за правильность названия не ручаюсь).

С помощью её можно вручную переместить заправленную в лентопротяжный механизм плёнку, чтобы точно выставить кадр. Кроме проекционной лампы в аппарате предусмотрена ещё одна, существенно меньшей мощности (обычная лампа накаливания).

После заправки ленты, заглянув в объектив, можно увидеть подсвеченный этой лампой кадр и с помощью описанной выше ручки точно установить его границы. Кстати, при работе проектора эта ручка вращается с нехилой скоростью – пальцы лучше держать подальше. Ещё правее находится лентопротяжный механизм и объективы.

Их три штуки на револьверном креплении для разных форматов фильмов (широкий, узкий и ещё какой-то, никогда у нас не использовавшийся). Для выбора нужного формата нужно было повернуть на нужный объектив и сменить кадрирующую рамку в лентопротяжном механизме. С передней стороны проектора можно заметить ещё одну странную рукоятку, к тому же, размещённую под углом.

С её помощью во время работы проектора можно поправить «поехавший» кадр. Ну, это когда вместо нормальной картинки на экране видно «низ-чёрную полосу-верх кадра». Зрители в зале при этом почему-то начинают кричать и свистеть киномеханику, хотя чтобы это услышать, нужно как минимум почти полный зал кричащих зрителей и более-менее тихий фильм.

Просто при работе кинопроектор очень шумный – его треск ни с чем не спутаешь. Плюс ещё колонка громко орёт, чтобы через треск ещё и звук контролировать. А зрительный зал ещё и звукопоглощающими панелями отделан от сильно буйных зрителей. В общем, если киномеханик зазевался – после сеанса зрителям лучше не показываться.

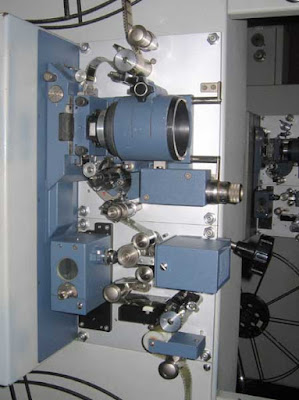

Лентопротяжный механизм – отдельная история.
