Отправлено 19 December 2013 — 21:37
Есть сигнал в формате lvds 4 контакта, есть какие-то варианты конвертировать его в итоге в формат hdmi?
Может кто-то знает людей которые это могут?
спасибо.
#2
OFFLINE gukov
Отправлено 19 December 2013 — 23:15
AUDI MMi3-4G, что ли?
Где используется? классический штекер LVDS 40-pin на матрице.
Multi Display of LVDS and HDMI on i.MX6QP board running Android 7.1.2 OS.
#3 OFFLINE maks_kos
Отправлено 20 December 2013 — 00:36
Мерседес audio 20 gl x166.
какой разъем на матрице не знаю, нужно разбирать. Между экраном и блоком кабель 4-х контактный.
#4 OFFLINE gukov
Отправлено 20 December 2013 — 00:48
Мерседес audio 20 gl x166.
какой разъем на матрице не знаю, нужно разбирать. Между экраном и блоком кабель 4-х контактный.
Да пофигу, что там у Вас на матрице. Это я для примера написал, когда LVDS c материнской платы использую и настраивается видео драйвером по конкретную матрицу.
На этом проводе может быть черт знает что. Для AUDI делает NVIDIA в двух вариантах.
Кто то возьмется делать LVDS-HDMI? Мало вероятно.
PS Можно что то придумать через GVif адаптер со входам RGB.
#5 OFFLINE maks_kos
Отправлено 20 December 2013 — 00:54
PS Можно что то придумать через GVif адаптер со входам RGB.
А поподробнее можно?
FullHD+ LCD with HDMI dualLVDS converter
RGB можно конвертнуть в HDMI Это уже проще.
Задача штатное изображение от штатного мафона загнать на другой монитор, не штатный.
На штатном выход LVDS а вход на не штатном только HDMI.
#6 OFFLINE gukov
Отправлено 20 December 2013 — 01:18
А поподробнее можно?
Задача штатное изображение от штатного мафона загнать на другой монитор, не штатный.
1 Вариант
Удалил самую поганую матрицу в A7.
На новой матрице
-DVI (HDMI)- новый системный блок.
-по LVDS (4 — pin) to RCA заводское изображение. Разобраться в картинки можно, но качество г. такой адаптер единственный в природе для AUDI-NVIDIA (джампером выбирается режим в которой он будет работать). Можно еще с камерой наколхозить, т.е оставить в системе две матрицы.
2 Вариант
Если в авто стоит «хорошая» матрица
Givif-адаптер, c помощь его в разрыв (через реле) заводской линии LVDS организовываем вход RGB, 2 RCA.
#7 OFFLINE maks_kos
Отправлено 20 December 2013 — 01:30
Штатная матрица отстой. Хочу заменить, а просто отказаться от штатной информации уже не так просто, много инфы.
Если я пришлю родное гу, возьметесь сделать адаптер? В любой формат, rca, svideo rgb, неважно. Главное картинку забрать.
А может можно будет на новый дисплей ее загнать по LVDS? Или это совсем сложно?
#8 OFFLINE gukov
Отправлено 20 December 2013 — 02:03
Штатная матрица отстой. Хочу заменить, а просто отказаться от штатной информации уже не так просто, много инфы.
На что менять собрались?
На крайний случай подумайте над колхозом с камерой на заводскую матрицу и похороните в глубине торпеды. С камеры уже в новый монитор.
Если я пришлю родное гу, возьметесь сделать адаптер? В любой формат, rca, svideo rgb, неважно. Главное картинку забрать.
Нет это исключено. Такие работы только в проектах под ключ.
#9 OFFLINE maks_kos
Отправлено 20 December 2013 — 02:09
На что менять собрались?
На крайний случай подумайте над колхозом с камерой на заводскую матрицу и похороните в глубине торпеды. С камеры уже в новый монитор.
Нет это исключено. Такие работы только в проектах под ключ.
А что есть проект под ключ?
ставить хочу Sony xel-1
#10 OFFLINE gukov
Отправлено 20 December 2013 — 02:26
ставить хочу Sony xel-1
Не задумывайтесь, я в любом случае не пойду на эту авантюру без готовой базы для вашего авто, да еще и с др. города.
Это устаревшая модель с корявым разрешением 960×540.
Под какие нужды этот понта-телек использовать будете?
Способ установки, т.е где и как будет инсталлирован в авто?
#11 OFFLINE maks_kos
Отправлено 20 December 2013 — 08:32
Не задумывайтесь, я в любом случае не пойду на эту авантюру без готовой базы для вашего авто, да еще и с др. города.
Это устаревшая модель с корявым разрешением 960×540.
Под какие нужды этот понта-телек использовать будете?
Способ установки, т.е где и как будет инсталлирован в авто?
Про какую готовую базу вы говорит? Можете обьяснить. Инсталл готовый или что?
Понто телек, с самой шикарной в мире картинкой
Фильмы буду смотреть. Инсталирован будет на торпедо. Вместо штатного.
#12 OFFLINE gukov
Отправлено 20 December 2013 — 08:58
Понто телек, с самой шикарной в мире картинкой
Что обзоров обчитались за 2008г или кто висяк предложил за не дорого.
Фильмы буду смотреть. Инсталирован будет на торпедо. Вместо штатного.
Транспорт какой?
Подумайте лучше о внедрение современной IPS панели с емкостным или резистивным тачсрином.
10″ с физическим разрешением 1366*768.
#13 OFFLINE maks_kos
Отправлено 20 December 2013 — 10:27
Что обзоров обчитались за 2008г или кто висяк предложил за не дорого.
Транспорт какой?
Подумайте лучше о внедрение современной IPS панели с емкостным или резистивным тачсрином.
10″ с физическим разрешением 1366*768.
Есть варианты с матрицами? Которые можно подключить, а не просто так. С видео входами. Для внешних источников
#14 OFFLINE gukov
Отправлено 20 December 2013 — 10:43
Есть варианты с матрицами? Которые можно подключить, а не просто так. С видео входами. Для внешних источников
Вот человек mirzo, Ваш земляк. За порядочность не отвечаю.
Может помоч собрать матрицу с контролером без корпуса.
PS продумайте конструкцию и схему интеграции оборудования, что бы нее получить дорогую корягу в хорошем авто.
#15 OFFLINE jeka_858
Отправлено 20 December 2013 — 20:36
может поможет.
может кто встречал адаптер
как на родной экран BMW CIC загнать HDMI, сигнал тоже LVDS
Источник: bluesmobil.ru

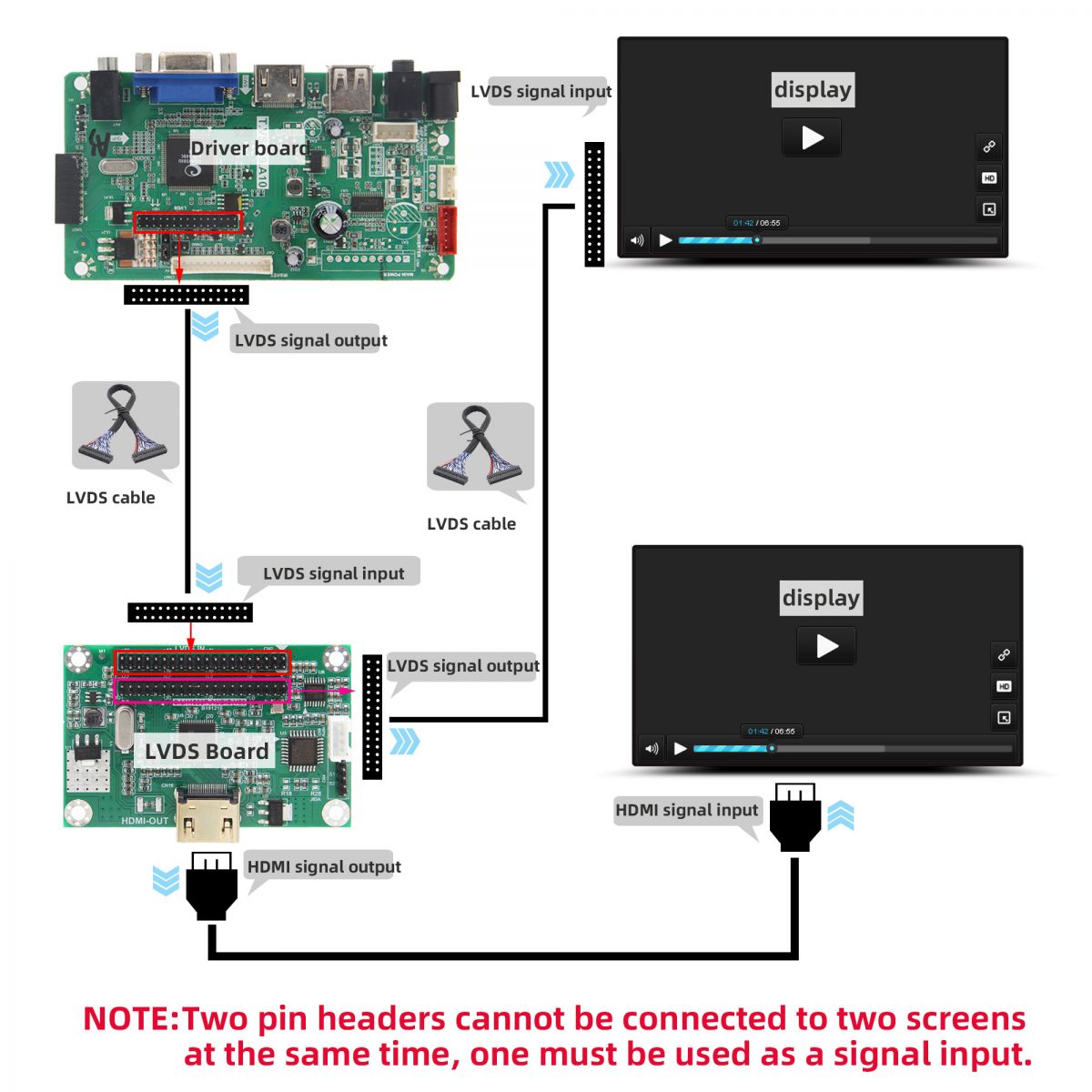

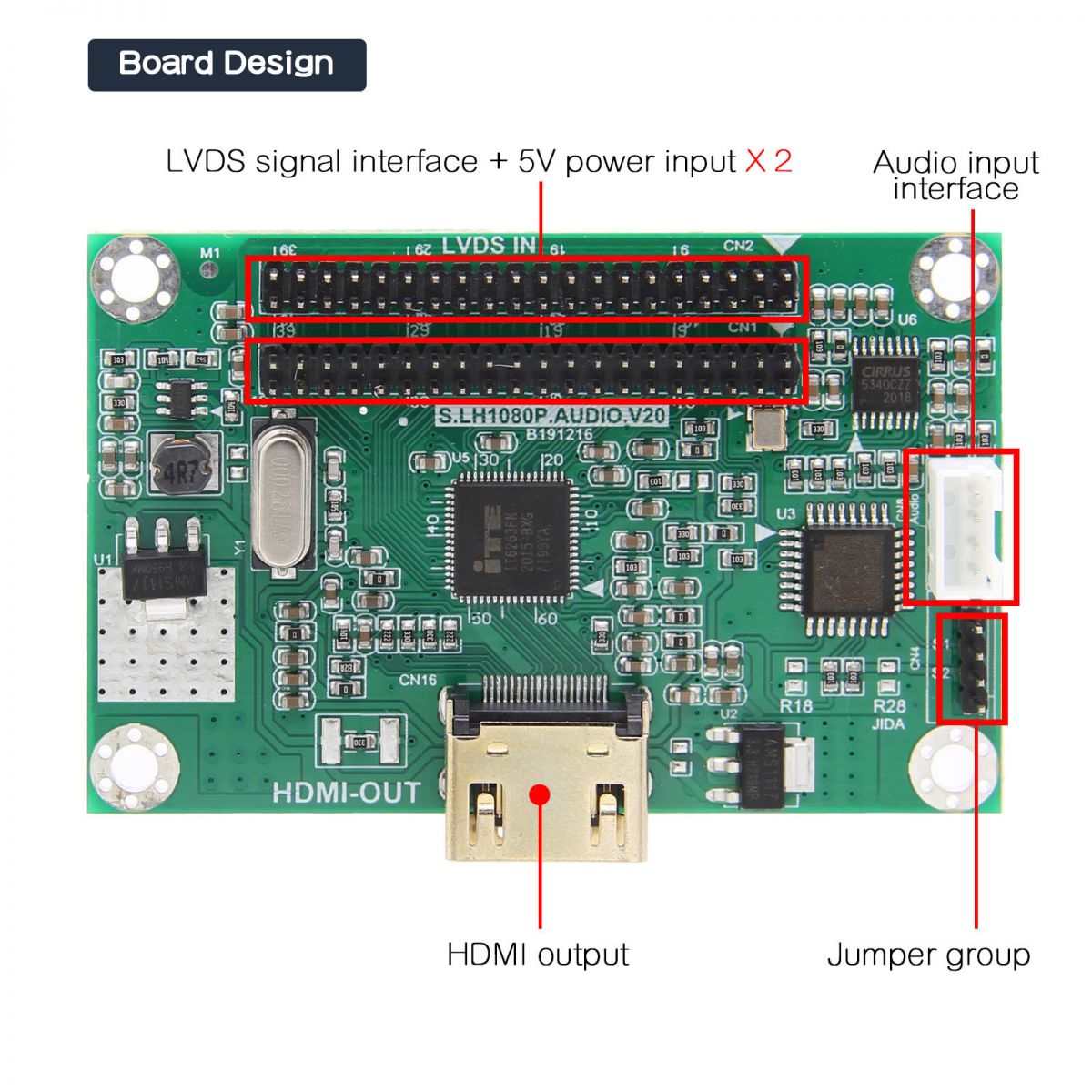

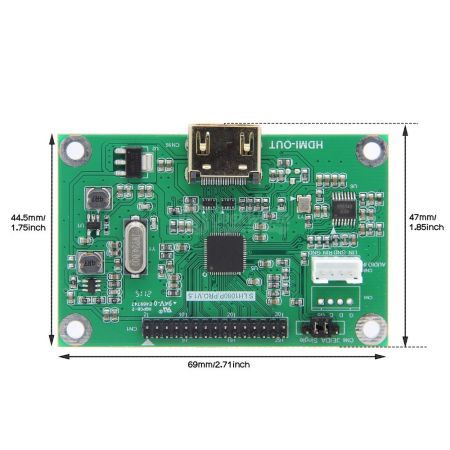

LVDS Adapter
Latest V1.5 Version(Third Generation): Release at May 10th 2021.
Resolution switch: The default mode is Dual 8 mode, short Pin 3 and Pin 4 to Single 8 mode.
LVDS signal source: The default is VESA, short Pin 1 and Pin 2 to JEIDA.
Please note that you must re-power after all the mode change.
New Version(Second Generation):
The default is Dual 8 mode, can switch to Single 8 mode by shorting GND and S1.
LVDS signal source: The default is VESA, please short S2 and GND if you need JEIDA.
Old Version(First Generation):
Document
Video
The follow videos are just for reference, and we can not guarantee the compatibility, please understand.
Comptible Monitor
This data is tested by our customers, we will continue to sort out compatible models, pls kindly let us know if you have any updation, thanks!
- V1.5 Model: NEC E242N
- V20 Model: AOC I2276VW
FAQ
Q: Why the image cuts in and out? (screen flicker )
A: The mainboard LVDS output need to turn off NOSSC(Spread Spectrum function) and turn on the FREERUN function. The mainboard does not turn off the NOSSC, the frequency is unstable and the screen will flicker.
Note: If you use the ARCADE1UP machine, you may not able to turn off Spread Spectrum function, as it is NOSSC is a software function of the mainboard, the ARCADE1UP machine is a finished product, please understand.
Q: Why a yellow screen? (a yellow tint; yellow colors;Outputs yellow signal )
A: This is an EDID compatibility problem, because there are too many types of screens on the market, the EDID recognition of different monitors may be wrong, resulting in incorrect colors.(This issue maybe fixed by modify the program.)
Q: Is there a way to reflash the firmware on this board so it turns the Double 8 to a Single 8?
A: 1. Please confirm which version your board is.
2. If it is the version as picture shows;
you could weld a 0ohm-0603-±5%-1/10W resistance on R18 position.
R28 is used to switch the JEIDA signal, it is VESA signal when without the resistance.
If your board is the newest version then you could switch to Single 8 mode by shorting GND and S1.
Does the LVDS to HDMI Adapter supports non-standard resolutions, for example 800×800?
Sorry, we can not guarantee the compatibility, you can do the test and let us know the result, thanks!
Is it possible to configure the ITE chip to support dual channel 6-bit inputs?
Yes, this is possible but need to configure Double 6 program, the program needs to be changed.
Q:I need to know if this board will accept without damage an LVDS 12Vdc input instead of 5Vdc input?
A：This LVDS compatible with 5V-12V，so you can try 12V.
Q: Why does the LVDS blank out for 1 to 2 seconds every once in a while?
A: The LVDS needs a Stable signal from the motherboard ,so please check your motherboard software,As the blank out issue is because the LVDS output signal of the motherboard is unstable and the frequency is not fixed, so please close the motherboard signal spreading function and turned on the FREERUN fixed frequency function.
Q; What CN4 is used for the LVDS V1.5?
A: CN4 interface definition: G-GND, D-SDA, C-SCL, G5-5V
Источник: wiki.geekworm.com
