С начала июня в углу экрана телевизора рядом с логотипом телеканала появилась литера «А». Как пояснили в пресс-службе филиала ОТРС «Пермский КРТПЦ», наличие на экране литеры означает, что зритель смотрит старый аналоговый телевизор, либо пользуется новым телевизором, не переключенным в режим приема цифрового сигнала.
Маркировка аналоговых телеканалов осуществляется РТРС совместно с федеральными телеканалами. Аналоговый телесигнал сопровождается специальной литерой «А», добавленной к логотипам аналоговых версий телеканалов «Первый канал», НТВ, 5 Канал, Рен-ТВ, а также в скором времени «Россия 1» и СТС. В цифровой версии указанных каналов литера отсутствует.
Внедрять маркировку будут вплоть до завершения поэтапного сокращения аналогового вещания. Напомним, в 2019 году в России планируют отказаться от аналогового телевидения. Маркировки нацелены на то, чтобы телезрителям было проще узнать, какой телесигнал они используют – аналоговый или цифровой.
Как настроить бесплатные TV каналы .
Если на экране есть литера «А», необходимо проверить в настройках телевизора, доступен ли прием цифрового сигнала. Если телевизор не принимает цифровой сигнал, до января 2019 года можно приобретения новый телевизор или цифровую телеприставку. Владельцы старых аналоговых телевизоров, которые не приобретут новое оборудование до этого времени, потеряют возможность смотреть большинство федеральных телепрограмм.
Переход на цифровое вещание является частью федеральной целевой программы «Развитие телерадиовещания в Российской Федерации на 2009–2018 годы». Второй мультиплекс в Перми был запущен в начале января 2017 года. К имеющимся в составе первого мультиплекса 10 бесплатным каналам в цифровом качестве добавилось еще 10 (в первый мультиплекс входят в основном государственные, новостные каналы, а во второй – коммерческие и развлекательные). А с 1 августа в цифре появились программы ГТРК «Пермь».
Переход на цифру для зрителей бесплатный, однако для этого телевизор должен иметь встроенную функцию DVB-T2, в противном случае необходимо приобретать приставку.
Источник: www.business-class.su
Телевизионный канал (полоса радиочастот)

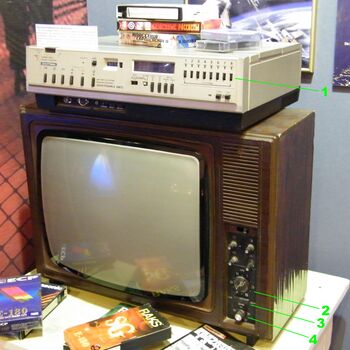

Советский видеомагнитофон «Электроника ВМ-12» (вверху):
1 — кнопки переключателя программ. Каждая кнопка могла быть настроена на любой метровый или дециметровый канал.
Настойка каналов на Samsung Самсунг дубликат Китай Корея Q90
Советский чёрно-белый лампово-полупроводниковый телевизор 1980-х годов (внизу):
2 — рукоятка селектора метровых каналов.
3 — переключатель между «метровым» и «дециметровым» селекторами каналов.
4 — рукоятка плавной настройки дециметровых каналов.
Не каждый советский телевизор комплектовался на заводе селектором дециметровых каналов, хотя возможность самостоятельной установки была. Дело в том, что в СССР телепередачи в дециметровом диапазоне велись только в нескольких крупных городах.
Телевизио́нный кана́л — полоса радиочастот в диапазоне метровых и дециметровых волн (МВ и ДМВ), предназначенная для передачи в сетях эфирного, кабельного или мобильного телевидения:
- радиосигналов изображения и звукового сопровождения одного аналогового телеканала;
- цифровых сервисов в составе одного мультиплекса, как правило — нескольких телеканалов и (или) радиоканалов.
Последнее можно отнести и к спутниковому телевидению. Однако традиционно для него в данном случае используется термин «транспондер», что не совсем точно, так как транспондер — это физическое устройство, а не полоса радиочастот. С другой стороны, диапазоны спутникового телевидения расположены на сверхвысоких частотах, а ширина полосы исчезающе мала по сравнению с абсолютными частотами мультиплексов (транспондеров), которые могут и не иметь стандартных значений границ радиочастот.
Не следует путать радиотехнические средства, обеспечивающие передачу аудиовизуальной информации, с самой этой информацией, которую пользователь может увидеть на экране своего телевизора (новости, концерт, фильм или настроечную таблицу). Собственно полоса радиочастот не является строго телеканалом, наоборот — как аналоговые, так и цифровые стандарты определяют необходимую им ширину радиочастот для одного канала (или мультиплекса), а их границы регламентируются стандартами отдельных стран. Термин телевизионный канал (телеканал, ТВК) продолжает использоваться и в контексте цифрового вещания, так как для границ мультиплексов в большинстве случаев сохранены и полосы и номера ТВК, соответствующие аналоговому телевещанию.
Использование
Часть спектра в полосе телевизионного сигнала SECAM-D/K. График относительно несущей изображения.
Спектр в полосе телевизионного сигнала PAL-I.
Спектр в полосе телевизионного сигнала NTSC-M.
Спектр в полосе телевизионного сигнала DVB-T2
на примере эфирного ТВК 53.
Основная статья: Стандарты телевизионного вещания
См. также: Телевизионный сигнал и Мультиплекс (телевидение)
Исторически сложилось, что в разных странах используются разные телевизионные стандарты. Независимо от распространённости стандартов в мире, они входят в две основные группы, отличающиеся принципом кодирования сигнала — аналоговое телевидение и цифровое телевидение. Аналоговые стандарты (см. таблицу) в свою очередь отличаются друг от друга значениями:
- несущих частот изображения и звука,
- ширины полосы радиочастот целого канала и её составляющих — полос яркости, цветности и звука,
- частотных границ каналов и их нумерацией,
- числом строк и полярностью видеосигнала,
- частот кадровой и строчной развёртки,
- а также применяемыми стандартами кодирования цвета (NTSC, PAL, SECAM) и другими техническими особенностями.
Цифровые стандарты наследуют из этого списка ширину полосы радиочастот канала (первоначально аналогового) и вместе с ней границы большей части каналов (зависит от страны), несущей частотой можно условно считать середину данной полосы, что строго говоря не верно, ибо спектр цифрового сигнала сложен из множества отдельных элементов и лишь на графическом изображении выглядит как например аналоговый спектр яркости с центром в середине полосы. Цифровые стандарты разработаны европейской группой DVB, есть и стандарты, созданные силами отдельных стран (США, Япония, Китай и Корея). Остальные страны принимают либо наиболее распространённые DVB-стандарты, либо — американские ATSC, японские ISDB, китайские DTMB [en] . Южнокорейский стандарт DMB применяется в мобильном сегменте и для повсеместного вещания не предназначен. Во многих странах уже прекращено аналоговое вещание.
Типичная ширина полосы может составлять 17 /10, 5, 6, 7, 8 и 10 МГц, чаще используется ширина в 8 МГц. Значение ширины полосы прямо пропорционально количеству передаваемой в спектре информации, а также влияет на помехоустойчивость.
Абонент принимает аналоговые телевизионные сигналы и (или) цифровые мультиплексы либо через эфир (с помощью индивидуальной или коллективной антенны), либо при посредстве кабельных операторов. Эти операторы могут ретранслировать частотные каналы по своим кабельным сетям, изменив при этом номера , занимаемые ими в эфире. Такая же ситуация возможна в системах коллективного телеприёма отдельного жилого дома или гостиниц, санаториев и так далее. В разных населённых пунктах один и тот же аналоговый телеканал может передаваться в эфир на разных частотных каналах, например во Владивостоке российский «Первый канал» передавался на первом метровом канале, в Хабаровске — на третьем, а в посёлке Хор — на девятом, равно как и общероссийские цифровые мультиплексы «РТРС-1» и «РТРС-2» имеют индивидуальную частотную сеть вещания в зависимости от региона страны. В ряде случаев (ввод в строй новых мощностей на телецентре, ремонт телепередающей аппаратуры, изменение контракта между собственником средства массовой информации и передающим телерадиоцентром) вещание может быть продолжено на другом частотном канале.
Некоторые бытовые электронные устройства (например, советские игровые приставки «Видеоспорт-3», «Электроника Экси Видео 01» и др.), приставки «Dendy», бытовые видеомагнитофоны, домашние компьютеры 1980-х — начала 1990-х годов («БК», «Микро-80» и др.) подключаются к телевизору с помощью антенного коаксиального высокочастотного кабеля. В этих устройствах имеется модулятор высокой частоты одного ТВК, тюнер телевизора может настраивается на его приём ровно также как и на обычный эфирный или кабельный аналоговый частотный канал. Частота модулятора канала (номер ТВК), в свою очередь, также настраивается, во избежание помех от эфирного вещания.
| 7 | 5 | 5,5 | 0,75 | вещание сворачивается, только МВ |
| 8 | 6 | 6,5 | 0,75 | см. таблицу ниже, только МВ |
| 8 | 5 | 5,5 | 0,75 | вещание сворачивается, только ДМВ |
| 8 | 5 | 5,5 | 1,25 | вещание сворачивается, только ДМВ |
| 8 | 5,5 | 5,9996 | 1,25 | вещание свёрнуто |
| 8 | 6 | 6,5 | 0,75 | см. таблицу ниже, только ДМВ |
| 8 | 6 | 6,5 | 1,25 | вещание свёрнуто |
| 8 | 6 | 6,5 | 1,25 | вещание свёрнуто |
| 6 | 4,2 | 4,5 | 0,75 | вещание практически свёрнуто, только Куба и Бразилия |
| 6 | 4,2 | 4,5 | 0,75 | Аргентина, Парагвай, Уругвай |
Стандарты полос телевизионных каналов
В России и на постсоветском пространстве
В таблице представлены частотные диапазоны и частотные телевизионные каналы, используемые в России и на постсоветском пространстве, а также в бывших социалистических странах. Этот телевизионный стандарт в целом соответствует стандарту OIRT.
Стандарты разложения, применявшиеся в большинстве стран-участниц организации «OIRT» — «D» для МВ и «K» для ДМВ, а стандарт кодирования цвета — SECAM, поэтому в качестве наименования данного стандарта чаще встречается обозначение «SECAM-D/K». Впрочем, после распада СССР некоторые телецентры и особенно кабельные операторы передают цвет и в стандарте PAL или даже в PAL+. После интеграции «OIRT» в организацию «EBU» и с распадом организации «СЭВ» стандарт SECAM постепенно заменялся на PAL и в Восточной Европе. Номера и частоты каналов при этом сохранялись, но в ряде стран произведено перераспределение частотных ресурсов в пользу иных видов связи, отличных от аналогового эфирного телевидения, как в диапазоне ДМВ, так и в МВ.
Кроме стандартов разложения аналогового телевидения (см. таблицу выше), под обозначениями «D» и «K» (и другими) понимают и стандарты границ частотных каналов в соответствующих диапазонах частот, особенно за пределами постсоветского пространства. Тем не менее, система «K» для ДМВ в этом отношении практически идентична системам «I», «G», «H» и «L» с последовательностью каналов начиная с 21-го. А система «D» для МВ более оригинальна, в современном виде (с 1965 года) она представляет собой 12 каналов, последовательность которых соблюдается лишь внутри трёх поддиапазонов (I, II и III). От прежней системы OIR (наименование организации «OIRT» до 1960 года) из 13 каналов в МВ (выпускавшиеся в 1950-е годы советские телевизоры могли принимать от трёх до пяти частотных телевизионных каналов [1] ) сохранились лишь три — современные 1-й, 2-й и 3-й. Таким образом, 1-й и 2-й каналы представляют собой один из старейших в мире ТВ-диапазон I (48,5—66 МГц), 3-й канал дал начало оригинальному ТВ-диапазону II (76—100 МГц), но ТВ-диапазон III имеет близкие аналоги в других системах.
Кроме России, стандарт OIRT (или «SECAM-D/K») используется (или использовался) в следующих странах:
Из этой таблицы видно, что ширина полосы частот каждого канала (или мультиплекса) составляет 8 МГц, и эти полосы идут подряд. Защитные полосы (расфильтровки) включены в основную ширину полосы частот канала. Несущая частота сигнала звукового сопровождения (в этой таблице) на 6,5 МГц больше несущей частоты видео. Передаваемый спектр цифрового стереосигнала NICAM — +5,85 ± 0,25 МГц от частоты видеосигнала [ источник не указан 3399 дней ] .
В некоторых социалистических странах
- На Кубе используется NTSC-M, как в США. Несовместим с российским. Несущая частота сигнала звукового сопровождения на 4,25 МГц больше несущей частоты видео, количество строк — 525.
- В Китае используется PAL-D, совместим с российским стандартом, кроме цвета, разница — практически только в нумерации каналов.
- В КНДР и Румынии — PAL-D/K, совместим с российским стандартом, кроме цвета, разница — практически только в нумерации каналов.
- В Югославии и Албании — PAL-B/G (как в ФРГ), несовместим с российским. Несущая частота сигнала звукового сопровождения на 5,5 МГц больше несущей частоты видео.
- В ГДР использовался SECAM-B/G, несовместим с советским. Совместим по частотам с стандартом ФРГ, кроме цвета.
В остальном мире
Основная статья: Частоты телевизионных каналов
Когда речь идёт о совместимости стандартов, следует помнить, что существуют мультисистемные телеприёмники, способные работать без проблем в очень многих странах.
См. также
Примечания
- ↑Ельяшкевич С.А. Справочник по телевизионным приёмникам. — 3-е изд.. — Л. : Энергия, 1964. — С. 246. — 272 с.
- ↑ 2,02,12,22,32,42,5ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений.(неопр.) . Дата обращения: 18 октября 2014.Архивировано 24 октября 2017 года.
- ↑ 3,03,13,23,33,43,5 ГОСТ Р 52023-2003. Сети распределительные систем кабельного телевидения. Основные параметры. Технические требования. Методы измерений и испытаний.
- ↑ 4,04,1 ГОСТ Р 51107-97. Системы стереофонического радиовещания. Основные параметры. Методы измерений.
Литература
- Справочная книга радиолюбителя-конструктора. книга 1; М., Радио и Связь, 1993; стр 95
- С. А. Ельяшкевич, стр 22
Для улучшения этой статьи желательно:
- Найти и оформить в виде сносок ссылки на независимые авторитетные источники, подтверждающие написанное.
Источник: xn--h1ajim.xn--p1ai
Стандарты телевизионного вещания
Стандарт телевизионного вещания — система кодирования видеосигнала для его эфирной передачи. Уже в эпоху чёрно-белого телевидения возникло несколько разных стандартов разложения изображения, отличавшихся числом строк, частотой кадров и другими параметрами. Переход к цветному телевидению умножил число систем, так как на разные стандарты разложения накладывались стандарты кодирования цвета (NTSC, PAL, SECAM).
Впоследствии часть систем «вымерла»; с другой стороны, распространились многосистемные телевизионные приёмники, так что сейчас разнообразие систем не создаёт проблем для телезрителей.
В настоящее время идёт внедрение цифрового телевидения и телевидения высокой чёткости.
Число строк
Чем выше число строк, тем качественнее и чётче изображение, и тем больше информации на экране. В то же время, чем выше число строк, тем шире должна быть используемая полоса частот (соответственно тем меньше можно создать телеканалов). Считается, что обычному кинокадру на 35 мм плёнке соответствовало бы телевизионное изображение с 900 строками.
В телевидении стандартной четкости такое качество не достигается. Европейский стандарт разложения для передачи использует 625 строк, из которых активных, то есть, видимых на экране — 576. Американский стандарт использует 525 строк из которых активных — 480 (стандарт VGA). Во Франции существовала система с 819 строками, но сейчас она уже вымерла (такой канал занимал полосу 14 МГц).
Современные стандарты телевидения высокой четкости предусматривают количество строк 720 (HD) и 1080 (Full HD), что обеспечивает высокое качество изображения. Использование для передачи цифрового сжатия потока видеоданных позволяет передавать такое изображение по относительно узкому каналу. Дальнейшим продолжением тенденции повышения чёткости является распространение телевидения сверхвысокой чёткости (Ultra HD/4K и 8K).
Частота кадров
В большинстве телевизоров кадры показываются с той же частотой, с какой они передаются (поскольку раньше было сложно реализовать что-либо другое). При этом частота кадровой развёртки вдвое выше частоты кадров из-за использования чересстрочной развёртки. На ранних стадиях развития телевидения инженеры боялись, что переменный ток в сети питания будет создавать помехи на экране, поэтому частота кадровой развёртки была выбрана в точности равной стандартной частоте переменного тока (50 Гц в Европе, 60 Гц в Америке) — чтобы возможные помехи были статическими, а не имели вид дрожания. Эти опасения, впрочем, оказались необоснованными, но после начала массового внедрения телевещания было уже поздно что-то менять.
То, что частота кадров на телевидении (25 или 30 кадров в секунду) отличается от частоты кадров в кино (24 кадра в секунду), создаёт определённые неудобства. В Европе на телевидении фильмы прокручивают чуть быстрее (на 4 %; соответственно, и звук становится более высоким); в Америке при телекинопроекции применяется сложная интерполяция, обеспечивающая плавный перевод кадровой частоты кинематографа в кадровую частоту телевидения. Первые такие технологии вызывали неизбежную прерывистость движения на экране при переводе кинофильмов на телеэкран. Современные технологии делают изображение плавным, за счет более сложных алгоритмов интерполяции. Дешевизна и совершенство современных технологий кадровой интерполяции позволяют делать её даже при телекинопроекции в европейском стандарте разложения, поэтому на современном телевидении кинофильмы показываются с истинной частотой киносъемки в 24 кадра в секунду, чтобы предотвратить ускорение темпа движения и повышение тональности фонограммы.
Соотношение сторон кадра
Во всех системах телевидения стандартной четкости соотношение сторон кадра составляет 4:3 — это соответствует «Академическому» и наилучшим образом вписывается в обычный формат кинематографа 1,37:1. В странах Центральной и Западной Европы (Голландия, Германия, Британия и т. д.) в аналоговом и цифровом наземном вещании с конца 90-х годов наряду с обычным стандартом PAL также используется стандарт PalPlus. Это модификация PAL с соотношением сторон телевизионного кадра 16:9 и увеличенным количеством элементов в строке — 1024 вместо стандартных 720. Все стандарты телевидения высокой четкости изначально разрабатывались с соотношением сторон кадра 16:9, что позволяет наилучшим образом вписать в экран большинство форматов телевизионного и кинематографического изображения.
Аналоговые системы
Системы цветного телевидения обозначаются так: например, SECAM-D обозначают сигналы стандарта D, на которые наложены цветные сигналы системы SECAM. Неприменяемые стандарты отмечены серым.
Стандарты B и G, D и K аналогичны по характеристикам, лишь заданы для разных диапазонов частот, поэтому тюнеры, как правило, поддерживают оба, обозначая их, соответственно, B/G и D/K.
Цифровые системы
Основное преимущество цифрового телевидения заключается в улучшенном качестве изображения и звука. Кроме того, цифровое телевидение дает широкие возможности для дополнительных сервисов. На одном частотном канале, по которому раньше передавалась одна телевизионная программа, теперь можно передавать сразу несколько. В цифровом телевидении, в отличие от аналогового, используются свои стандарты эфирного вещания, в том числе высокой чёткости.
