Необходимость в сетевом кабеле с вилками RJ-45 может возникнуть по разным причинам, и не всегда под рукой есть готовый провод. Но сделать его можно своими силами без особых проблем.
Павел Горбачев
Если у вас есть провод и коннекторы, то потребуется совсем немного времени и сил, чтобы превратить их в полноценный работающий кабель для соединения устройств. В случае, когда под рукой есть специальные пресс-клещи кримперы, ситуация упрощается.
Кримперы
С помощью этого инструмента можно и снять изоляцию с кабеля, и обрезать провода, и обжать коннектор. Но если кримпера нет, то хватит одного ножа, чтобы проделать все необходимые операции. Перед началом работы надо только определиться со схемой обжима — прямой (Straight), который на рисунке обозначен как Figure A, либо перекрёстной (Crossover), изображённой под Figure B.
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Первая применяется для соединения разных устройств (роутера и компьютера, например), а вторая — для одинаковых (двух компьютеров).
Ремонт кабеля HDMI, ремонт своими руками. Кабель HDMI. Как отремонтировать HDMI
Правда, современные гаджеты уже научились самостоятельно определять схему обжима проводов и подстраиваться под неё, поэтому можно использовать любое расположение проводов в коннекторе.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Порядок работы
Когда всё готово к работе, можно приступать непосредственно к обжиму кабеля:
- Необходимо снять внешнюю изоляцию кабеля;
- Расправить внутренние провода в соответствии со схемой обжима;
- Если внутри кабеля есть пластиковая или металлическая центральная жила, её необходимо обрезать по уровню снятой изоляции;
- Примерьте провода к коннектору — они должны до упора входить в посадочные места, а край провода с целой изоляцией должен заходить под зажим-фиксатор коннектора;
- Вставьте провода в направляющие каналы коннектора;
- Зажмите фиксатор коннектора, закрепив провод по изоляции;

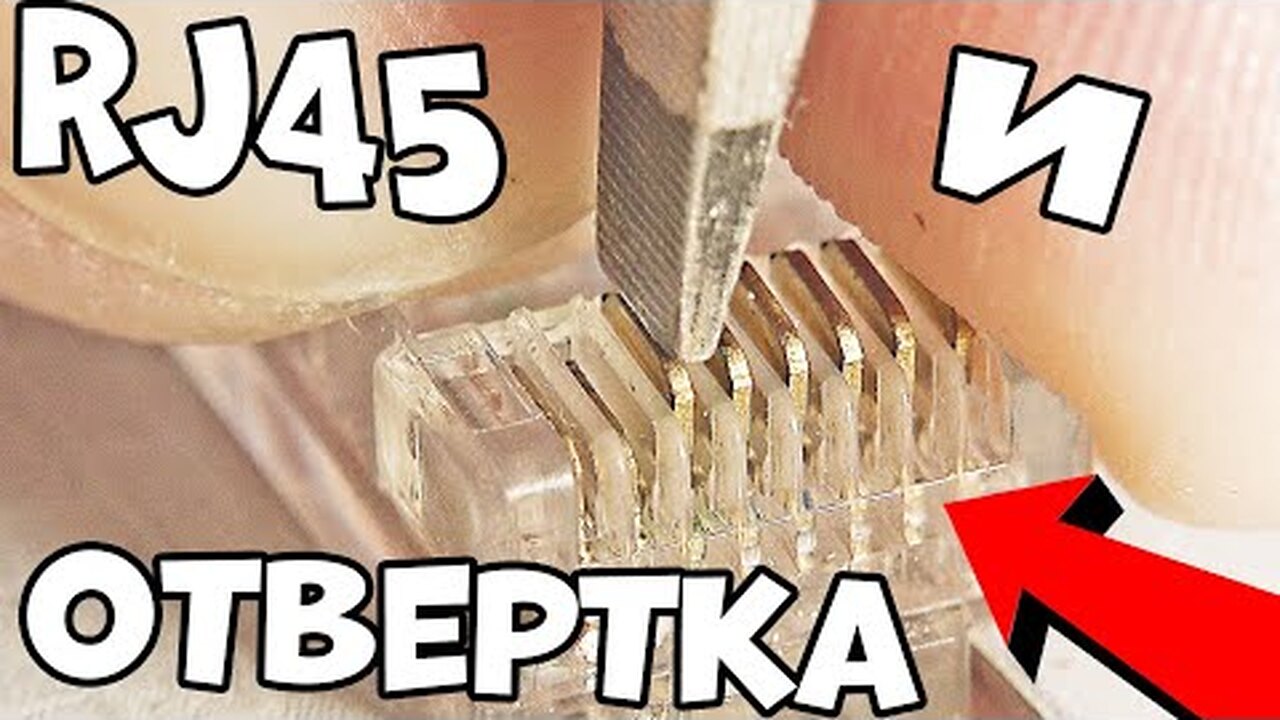

- Утопите контакты коннектора в жилы кабеля (сделать это можно либо отвёрткой, либо с помощью ножа);
- Проверьте качество работы, «прозвонив» коннектор мультиметром в режиме измерения сопротивления, или просто попробуйте подключить устройства новым кабелем;
0 РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
- Если кабель не работает, проверьте качество соединения контактов коннектора с жилами кабеля и схему обжима (при необходимости обрежьте коннектор и повторите всё вышеописанное снова);
- Повторите проделанные операции со вторым концом кабеля.
Таким образом, воспользовавшись нашим алгоритмом, вы сможете без проблем самостоятельно обжать интернет-кабель без специального оборудования — кримпер просто облегчит работу, но и без него у вас всё получится, если вы будете внимательные и аккуратны.
Загрузка статьи.
Источник: www.mentoday.ru
Как обжать витую пару: пошаговая инструкция
После знакомства со схемами и стандартами обжима кабеля «витая пара», а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…
Кабель utp с экранированной RJ45
Материалы и инструменты
Прежде чем приступать к операции, подготовьте следующее:
- Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ — максимальная длина сегмента — 100 м.
Кабель UTP 4 пары
- Коннекторы RJ45 (8Р8С) — минимум два на один почт-корд. Это небольшие «детальки» из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные «ножи», которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен «язычком» — фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы — покрытые слоем металла, который внутри соединяется с экраном провода.
- Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.
- Стриппер — нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.
- Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара — все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.
Тестер для сетевого кабеля
Схемы опрессовки
Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая — между двумя свитчами или двумя ПК.
Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки — они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.
Порядок обжима
Наконец, переходим к основному — к тому, как правильно обжимать витую пару. Рассказываем пошагово:
- Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно — выравнивать его вы будете потом;
- Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;
Снимаем изоляцию
Отмеряем зачищенные жилы
Срезаем лишнее
Надеваем коннектор
Обжимаем коннектор
Проверяем правильность и надежность соединения
При обнаружении дефекта кабель придется опрессовать заново. Если все нормально — он готов к использованию.
Заключение
Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось — с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен «помучаться» десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.
В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.
О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.
Источник: o-vitoipare.ru
Обжим витой пары
Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.
Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.
Обжимка витой пары — какие инструменты нужны
Как это сделать? Все просто, для этого нам понадобиться.
Сетевой кабель или, как его еще называют, витая пара.
Специальный инструмент — обжимка. Предназначен для обжатия сетевого провода.
Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем.
Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.
Распиновка витой пары
Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.
А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B.
Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:
На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, — A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.
Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом «Кросс» или, как еще называют «Кроссовер», как на картинке:
При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каждом конце провода.
Правильная обжимка сетевого кабеля
Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:
- Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.
- Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
- Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:
- Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
- Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.
Если все делать аккуратно, у вас обязательно получится.
Подключение витой пары
Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.
Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России.
