Тенденция к слиянию различных услуг связи (передача данных, голоса и видеоизображения), вероятно, заставит крупных региональных провайдеров подумать о построении мультисервисных сетей доступа, объединяющих все возможные коммуникационные услуги.
Основой при построении такой сети могут служить широкополосные сети кабельного телевидения (КТВ).
Известно, что для работы Internet нужна двунаправленная передача данных: к абоненту (прямой канал, Downstream) и от абонента (обратный канал, Upstream). Телевизионные же сети по своей идеологии однонаправленны (только к абоненту). Для организации обратного канала с минимальными затратами пригодна городская телефонная сеть (рис. 1).
 |
| Рис. 1. Передача данных через сеть КТВ: обратный канал организован через городскую телефонную сеть (ГТС) |
Абонентам сети необходимо устанавливать кабельный модем, а также модем или ISDN-адаптер для передачи данных через ГТС (существуют кабельные модемы со встроенным телефонным модемом, так, модель 3Com VSP Plus имеет встроенный 56-кбит модем для передачи исходящего трафика).
Как провести кабельное ТВ в частный дом?
Кабельный модем подключают коаксиальным кабелем к телевизионной разводке компании-оператора КТВ с помощью разветвителя. Второй выход разветвителя соединяется с телевизором абонента. К компьютеру кабельный модем подключают через порт Ethernet 10Base-T. Сейчас также применяют USB-интерфейс, не требующий установки сетевой платы в компьютер пользователя.
Конечно, таким образом можно подключить и целые локальные сети. У провайдера Internet в этом случае устанавливается головная станция кабельных модемов (CMTS — Cable Modem Termination System), способная обслуживать несколько тысяч пользователей. В кабельной сети модемы взаимодействуют только с головной станцией провайдера, а не между собой. Головная станция, используя временное мультиплексирование, работает с каждым кабельным модемом в соответствии с его классом обслуживания.
Недостатками описанной схемы являются небольшая пропускная способность обратного канала, зависимость от компании, предоставляющей телефонные услуги, невозможность пользоваться телефоном при работе в Internet. Однако эта схема не требует перестройки существующих сетей кабельного телевидения, а также провайдер может использовать уже отлаженные механизмы авторизации пользователей в сети.
Двунаправленную передачу данных через сеть КТВ можно организовать и иначе.
Схема, представленная на рис. 2, обеспечивает постоянный высокоскоростной доступ к ресурсам Internet в режиме on-line при свободной телефонной линии. Провайдер в этом случае получает возможность круглосуточно проводить мониторинг сети, контролировать состояние модемов, что позволяет выявлять возможные неисправности на ранней стадии.
При такой схеме легко подключить к сети локальные сети офисов (или небольшие «квартирные» сети), возможна установка серверов Internet и у абонентов. Однако подобная организация обратного канала передачи данных требует больших начальных затрат, установки дополнительного оборудования. Кроме того, необходимо выстроить систему оплаты, учитывающую трафик, создаваемый абонентами, что является более сложной задачей, нежели учет времени соединения. Вероятно, большинство компаний, желающих предоставлять услуги связи по сетям КТВ, пойдут по пути постепенного развития, реализовав сначала первую схему, а постепенная модернизация существующей кабельной сети позволит перейти ко второй схеме.
Как ПРАВИЛЬНО ПРОВЕСТИ тв кабель своими руками в квартире с готовым ремонтом
 |

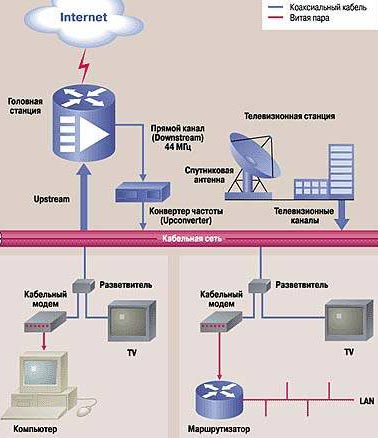

| Рис. 2. Двунаправленная передача данных через сеть КТВ |
Прямой канал организуется в диапазоне частот от 50 до 860 МГц, обратный — от 5 до 50 МГц. Однако станции обычно «излучают» на промежуточной частоте 44 МГц. Это сделано для того, чтобы каждый кабельный оператор имел возможность адаптировать станцию для работы в своей сети согласно утвержденному частотному плану. Прямой канал занимает полосу одного телевизионного канала; для преобразования частоты несущей устанавливается Upсonverter — отдельное устройство, которое иногда интегрируется в корпус головной станции.
Обратных каналов, как правило, несколько. Это связано с тем, что в обратном канале заметно влияние различных помех, скажем, от работающих вблизи кабельной сети радиопередатчиков, неплотно состыкованных соединений и разъемов.Физическое разделение обратных каналов (например, «приходящих» из разных микрорайонов) исключает их взаимное влияние. В прямом канале, работающем на более высокой частоте, таких проблем не бывает: на коротком отрезке сигнал может передаваться даже по воздуху.
Высокая скорость передачи данных, постоянный доступ к ресурсам Internet в режиме on-line при свободной телефонной линии и главное — сравнительно низкая стоимость кабельных модемов и услуг по доступу к широкополосной сети дают основания полагать, что этот сектор телекоммуникационных услуг завоюет в ближайшее время большую популярность.
Данила Хорохоров — ведущий специалист отдела глобальных сетей и оборудования компании RRC.
Оборудование для подключения к сети КТВ
Следует отметить, что возникновение новой технологии вызвало на свет целый ряд кабельных модемов, таких как LANcity (Nortel Networks), SurfGate (ECI Telecom) и др. Эти модемы не взаимозаменяемы, каждая система имеет свои характеристики, и провайдер может предложить пользователям работу только с определенным набором кабельных модемов конкретного производителя.
С появлением международного стандарта ITU-T J.112 сертификацию оборудования на соответствие стандарту DOCSIS проводит международная организация CableLabs. Многие производители оборудования стали стремиться к поддержке этого стандарта.
К настоящему времени CableLabs (www.cablelabs.com) сертифицировало три головные станции: Cisco, Motorola и Arris (Nortel Networks), а также ряд моделей таких производителей кабельных модемов, как Cisco, Samsung, 3Com, Arris.
Следование международному стандарту, с одной стороны, из-за возникающей конкуренции заставляет производителей снижать цены на свои устройства. Так, стоимость кабельных модемов Samsung и E-Tech уже сегодня сопоставима с ценой хорошего модема для обычных телефонных линий. С другой стороны, теперь провайдер может приобрести мощную головную станцию одного производителя, а абонентское оборудование — другого. Однако опыт работы показывает, что нельзя вводить в эксплуатацию несертифицированные устройства.
Большинство кабельных модемов работают как мост, некоторые более дорогие модели способны работать и в качестве маршрутизатора (Cisco uBR904). В любом случае для инициализации модема провайдер должен обладать некоторым минимальным набором сетевых сервисов: DHCP-сервис, TOD (Time of Day, не путать с NTP), TFTP-сервис. При включении модем формирует широковещательный запрос по кабельной сети. Головная станция перенаправляет этот запрос на DHCP-сервер. Сервер «сгружает» кабельному модему набор параметров, необходимых для дальнейшей работы: IP-адрес (исключительно для управления работой модема, например, по SNMP); адрес TOD-сервера (для синхронизации текущего времени в кабельной сети); адрес TFTP-сервера; название конфигурационного файла, расположенного на этом TFTP-сервере (для настройки качества обслуживания для каждого модема).
Параметрами качества обслуживания являются максимальная скорость в прямом канале, максимальная скорость в обратном канале, гарантированная скорость, приоритет модема и т. д. Internet-провайдер может сформировать набор различных качеств обслуживания для своих абонентов и предоставлять им тот или иной сервис по выбору и по различным расценкам. Можно также предоставить пользователям возможность самостоятельно выбирать услуги с помощью Web-интерфейса.
Согласно стандарту DOCSIS скорость передачи данных по направлению к абоненту может достигать 38 Мбит/с в зависимости от модуляции. Но реально она ограничивается интерфейсом Ethernet кабельного модема и числом работающих в этот момент пользователей. От абонента передача данных возможна на скорости до 10 Мбит/с (на реальных сетях будет меньше).
В случае организации обратного канала по кабельной сети мы получаем независимость от организаций, предоставляющих телефонные услуги, и высокую скорость передачи данных.
Среди компаний, реально предлагающих в настоящий момент доступ в Internet через сеть КТВ, можно отметить московскую телекоммуникационную корпорацию «КОМКОР». Сегодня стоимость подключения к Internet через кабельную сеть «КОМКОР» составляет 240 долл. Сюда входит установка кабельного модема E-Tech ICE-200, его подключение и настройка. Абонентская плата составляет 30 долл./мес при скорости прямого и обратного каналов соответственно 128 и 64 кбит/с.Телефон при этом остается свободным. Однако этой услугой могут воспользоваться только те микрорайоны Москвы, где развернута сеть доступа «КОМКОР».
Источник: www.osp.ru
Что внутри головной станции кабельного телевидения
2014-06-23 в 11:18, admin , рубрики: iptv, ит-инфраструктура, Сетевые технологии, телевидение, метки: iptv, телевидение
На хабре есть пост про головную станцию IPTV. В нем было рассказано про способы приема и дальнейшей передачи сигнала со спутников по IP-сетям. Я же напишу про то, что входит в головную станцию именно кабельного телевидения и как все это работает. Осторожно, много фоток и текста.
Общая схема
Как я и писал в начале, в отличии от IPTV головная станция КТВ должна быть в каждом месте, где планируется обилие абонентов. Причина проста — в КТВ сигнал приходит абоненту уже совершенно в другой среде — коаксиальном кабеле, его не получится передать через IP сеть. В тоже время вещание, принятое со спутников, можно спокойно передавать от Магистральной Головной Станции (МГС) к Региональной (РГС) в виде Multicast’а через IP-сеть. Ниже пример с принципиальной схемы.
Конечно, у крупных операторов может быть несколько МГС с целью резервирования и принятия каналов с разных территориально удаленных спутников.
Еще где-то надо брать местные эфирные телеканалы. Вам нужно показывать местную погоду, рекламу, новости. На это есть два варианта — либо забрать их обычной эфирной антенной с эфира, оцифровать, преобразовать и передать абоненту, либо забрать непосредственно у правообладателей контента (РТПЦ).Второй вариант обычно более затратный — вам нужно стыковаться со сторонней организацией, размещать у нее свое оборудование. По-этому в основном местные канала берут с эфира.
Немного теории
У людей часто происходит путаница, что же они смотрят у себя телевизоре. Вообще сейчас распространено 3 типа вещания
- Аналоговое — вы ловите его обычной антенной на чердаке или балконе, хотя может и оператор продавать его через кабель
- Цифровое — DVB, теперь сигнал цифровой
- IPTV — классический multicast, который приходит к вам в дом через интернет
- «Телевидение через интернет» — под этим обычно понимают youtube, Smartv, в общем то, что вы смотрите через обычные запросы
У каждого типа есть свое преимущество.
Аналоговое телевидение хорошо тем, что заработает в любом старом телевизоре без использования каких-либо преобразователей. На каждый канал здесь выделяется полоса в 8MHz, если смотреть на измерения прибором спектра, вы отчетливо увидите несущую звука и изображения.
В цифровое телевидение (DVB) используются теже частоты, что и в аналоговым. Ключевым отличием будет то, что в полосу 8MHz может быть засунуто много каналов. Вы уже не увидите отдельной несущей в этой полосе, сигнал будет равномерно распределен по ней. Кроме того, за счет того, что сигнал теперь цифровой, появилась возможность шифровать его.
С таким подходом стало возможно составлять абонентам пакеты каналов. Ничего хитрого в них нет — все каналы (на самом деле не все) к вам приходят в шифрованом виде, а карточка, вставленная в приставку, содержит ключ к их расшифровке.
Сам формат DVB определяет логику сжатия нескольких каналов в одну полосу частот. Существуют различные виды DVB, например DVB-C (кабельное), DVB-T (эфирное), DVB-S (спутниковое). К недостаткам DVB можно отнести то, что абоненту теперь обязательно ставить дополнительное оборудование и возиться с карточкой.
IPTV отлично подходит для абонентов, но провайдеру с ним работать тяжелее. Оно дает дополнительную нагрузку на существующую абонентскую IP-сеть. Здесь правит Multicast. Как и в DVB, вы можете принимать абсолютно все каналы, но часть будет зашифрована. В отличии от DVB, IP-сеть подразуменвает не только канал от провайдера к абоненту, но и обратный.
Это позволяет использовать для расшифровки уже, например пару логин-пароль. В целом неплохо об IPTV написано здесь.
Про «интернет телевидение» говорить особо не о чем, оно вроде и так понятно большинству. Обычный видеоконтент передается в большинстве случаев через HTTP. Провайдер не несет никакой ответственности за его качество.
Ниже на изображении приведен пример совместного вещания аналогового и цифрового (DVB-C) телевидения в одной и той же частотной сетке.
В моем примере в аналоге вещается один канал (по-моему, «Карусель»), а в цифре 8 различных каналов. Отчетливо видно, что в цифровом виде информация равномерно распределена по ширине, а в цифровом явно выделяются две несущие изображения и звука.
Ключевым отличительным моментом именно кабельного телевидения от IPTV/«через интернет» является то, что информация передается только к абоненту (мы же не будем рассматривать DOCSIS?), от него на Ваше оборудование не придет никаких ответов о некачественном сигнале, ошибках или еще чем-то. В любом случае в первую очередь придется идти к нему со своим проверенным временем телевизором и измерительными приборами.
Также, в отличии от IP-сетей, если от вас ушло, не факт, что это же придет абоненту. Здесь нет никаких проверок контрольных сумм (в цифровом на самом деле есть, но при их некорректности просто пропадет картинка), подтверждения подлинности информации…
Предвосхищу холивар IPTV vs КТВ.
Давайте просто посчитаем: один канал SD-качества (480p) можно передавать с приемлемым качеством с битрейтом 3-4 MBps. HD-качества — 8-10 MBps. Итого, имея в наборе каналов 180SD+20HD оператору нужно потратить только около 1GBps (а то и больше) на аплинках их оборудования. Это пока не учитывая видео с записями с разных мест, нескольких звуковых дорожек.
На сегодняшний момент у обычных массовых операторов проводного интернета общие аплинки между домовыми узлами 1GBps. Телевидение засунуть в текущую инфраструктуру сложно.
С другой стороны, после стройки для услуги интернет остались «темные» (неиспользуемые) волокна в кабелях ВОЛС, они ведь обычно кладутся с запасом. Их можно испльзовать для наших целей. Кроме того, есть огромное количество мест, где набирают обороты такие технологии, как G(E)PON, с которыми кабельное телевидение легко интегрируется.
В добавок сама система кабельного телевидения менее прихотлива и более проста по сравнению с IP-сетями. Здесь вам не надо учитывать никаие QoS, согласование портов, дубляж каналов, неправильную маршрутизацию. А это значит, что требуется меньшее внимание к домовым узлам, можно попробовать «поставить и забыть» (конечно при подключении нового клиента возможно придется подкрутить на домовом приемнике АЧХ и мощность).
Кроме того — обычный пользователь пока мало привык к IPTV, а домашние телевизоры, поддерживающие эту технологию из коробки без приставок тоже пока не появляются в огромной массе.
Мое мнение — к IPTV сегодня массовый пользователь пока не готов. Как и массовый оператор.
Что внутри
- Оборудование для приема местных каналов — считайте, что куча ТВ-тюнеров, они просто принимают эфирный (или какой-то еще) сигнал и преобразуют его в IP-multicast.
- Антенный пост — несколько обычных антенн для приема эфирного телевидения
- Декодеры/модуляторы — преобразуют IP-мультикаст в сигнал, который уже смогут принять пользовательские телевизоры (цифровой или аналоговый)
- Сетевое оборудование — обычно L3-коммутатор (да можно и L2) для объединения смешивания multicast-а местного и магистрального
- Каналообразующее оборудование — оптический передатчик и усилитель
Вот теперь приведу примерную схему конкретной РГС,
Понятно, что состав может меняться в зависимости от ситуации. Например, если у вас удобное месторасположение и не составляет труда состыковаться с местными каналами через IP-сеть, вам в принципе может быть не нужен антенный пост.
Если качество изображения местных каналов неудовлетворительное из-за плохого приема на антенном посту, его можно перенести в другое место, все равно с него уходит чистый мультикаст, который можно прогнать через IP-сеть. В нескольких городах у нас так и получилось.
Как я уже и писал в теоретической части, сигнал к абоненту может уходить либо аналоговый, либо цифровой. Учитывая, что цифровой сигнал работает в той же частотной сетке, это не составляет никаких проблем.
Для передачи между оптическими усилителями/приемниками используется лазерный сигнал через оптоволокно на длине волны 1550нм. Для соединений используется «косая» полировка APC. Чем-то это похоже на DWDM.
Сам комплекс не очень большой — пара стоек:
На рисунке самая левая стойка не в счет, там оборудование предназначено для другого. Кроме того, полезно добавить в стойку мониторинговое оборудование.
Прием местного вещания
Как и писал выше, необходимо организовать прием местных федеральных каналов (например, «Россия 1», «ОРТ»). В нашем случае они берутся в качестве аналогового сигнала и конвертируются затем в мультикаст. У нас используется Anevia Flamingo 660, это энкодеры аналока в мультикаст. По большому счету это системеный блок с несколькими установленными в него ТВ-тюнерами.
Ниже изображение энкодеров сзади и спереди. Фото получились не очень хорошие по причине не самого лучшего освещения.
Слева также изображена планка для кроссировок выходов в антенн со входами в энкодеры. Своеобразная патчпанель.
Антенный пост
Сигнал эфирных каналов должен откуда-то появиться на описаных выше энкодерах. Для этого неподалеку (на крыше) от аналогового энкодера ставится антенный пост. Так как эфирное вещание у нас в стране идет в метровом и дециметровом диапазонах, ставятся две антенны. Подключаются они к энкодерам. Снизу фотка с крыши (возможно кто-то узнает свой город?)
Сетевое оборудование
Итак, мы придумали откуда брать контент. Часть забираем местных каналов, часть с магистральной головы. На чем-то нужно принять Multicast-траффик, смаршрутизировать его, отфильтровать лишнее. Как я и писал раньше, это обычный коммутатор (лучше L3).
Сюда сводится весь принятый магистральный (от МГС) и местный (с антенного поста) мультикаст. В нашем случае это Catalyst 3750 с дополнительным блоком питания. Здесь смешиваются мультикастовые группы, часть отдается для мониторинга, часть местного контента можно передать в другие близлежащие города. Для Multicast маршрутизации поднят PIM SM. На коммутаторе у нас еще затерменировано управление всеми железками из комплекса РГС (а адресов много — у каждой платы есть свой адрес и на нее можно зайти).
Если ваш антенный пост удален от модуляторов, то на нем тоже потребуется какой-нибудь коммутатор.
Декодеры/модуляторы
Лекция. Технологии сетей кабельного телевидения
Цель лекции: изучение студентами технологии сетей кабельного телевидения.
— основные понятия сетей кабельного телевидения;
— гибридные оптико-коаксиальные сети;
— реализация сетей кабельного телевидения на FTTB.
Основные понятия сетей кабельного телевидения
Кабельное телевидение (Cable television — сокращённое название от Community Antenna Television, CATV — телевидение с общей антенной) — модель телевизионного вещания (а также иногда и FM-радиовещания), в которой телесигнал распространяется посредством высокочастотных сигналов, передаваемых через проложенный к потребителю кабель [2, 9, 10]. Кабельное телевидение противопоставляется эфирному и спутниковому телевидению.
Долгое время основой кабельных телесетей являлся коаксиальный кабель. Успешное развитие технологий оптической передачи данных привело к внедрению оптического волокна в сети кабельного телевидения в виде так называемых гибридных, или волоконно-коаксиальных сетей (Hybrid Fiber Coaxial — HFC), в которых сочетаются коаксиальные и волоконно-оптические кабели.
Современная сеть кабельного телевидения включает головную станцию, магистральные каналы связи, субмагистральные линии и домовые распределительные сети.
Преимущества кабельного телевидения перед эфирным:
— более высокое качество сигнала;
— отсутствие проблем с передачей сигнала в городах с плотной многоэтажной застройкой;
— возможность расширения предоставляемых абоненту услуг и количества каналов.
Традиционно аналоговая технология кабельного телевидения успешно осваивает цифровые способы передачи данных как в прямом направлении к клиентам (DVB-С), так и двусторонние интерактивные (DVB+IP, DOCSIS).
Data Over Cable Service Interface Specifications (DOCSIS) — стандарт передачи данных по коаксиальному (телевизионному) кабелю. Этот стандарт предусматривает передачу данных абоненту по сети кабельного телевидения с максимальной скоростью до 42 Мбит/с (при ширине полосы пропускания 6 МГц и использовании многопозиционной амплитудной модуляции 256 QAM), и получение данных от абонента со скоростью до 10,24 Мбит/с.
Существует несколько версий спецификации DOCSIS:
EuroDOCSIS регламентирует принятое для Европы распределение частот прямого и обратного канала, оговаривает работу c полосой 8 МГц.
Стандарт DOCSIS 1.1 дополнительно предусматривает наличие специальных механизмов, улучшающих поддержку IP-телефонии, уменьшающих задержки при передаче речи (например, механизмы фрагментации и сборки больших пакетов, организации виртуальных каналов и задания приоритетов).
DOCSIS имеет прямую поддержку IP протокола с нефиксированной длиной пакетов, в отличие от DVR-RC, который использует ATM Cell transport для передачи IP пакетов (то есть IP пакет сначала переводится в формат ATM, который затем передаётся по кабелю; на другой стороне производится обратный процесс) (см. таблицу 9.1).
Таблица 9.1 — Максимальная скорость синхронизации (Максимальная используемая скорость)
| Version | DOCSIS | EuroDOCSIS | ||
| Прямой канал (Down) | Обратный канал (Up) | Прямой канал (Down) | Обратный канал (Up) | |
| 1.x | 42,88 (38) Мбит/с | 10,24 (9) Мбит/с | 55,62 (50) Мбит/с | 10,24 (9) Мбит/с |
| 2.0 | 42,88 (38) Мбит/с | 30,72 (27) Мбит/с | 55,62 (50) Мбит/с | 30,72 (27) Мбит/с |
| 3.0 4channel | +171,52 (+152) Мбит/с | +122,88 (+108) Мбит/с | +222,48 (+200) Мбит/с | +122,88 (+108) Мбит/с |
| 3.0 8channel | +343,04 (+304) Мбит/с | +122,88 (+108) Мбит/с | +444,96 (+400) Мбит/с | +122,88 (+108) Мбит/с |
Передача данных «сверху вниз» — к пользователю, или в Downstream-канале — выполняется передающим устройством головного оборудования, называемым CMTS — Cable Modem Termination System. Иначе говоря, вся полоса делится между всеми пользователями, которые в данный момент принимают данные, поэтому доступная в каждый момент времени полоса для конкретного пользователя может «плавать» в очень широких пределах. Передача информации «снизу вверх» (в Upstream-канале) может выполняться кабельным модемом, который отвечает техническим требованиям, предъявляемым предприятием, или сертифицирован на соответствие стандарту DOCSIS, а в качестве протокола доступа реализована процедура МДВР (многостанционный доступ с временным разделением каналов) или МДКР (многостанционный доступ с кодовым разделением каналов). До появления стандарта DOCSIS 3.0 полоса на одного пользователя в Downstream-канале составляла примерно не более 25 Мбит/с, в Upstream-канале — не более 10 Мбит/с. Это обусловлено невозможностью выделения всех тайм-слотов на одно абонентское устройство.
Главное отличие DOCSIS 3.0 от 2.0 в том, что в DOCSIS 3.0 каналы на кабельном модеме можно объединять, тем самым увеличивая скорость доступа. Объединяются до 16 прямых и 8 обратных. Также в DOCSIS 3.0 появилась поддержка multicast, шифрования AES и др.
Гибридные оптико-коаксиальные сети.
Гибридные оптико-коаксиальные сети (HFC – Hybrid Fiber Coax) строятся по трем основным технологиям, часто именуются классическими сетями (см. рисунок 9.1) [2, 9, 10]. По HFC сетям передают как аналоговые, так и цифровые сигналы. При построении систем кабельного телевидения (СКТ) в подавляющем большинстве используют HFC сети, они обладают максимальной потенциальной широкополосностью из всех видов существующих сетей как на магистральных участках, так и на участках абонентского доступа. HFC сети в настоящее время находят все большее и большее распространение благодаря широкополосности, мультимедийности, простоте формирования контента, возможности формирования равенства информационных потоков в обоих направлениях, доступа ко всем абонентам, высокой надежности и простоте обслуживания.
Рисунок 9.1 – Технологии сетей кабельного телевидения
В сетях HFC транспортная сеть строится на оптическом волокне или арендуется, она связывает между собой головную и узловые станции, топология зависит от количества узловых станция.
По оптическим магистралям и субмагистралям сигнал подается от узловой головной станции к оптическим узлам. От них строится коаксиальная распределительная сеть, использующая кабель большого диаметра и имеющая малые потери (не хуже 0,07 дБ/100 м). Общая протяженность такого кабеля может составить не более трех километров, так как при изменении температуры затухание сигналов в коаксиальном кабеле может измениться настолько, что сеть кабельного телевидения окажется неработоспособной.
Реализация сетей кабельного телевидения на FTTB
FTTB (Fiber To The Building) – оптика до здания. Под такой технологией понимают относительно глубокое проникновение оптики до абонента, т.е. работу оптического узла (ОУ) в среднем на 100…250 абонентов (например, 9…12-ти этажный дом на 4…6 подъездов). При этом после ОУ каскадно включается обычно не более одного коаксиального усилителя (см. рисунок 9.2) [9, 10].
Рисунок 9.2 – Сеть кабельного телевидения на FTTB
В волоконно-оптическом кабеле, проходящем до оптического узла здания, используется, как минимум, три активных волокна. По паре волокон обеспечивается канал связи сети с иерархией Ethernet 10/100/1000. К абоненту прокладывается витая пара длиной до 200 метров на интерфейсы 10 Base-T или 100 Base-TX. При подключении индивидуальных абонентов лучше полностью отказаться от мультиплексоров, а все каналы сделать дуплексными. Использование коммутаторов позволит организовать иерархию по скоростям, ввести тарификацию абонентов при их подключении к 10 Base-T или 100 Base-TX, а также использовать более скоростные каналы на магистральных участках сети.
По одному волокну можно передавать широковещательный телевизионный сигнал на домовой оптический приемник, усилитель линейный прием этого сигнала в электрический и передачу его в коаксиальный кабель в полосе частот порядка 1 ГГц. При замене HFC на FTTB домовой усилитель удаляется, а пассивный фрагмент коаксиального кабеля полосой 300 МГц с цифровым трафиком в стандарте MPEG-2 выше 1 МГц сохраняется. Обратного канала в такой сети нет. В отличие от традиционного построения HFC сетей, где после оптического узла устанавливают несколько последовательных коаксиальных усилителей, в FTTB сети интермодуляционные искажения создают только оптические приемо-передающие устройства. Для системы управления используется интерактивный канал Ethernet.
Источник: megaobuchalka.ru
