Телефон Samsung s5230 разбирается практически аналогично похожим на него моделям мобильных устройств. Перед разборкой убедитесь в том, что срок действия гарантии уже вышел, поскольку разборка устройства лишает вас обязательств продавца и производителя.
Статьи по теме:
- Как открыть телефон Samsung s5230
- Как смотреть видео на Самсунг 5230
- Как закачать мелодии на Samsung s5230 бесплатно
Вам понадобится
- — отвертка;
- — пластиковая карта (или неострый нож).
Инструкция

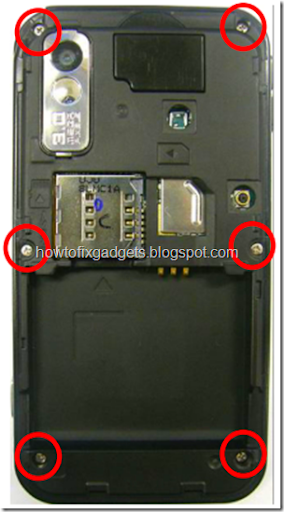

Снимите крышку батарейного отсека телефона Samsung s5230, извлеките из него аккумулятор, а затем и сим-карту. Просмотрите размер винтов ,расположенных по периметру корпуса мобильного устройства, подберите соответствующую крестовую отвертку, чтобы в дальнейшем не испортить их. Открутите все видимые вам крепежные элементы (их должно быть 6 штук, по 3 на стороне). Извлеките карту памяти.
как снять заднюю крышку сотового телефона
Воспользуйтесь ненужной вам пластиковой картой или неострым столовым ножом для того, чтобы снять заднюю панель вашего телефона Samsung s5230. Обратите внимание, что если вы воспользуетесь острым предметом, вполне может быть, что вы повредите его внешний вид и сбоку останутся некрасивые следы. После снятия корпуса найдите крепежный винт в левом верхнем углу и открутите его. Извлеките соединительную ленту в правой стороне, приподняв ее крепление.
Отделите кнопки регулировки уровня громкости звука, не отсоединяя их. То же самое проделайте с кнопкой блокировки кнопок телефона. Отсоедините разъем, находящийся с правой стороны примерно посередине длины конструкции. Извлеките плату телефона. Внимательно осмотрите оставшуюся часть телефона и найдите там специальные защелки, которые вам придется открыть при помощи уже используемой вами пластиковой карты или неострого ножа, далее подденьте серую часть.
Найдите рычаги дисплея. Поднимите его вверх с их помощью. Отсоедините экран, который крепится на двусторонний скотч. Далее выполняйте сборку данного телефона в обратном порядке. Лучше всего производите разборку устройства на поверхности, застеленной светлой тканью, чтобы не потерять мелких деталей мобильного устройства.
Открученные по ходу разборки телефона болты складывайте по разным сторонам, поскольку они могут иметь резьбу разного диаметра.
Обратите внимание
Не теряйте по ходу разбора мелкие детали и шурупы, вы можете в дальнейшем просто не найти им замены.
Полезный совет
Не пользуйтесь большими отвертками ввиду отсутствия маленьких — вы просто испортите крепежные шурупы телефона.
Совет полезен?
Статьи по теме:
- Как вернуть заводские настройки в Самсунге
- Как настроить телефон Samsung GT-s3650
- Как вытащить карту из телефона
Добавить комментарий к статье
Похожие советы
Обзор Samsung S5611
- Как снять заднюю крышку
- Как разобрать мобильник
- Как вынуть карту памяти
- Как снять крышку с телефона
- Как разобрать телефон Philips
- Как загрузить музыку в телефон с компьютера
- Как установить мелодию звонка на Philips
- Как сделать телефон Samsung громче
- Как перекачать файлы из компьютера в телефон Samsung
- Как правильно установить ПО для телефона Самсунг
- Samsung Galaxy S2: характеристика модели, отзывы
Новые советы от КакПросто
Рекомендованная статья
Как найти человека по номеру мобильного телефона без каких-нибудь затрат
В жизни любого человека может наступить такой момент, когда появляется необходимость найти кого-нибудь только по.
Источник: www.kakprosto.ru
Как разобрать кнопочный телефон самсунг
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
Сначала снимите заднюю крышку, достаньте аккумулятор и симку. Затем, начиная с нижней части телефона, нужно провести вдоль краёв лицевой панели, как показано на картинке ниже, чем-то тонким и плоским – специальным инструментом или кредиткой. Нужно приложить некоторое усилие, чтобы поддеть панель.
Телефон со снятой лицевой панелью должен выглядеть так, как на картинке ниже. Чтобы снять системную плату с корпуса телефона, подденьте панель с одной стороны и снимите плату через штырьки, отмеченные кружками на картинке. Если вам нужно снять разговорный динамик и виброзвонок, подденьте их в местах, указанных стрелочками на картинке.
На следующей картинке изображён телефон со снятыми динамиком и виброзвонком.
Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Чтобы снять антенну, подтолкните микрофон вверх (указан стрелочкой), затем отогните 2 защёлки, обведённые кружками. Тогда антенна открепится.
Телефон со снятой антенной должен выглядеть так, как на картинке ниже. Дисплей держится на 2 защёлках сверху (обозначены кружками на картинке ниже). Отогните эти защёлки от системной платы.
После этого дисплей открепится, но он ещё держится на шлейфе, который припаян к системной плате. Если вам нужно заменить дисплей, шлейф нужно отпаять.
Разборка завершена. Сборку производить в обратном порядке.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо
Инструкции по ремонту телефонов, ноутбуков, плееров
1) Отвертка крестовая
2) Ненужная кредитка или например что нибудь типа этого .

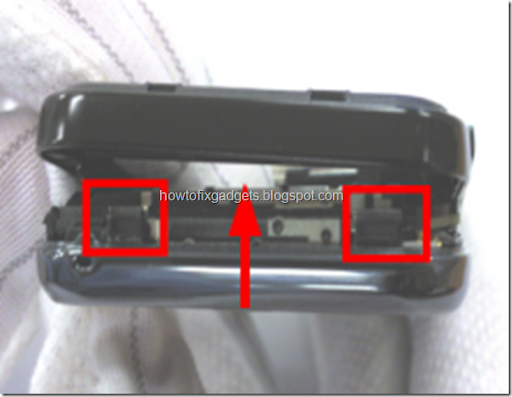

2) С помощью кредитной карты приподнимите заднюю крышку корпуса как показано на рисунках ниже. Сначала с правой стороны

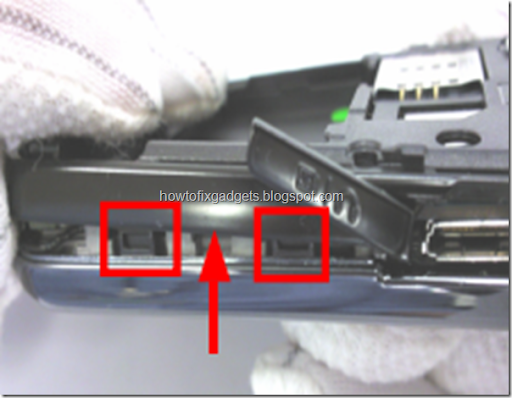

4) Теперь с левой стороны

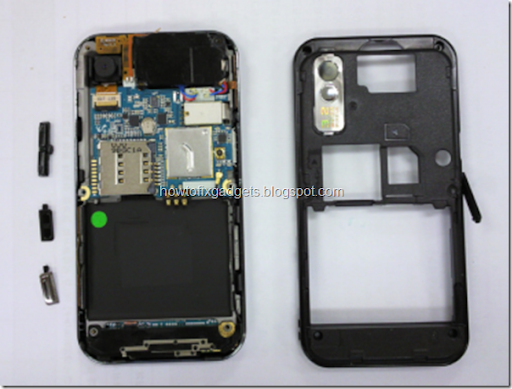

5) Должно получиться как на рисунке

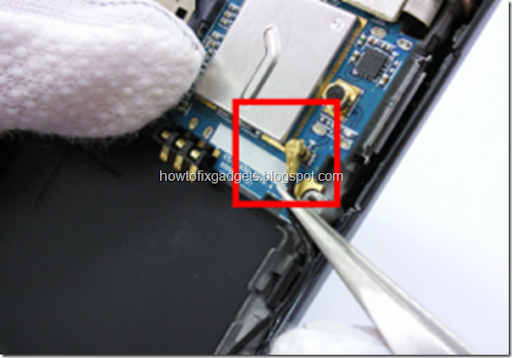

6) Отсоедините антенный кабель
7) Отсоедините шлейф дисплея телефона. Будьте осторожны и не повредите элементы на материнской плате
8) Осторожно отсоедините кнопки громкости, они держатся на двухстороннем скотче
9) Теперь можно снять материнскую плату телефона

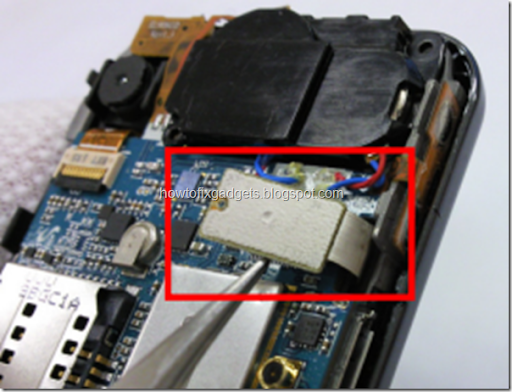

10) Снимите антенну как показано на рисунке ниже

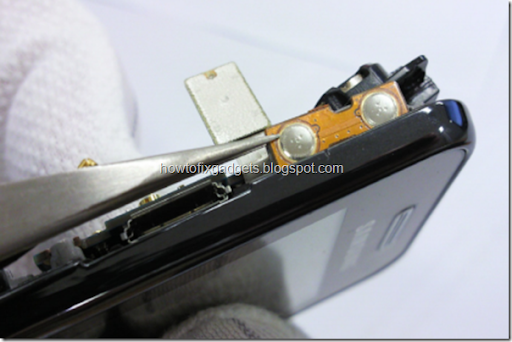

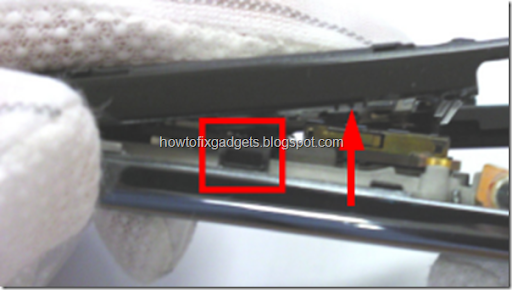

11) Теперь можно снять боковые кнопки. Для этого используйте кредитную карту подденьте в месте указанном на рисунке ниже

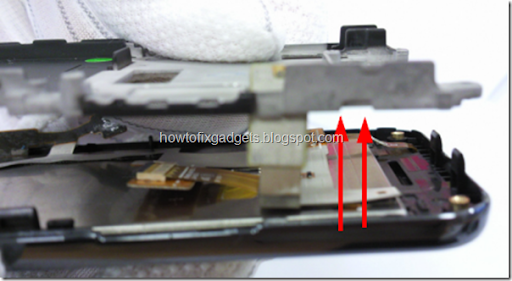

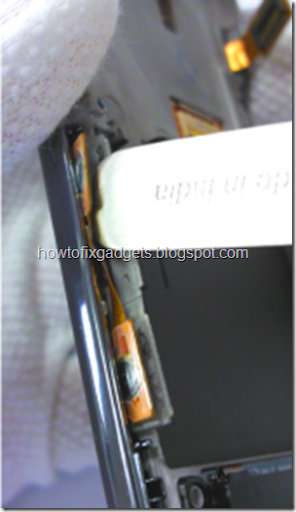

12) Отсоединяйте осторожно металлическую часть и переднюю панель корпуса чтобы не повредить шлейфы

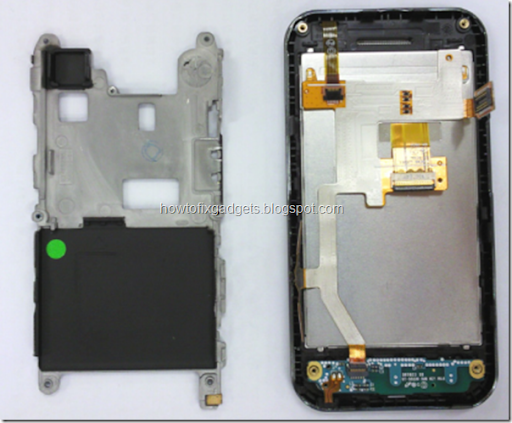

13) Так должен выглядеть ваш телефон теперь

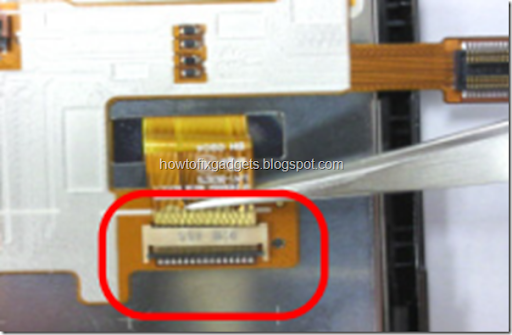

14) Отсоедините шлейф сенсорного экрана. Будьте осторожны и не повредите его
15) Отсоедините шлейф камеры телефона
16) Аккуратно отклеиваем шлейф
17) Снимаем плату клавиатуры с микрофоном
18) Так должен выглядеть ваш телефон теперь

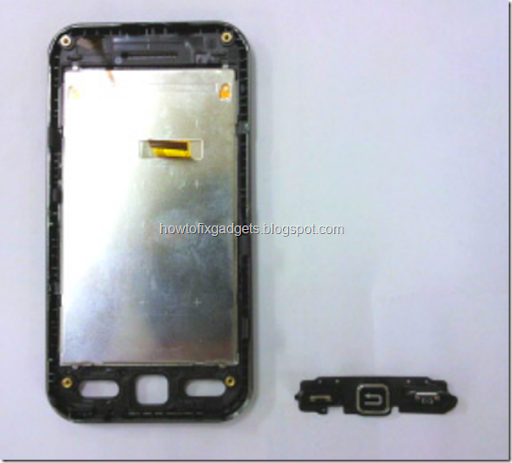

19) Снимаем панель с фронтальными кнопками
20) Теперь снимаем дисплей телефона
21) Вынимаем сенсорный экран из металлической рамки. Осторожно не повредите шлейф
Разборка телефона завершена.
Это перевод официального руководства от Samsung по разборке телефона Samsung S5230.
Разборка сотового телефона Samsung GT-C3752 DUOS
В ремонт поступил сотовый телефон Samsung GT-C3752 DUOS с заявленной неисправностью — упал в воду, необходимо разобрать и посмотреть его на наличие окислов. Это, конечно, не Samsung Galaxy Duos, но все равно жалко телефон. Аккумуляторную батарею владелец вынул из телефона сразу же после попадания воды, и это очень правильное решение.
Ну что ж, будем разбирать, смотреть, что с ним стало после попадания влаги.
Снимаем заднюю крышку:
Откручиваем 4 винта:
Аккуратно, медиатором, отщелкиваем заднюю часть телефона по всей длине корпуса:
Должно получиться вот так:
Аккуратно, плоской отверткой, подцепляем плату:
Приподнимаем ее и отсоединяем шлейф:
В итоге должно получиться вот так:
Откручиваем 2 винта и снимаем защитный экран:
Внимательно осматриваем плату — никаких следов влаги. Ну что ж, давайте разбирать верхнюю часть слайдера:
Откручиваем 6 винтов (потом я их по-моему обратно закрутил, т.к. можно спокойно разобрать телефон и не выкручивая эти 6 винтов):
Откручиваем 2 винта снизу телефона:
2 винта сверху телефона:
Аккуратно медиатором вскрываем верхнюю часть слайдера по всей длине (на этой фотографии, кстати, видно, что 6 винтов закручены обратно):
Получилось вот так:
Приподнимаем плату плоской отверткой:
Внимательно осматриваем все части сотового телефона. Видим, что присутствует небольшой окисел в правой части платы клавиатуры. Удаляем его смоченной в спирте зубной щеткой. В остальных местах плат все чисто. Вот что значит вовремя вытащить аккумуляторную батарею. Собираем телефон в обратной последовательности.
Вставляем две проверочных сим карты (теле2 и мтс). Включаем:
Делаем несколько входящих и исходящих вызовов. Все отлично работает — микрофон и динамик не намокли.
