Как подключить сам модуль Триколор ТВ

Содержание

Смарт-карта – центральный элемент в функционировании технического оборудования крупнейшего телекоммуникационного оператора спутникового телевидения. Данное устройство может как вставляться в соответствующий CAM-модуль, так и быть интегрировано в ресивер или другое приемное оборудование. Смарт-карта Триколор ТВ для телевизора требует правильной установки, а небрежное отношение может повредить один из активных компонентов и вывести девайс из строя.

В данном материале мы рассмотрим следующие вопросы:

предназначение специального чипа в повседневном функционировании оператора;
особенности установки и использования SMART-карты Триколор;
способы восстановления или покупки нового устройства в 2021 году.

Настройка карты и ресивера триколор – практические советы

Кабельное и спутниковое телевиденье – это то, без чего не обходится практически ни один человек. Как показывает статистика, чаще всего людям нравятся каналы именно триколор тв.

Сам модуль Си + поиск каналов триколор на телевизоре TCL. самый лёгкий способ .

Чтобы наслаждаться ими полной мерой, нужно приобрести карту, вставить её в приёмник, настроить. Не всем этот процесс под силу, учитывая наличие пользовательского руководства, именно поэтому не будет лишним разобрать такой механизм более доступно.

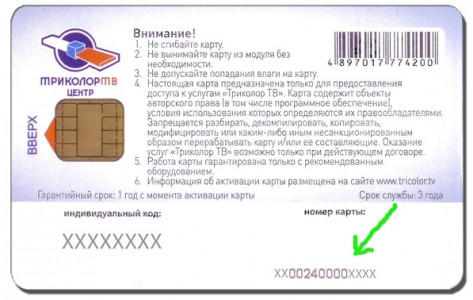

Карточка триколор является небольшим компонентом, который имеет специальные, заводские пометки, компоненты для контакта с приёмным оборудованием, специальный чип, с зашифрованными информационными данными.

Именно с последнего компонента и считывается информация о доступных для просмотра телевизионных каналах.

Подобный компонент должен содержать на себе такие отметки:

информация о количестве доступных для зрителя данных;
пометки производителя, подтверждающие качество системы;
специальные контакты, для обмена данными с тюнером;
защитные компоненты, внешний вид, говорящий о принадлежности к конкретной кабельной компании.

Обычно, это довольно компактный элемент, который напоминает телефонную карту, но с чуть другими размерами. Чтобы вставить его в приёмник правильно, нужно знать ряд правил, они всегда присутствуют внутри пользовательского руководства.

Установочный механизм карточки для триколор тв

Большинство ресиверов для этого оператора строятся по одинаковому принципу, а разница цены указывает только на дополнительные возможности. Для стандартного гаджета такого образца, при вставке дополнительного компонента, принято использовать алгоритм действий следующего плана:

подключение приёмного прибора, который необходим для возможности контакта пакетного элемента со стандартным телевизором;
поиск специального гнезда, для установки дополнительного механизма, позволяющего открывать соответственный пакет;
вставка дополнительного компонента – чип должен всегда находиться сверху;
закрытие отверстия тюнера, внесение рабочих корректировок.

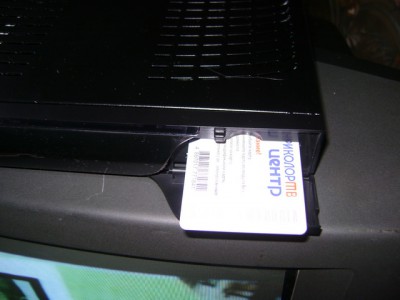

Правильно установить карточку можно, если смотреть на стрелки, нарисованные на её же поверхности. Продолжительно нужно смотреть инструкцию самого приёмника, ведь он может оказаться прибором нестандартного образца, для которого будет использоваться другой установочный алгоритм.

Подключаем Триколор Тв через CAM молдуль

С остальными моментами технического характера проблем возникать не будет, ведь все карты обладают стандартными параметрами размера. При возникновении дополнительных, проблематических ситуаций, стоит обратиться к профессиональному мастеру.

Если не знать, как правильно вставить Smart-карту в ресивер, то это может послужить проблемами в телевещание и некорректной работе, а в редких случаях и поломке ресивера.

На ней содержится информация необходимая для контакта со спутниковым оборудованием для просмотра ТВ, а именно:

О доступных пользователю услугах.
Специальные данные для обмена с приемником.
Пометки оператора, подтверждающие качество.
Дизайн, позволяющий определять провайдера.

Карта Триколор ТВ напоминает обычную телефонную карточку, но имеет другой размер. Более подробно про Смарт-карту можно узнать .

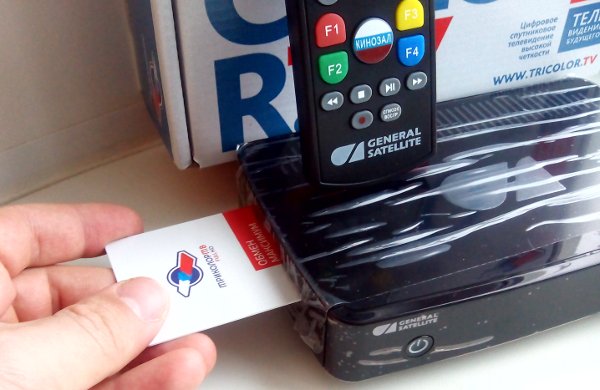

Подробно как правильно вставить смарт карту оператора Триколор в тюнер указано в инструкции, которая всегда прилагается к комплекту с оборудованием.

Инструкция

Большинство устройств этого провайдера разработано по идентичному принципу. Поэтому установка Смарт-карты Триколор на стандартные приемники всегда происходит по одной схеме:

Открыть слот для карты, который расположен на приемнике.
Вставить карточку, считывающий чип находится сверху.
Закрыть слот, настройка рабочих параметров.

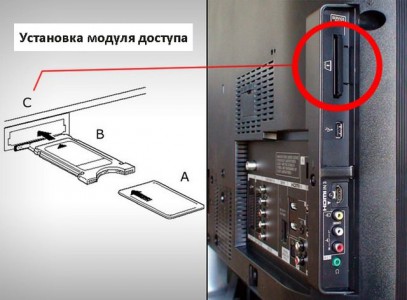

Как подключить CI+ модуль с карточкой

Использование модуля возможно только на технике имеющую опцию Smart. Главное условие – плазменный телевизор должен поддерживать модули для условного доступа, и иметь встроенный DVB-S2 тюнер.

Вставить карту Триколор ТВ в САМ-модуль считывающим чипом к себе.

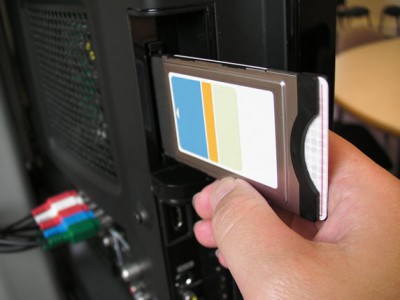

Модуль необходимо устанавливать в специальный разъем на «умном телевизоре».

Этапы подключения с помощью адаптера:

На обратной стороне телевизора есть наклейка Common Interface, её нужно снять.
Адаптер вставить в специальные отверстия, хорошо закрепить.
Карта вставляется в модуль, после чего модуль подключается к адаптеру.

Что делать если после подключения ТВ не работает

Первым делом нужно убедиться в корректности установки карты. Если установка была выполнена правильно, то рекомендуется проверить активирован ли пункт «Общий интерфейс». Информация находится во вкладке «МЕНЮ» телевизора. На некоторых моделях нужно искать во вкладке «СИСТЕМА» или «ТРАНСЛЯЦИЯ».

Если «ОБЩИЙ ИНТЕРФЕЙС» не активирован, то провести процедуру подключения повторно. Перед этим отключить оборудование от питания, затем подключить.

Если повторно установленный модуль не работает, то попробовать вставить другой, чтобы разобраться в причине неисправности или обратиться за помощью в сервисный центр. Так как такие признаки могут говорить о том, что модуль вышел из строя.

Где купить смарт-карту Триколор

Хоть данное техническое оборудование и выдается в единственном экземпляре, купить новое или восстановить вышедшее из строя можно в ближайшем центре обслуживания телекоммуникационного оператора вашего региона.

В данном вопросе также имеются собственные нюансы:

если случай гарантийный – оборудование будет выдано на бесплатных условиях;
несколько одинаковых карт не могут функционировать одновременно;
устаревшее оборудование не может быть восстановлено, согласно политике замены на технические компоненты нового поколения.

Узнать дополнительную информацию по поводу приобретения или замены оборудования можно связавшись с квалифицированным специалистом службы поддержки одним из доступных способов:

по бесплатному круглосуточному номеру телефона;
оставив тикет в панели управления;
воспользовавшись специальным сервисным чатом.

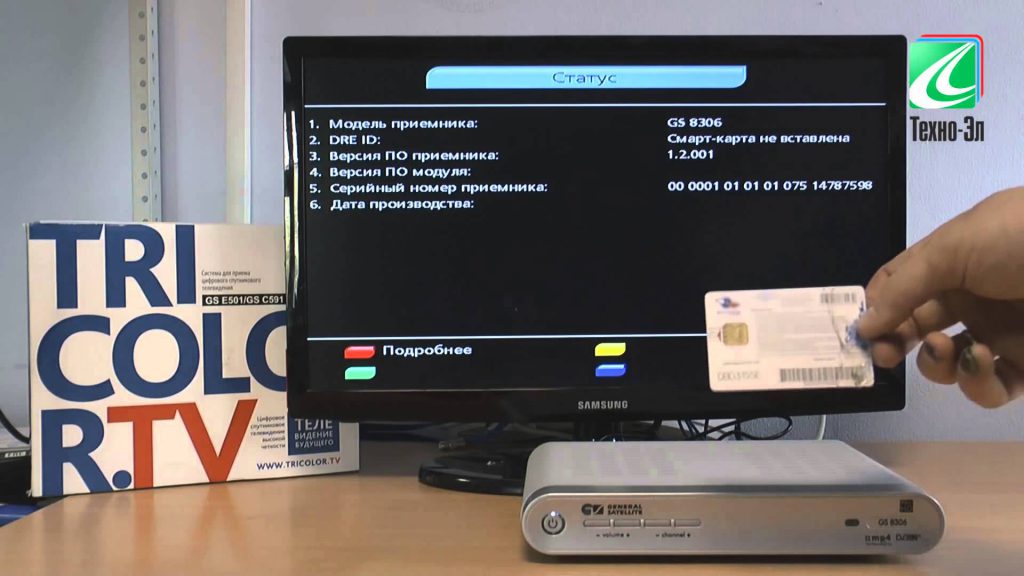

Устройство не видит карту или пишет ошибка

После установления карты, на экране телевизора появилось сообщение (ошибка 5), такой симптом говорит о том, что установление смарткарты было произведено неверно. Рекомендуется изъять её из слота тюнера и переустановить. Если переустановка не помогла, скорее всего, из-за некорректного обращения устройство сломалось. Как заменить Смарт-карту читайте в следующей .

Еще несколько десятков лет назад сложно было представить себе то, что за просмотр дополнительных каналов придется платить деньги. Хотя, что там говорить, сложно было представить даже то, что помимо основных 3-6 каналов появятся какие-то дополнительные и вам придется покупать доступ к ним.

На сегодняшний день каждый желающий может смотреть у себя дома любое количество каналов. В основном все зависит от того, какое телевиденье у вас подключено и от какого провайдера. Так, меньше всего вы сможете смотреть аналоговых и цифровых каналов, а больше всего – спутниковых. Количество доступных вам каналов кабельного телевиденья будет зависеть от множества факторов, таких как ваш регион, провайдер и пакет услуг.

Также существуют дополнительные закодированные каналы, для доступа к которым потребуется приобрести специальную смарт карту с определенной кодировкой. Покупая ее, следует учитывать то, что ваш телевизор или приемник должен понимать эту кодировку и иметь специальный слот, в который можно будет вставить либо специальный модуль, либо адаптер, содержащий в себе данный модуль.

Такая карта помимо микросхемы с кодировкой обладает также индивидуальным номером, благодаря которому оператор может управлять доступом. Так, если по истечению месяца или другого оговоренного договором срока абонент не внесет на счет плату, то доступ к дополнительным каналам будет отключен. Для того чтобы восстановить доступ к ним понадобиться просто пополнить свой счет. О поступлении на него денег оператор узнает моментально.

Еще по теме: Инструкция по креплению ТВ

Виджет от SocialMart

Купить или поменять?

Если карта доступа повреждена или вовсе утеряна, спешить приобретать новую не нужно. Специально для таких случаев оператор предусмотрел возможность перевыпуска смарт-карты. По этому поводу необходимо обратиться в местный центр продаж Триколор ТВ или в офис ближайшего дилера оператора. Там нужно написать заявление и приложить к нему копии паспорта и абонентского договора.

Важно: заказать восстановление смарт-карты может только владелец оборудования, который прошел регистрацию в абонентской базе Триколор.

За «переиздание» придется заплатить (на начало 2021 года эта сумма составляет около 2000 рублей), при этом нужно подождать около месяца. Разве не проще приобрести другую, по такой же цене? Оказывается, нет. Существует как минимум две веских причины заказывать перевыпуск:

на карту переносится не только ее ID, но и все оплаченные на данный момент подписки;
новое устройство может попросту не подходить к оборудованию, и средства будут потрачены зря.

А вот чего делать на самом деле не рекомендуется, так это покупать б/у карточку, тем более отдельно от оборудования. В таком случае ресивер наверняка напишет, что смарт карты нет, и на вопрос, что делать, абоненту Триколор никто не сможет ответить.

НТВ+

Перед тем, как говорить о том, как установить смарт карту Триколор, рассмотрим основные системы. Одной из них является система спутникового телевиденья НТВ+. Такая система является платной и поэтому, для того чтобы получить доступ к программам НТВ+ вам потребуется приобрести специальную карту и внести абонентскую плату на счет.

Настройка модуля CI Триколор на телевизорах: инструкция

Стандартный комплект оборудования для доступа к спутниковому телевидению включает в себя сам телеприемник, спутниковую антенну и ресивер, обеспечивающий их связь. Однако без последнего устройства вполне можно обойтись, если приобрести телевизор с CI (САМ) модулем. Данный модуль, по сути, выполняет функции встроенного ресивера, но при этом может быть перенастроен, по желанию абонента, на любого оператора, в том числе и на Триколор ТВ. Настройка ci модуля на спутник Триколор может быть выполнена абонентом самостоятельно, без привлечения техников компании. Расскажем, как это сделать.

Что такое модуль CI+ от Триколор?

Модуль CI — это устройство для декодирования (расшифровки) телесигнала напрямую с антенны в телевизоре. Ресивер при этом не нужен.

С его помощью также можно преобразовать цифровой сигнал, производить запись сигнала и осуществлять обработку в автоматическом режиме.

Пример CI модуля от Триколор

Преимущества подключения модуля условного доступа:

Не нужно покупать и устанавливать приёмник.
Не используется дополнительный кабель.
Для управления каналами нужен только один пульт.

Что входит в комплект

Компания Триколор ТВ предоставляет выбор из нескольких комплектов оборудования для смарт- и обычных телевизоров. Большинство имеет в составе ресиверы, но есть и с CAM-модулем. Такой набор включает:

CAM-модуль Триколор, совместимый с телеприёмниками, которые поддерживают стандарт спутникового цифрового телевидения DVB-S2;
Смарт-карту Триколор для телевизора;
Спутниковую антенну;
Спутниковый круговой конвертер.

Не обязательно брать готовый комплект оборудования. Важно приобрести только смарт-карту выбранного поставщика услуг и заключить соответствующий договор. Далее рассмотрим, какие требования предъявляются к оборудованию для подключения самого САМ-модуля в телевизоре, а также как произвести настройку телевидения Триколор на LG.

Настройка модуля CI Триколор на Samsung, LG и других

Вставьте смарт-карту в модуль CI+, а его — в разъём телевизора, как показано на фото выше. Для ручного поиска это нужно сделать до настройки, а для автоматического — после.

На разных моделях Smart TV названия могут немного отличаться, но найти их не составит труда!

Ручной поиск

Откройте «Настройки» и перейдите в раздел «Каналы».
Выберите пункт «Поиск — Автопоиск».
Режим «Спутниковый».
Нажмите на «Другие операторы», чтобы удалить существующий список источников, а потом — «Триколор ТВ».
Вернитесь на несколько шагов назад.
Откройте «Ручной поиск».
Режим приёма — «Спутник».
Укажите следующие параметры: «Сетевой поиск» — включён.
«Частота транспондера» — 12226 H/L.
«Символьная скорость» — 27500.
«Спутник» — Eutelsat 36A/36B для Триколор.Центр и Express AT1, Express 56E для Триколор.Сибирь.

Актуальные частоты Триколор на 2022 год

Автоматический поиск

Перейдите в «Настройки» и откройте раздел, отвечающий за проверку качества сигнала.
Шкалы «Качество» и «Сила сигнала» должны быть заполнены на 70% и выше, иначе качество трансляции будет совсем низким. Для увеличения % проверьте соединения всех приборов и установку тарелки.
Установите смарт-карту в CI+ модуль, а его установите в ТВ.
На экране появится сообщение «Выполняется проверка прав доступа».
Откройте в меню раздел «Параметры CI».
Выберите страницу «Профиль Триколор — Установить профиль».
Подтвердите и кликните ОК.
Установите регион Триколор и запустите поиск каналов.
Сохраните все телеканалы.

Если некоторые источники не обнаружились, выполните поиск вручную.

Подключение через адаптер CI

На некоторых моделях нет слота, и для подключения нужно использовать специальный адаптер.

Находим наклейку Common Interface на задней стенке ТВ и отрываем ее.
Ставим адаптер CI в разъемы для него.
Карту вставляем в CAM-модуль.
Вставляем его в адаптер

Убедитесь, что карта доступа установлена верно, чип карты должен быть направлен к лицевой стороне CAM-модуля. Адаптер CI в свою очередь должен быть плотно вставлен в корпус телевизора.

CAM-модуль не определяется

Часто бывает что после того как вы все подключили, платные каналы все равно не доступны .Что делать в этой ситуации?.

Проверяем интерфейс.

Для этого заходим в настройки телевизора и переходим в меню карты доступа. Смотрим отображается ли вставленный модуль и карта. Если все ок, то ищем другие причины. Например оператор еще не активировал или не хватает средств. Также убедитесь что телевизор правильно настроен и включен именно тот телеканал который должен быть раскодирован.

Если же в интерфейсе ничего не отображается, то скорее всего вы неправильно вставили карту или модуль в слот.

Настройка телевизора SONY

После подключение спутниковой антенны и установки CAM -модуля можно включить ТВ-приемник и перейти к поиску каналов. Настройка телевизора на Триколор в случае с ТВ от компании Sony выполняется в несколько действий:

Включить телевизор и перейти к разделу «Автонастройка». Доступ к нему можно получить из раздела «Цифровая конфигурация» в меню «Установки».
Подтвердить запуск автонастройки. Предварительно следует ознакомиться с информацией на экране.
Выбрать конфигурацию спутниковой антенны. Обычно можно оставить установленное по умолчанию значение «Фиксированная антенна или DiSEqC». После выбора параметров достаточно нажать кнопку «Далее».
Задание настроек сканирование. В этом разделе ничего менять не требуется и можно сразу перейти к следующему экрану мастера установки.
Вход в меню настрое спутника. Для этого надо выбрать пункт «Спутник 1» и нажать на центральную кнопку пульта.
Задание параметров LNB . Необходимо задать верхний и нижний диапазон LNB в соответствии с параметрами гетеродина. Иногда они сразу совпадают с параметрами транспондера, а иногда и нет.
Задание параметров приема пакета. Они указываются в меню «Транспондер». На телевизорах SONY по умолчанию они подходят для Триколор ТВ в западном регионе. При установке оборудования в других регионах может потребоваться изменить эти параметры.
Запуск поиска. Для этого надо вернуться к списку спутников и нажать на кнопку «Начать».

Во время сканирования система показывает текущий прогресс поиска каналов и радиостанций. После его завершения пользователю покажут, сколько каналов было найдено. Он может сразу же завершить установку параметров и перейти к просмотру контента. При желании можно также отсортировать телеканалы в нужном порядке.

Важно. Некоторые каналы могут быть найдены, но недоступны для просмотра. Это обычно связано с активной подпиской. Проверить информацию об активных подписках можно на сайте оператора в личном кабинете или через службу поддержки клиентов по телефону 8-800-5000-123.

Установить CAM модуль для телевизора Sony Bravia и настроить на нем каналы абоненту Триколор не составит труда. Главное, соблюдать инструкцию и не спешить слишком сильно. Обычно вся процедура занимает не больше 10-15 минут времени.

Требования к оборудованию и ПО

Настройка модуля CI Триколор на телевизорах: инструкция

Для использования модуля CI + ваш телевизор должен иметь подходящий разъем:
Спутниковая антенна должна быть настроена на спутник Eutelsat 36A / 36B (Express-AMU1).
Телевизор поддерживает стандарты DVB-S2 и CI + версии 1.3.
На телевизоре и модуле CI + установлена последняя версия программного обеспечения.

Еще по теме: К кому относится окко

Общая информация для всех абонентов

Требования к оборудованию

Телевизоры, снабженные CAM-модулем, могут работать с контентом Триколор только при условии, что антенна абонента настроена на спутник Eutelsat W4 (в настоящий момент называется Eutelsat 36A/36B). В этом случае никакие специальные частоты настройки Триколор ТВ для модуля ci на приемнике выставлять не придется — приборы будут находить сигнал автоматически.

Помимо требований к спутнику имеется еще один нюанс — телеприемник пользователя должен быть снабжен спутниковым тюнером, принимающим сигнал в формате DVB-S2. Желательно также, чтобы у телевизора была реализована поддержка 4K UHD и HEVC. Это даст возможность просматривать на нем каналы из пакетов Ультра HD.

Важно! При отсутствии поддержки указанных форматов могут быть недоступны даже каналы из стандартных пакетов.

Возможные проблемы и их решение

Аппаратная проблема, когда CI модуль Триколор не отвечает, может вызываться двумя причинами. Первая довольно очевидна — это неправильное положение смарт карты. Для ликвидации проблемы телевизор выключают, при необходимости вынимают модуль и вставляют идентификационный носитель правильно.

Вторая проблема связана с отсутствием регистрации абонента на сайте Триколор. Эту операцию можно провести самостоятельно. В ходе регистрации потребуется указать паспортные данные, соответствующие договору, идентификатор оборудования, написанный на корпусе CI модуля и поверхности карты. Если квалификации пользователя недостаточно, можно обратиться в службу технической поддержки Триколор.

Еще одна особенность настройки Триколор на телевизоре Samsung заключена в работе со списком каналов. При автоматическом или ручном поиске наблюдается следующее.

Модели 2015-18 годов серий LS, K, Q, M, J имеют в списке операторов провайдера Триколор. Абонент может воспользоваться автоматическим поиском. Полученный список каналов нельзя редактировать.
Модели 2012-18 годов серий LS, Q, M, K, J, H, F, E, D могут действовать как автоматическим поиском, так и ручным. В первом случае находится самый полный перечень каналов, которые нельзя редактировать. В ручном режиме можно создавать перечень транспондеров, искать только нужные трансляции и таким образом формировать их удобный порядок в списке.

Вне зависимости от модели телевизора Samsung с CAM интерфейсом, пользователи могут настроить CI модуль Триколор без особых трудностей. Главное не пренебрегать данными из инструкций по эксплуатации оборудования и действовать внимательно и не спеша.

Поиск цифровых телеканалов

Многие владельцы не знают, как настроить цифровые каналы на телевизорах Сони Бравиа. Это сделать достаточно просто, следуя детальной инструкции. Настройку цифровых каналов на таком ТВ выполняют следующим образом:

В главном меню выбирается раздел «установка», потом нажимается подраздел «цифровая конфигурация» и делается клик по кнопке ок.
Далее находится ссылка «цифровая настройка».
Нажимается клавиша «автопоиск цифр. станций».
Подтверждается намерение выполнить автоматический поиск.
Открывается окно.
Выбирается ссылка «кабель».
Для поиска вводятся основные параметры.
Нажимается клавиша «быстрое сканирование».

После настройки цифрового ТВ и сохранения изменений можно переходить к просмотру.

Автоматическая настройка цифровых каналов на Сони

Чтобы автоматически настроить цифровые телеканалы нужно обратить внимание на то что:

впервые ли работает устройство;
ТВ уже был в использовании.

Если Soni Bravia включён первый раз, то нужно выбрать: язык из предложенного списка, страну Россию.

Для дальнейшего использования функции «Родительский контроль» для просмотра некоторых программ важно придумать пин-код, повторно его ввести и сохранить в устройстве. В режиме эксплуатации указать «дом», выбрать функцию: напольная или настольная подставка для регулирования качества звука. После этого оборудование перейдёт в режим автонастройки телевещания.

Если телевизор уже работал, то чтобы установить цифровое ТВ нужно сделать сброс настроек с помощью кнопки «Menu», перейти в пункт «Параметры», где указать ─ «Автонастройка цифровых каналов» и подтвердить это действие. Далее, будет предложен выбор цифрового ТВ или цифры вместе с аналоговыми телеканалами, где будут определяться все идущие трансляции.

Важно! Сканировать каналы на телевизоре sony можно в быстром и полном режиме, который займёт времени около часа для просмотра всего диапазона телевещания.

Выбор вещания телеканалов

После того как подключится телевизор к антенне владелец должен действовать по инструкции. В ней указано как настроить каналы на телевизоре, а также что делать дальше. Пользователю будет предложено выбрать способ получения и передачи сигнала. Например, планируется только настройка цифрового телевидения телевизоре sony.

В этом случае необходимо нажать на соответствующую ссылку, после чего начнется поиск каналов оператора цифрового ТВ. Также владелец телевизора может отдать предпочтение кабельному телевидению, выбрать эфирное вещание и провести аналоговую настройку.

После этого в отдельной вкладке выбираются параметры:

сетевой идентификатор;
тип сканирования;
частота.

Важно! При необходимости можно изменить заданные по умолчанию данные. После подтверждения действия ТВ автоматически найдет и отобразит все доступные телеканалы.

Источник: tpointegral.ru

Подключение cam модуля к телевизору samsung. Инструкция, как вставить Smart-карту в ресиверы провайдера «Триколор ТВ

В основном все зависит от того, какое телевиденье у вас подключено и от какого провайдера. Так, меньше всего вы сможете смотреть аналоговых и цифровых каналов, а больше всего – спутниковых. Количество доступных вам каналов кабельного телевиденья будет зависеть от множества факторов, таких как ваш регион, провайдер и пакет услуг.

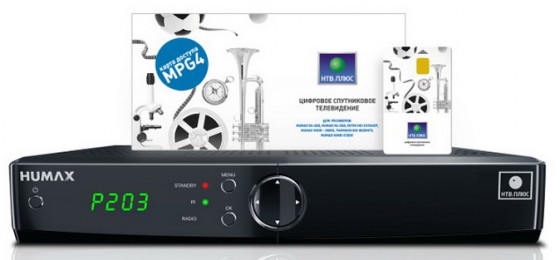

НТВ+

Данный провайдер кодирует свои каналы при помощи системы ViAccess. Это означает, что вы получите доступ ко всем закодированным и доступным благодаря этому пакету каналам, если у вас есть соответствующий модуль. Просматривать телепрограммы пакета НТВ ПЛЮС можно также при помощи приемника, однако он при этом должен обладать слотом Cl+.

Триколор ТВ

Кинозалы. Благодаря этой карте вы на целый год получаете доступ к телеканалам, на которых сможете смотреть не только классику кинематографа, но и все самые новые фильмы;
Детский. На вашем телевизоре Смарт ТВ появится программа, где ваши дети смогут смотреть свои любимые мультфильмы, а также другие детские передачи целый год;
Наш футбол. Это пакет позволяет смотреть онлайн трансляцию матчей премьер лиги России в течении 90 дней с момента ее активации;

Оптимум. Данная карта от провайдера Триколор ТВ позволяет увеличить список своих каналов еще на 12 штук. Благодаря ней вы сможете смотреть такие дополнительные каналы, как Авто+, ЗооТВ, Охотник и рыболов, Телепутешествия и не только;
Максимум. Благодаря ней вы получите доступ к 20 дополнительным каналам, транслирующим передачи в HD качестве, и еще 100 в формате SD;
Ночной Триколор. Как можно понять из названия, данная карта дает возможность просматривать закодированные ночные передачи эротической тематики, а также некоторые зарубежные передачи с пометкой 16+;
Золотая карта Триколор ТВ. Наиболее полный вариант подключения. В нее включены все остальные, в том числе пакет Максимум, Кинозалы, СуперКино и HD.

Как подключить?

Чтобы вставить смарт карту для просмотра закодированных каналов, вам понадобиться телевизор Смарт ТВ, поддерживающий DVS-S2 или же специальный приемник со слотом CL+. В телевизоре для этого может быть слот CI или же разъем под специальный адаптер, который чаще всего идет в комплекте.

Подключить любую карту Триколор ТВ можно воспользовавшись следующей инструкцией:

Вставьте ее в САМ-модуль чипом к себе;
САМ-модуль вставьте в CI слот в Смарт телевизоре.

Еще по теме: Твич ТВ что это

Если же подключить САМ-модуль можно только при помощи специального адаптера, то порядок действий будет таким:

Найдите на задней панели своего устройства наклейку с надписью Common Interface и снимите ее.
Возьмите адаптер и вставьте его ножками в специальные отверстия под них.
Надавите на CI адаптер и плотно зафиксируйте его в разъеме, убедившись в том, что он не шатается.
Всуньте смарт карту Триколор в САМ-модуль, а после этого установите его в подключенный к телевизору адаптер.

Если не работает

Если вы сделали все по инструкции, но САМ-модуль так и не определился или Смарт телевизор пишет об ошибке №17, то вы можете выполнить следующие действия:

Проверьте правильность установки сматр карты и самого модуля. Он должен быть вставлен в приемник или Смарт телевизор до предела нужной стороной.
Поверьте, активен ли пункт «Общий интерфейс», который можно найти в меню. В некоторых Смарт телевизорах для того чтобы его обнаружить, потребуется для начала зайти в раздел «Система» или «Трансляция»;
Если данный пункт не активен, то попробуйте отключить телевизор и подключить адаптер или САМ-модуль заново. Если после этого данный раздел в меню так и не заработает, постарайтесь подключить другой модуль, чтобы выяснить, в чем причина;
Если же «Общий интерфейс» работает, но каналы при этом так и остаются закодированными, то вы можете попробовать, настроить их еще раз, подключить другой модуль или позвонить своему провайдеру и уточнить информации, описав возникшую проблему.

Покупка пакета каналов самого известного отечественного поставщика и наличие ресивера – это ещё не всё.

Чтобы смотреть любимые фильмы и шоу, необходимо выполнить правильную установку, настройку смарт-карты.

Практически всегда она вставляется одинаковым образом, но есть исключения, с которыми следует разобраться.

Настройка карты и ресивера триколор – практические советы

Именно с последнего компонента и считывается информация о доступных для просмотра телевизионных каналах.

Подобный компонент должен содержать на себе такие отметки:

информация о количестве доступных для зрителя данных;
пометки производителя, подтверждающие качество системы;
специальные контакты, для обмена данными с тюнером;
защитные компоненты, внешний вид, говорящий о принадлежности к конкретной кабельной компании.

Установочный механизм карточки для триколор тв

подключение приёмного прибора, который необходим для возможности контакта пакетного элемента со стандартным телевизором;
поиск специального гнезда, для установки дополнительного механизма, позволяющего открывать соответственный пакет;
вставка дополнительного компонента – чип должен всегда находиться сверху;
закрытие отверстия тюнера, внесение рабочих корректировок.

Прежде чем ответить на вопрос как правильно вставить смарт карту Триколор в ресивер, скажем несколько слов про сам принимающий модуль. Обычно при покупке и подключении пакета услуг этого оператора, карта Триколор ТВ уже входит в комплект оборудования.

Но если вы заменили приемник, допустим, по причине неисправности, помните, что новый принимающий модуль должен соответствовать основным характеристикам. А именно, поддерживать кодировку сигнала DRE CRYPT , иметь разъем для смарт карты напрямую или через переходник. Иногда, если телеприемник имеет слот CI (либо разъем под адаптер) и соединен со спутниковой антенной, карточка может быть активирована и без приемника. Ниже рассмотрим оба варианта активации смарткарты более подробно и разберемся, как правильно вставить карту Триколор.

Процесс установки для телевизора

Если телевизор имеет слот CI, использование адаптера не требуется. Вам нужно лишь установить смарткарту чипом сверху. В случае, когда на задней панели имеется только разъем под адаптивный модуль, действуйте следующим образом:

Процесс установки для приемника Триколор

Если ресивер имеет слот CI , просто поместите в него карточку чипом вверх. Для других устройств, где есть только разъем под адаптер, устанавливать нужно в следующей очередности.

Решение возможных проблем при подключении

Вы изучили руководство, как правильно вставить вашу смарт карту Триколор, выполнили все пункты, но телевидение не работает, либо на экране появляется сообщение об ошибке. Что делать? Попробуйте следующее:

Убедитесь в правильной установке карточки и адаптера. В большинстве случаев, уведомление об ошибке — это симптом того, что устройство «обнаружило» адаптивный модуль, вставленный неправильным образом.
Попробуйте перезапустить ресивер. Выключите его и снова включите. Некоторым моделям после установки смарткарты требуется перезагрузка.
Зайдите в категорию «Система» и убедитесь в активности пункта «Общий интерфейс». Если он откликается, попробуйте перенастроить каналы заново. В тех случаях, когда данный пункт не работает либо «зависает», обратитесь в сервисную службу и объясните специалистам суть проблемы. Чаще всего вышеперечисленное – признаки аппаратного сбоя или выхода из строя смарт карты.

О доступных пользователю услугах.
Специальные данные для обмена с приемником.
Пометки оператора, подтверждающие качество.
Дизайн, позволяющий определять провайдера.

Инструкция

Открыть слот для карты, который расположен на приемнике.
Вставить карточку, считывающий чип находится сверху.
Закрыть слот, настройка рабочих параметров.

Как подключить CI+ модуль с карточкой

Вставить карту Триколор ТВ в САМ-модуль считывающим чипом к себе.
Модуль необходимо устанавливать в специальный разъем на «умном телевизоре».

Этапы подключения с помощью адаптера:

На обратной стороне телевизора есть наклейка Common Interface, её нужно снять.
Адаптер вставить в специальные отверстия, хорошо закрепить.
Карта вставляется в модуль, после чего модуль подключается к адаптеру.

Что делать если после подключения ТВ не работает

Устройство не видит карту или пишет ошибка

Источник: erfa.ru
