Как поменять щетки на стиральной машинке Самсунг

Те, кто пользуется стиральными машинами, крайне редко задумываются о внутренним строении прибора. Для многих важно, чтобы агрегат исправно работал. Однако в некоторых случаях возникает необходимость изучить не только принцип действия подобной бытовой техники, но и ее строение. Чаще всего такая потребность возникает при сбоях в работе стиральной машины.

Двигатель – это сердце агрегата, которое в любой момент может сломаться. Нередко для устранения поломки, требуется замена щеток двигателя стиральной машины. Что это такое, и как их поменять?

Что это такое и для чего это нужно

Щетки для электродвигателей стиральных машин относятся к важнейшим элементам системы. Необходимы они для нормальной работы устройства. Если быть точнее, то щетки электродвигателя обеспечивают контакт. Внешне такие детали похожи на приспособления, изготовленные из металла и состоящие из нескольких частей: контактного элемента, пружины необходимой длины и наконечника, который обычно выполнен в форме цилиндра или же куба.

Замена щеток двигателя на стиральной машине самсунг. Подходит на другие модели

Подобные щетки очень важны в работе стиральной машины, предназначенного для стирки одежды. Они позволяют передать на обмотку ротора двигателя стиральной машины электрический заряд с внешней цепи. Благодаря этому стиральная машина начинает выполнять свою программу.

Смотрите также – Как проверить и отремонтировать насос на стиральной машине

Основные разновидности

Практически в каждой модели приборов для стирки белья установлены определенные электрощетки. Существует несколько их разновидностей. Главное различие данных элементов заключается в материале, из которого они изготовлены. Щетки для двигателя стиральной машины обычно бывают:

1. Электрографтированные.
2. Угольно-графитовые.
3. Медно-графитовые.

Для изготовления контактов обычно используют медь, а для изготовления пружины – сталь.

Сколько могут прослужить электрощетки

Для изготовления щеток для двигателя стиральных машин выбирают только прочный и надежный материал. Готовое изделие должно обладать высоким показателем износостойкости. При этом угольные электрощетки относятся к расходникам. Данные детали часто меняют. Из-за чего же это происходит?

Как утверждают производители, угольные электрощетки способны без замены прослужить около пяти лет. Если же стиральная машина используется в редких случаях, то этот срок увеличивает практически вдвое. Детали исправно служат несколько лет. После этого они перегорают. Для дальнейшей работы стиральной машины требуется их замена.

Стоит отметить, что электрощетки защищают от перегорания остальные детали стиральной машины.

Когда требуется замена

Если угольные электрощетки вышли из строя, то в работе агрегата, выполняющего стирку белья, отмечаются следующие сбои:

1. Резкая остановка двигателя прибора, которая не вызвана внезапным отключением электропитанием или же перепадами напряжения.
2. Посторонние, непривычные звуки при отжиме и стирке. Это могут быть постукивания и трески.
3. Снижение показателя мощности двигателя агрегата. На это указывает уменьшение количества оборотов. Белье при таком сбое плохо отжимается.
4. Во время работы стиральной машины появляется запах дыма и гари.
5. В более современных моделях может показывать ошибку на дисплее.
6. Нарушения и сбои в работе прибора.

Как выбрать электрощетки

Перед тем как заменить угольные электрощетки стоит их правильно подобрать. Специалисты рекомендуют устанавливать только оригинальные детали. Иными словами при выборе элемента следует учитывать модель стиральной машины и производителя. Конечно, существуют и универсальные модификации, которые можно устанавливать на любой прибор. Однако, как показывает практика, такие щетки для стиральной машины очень быстро приходят в негодность и вызывают нарушения в работе оборудования.

Если из строя вышла только одна щетка, менять необходимо обе. В противном случае нагрузки на ротор будут распределяться неравномерно. В итоге это может привести к поломке двигателя. Перед покупкой угольных электрощеток стоит разобраться, какая разновидность была установлена в стиральной машине. В данном случае может быть несколько вариантов:

1. Разборные детали, состоящие из трех фрагментов.
2. Цельные щетки с пластиковым корпусом.
3. Простые, которые представляют собой графитовый стержень, оснащенный медным наконечником.

Замена и разборка агрегата

Если для выявления причин неполадок в работе стиральной машины вы обращались в сервисный центр, то здесь и произведут замену угольных электрощеток. Если же подобной возможности нет, то ремонт агрегата можно провести в домашних условиях. Для начала стоит разобрать стиральную машину. Для этого необходимо:

1. Отключить стиральную машину от электросети, отсоединить шланги для набора и слива воды.
2. Следующий этап – откручивание крепежей, которые надежно держат заднюю крышку прибора. После удаления метизов, панель следует снять.
3. Со шкива необходимо снять приводной ремень.
4. Стоит снять ротор. Для этого необходимо открутить болты , которыми деталь крепиться к барабану.
5. Следует аккуратно сделать снимок, чтобы на нем было видно, как и где крепится определенный элемент.
6. Теперь можно отсоединить контакты и извлечь угольные электрощетки из гнезд.
7. Медные пластины стоит немного зачистить. Для этого можно использовать наждачную бумагу. Работать с такими деталями следует аккуратно.
8. Следует зачистить медные наконечники на новых щетках. Собрать медную пыль можно пылесосом.
9. Новые детали необходимо установить в гнезда.

Как собрать агрегат

После замены угольных электрощеток необходимо собрать прибор. Делать это следует в соответствии с фотографиями, на которых отражено расположение всех важных элементов системы. Для начала стоит установить двигатель агрегата. Теперь стоит проверить работу замененных деталей. Для этого агрегат следует подключить к электросети и запустить функцию «Отжим».

Если впервые минут работы щетки начинают истираться, то пугаться не стоит. Если новые детали исправны, то стиральную машину следует отключить от электросети, установить приводной ремень на шкив и зафиксировать метизами заднюю панель прибора.

Обращение к специалистам

Если нет уверенности в собственных силах, и замена электрощеток кажется для вас очень сложным процессом, то стоит обратиться за помощью к специалистам. Профессионалы быстро и без особого труда исправят все поломки и произведут замену испорченных деталей. Выбор и покупку электрощеток также стоит доверить специалистам. Они смогут подобрать элементы, которые будут соответствовать модели стиральной машины.

Что касается стоимости подобных услуг, то она зависит от того, в каком регионе вы проживаете. Средняя цена составляет от 1000 до 1500 рублей. Стоимость же самих деталей зависит от материала, из которого они изготовлены, а также от компании-производителя. Если у вас стиральная машина одной из популярных марок, то цена электрощеток будет составлять 350 – 2100 рублей.

В завершение

Электрощетки – это одни из важнейших элементов стиральной машины. Эти детали обеспечивают нормальную работу агрегата на протяжении длительного времени. Чаще всего электрощетки выходят из строя из-за неправильной эксплуатации оборудования. Их неисправность влечет полную невозможность использования стиральной машины.

Сами по себе элементы являются надежными и устойчивыми к износу. Как правило, электрощетки могут прослужить от 7 до 12 лет.
Смотрите также:

• 8 лучших стиральных машин BEKO по отзывам покупателей
• 10 лучших стиральных машин от Samsung
• 10 лучших стиральных машин с вертикальной загрузкой
• 10 лучших стиральных машин Hotpoint-Ariston по отзывам покупателей
• 10 лучших стиральных машин Electrolux по отзывам покупателей

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Понравилась статья? Проголосуй!

(Оценок нет)

Источник: tehrevizor.ru

Какие щетки для электродвигателей стиральных машин более востребованы?

Щетки для электродвигателя стиральной машины — это важная деталь, которая обеспечивает надежную и бесперебойную работу устройств такого типа. Поломка щеток часто является причиной выхода двигателя из строя, и хотя они поддаются быстрой замене, иногда такая проблема ставит в тупик рядового пользователя.

1. Внутреннее строение и принцип работы двигателя стиральной машины
2. Какие признаки указывают на необходимость ремонта?
3. Как правильно подобрать щетки?
4. Замена щеток

1 Внутреннее строение и принцип работы двигателя стиральной машины

Перед тем как приступить к замене щеток, следует разобраться в причине их поломки или износа. Ведь проблема может скрываться не только в физическом старении, но и в несбалансированности мотора и неправильной эксплуатации машины.

Примерно 85% современных стиральных машин укомплектовывается коллекторным двигателем. С начала 90-х годов он постепенно, но уверенно вытеснил с рынка конденсаторные асинхронные моторы, работающие от одной фазы. Главные преимущества коллекторных двигателей — большая мощность, компактность и простота управления. Внешние признаки моторов разных производителей могут немного отличаться, но принцип работы у всех них остается общим.

Коллекторный двигатель стиральной машины

Рекомендуем ознакомиться

• Как почистить лоток стиральной машины?
• Стиральная машина индезит не отжимает
• Ремонт помпы стиральной машины и коды ошибок

Двигатель современной стиральной машины — это сложное электрическое устройство, которое выдерживает довольно сильные нагрузки. Он состоит из нескольких основных узлов:

1. Статор — неподвижная часть прибора. Являет собой набор пластин из электротехнической стали, между которыми укладываются обмотки медной проволоки. После подачи напряжения на обмотки статора возникает электромагнитное поле, которое при воздействии с аналогичным полем ротора приводит его в движение.
2. Ротор, или, как его еще называют, якорь, — движущийся элемент мотора. Состоит из трех основных частей: сердечника, обмотки и коллектора, установленных на общую ось. Ток подается на коллектор при помощи пары подпружиненных графитовых пластинок — щеток двигателя.
3. Тахогенератор — специальное устройство, предназначенное для того, чтобы контролировать скорость вращения ротора. Тахогенератор считывает показатели оборотов ротора и передает их на обработку к электронной схеме. Учитывая полученные данные, электроника подает сигнал об ускорении или замедлении двигателя.

Всем частям двигателя помогают плавно вращаться металлические подшипники — они сводят к минимуму силу трения и делают работу мотора плавной. Поскольку подача тока на коллектор двигателя осуществляется посредством механического контакта с графитовыми щетками, в точке их соприкосновения возникает сильное трение и нагрев, которые являются основными причинами выхода двигателя из строя. Для того чтобы избежать аварийной остановки прибора, следует периодически осматривать щетки на предмет изнашивания, а при потребности — своевременно производить их замену.

2 Какие признаки указывают на необходимость ремонта?

Если ваша стиральная машина неожиданно вышла из строя, то причина может скрываться именно в поломке двигателя. Современные производители с целью удешевления продукции выпускают моторы в виде сборных агрегатов, которые практически невозможно отремонтировать самостоятельно. Единственное, что можно сделать своими руками, — заменить щетки, которые считаются расходным материалом.

Поломка двигателя машинки

Визуально определить, пришло ли время заменить щетки, можно по нескольким явным признакам:

• при вращении барабана возникает посторонний шум, легкий скрежет или скрип;
• наблюдается потеря мощности электродвигателя — это особенно заметно при отжиме — мотор начинает «задыхаться», звук его работы отличается от нормального;
• во время стирки ощущается неприятный запах гари, жженого пластика;
• при переходе в режим отжима стиральная машина останавливается и высвечивается на табло код ошибки.

Если хотя бы один из перечисленных выше признаков стал наблюдаться в последнее время, это может означать, что необходима замена щеток электродвигателя.

3 Как правильно подобрать щетки?

Перед тем как приступить к замене щеток электродвигателя, следует определить, какие именно комплектующие подойдут для вашей модели. Рекомендуется использовать исключительно оригинальные запчасти, так как универсальные варианты могут работать неправильно либо привести к окончательной поломке мотора.

Замена щеток электродвигателя

Двигатели современных стиральных машин автоматического типа укомплектовываются щетками трех типов:

• щетки в неразборном пластиковом корпусе;
• подпружиненные щетки, которые состоят из графитового стержня, металлической пружины и медной проволоки с клеммой на обратном конце;
• простые щетки, имеющие вид графитового стержня, из одного из концов которого выходит медный контакт.

Вне зависимости от типа щеток их рабочая часть срезана под углом для лучшего контакта с коллектором. Лучше всего выбирать их, зная модель стиральной машины либо предварительно сняв их с двигателя. Меняют одновременно обе щетки, так как в противном случае нагрузка на ротор будет неравномерной.

4 Замена щеток

Самостоятельно заменить щетки для стиральной машины довольно просто. Для начала нужно максимально удобно добраться до двигателя — в некоторых моделях с этой целью придется разобрать часть корпуса, но в большинстве случаев можно ограничиться снятием задней панели. После этого снимают приводной ремень и откручивают крепежные болты, отделяя тем самым мотор от барабана.

Чтобы вся работа не прошла впустую, следует удостовериться в том, что поломка двигателя связана именно с неисправными щетками. Для этого пригодится обычный тестер, применяемый в электронике. С его помощью замеряется сопротивление контактов коллектора на корпус и на короткое замыкание.

Если подозрение пало на обрыв медной обмотки, то такую поломку легче всего обнаружить омметром. Прибор подключают к ламелям коллектора, которые находятся по соседству друг с другом, после чего вручную вращают ротор, замеряя при этом сопротивление на ламелях. Если оно заметно возрастает, то весьма вероятен разрыв обмотки.

Если никаких признаков поломки не обнаружилось, можно приступать к замене щеток. Длина отработанных стержней допускается порядка 7 мм, но если вы извлекли старые щетки и увидели, что их длина составляет 1-1,5 см, их все равно придется заменить новыми. Скорость износа контактов со временем изменяется неравномерно, и если первые сантиметры щеток стачиваются годами, то последние могут износиться буквально за несколько недель. Причина этому — перегрев точек соприкосновения с коллектором, в результате чего графит не просто стачивается в мелкий порошок, а откалывается целыми кусками.

Изношенные щетки

Во время извлечения щеток обязательно запомните или зарисуйте схематически их расположение относительно коллектора, направление косого среза их рабочей плоскости. В последующем эта информация пригодится для правильного монтажа новых контактов. Если в стиральной машине применяются щетки в пластиковом корпусе, то этот шаг можно пропустить — такие запчасти конструктивно невозможно установить неправильно.

Щетки извлекаются из гнезда, их контакт осторожно отсоединяют. Медные пластинки коллектора, с которыми непосредственно будут контактировать щетки, слегка зачищают мелкой наждачной бумагой, удаляя после этого всю пыль пылесосом. На освободившееся место устанавливают новые щетки для двигателя стиральной машины, при необходимости их также можно подчистить наждаком.

Последний шаг — обратная сборка стиральной машины. Двигатель устанавливают на свое место, но пока еще не подсоединяют приводной ремень. Стиральная машина подключается к сети и переводится в режим отжима. Первые несколько минут щетки могут сильно искрить, но это нормально — за это время все неровности на их поверхности притираются. После того как искрение прекратилось, машину отключают и заканчивают сборку.

Замена щеток для двигателя стиральной машины должна происходить регулярно, иначе могут возникнуть проблемы с эксплуатацией техники.

В самостоятельном проведении такого мелкого ремонта нет ничего сложного, его можно произвести самостоятельно, предварительно изучив инструкцию к стиральной машине и соблюдая осторожность.

Устройство электродвигателя стиральной машины не настолько сложное, как может показаться на первый взгляд, правильный и своевременный уход за этим агрегатом обеспечит стабильную и долговечную работу домашней техники.

Источник: vantazer.ru

Статьи по ремонту и установке бытовой техники

Предлагаем для получения более подробных сведений о ремонте стиральных машин, их эксплуатации, способах продления срока служба и прочую полезную информацию по бытовой технике.

• Стиральная машина
• Посудомоечная машина
• Холодильник
• Кондиционер
• Установка техники
• Заправка кондиционеров

Выезд и диагностика бесплатно
Гарантия на работу до 2-х лет
Все районы Москвы без выходных
Любые запчасти в наличии
Консультация по телефону бесплатно
Перечень услуг
Закажи обратный
звонок и получи
скидку 10% на
ремонт стиральной машины

До конца акции осталось
Демократичные цены
на ремонт!
от 500 до 2500 рублей
Найдёте дешевле — сделаем скидку!
Скидка 20%:

— сервис второго кондиционера;
— на установку второй детали;
— на ремонт второй единицы техники.
*за один приезд мастера

Бесплатная консультация *
Бесплатная диагностика *
Бесплатный выезд мастера *
*в случае ремонта техники

Оформить заявку на обратный звонок
Оператор перезвонит Вам в течении 5 минут

• ремонт в день обращения
• профессиональные мастера
• оригинальные запчасти
• гарантия качества
• демократичные цены

Замена щеток двигателя в стиральной машине

В асинхронных и коллекторных двигателях стиральных машин установлены угольные щетки, они имеют ограниченный ресурс. При работе двигателя, щетки соприкасаются с ротором, за счет этого происходит вращение. Износ щеток — это естественный процесс, они просто стираются при трении. Примерный их ресурс 7-15 лет, зависит от качества щеток и интенсивности работы техники.

Какие признаки поломки стиральной машины, если стерлись щетки двигателя?

1. Не вращается барабан.

В редких случаях, он может вращаться на пол оборота, слегка подергиваться или при отжиме плохо набирать обороты. Чаще всего, он просто стоит на месте.

2. На табло горит ошибка.

Если Ваша стиральная машина показывает ошибку, расшифровка которой означают проблемы с двигателем, вполне возможно, всему виной именно щетки. Но не обязательно, возможно, повреждение самого двигателя или платы управления.

3. Двигатель шумно работает или искрит.

Когда щетка стерлась до самого основания, ротор начинает тереться об контактную часть, конец которой находиться внутри щетки. Из-за этого может появиться звук металлического трения или начать искрить. В этом случае, нужно незамедлительно поменять щетки, пока не повредился ротор двигателя.

4. Не блокируется люк.

В некоторых стиральных машинах, устройство блокировки люка находиться в одной цепи с электродвигателем. Блокировка люка не срабатывает или щелкает несколько раз.

Сколько стоит замена щеток в стиральной машине?

• Цена за ремонт зависит от нескольких факторов:
• Сложности разбора техники
• Способа замены самих щеток
• Стоимости деталей
• Тарифов фирмы или мастера

Обычно ремонт обходиться от 3000 до 5000 руб. Если Вы хотите сэкономить и попробовать поменять щетки самостоятельно, мы дадим Вам несколько хороших советов.

Как поменять щетки в двигателе стиральной машины?

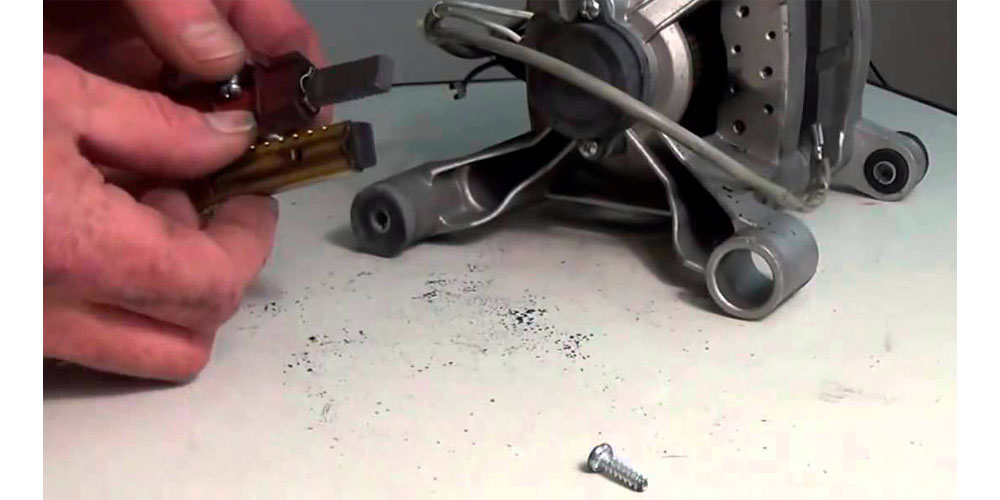

1. В первую очередь, нужно снять двигатель.

Менять щетки на установленном двигателе не рекомендуем! Класть машинку на бок тоже не нужно, а если все-таки Вы решили ее завалить, нужно откинуть трубку с датчика уровня воды, чтобы в него не попали остатки влаги.

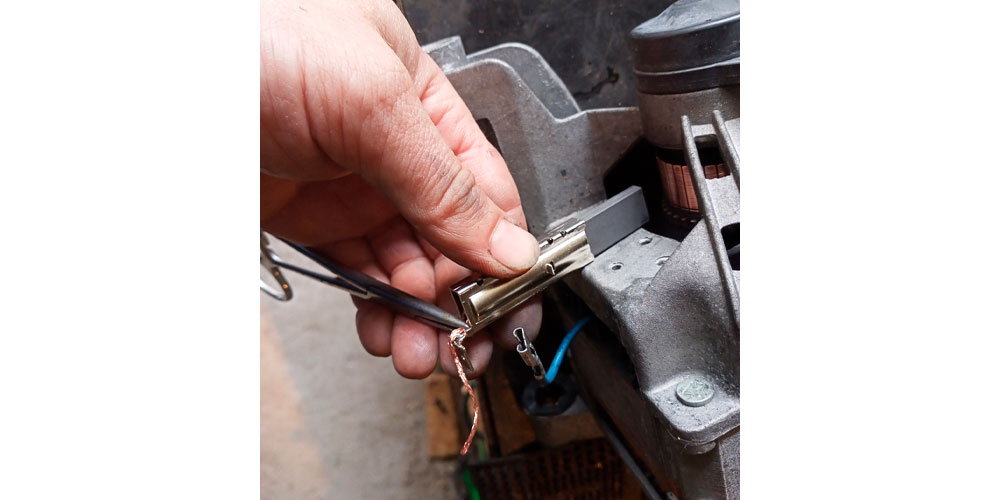

Обычно они прикручены сбоку двигателя или зафиксированы просто контактом (смотрите фото). Есть модель стиральной машины Bosch у которой щетки находятся в самом двигателе, чтобы их поменять, нужно разбирать двигатель полностью.

Обращаем Ваше внимание, что в машинках с прямым приводом и инверторным двигателем нет щеток! Там другой принцип работы мотора.

Можно найти в специализированных магазинах, заказать у официалов, найти по интернету.

Щетки в стиральных машинах бывают с корпусом, пружинкой, есть варианты где их нужно будет припаивать паяльником. Поэтому, перед покупкой желательно их снять и искать аналогичные.

Иногда, после установки щеток, нужно сбросить ошибку согласно сервисному мануалу. Но это не всегда, чаще всего, стиральная машина начинает сразу работать.

Первые несколько стирок после ремонта, Вы можете слышать нехарактерное жужжание при работе двигателя. Переживать не стоит, новые щетки притираются за 3-5 стирок.

В этой статье мы дали общие сведения диагностики и замены щеток мотора стиральной машины, в процессе которых могут возникнуть разные нюансы и сложности. Разбор стиральной машины и ремонт электродвигателя требует специализированных знаний, навыков и наличие необходимого инструмента. Поэтому, рекомендуем обратиться в сервисный центр по ремонту стиральных машин. Мы ремонтируем все модели стиральных машин в Москве и с радостью поможем Вам с любым ремонтом.

Источник: master177.ru
