При работе на токарном станке мастера сталкиваются с износом основных узлов оборудования. Интенсивная работа на больших оборотах уровень износа пат очень высок.
Это приводит к биению заготовки. При этом необязательно заменять детально новую. Иногда для исправления ситуации достаточно просто расточить кулачки токарного патрона.
Зачем нужна расточка
Смысл расточки – совместить ось рабочих поверхностей кулачков патрона с осью вращения шпинделя. Кулачки нужно растачивать, когда они будут находиться в зажатом положении. Если осуществлять процесс в свободном состоянии, то биение не устранится.
Разновидности
Чтобы расточить кулачки токарного патрона необходимо подобрать оптимальный способ для конкретной разновидности. Выпускают несколько типов кулачков, каждый из которых имеет конструктивные особенности.
Прямые
Этот вид кулачком предназначен для зажима заготовки с валом, с внешней стороны и для заготовки с отверстием – с внутренней. Непосредственно кулачки расположены сверху и захватывают деталь.
Растачивание кулачков токарного патрона в 2 сотки
Обратные
Необходимы для зажима заготовки с внешней стороны. Используется для обработки полых болванок, чтобы было за что зацепится.
Накладные
Это составной вариант патрона, который сделан из цветного металла или нержавеющей стали. Применяется при работе с масштабными проектами. Такая вариация применяется при работе с заготовками большого диаметра при этом неважно, длинные они или короткие.
Сборные
Кулачок из металла в таком типе крепится на рейку из стали. Сталь применяется легированная, а зубья кулачков шлифуют, подвергают закалке и цементации.
Как правильно расточить?
Чтобы правильно расточить патрон необходимо соблюдать последовательность действий. Профессиональная расточка производится в несколько этапов, каждый из которых должен быть выполнен качественно и по всем техническим требованиям.
Демонтаж
В первую очередь необходимо провести демонтаж патрона. В противном случае не получится избавиться от биения заготовки и совместить точно все необходимые оси. Если патрон не будет зажат, а будет находиться в свободном состоянии на станке – дефекты сохранятся. После демонтажа необходимо снять кулачки и почистить их. Затем нужно проверить биение.
Обработка наждачной бумагой
При наличии небольшой степени износа и задира достаточно обработать деталь сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Чтобы не искажать профиль кулачка при зачистке необходимо, чтобы наждачная бумага охватывала примерно половину профиля кулачка и при этом имела небольшое натяжение. Если износ кулачка значительный – необходима полноценная расточка.
Как проточить?
Для проточки кулачков следует соблюдать определенный порядок:
- Установить их, сопоставив с отверстием токарного патрона.
- Осуществить зажим кольца так, чтобы оно могло двигаться свободно.
- Понадобятся два резца: один для расточки канавок, а второй – для разработки плоскостей.
- Начиная с низких оборотов следует найти оптимальный режим вращения.
- Резец для разборки плоскостей необходимо установить так, чтобы по всей плоскости кулаков происходило соприкосновение.
Так осуществляется конусная расточка и заготовка сможет крепиться надежно и безопасно.
Шлифовка
Это финишный этап растачивания, который проводится только в случае, если есть реальная необходимость. На этом же этапе проводится проверка металлическим валом. Вал закрепляется в патрон токарного станка и с его помощью определить, есть ли биение. При наличии биения требуется дополнительная шлифовка.
Распространенные ошибки при проточке
Если не соблюдать в точности технологию проточки, то в результате можно сильно повредить патрон и кулачки. Наиболее распространенные ошибки:
- не проверить планшайбу на биение;
- не проверить параллельность патрона суппорту;
- не проведена предварительная шлифовка.
Если соблюдать технологический процесс полностью, то кулачки будут служить долго.
Основные советы и рекомендации
У любого опытного токаря существует несколько своих секретов по оптимальному процессу расточки кулачков токарного патрона. Чаще всего работают следующие рекомендации:
- когда мастер делает выточку на кулачках, он должен их раздвинуть на 2/3 от максимального вылета;
- зажимная шайба должна устанавливаться на максимально близкое расстояние к торцам кулачков;
- при расточке кулачков, кольцо, которое зажимается в выточке должно быть максимально жестким.
Если кулачки токарных станков не растачивать, то это приведет к биению патрона, а затем и к поломке основных узлов. Важно соблюдать все этапы данной операции и помнить, что патрон в любом случае придется демонтировать.
Поделиться в социальных сетях
Расточка кулачков токарного патрона
Главная » Токарная обработка
Просмотров 1.3к. Опубликовано 13.05.2018 Обновлено 13.05.2018
При работе на токарном станке приходится сталкиваться с износом трущихся частей патрона. Со временем от больших оборотов и нагрузки патрон изнашивается, точность теряется. Станок работает на больших оборотах, поэтому интенсивность его деятельности очень высокая, что собственно и приводит к биению заготовки. Эта естественная неисправность создает ряд негативных последовательных моментов, в результате которых вытачиваемая деталь не отвечает заявленным размерам и требованиям качества. С заменой на новую деталь не стоит торопиться, тем более что ее также нужно будет притереть, поэтому можно расточить кулачки патрона токарного патрона.
Сами кулаки патрона могут быть разных видов. Это прямые, которые несут задачу захвата заготовки наружной стороны или за внутреннюю часть у детали с отверстием. Могут быть обратные для зажима с внешней части, накладные, которые применяются для обработки заготовок большого диаметра независимо от длины, а также сборные, на которые осуществляется с помощью рейки крепление накладных кулачков. Независимо от типа рекомендации являются универсальными, поэтому их можно применить для большинства современных станков по металлу, таких как 16к20, 1а616, а также установок с ЧПУ.
Расточка
Для проведения процедуры необходимо демонтировать патрон и обработать его наждачной бумагой. С одной стороны может казаться, что обработка кулаков патрона спокойно подвергнется прямо на станке, но это не так. Расточка кулачков у токарного патрона, находящихся в свободном состоянии, без их зажатия к результату не приведет, биение при этом не устранимо. Детали могут растачиваться только зажатыми, потому что это их рабочее положение. Поэтому расточка кулачков производится следующим порядком:
- устанавливаются кулачки, сопоставив их диаметр отверстию токарного патрона;
- осуществляется зажим кольца с помощью кулачков так, чтобы оно могло свободно двигаться;
- используем один резец для расточки канавок, чтобы стружка, отходы могли спокойно удалиться из отверстия, второй для разработки плоскостей;
- находится оптимальный режим вращения, начиная с низкой частотой оборотов. Используется сначала первый резец, выбрав необходимую глубину проточки таким образом, чтобы поверхность кулачков находилась в пределах допустимой площади;
- запускается резец для плоскостей так, чтобы по всей рабочей плоскости кулаков происходило соприкосновения. Для этого запускается станок на низкой скорости и наблюдается наличие соприкосновения резцом всех сторон;
- осуществляется конусная расточка кулачка, чтобы в дальнейшем обрабатываемая заготовка могла хорошо в них крепиться, делая захват надежным и безопасным.
Шлифовка
Завершающим этапом растачивания кулачков является шлифовка, которая должна производиться только при ее явной необходимости. Для проверки используется металлический вал, который закрепляется в патрон токарного станка. Деталь зажимается кулачками и запускается станок. Визуально можно определить имеет ли место биение или оно отсутствует.
Если имеется, то кулачки требуют ухода и шлифовки. Для этого необходимо обработать внутреннюю часть, зажав ими кольцо, предупреждая тем самым самопроизвольное раскручивание.
Для качественного точения токари используют резцы со специальным камнем, для чего на него устанавливается насадка с камнем. Производится включение патрона и, передвигая оправу с камнем по всей плоскости кулачков, делается их шлифовка до нужного состояния. После шлифовки можно повторно произвести проверку на состояние идеальности кулачков, установив в них стальной вал и запустив в работу. Процедура обработки деталей посредством расточки должна исключить биение заготовки.
Процедура растачивания мягких кулачков
Джо Питц
Зарегистрировано
Мой токарный станок поставлялся с 6-дюймовым патроном без кулачков.
Генри (Хвонтрес) продал мне набор кулачков, и теперь я хотел бы установить и расточить их.
Я проверил на web для процедуры растачивания кулачков и видели только процедуру растачивания челюстей на токарном центре с ЧПУ.Конечно, на токарном центре с ЧПУ револьверная головка может двигаться горизонтально и вертикально.
Вот мне интересно, как это сделать на ручном токарном станке.
Также во всех примерах указано, что вы должны предварительно натянуть кулачки с помощью кольца кулачков расточного патрона, довольно дорогого инструмента для одноразовой работы.
Включены несколько снимков челюстей.
Если бы кто-нибудь мог просветить меня, как лучше всего расточить две ступени на челюстях. Есть ли альтернатива использованию кулачкового кольца?
Можно ли выполнить эту операцию с помощью расточной оправки? У меня проблемы с визуализацией, как сделать несколько шагов?
Измените ли вы длину расточной оправки, чтобы получить ступени?
Также оказывается, что положение кулачков в патроне (во время растачивания) имеет решающее значение для того, какой диаметр можно обточить. Если челюсти расположены неправильно, вы ограничиваете свой диаметр?
третичный
Активный пользователь
Joe
Большинство кулачков достаточно твердые, чтобы вызвать проблемы даже при обработке твердого сплава, а расточка не совсем точна. Лучший способ — измельчить их.
На сайте есть несколько тем, в которых можно найти всю необходимую информацию.
Выполните поиск по запросу “зажимные кулачки”.
Джо Питц
Зарегистрировано
- 23 июля 2015 г.
- #3
Спасибо, tertiaryjim, я проверю.
RJSakowski
H-M Supporter — золотой член
Джо Питц
Зарегистрировано
Я немного поискал на форуме и в Интернете информацию о шлифовке кулачков патрона.
Получается, что все приводят примеры исправления раструба в кулачках, в лучшем случае снимают с патрона всего несколько тысяч. Я хочу создать ступеньки на челюстях. Это будет чуть менее 0,500 на шаг, что является большой разницей в количестве удаляемого материала. Также я сомневаюсь, что шлифовальный круг прослужит так долго, вам придется заново затачивать круг или заменять круг.
Будет ли этот процесс лучшим или единственным способом нарезать ступени в кулачках патрона?
Спасибо за информацию о сверлильном кольце.
T Bredehoft
Активный пользователь
- 23 июля 2015 г.
Атакуйте (аккуратно) одну из челюстей напильником. Он «катается» или закапывается. Если последнее, вы можете их повернуть, если нет, вы не можете. В любом случае, если вы будете точить их, имейте в виду, что токарный станок обычно не используется в качестве станка для «прерывистой резки», патрон будет «прыгать» между кулачками, возможно, быстро сломав ваш инструмент.
Чем медленнее вы будете его запускать, тем меньший эффект это будет иметь, кроме того, я бы держал руку на патроне, чтобы он не подпрыгивал. Вы даже можете установить старый каблук ботинка (или что-то подобное) в качестве тормоза на патроне, просто чтобы затянуть его.
Конечно, если не подпилить, то и вырезать не получится. Возможно, челюсти можно было бы вырезать на мельнице.
JR49
Активный пользователь
23 июля 2015 г.
- #7
Джо Если у вас действительно «мягкие губки», то вам не нужно их шлифовать, так как они не должны быть закалены, как заводские губки. Что касается процедуры их расточки, я уступлю другим, более опытным, чем я. Удачи, JR49
Джо Питц
Зарегистрировано
Спасибо, Том, я проверю подход к файлу и посмотрю, что произойдет.
Спасибо, JR. Да. Генри указал, что когда он их покупал, они были из мягкой стали, а не из закаленной стали.
третичный
Активный пользователь
- 23 июля 2015 г.
- #9
Joe
Нарезка ступенек в губках должна выполняться до их закалки. Удаление такого количества материала сейчас может их деформировать.
Челюсти твердые? Вам также следует проконсультироваться с Генри, так как он может предоставить всю необходимую вам информацию.
Редактировать: я вижу из сообщений, опубликованных до того, как я закончил это, что я просто перефразировал то, что уже было сказано.
Пожалуйста, не обращайте внимания.
Джо Питц
Зарегистрировано
Генри указал, что это стальные мягкие челюсти.
Общий | Растачивание мягких кулачков патрона. | Практик-механик
редуктор
Чугун
У меня есть работа, которая потребует много часов сдельной работы. У меня на токарном станке есть набор кулачков из мягкой стали, и я собираюсь их расточить, чтобы принять деталь с наружным диаметром 1,750. Вопрос Я не делал этого раньше, как правильно это сделать. Похоже, что вы просто сжимаете челюсти и используете борштангу, чтобы сделать отверстие. Это не может быть так просто.
Ищу помощь. Токарный станок – Warner Swasey # 3.
Джонодер
Алмаз
- 14 ноября 2007 г.
- #2
Поставьте “паука” позади того места, где вам скучно. Может быть самое что-нибудь подходящего размера. Или большая шестигранная гайка с тремя установленными установочными винтами образует регулируемую крестовину. Дает челюстям что-то твердое, на чем можно сидеть во время сверления.
Борис
Титан
Наилучший способ, который я нашел, это установить челюсти в нужное положение, измерить размер, оставшийся внутри челюстей, затем вывернуть заглушку, чтобы они держались, затем зажать заглушку в челюстях, чтобы они не касались кусочков челюсти. вы собираетесь отключить, а затем вывернуть челюсти до нужного вам размера,
Это гарантирует, что вы сделали губки, чтобы они подходили к детали, когда они затянуты.
Откройте челюсти… удалите пробку… зажмите часть…. и вперед
СНД
Алмаз
Я просто затягиваю губки на куске материала, который немного меньше, чем детали, которые я точу, так что к тому времени, когда я достигну диаметра, я хочу, чтобы губки были очищены по всей ширине.
Я делаю мягкие челюсти с Ал.
Джейк в Австралии
Пластик
- 14 ноября 2007 г.
- #5
Редуктор.
Я делаю это таким образом, что помещаю короткий отрезок приклада назад, где вам нужно расточить его до 1,750 и затянуть как обычно, а затем вынуть его по размеру.
Марк МакГрат
Алмаз
Я вставил три штифта в отверстия, которые удерживают челюсти. Вставьте кольцо внутрь трех штифтов и высверлите челюсти. .
Марк.
гбент
Алмаз
- 14 ноября 2007 г.
- #7
Я с Марком. Иногда я просверливаю дополнительное отверстие в торце для установочного штифта, когда цековки не работают. Если патрон изношен, я часто поворачиваю небольшой обратный конус. Если ствол длинный, я бы уменьшил среднюю треть.
Так же стоит вопрос какого размера сверлить отверстие. Прошло много времени, и у меня может быть это задом наперед. Вы просверлили отверстие немного больше для лучшей концентричности и немного меньше для лучшей удерживающей способности. Это может не иметь значения с вашей стороны, но когда 0,0005 тир были пределом, это имело значение.
Р. П. Херрманн
Пластик
- 14 ноября 2007 г.
- #8
Обязательно очистите спиральные и основные кулачки, прежде чем закончите расточку мягких кулачков. Грязь и стружка, оставшиеся внутри патрона, ухудшают точность работы.
Форрест Адди
Алмаз
Нарк и РП сделали наиболее важные выводы.
Губки немного отклоняются, как при зажимном усилии. Вы хотите, чтобы кончики челюстей сначала зацепились, а затем полностью зацепились, когда вы доберетесь до усилия зажима. Предварительная загрузка их к принимающей стороне — хороший способ сделать это. Используйте метод штифта и кольца, если возможно. Если ваша работа очень суетливая, рекомендуется использовать динамометрический ключ, чтобы установить патрон для расточки, а затем использовать этот крутящий момент для производственных работ.
Также чистый патрон будет более воспроизводимым. В любом случае разборка и чистка могут быть просрочены, так что сейчас самое подходящее время.
На заметку: очистите трехкулачковые патроны; прошло пару лет.
контролфрик
Пластик
Я использую «паук» для этого на гидравлическом патроне, но он должен работать на любом 3-х кулачковом патроне.
Источник: stankotec.ru
Статья: Как правильно расточить мягкие кулачки токарного патрона
В первом сюжете сертифицированный оператор компании Haas рассказывает о рекомендуемой технологии расточки мягких кулачков и о том, как правильно вырезать кулачки для зажима наружного диаметра.
Зажим внутреннего диаметра, повторное растачивание и добавление конусности мягким кулачкам
Второе видео — о правильном растачивании мягких кулачков токарного патрона.
Ваш надежный поставщик промышленного оборудования и производственных станков с ЧПУ для металлообработки
О компании
Интернет-магазин
Бесплатный звонок по России
Написать нам
Предложения товаров в интернет-магазине не является публичной офертой. Договоры купли-продажи товара с посредниками оформляются через отдел продаж ближайшего регионального офиса.
Города бесплатной доставки до транспортных терминалов ТК»Деловые линии»: Абакан, Адлер, Альметьевск, Ангарск, Апатиты, Арзамас, Армавир, Артем, Архангельск, Асбест, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Белгород, Белорецк, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Боровичи, Братск, Брянск, Бузулук, Великие Луки, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воркута, Воронеж, Воскресенск, Воткинск, Всеволожск, Выборг, Гатчина, Глазов, Горелово, Грозный, Дзержинск, Димитровград, Дмитров, Домодедово, Евпатория, Ейск, Екатеринбург, Елец, Железнодорожный, Забайкальск, Зеленоград, Златоуст, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Качканар, Кемерово, Керчь, Киров, Кирово-Чепецк, Клин, Клинцы, Ковров, Коломна, Колпино, Комсомольск-на-Амуре, Кострома, Котлас, Красногорск, Краснодар, Краснокамск, Красноярск, Кропоткин, Кузнецк, Курган, Курск, Ленинск-Кузнецкий, Ливны, Липецк, Магнитогорск, Майкоп, Махачкала, Миасс, Мичуринск, Москва Север, Мурманск, Муром, Мытищи, Набережные Челны, Нальчик, Находка, Невинномысск, Нефтекамск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Новоуральск, Новочебоксарск, Новочеркасск, Новый Уренгой, Ногинск, Норильск, Ноябрьск, Обнинск, Одинцово, Озерск, Октябрьский, Омск, Орел, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Подольск, Прокопьевск, Псков, Пушкин, Пушкино, Пятигорск, Ржев, Рославль, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Северодвинск, Сергиев Посад, Серов, Серпухов, Симферополь, Смоленск, Солнечногорск, Сосновый Бор, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томилино, Томск, Туапсе, Тула, Тюмень, Улан-Удэ, Ульяновск, Усинск, Уссурийск, Усть-Кут, Уфа, Ухта, Феодосия, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Чехов, Чита, Шадринск, Шахты, Энгельс, Южно-Сахалинск, Юрюзань, Якутск, Ялта, Ярославль.
Источник: www.abamet.ru

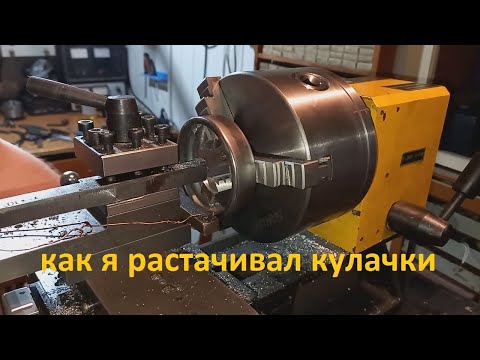

Как расточить кулачки на токарном патроне
Как расточить кулачки токарного патрона,видео про расточку кулачков не является УРОКОМ.Я просто показываю как я дорабатывал свой токарный станок.В интернете много видео подобно тематики,возможно в этом ролике Вы увидите что то новое. А может быть и нет.Если я что сделал не так,или можно было сделать лучше или проще-прошу написать в комментариях.В следующем видео я покажу как я дорабатывал заднюю бабку. А именно делал доработку по быстрой фиксации задней бабки. И конечно приведу размеры деталей. Это не первая моя доработка станка,и не последняя.Все ролики о доработке станка смотрите в плейлисте Китайский токарный станок. Доработки youtube.com/playlist?list=PLnTl-wQzIc2HVoNiIf_3bignQd7XvbVDf Где я получаю значительные скидки при покупке,ссылки ниже. epn.bz А кто первый раз регистрируется на Али экспресс может получить скидку на 600 рублей,по ссылке a.Aliexpress.com/_9fP5Of Или по этой ссылке a.Aliexpress.com/_AXsG1x Ссылки где я покупаю будут ниже,а покупаю я много и всегда у проверенных продавцов. шкивы большого диаметра alii.pub/5s0gr2 ремённая передача Характеристики: 200MM + 20T5 — 60T8 alii.pub/5s0h0s клиновой ремень alii.pub/5s0p3o Шкивы на моторы alli.pub/5rpgb8 Двойной шкив 20 ЗУБЬЕВ 9 мм alli.pub/5rpgwt Ремень ГРМ,GT2 6-9 мм 158/160/166/170/172/176/180 alli.pub/5rpi5q Вращающийся конус alii.pub/5s0ril Регулятор оборотов для мотора от стиралки alii.pub/5s0rth Плашка левая М 10 ШАГ 1 мм alii.pub/5s0rw0 метчик М10 шаг 1мм левый alii.pub/5s0s0a подшипники 10x15x4 мм для суппорта alii.pub/5s0s6b подшипник 688ZZ alii.pub/5s0ttt упорный подшипник 10x18x5,5 alii.pub/5s0u2d упорный подшипник 8x16x5mm alii.pub/5s0u8e трёх кулачковый патрон 125 мм alii.pub/5s0uhx Резьбомер alii.pub/5s0uoj Резцы alii.pub/5s0us1 шестерни на переднюю бабку alii.pub/5s0ux3 цанговый патрон alii.pub/5s0v2c цилиндрические направляющие и ШВП alii.pub/5s0yg9 швп можно по Вашему размеру alii.pub/5s0yug #какрасточитькулачкитокарногопатрона#какрасточитькулачкинатокарномстанке#какрасточитькулачкинатокарномпатроне#какрасточитькулачкипатрона#какправильнорасточитькулачкинатокарномпатроне#планшайба#переходнаяпланшайба#токарныйпатрон125#какпоставитьтокарныйпатрон#китайскиенастольныетокарные#токарныйстаноккорвет401#модернизациякитайскоготокарногостанка#шаговыйдвигательнатокарный#устройствопоперечнойподачитокарного#привод подачитокарногостанка#гитаракитайскоготокарногостанка#электроннаягитарадлятокарногостанка#движениеподачитокарногостанка#опорадлятокарного#основаниестанка#жёсткостьтокарногостанка#какточиткитайскийтокарныйстанок#корвет401#модернизация#планшайбадлятокарногопатрона
Кадры из видео
Тэги из видео
Комментарии пользователей:
Дмитрий Шумилин
2023-09-02 16:21:51
осталось расточить кулачки без проточек .
Игорь Розенер
2023-02-12 14:42:07
Если резец при ударе меняет свое положение, то камень по любому стачивается, и я уверен, что камень не вариант для точной доводки. Тем не менее, ваше видео помогло кое что понять для более точной расточки, я имею в виду грамотную расточку внешних шлицов для посадки обоймы, это я обязательно учту. В принципе я не токарь, но пытаюсь по малу осваивать станок.
серж никифор
2022-07-17 07:05:12
Молодез. Я читал после всех расточек и прочих регулировок биение проверять на расстоянии 200 мм диаметр калибра навроде роли не играет биение 0.02 мм
Сергей Добрынин
2021-12-08 15:44:16
Здравствуйте , недавно прикупил такой станок с патроном на 80 мм , хочу поставить 100 мм , подскажите — как поступить , если заказать на али. патрон с планшайбой , подойдет она ( планшайба ) на мой шпиндель , или шайбу под сотый патрон по любому заказывать у токаря ? И еще, у Вас случайно не остался движок родной , я бы хотел купить в запас . Спасибо.
ПСИХОЛОГ в металле
2021-08-21 17:51:25
Интересное решение, для расточки, ни когда бы ни подумал. . Хотя и цена ошибки большая!
Самодельный станок с ЧПУ
2021-07-30 14:17:38
Какие-то грустные нотки в голосе, да и вообще чувствуется усталость.
Сергей Хоффман
2021-07-29 22:47:59
Жду с не терпением следующее видео, затеял очень глубокую модернизацию своего токарного Корвет 400, набираюсь опыта. Своих идей очень много, не заложить бы конструкторские ошибки.
Дмитрий Сергеев
2021-07-29 10:26:45
Ни разу не делал проточку кулачков, готовлюсь к этой операции.
Дмитрий Сергеев
2021-07-29 10:24:05
Конусность небольшую не стали делать, что бы передняя часть сильнее зажимала? При установке кольца на разжим, работает разжимающие поверхности кулачков. Они могут отличаться соосностью с сжимающими поверхностями. Может возникнуть биение после расточки. Один из вариантов, который мне ноавится, — большие обороты центробежной силой разжимают кулачки.
А протачивать камнем.
