Передняя крышка
Откройте переднюю крышку.
Выкрутите винт и снимите заглушку, крепящую крышку принтера.
Снимать крышку нужно с правой стороны. Затем двигать в направлении стрелки — налево.
Выкрутите винт, отсоедините разъем, а затем снимите крышку.
Другие крышки
Выкрутите 6 винтов.
Снимите заднюю крышку — a.
Снимите верхнюю крышку — b.
Снимите боковые крышки — c.

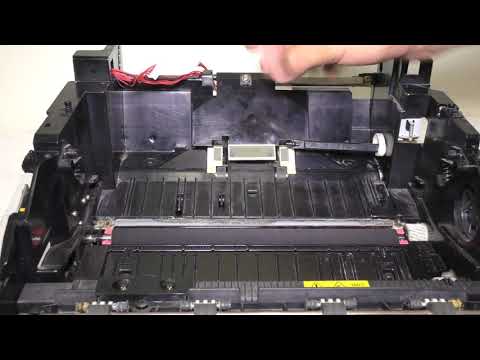

Ремонт принтера SAMSUNG ML-1210 (Полная разборка и профилактика)
Лазерное сканирующее устройство
Выкрутите 3 винта.
Отсоедините 2 разъема и снимите блок лазера.
Узел привода
Выкрутите 4 винта, отсоедините разъем и снимите узел привода.
Плата HVPS
Выкрутите 4 винта, отсоедините разъем и снимите плату HVPS.
Узел термозакрепления
Выкрутите 2 винта с разъемов заземления.
Выкрутите 2 винта.
При помощи плоской отвертки снимите узел термозакрепления.
Термостат и галогенная лампа
Выкрутите 1 винт и снимите крышку термостата, выкрутите еще 2 винта и снимите термостат.
Выкрутите 2 винта и снимите нагревательный вал.
Достаньте галогенную лампу из нагревательного вала.
Плата SMPS
Выкрутите 2 винта.
Положите аппарат на бок и выкрутите еще 6 винтов.
Отсоедините разъем от главной платы и разъем от платы SMPS.
Инструкция замена ролика захвата принтера Samsung ML-1210
Выкрутите 4 винта и снимите плату SMPS.
Главная плата
Выкрутите 2 винта, отсоедините все разъемы и снимите главную плату.
- Характеристики Samsung ML-1210
- Samsung ML-1210 — не захватывает бумагу
- Samsung ML-1210 — проблемы с плохим изображением
Источник: djasper.ru
Ремонт принтера SAMSUNG ML-1210 (Полная разборка и профилактика)
В этом видео мы с вами научимся разбирать принтер. Ссылка в вк vk.com/printzlatoust ЕСЛИ ВАМ ПОМОГЛО ВИДЕО ЗАКИНЬ МОНЕТОЧКУ ДЛЯ РАЗВИТИЯ КАНАЛА. КАРТА СБЕРБАНКА 5228600594748917 КИВИ КОШЕЛЁК +7 999 570‑57‑52 Телефон и ватсап 89995705752 СПАСИБО ВАМ ОГРОМНОЕ.
Кадры из видео
Тэги из видео
Комментарии пользователей:
Ретро Акустика
2023-07-12 13:50:30
А есть видео где картридж обслуживать на этот принтер, беда в том что печатает мутно и с поласами , один раз отдавал его на заправку в сервисе сказали что проблема из лезвия который снимает краску они что то сделали он нормально год поработал потом опять такая же история
формалин стрептоцид
2023-07-09 14:32:48
на реле захвата, лучше убрать резинку, а на подвижный язычок реле одеть термоусадку.
Alex Molchanov
2023-06-29 23:07:56
А если бумага нормально выходит только при открытом нижнем окошке выхода бумаги, это что менять нужно? Про тормозную площадку прочитал, что она является причиной захвата нескольких листов, ролик захвата я уже менял ранее сам.
2022-12-16 11:35:13
МФУ Самсунг 4200, захватывает чуть бумагу и останавливается, вкривь идёт. В валике захвата дело?
Kasper Otto
2022-10-05 17:06:07
Обалдеть конструктор! Если бы я такой разобрал-собрал, у меня точно бы осталось несколько ненужных деталей! 🙂
2022-10-01 16:41:49
Спасибо! Отличная спокойная подача, все по делу
Бекнур Шерманов
2022-08-16 15:21:06
Здраствуйте. Подскажите у меня точно такой же принтер и он печатает только по одной бумаге это мех. что то или в настройках принтера?
Чука Геков
2022-06-17 08:47:10
Если убрать штырёк на Nk4rmbHVDtY с другой стороны есть шанс, что смазка со временем себя впитает тонер и превратится в абразивную жижу. Да и на шестерни не особо много нагрузки даётся, всего лишь листок бумаги двигают.
Scout Actor
2022-05-07 16:25:28
Очень подробное видео
Dart Vaider
2022-04-13 18:29:01
почему включается, а потом мигают все лампочки?
2022-03-18 19:50:58
Спасибо за подробное видео!
Василий Иванов
2021-11-21 17:03:46
Спасибо за Ваш труд! Подскажите пожалуйста, после включения принтер ml-1210 некоторое время работает, вращаются валы, потом раздается треск, валы прекращают вращаться, а звук остается пока не выключить либо открыть переднюю крышку. Что может быть за причина. Иногда после нескольких таких вклвыкл все проходит нормально.
Сергей Сергеев
2021-10-19 08:23:03
Добрый день! Принтеру более 15 лет, решил менять ролик захвата и тормозную площадку. Подскажите что стоит сразу заказать, чтобы поменять вкупе для надёжности и хорошей работы.
Stena Provas
2021-10-18 16:02:52
Если принтер стал захватывать не по одному листу, а тянет сначала один и за ним в догонку сколько есть в лотке, как исправить? Перестал печатать, просто прогоняет чистый лист, выдает постоянно ошибку (лампочка красная), ложу лист в лоток и он сам прогоняет его на печать но чистым выходит. Картридж заправлен. Нужно разбирать и смотреть все по вашему видео.
Сергей Сергеев
2021-10-18 15:31:16
А если принтер захватывает сразу несколько листов или второй лист в процессе печати первого. В чём причина?
2021-10-10 21:03:49
У меня при печати широкие горизонтальные полосы с одинаковым расстоянием друг от друга.
До разборки и чисти этого не было, просто по несколько листов подавал за раз и всё, с этим я разобрался, но картридж не разбирал вообще, так как печать была нормальной, чёткой, без всяких полос.
Что делать, подскажите пожалуйста?
/ менять картридж или его элементы, а также всякие там валы, роторы и пр. не вариант, и до разборки такого не было /
2021-09-12 09:07:41
Здравствуйте, что делать если принтер выдает ошибку режим тонера. Все кнопки начинают гореть
