В этой статье мы описали процесс разборки и, соответственно, сборки, ноутбука Samsung R525 до момента полного освобождения и отделения материнской платы и процессора.

Ноутбуки Samsung последних моделей в плане разборки одни из самых удобных и безопасных. Из инструментов понадобится только пара отверток. Главное здесь, не забыть отключить разъемы шлейфов перед демонтажом каждого элемента, чтобы не повредить комплектующие и не увеличить своими руками стоимость ремонта.

Первым делом, после снятия аккумулятора, при разборке этого ноутбука необходимо снять CD-Rom. Для этого необходимо открутить всего один винт, как показано на фотографии, и снять устройство, сдвинув в бок.

Инструкция по разборке, сборке и чистки от пыли ноутбука Samsung R525

Теперь снимаем две крышки: жесткого диска и оперативной памяти. Для этого необходимо открутить по два винта с каждой стороны, как показано на фотографиях, сдвинуть вбок крышку жесткого диска в первом случае, или поддеть отверткой и снять крышку «оперативки» во втором.

Теперь откручиваем по периметру все винты, не забывая и те два винтика, которые находились по CD-ромом. Аккуратно снимаем поддон.

После разборки нижней части, переворачиваем ноутбук и демонтируем клавиатуру. Для этого сдвигаем вверх три защелки над клавиатурой. Они расположены справа, слева и по центру вдоль верхней стороны клавиатуры. После этого очень аккуратно, чтоб не повредить шлейф, поднимаем верхнюю часть клавиатуры и поворачиваем её на себя.

Неосторожность при этом действии стоит около двух с половиной тысяч рублей – цена новой клавиатуры. Шлейф ведь отдельно не поставляется.

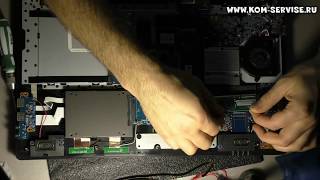

Теперь можно отстегнуть шлейф клавиатуры, как показано на фотографиях.

Далее также аккуратно отсоединяем тачпад (сенсорную панель).

На следующем фото показано, как отстегнуть разъем динамиков. Вам может показаться удобным потянуть за провода, но этого делать нельзя – отстегиваем строго за разъем.

Еще по теме: Samsung hepa h13 не включается

Нет изображения/пищит ноутбук Samsung NP-R525. Двойная неисправность!

Настало время снять верхнюю крышку поддона. Фотографии достаточно наглядны.

Внимательно посмотрите на фотографию, где отражен процесс отсоединения шлейфа CD-рома от материнской платы. Есть? Теперь осторожно отключаем его.

Далее показан процесс отсоединения платы кнопок и USB-портов. Палец на второй фотографии показывает на скрытый винтик, который важно не забыть открутить перед снятием кнопок.

Осталось отсоединить шлейф матрицы (монитора) от материнской платы.

Всё. Теперь мы готовы доставать материнскую плату. Поднимаем её за нижний край, плавно смещая вверх и вправо. Оп-па.

Теперь наш разобранный ноутбук выглядит вот так. Сравните, и продолжим разборку.

Перед нами стоит задача снять оперативную память. Отстегиваем скобы по краям и аккуратно вытягиваем одну или две планки оперативки. Их количество зависит от комплектации ноутбука.

Теперь, как на фотографии, откручиваем крепежный винт платы Wi-Fi, и, когда она приподнимется пружинкой, снимаем плату.

Готовим снятие системы охлаждения. Первым делом отключаем питание кулера, взявшись, опять-таки ни за провода, а за сам разъем.

Далее выкручиваем четыре винта крепления системы охлаждения процессора. Винтики обязательно раскручиваем крест-накрест как на автомобильном колесе.

Пока ничего не снимаем, а аккуратно откручиваем два винтика крепления системы охлаждения северного моста.

Теперь откручиваем похожие два винта системы охлаждения видеокарты. Внимание на фотографии.

Теперь можно нежно снять систему охлаждения. Осторожно! Термопаста обычно прикипает к элементам ноутбука и при резком снятии может вызывать повреждение электронных компонентов. Поэтому систему охлаждения при снятии нельзя тянуть вверх. Снимать нужно плавным покачиванием из стороны в сторону до ощущения, что система полностью свободна и может быть поднята.

Теперь, когда вы всё правильно сделали, осталось демонтировать сам процессор. Вы видите на фотографии и на вашем ноутбуке черный пластиковый винт. Его нужно повернуть на 90 градусов против часовой стрелки и снять процессор.

Еще по теме: Подключить Ватсап на телефон Самсунг

Ну вот, разборка завершена. Сборку нужно производить в обратном порядке, следуя велениям разума и нашей схеме разборки снизу вверх.

Ещё раз подчеркиваем, что если в процессе разборки по нашей схеме вам не удастся сохранить целостность и функциональность ноутбука, наша компания не может нести за это ответственность. Хотя бы потому, что у нас по этой схеме прекрасно получается разбирать, ремонтировать и собирать ноутбуки без ущерба для клиента. Ну, в конце концов, если вы не видите возможным для себя собрать всё обратно, приносите всё к нам, аккуратно собрав в коробочку. В нашем прайс-листе есть и такая услуга – «Соберите это обратно».
