Как спаять выход микро ЮСБ с HDMI

Приветствую тебя, читатель!

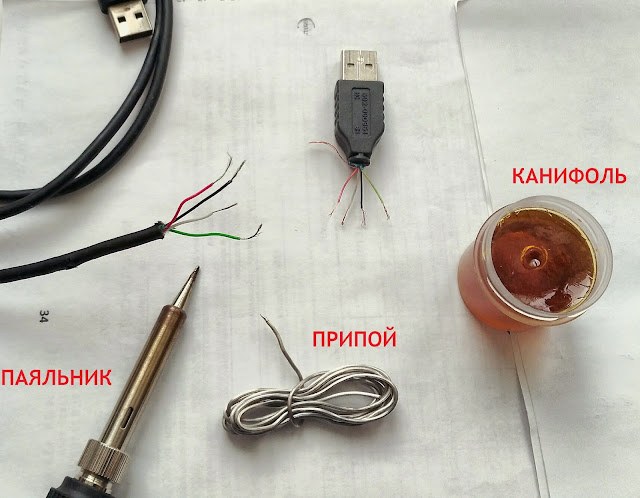

Что нам пригодится для того, чтобы сделать USB папа — папа (male — male) своими руками?
1) Паяльник;
2) Немного припоя (любой, самый популярный и дешевый — ПОС-60);
3) Канифоль (для удаления окислов);

4) Старые провода;
5) Изолента.

У меня в ящике давно валялся старый USB — micro USB кабель от телефона и «битый» провод от старой USB мышки, от которой мне нужен только USB разъем.
Думаю, что у Вас тоже могут быть подобные, не очень нужные, провода (должны подойти любые кабели с USB, кроме самых дешевых китайских, которые вряд ли подойдут для передачи данных по кабелю).

КАК паять micro USB к USB? Собираем простой штекер micro USB с КИТАЯ для зарядки павербанка! #2023

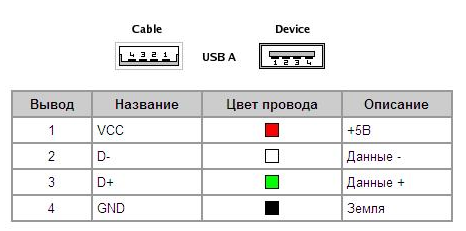

Распиновка у USB весьма простая:

Отрезав всё необходимое, оставив небольшой запас проводов для пайки и убрав изоляцию с проводов, можно приступать.

Сначала, как и полагается, окунаем провода в канифоль разогретым жалом паяльника, чтобы убрать окислы с их поверхности. Затем припаиваем их согласно распиновке (ориентируйтесь по цвету проводов).

На скорую руку получилось не очень красиво, но зато надежно! «Прозвонил» выводы USB с помощью мультиметра, на всякий случай — «обрывов» не выявил.

Далее необходимо все это хозяйство заизолировать.

Теперь наш USB папа — папа (USB male — male) готов к работе!

P.S. Если кабель не работает, проверьте — хорошо ли Вы припаяли провода и достаточно ли заизолировали их между собой. Если есть мультиметр — «прозвоните» провода, чтобы найти, на какой линии «обрыв».

P.P.S. В случае использования дешевых китайских проводов возможна ситуация с невозможностью передачи данных.

РАСПИНОВКА РАСПАЙКА USB, микро USB, мини USB

Источник: artem-guy.blogspot.com

Распайка кабеля usb мини для авторегистратора

Linux Windows Софт Hardware Вебмастеру Интернет Сеть C++ Звук Статьи Автомобильные устройства PDA

Распиновка Mini USB

2 контакт: Данные –

3 контакт: Данные +

4 контакт: В пассивных разъемах не задействован. В активных разъемах замкнут с землей, чтобы поддерживать функцию «OTG».

5 контакт: -5В (земля)

Для зарядки устройств, а так же для питания автомобильных устройств (видеорегистратор, навигатор), необходимо чтобы был контакт от источника питания (зарядного устройства прикуривателя) только с первой (1-й контакт; +5В) и последней (5-й контакт; -5В/земля) «клеммой».

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.

Схемы коннекторов USB 2.0

Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.

В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем.

А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

USB значит Universal Serial Bus (Универсальная Последовательная Шина)

USB (Universal Serial Bus — Универсальная Последовательная Шина)
Всё многообразие коннекторов USB версии 2.0 отражено на картинке ▼

▲ Изолирующие детали разъёма отмечены тёмно-серым цветом, металлические части — светло-серым.
Фиолетовые контакты ID не используются в зарядных и дата-кабелях. Они нужны только в кабеле OTG.

▼ Название того или иного коннектора снабжается буквенными индексами.

Тип коннектора:

• А — активное, питающее устройство (компьютер, хост)
• B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

Размер коннектора:

Например: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

Назначение контактов USB 2.0

1. Красный VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Для USB 2.0 максимальный ток — 500 mA.
2. Белый D- (-Data)
3. Зелёный D+ (+Data)
4. Чёрный GND — общий провод, «земля», «минус», 0 Вольт

Разъёмы mini и micro содержат 5 контактов:

1. Красный VBUS
2. Белый D-
3. Зелёный D+
4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
5. Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Распиновка шнура мыши и клавиатуры

У некоторых мышей и клавиатур в кабеле встречаются нестандартные цвета проводов.
Прочтите также про подключение мышей и клавиатур к порту PS/2.

Пайка разъёмов USB 2.0

Смежные материалы:

Здравствуйте.
Как перепаять клавиатуру с ps/2 с пятью проводами на usb?

Здравствуйте, возникла проблема при прошивке IconBIT Movie IPTV Quad. Там необходим шнур USB A-A(папа-папа). Загвоздка в том что не могу найти нормальной распиновки данного шнура. Либо прямо 1-1,2-2,3-3,4-4 соединять, либо зеркально. Не могли бы вы подсказать (а лучше рисунком изобразить) как правильно он соединяется.

Заранее благодарен.

Соединение должно быть прямое: 1-1,2-2,3-3,4-4

Проконсультируйте по такому вопросу:
У меня был регистратор SilverStone F1, подключён в машине через родной авто- кабель. При включении зажигания автоматически начиналась запись. В общем он сломался и я подключил к этому же проводу другой регистратор(разъёмы же у них одинаковые), но теперь при включёнии регистратора он выдаёт меню выбора т.е.как при подключении к компьютеру. Как надо поменять распиловку в кабеле, чтоб сразу началась запись. Я так понимаю , что бывает 2 вида распиловки разъёма miniUSB в регистраторе. Регистратор kromax vr257

Известные мне регистраторы переходят в режим автоматической записи при подключении через такой кабель (картинка кликабельна)↓. В некоторых моделях на штекере mini USB необходимо дополнительно замкнуть 2 и 3 контакты.

пролили кофе на док-станцию ASUS T100 и угробили её. Теперь хороший планшет стало неудобно использовать без клавиатуры. Пока не куплена новая док-станция, хотелось бы спаять OTG переходник для подключения USB-hub. на планшете разъём — micro-usb подскажите схему переходника с этого разъёма на обычное гнездо USB-маму
спасибо.

Вот подробная статья со схемами:
http://rones.su/techno/usb-otg.html
Через часок думаю сделать более понятную схему.
Суть этого переходника в перемычке между 4 и 5 контактами штекера micro-USB.

Вот схема OTG переходника. Штекер micro-USB здесь показан со стороны пайки. У штекера на стандартном дата-кабеле может и не быть 4 контакта (на схеме показан фиолетовым), так что смотрите внимательно прежде чем отрезать штекер от кабеля.
Схема кликабельна.

Благодарю. У вас на сайте хотя бы указывается какая сторона изображена (в отличии от других-вредных сайтов, читая которые можно спалить всё на свете)…

выдирать штекер из кабеля не стану (трудновато это, да и опасно для пальцев), у нас в городе продаётся недорогой разборный штекер «микро»
Сам с электроникой на ты.
Бду изготавливать печатную плату под эту схему + переключатель «питание/хост» + индикация режима OTG.
Возможно добавлю ещё один переключатель разрывающий провод питания и подключающий дополнительный разъём для реализации функции «доп. питания» для внешних устройств (в основном это обжоры телефоны, модемы и винчестеры).
я догадывался о такой схеме, но боялся ошибиться с распиновкой, — в разных источниках картинки были не подписаны, с какой стороны нарисовано.

Ещё раз спасибо за своевременную помощь.

Доброго времени суток. Проблема следующего характера: Есть внешний HDD 2,5″ с разъемом мини usb. При полной загрузке винды он виден. Однако через некоторое время (интервалы разные) он «исчезает» из системы. Затем так же может сам появиться или после переподключения.

В чём может быть проблема?

Видимо, в какой-то момент HDD перестаёт хватать питания.
Если в ПК есть порт USB 3.0 (синий), подключите HDD к нему, там ток выше почти в 2 раза.
Либо купите Y-образный шнур с возможностью подключения дополнительного питания с другого порта USB 2.0 или от сетевого адаптера на 5 вольт.
Нельзя исключать и проблему с блоком питания ПК.

Спасибо за ответ. А можно самому сделать Y-образный шнур из имеющихся USB шнуров?

Я всё же рекомендую купить такой кабель (y-type usb cable for external hdd).
Но можно и спаять самостоятельно. Нужно к жилам + и — обычного кабеля (USB—USBmini) подпаять + и — от хвоста со штекером USB.
А разве у вашего HDD нет отдельных гнёзд для дополнительного питания?

Спасибо Rones за комментарии. Кажется начало проясняться.

Подозреваю, что на кабеле, который я подключаю к внешнему ЗУ надо отключить (или закоротить между собой) проводники D+ и D-, тогда можно будет задействовать видеорегистратор в режиме съёмки.
Может кто выразит своё мнение по этому поводу?

Вообще, линии D+ и D- обычно закорочены в гнезде СЗУ. Но в любом случае попробовать закоротить эти провода в кабеле стоит. Во всяком случае, этот эксперимент абсолютно безопасен.

Источник: technictips.ru

Как сделать ОТГ-кабель своими руками. Схема отг юсб кабеля

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Что такое OTG-кабель?

Речь идет о переходнике, оборудованном с одной стороны портом USB полноценного типа, а с другой – micro USB. Вот так выглядит OTG-кабель, что это интересует многих, особенно тех, кто хотел бы расширить возможности своего мобильного телефона. Узкой своей частью провод подключается непосредственно к смартфону или планшету, а широкой – к периферийному устройству. Поддержка подобной технологии появилась в USB в 2006 году и с тех пор получила широкое распространение, позволяя связывать друг с другом для электронных гаджета.

Как выглядит OTG-кабель?

Переходник имеет небольшие размеры, поэтому не займет много места в ящике стола или кармане, если требуется взять его с собой. USB OTG-кабель с одной стороны выглядит как штекер для зарядки мобильного телефона, а с другой как универсальная последовательная шина. При соединении двух устройств одно играет роль хоста, а другое – периферии. При этом данная технология позволяет им самим определять свое назначение в данный конкретный момент. OTG-кабель представляет возможность подключать внешние устройства без какого-либо посредничества.

Чем отличается OTG-кабель от обычного USB?

Появление USB открыло широкие возможности для пользователей. Еще совсем недавно о том, чтобы подключить телефон к компьютеру, можно было только мечтать, но сегодня это реальность. К тому же с приходом в жизнь универсальной последовательной шины смартфоны и другие девайсы с разным дизайном стали заряжаться стандартными зарядными устройствами. Mini USB OTG-кабель является модификацией обычного USB. Их суть сводится к одному – подключению периферийного устройства, но если предшественнику нужен персональный ПК, то усовершенствованному кабелю он не требуется.

Какие инструменты понадобятся

Те, кто не пропускали в школе уроки трудов, уже примерно представляют необходимые инструменты для создания кабеля. Нам потребуется лишь обрезать вход и выход из разных зарядок и соединить между собой при помощи спайки, а затем изоленты, поэтому возьмите:

1. Кусачки или плоскогубцы, и здесь следует быть очень осторожным. Любые лишние спайки ухудшают скорость связи между девайсами, увеличивая сопротивление и уменьшая силу тока соответственно.
2. Нож или всё те же плоскогубцы, чтобы зачистить изоляцию, притом не стоит снимать её полностью, как это делают некоторые умельцы, достаточно небольшого отрезка оголённого провода, так вы уменьшите шанс перелома цепи.
3. Паяльник. Неважно советский прибор у вас в руках или современные паяльника с автоматическим отключением при касании к живой материи. Помните о правилах безопасности, держите его правильно. При некоторой сноровке можно использовать и прибор для выжигания по дереву. Но это займёт чуть больше времени и оставит на нём следы окислительного процесса.

Существует несколько хитростей, которые позволят вам обойтись и без паяльника, о которых известно каждому советскому ребёнку. Достаточно использовать любую нить накаливания или достаточно толстую медную проволоку, и разогреть её отдельно, при этом изолируя от прямого контакта с кожей. Но если вы даже паяльник никогда не держали в руках, лучше не рисковать делая своими руками без помощи специалиста.

Не забывайте о том, что прибор остывает несколько минут после работы и постарайтесь предотвратить попадание канифоли и олова на стол, особенно если он из горючих материалов. Постарайтесь не обжечься, для этого можно купить специальные защитные перчатки.

ОTG-кабель – что можно подключить?

Понятно, для чего нужен OTG-кабель, а какие устройства он может связывать друг с другом? В роли персонального компьютера выступают смартфоны и планшеты, которыми гораздо удобнее пользоваться, особенно вне дома, а подключить к ним можно следующие девайсы:

1. Жесткий диск или внешний накопитель.
2. Компьютерную мышь и клавиатуру.
3. Принтер.
4. Монитор или экран телевизора.
5. Джойстик или руль.
6. Фотоаппарат и видеокамеру.
7. Кардридер.

С помощью OTG-кабеля можно существенно расширить возможности своего смартфона. К примеру, скинуть какие-то данные с флеш-накопителя сразу на телефон, минуя станцию под названием персональный компьютер. Если хочется поделиться с друзьями впечатлениями с отдыха, то гораздо удобнее просматривать фото и видео на большом экране телевизора. Геймеры могут подключить джойстик или руль и наслаждаться играми за пределами своего дома, а журналисты по достоинству оценят возможность полноценно печатать тексты на клавиатуре.

Как узнать, поддерживает ли телефон OTG-кабель?

Надо сказать, что не все мобильные устройства поддерживают технологию ON-THE-GO. Это касается лишь последних версий Андроид и продвинутых флагманских девайсов, а бюджетные модели и гаджеты начального уровня в этом смысле проигрывают своим собратьям. Если планируется использование OTG-кабеля, то при покупке смартфона рекомендуется внимательно изучить его технические характеристики. Если и тогда у пользователя останутся вопросы, рекомендуется обратиться за консультацией к специалисту.

Как выбрать OTG-кабель?

Критерии выбора такого переходника следующие:

1. Качество крепления micro USB-разъема
   . Из-за своих маленьких размеров он часто выходит из строя, поэтому эксплуатировать его нужно аккуратно.
2. Материал проводов
   . OTG-кабель с внешним питанием может иметь жилы, изготовленные из самых разных материалов. Лучшим считается медь, обладающая большой пропускной способностью.
3. Вид штекера
   . Длительный срок службы демонстрирует переходник не обычного, прямого вида, а повернутый под углом 90°.
4. Качественное покрытие. Более надежной и долговечной в этом отношении считают резину.

OTG-кабель с дополнительным питанием

Найти в продаже так называемый активный USB ON-THE-GO, то есть OTG-кабель c питанием не так-то просто, а ведь некоторые модели телефонов, например, Motorola, поддерживающие Lapdock, требуют для стыковки с периферийным устройством конкретно такой переходник. К тому же есть особо «прожорливые» виды – например, жесткий диск, которые очень быстро разряжают аккумулятор. OTG Y кабель с дополнительным питанием решает эту проблему, но из-за сложностей с покупкой многие пытаются изготовить его своими руками.

Способы применения

Прежде чем взять в руки паяльник, стоит понять, зачем вам вообще такой кабель? Ведь клавиатур для того же планшета масса, специально созданных и спроектированных для удобства пользования, не говоря о геймпадах и мышках. Неужели это обычный переходник для тех, кто не может себе позволить подобный «зоопарк» из устройств ввода информации? На деле, это куда более универсальное устройство, ведь micro-usb применяется в тех же powerbank, а сам телефон или планшет с достаточно мощным аккумулятором становится отдельным прибором для подзарядки. Так, вы оказались в ситуации, когда ноутбук практически разрядился, а вот у телефона 100 процентов, здесь вам и пригодится поддержка otg.

Как сделать OTG-кабель?

Многие умельцы решаются на эксперимент, изготавливая такой переходник своими руками. Вот этапы работы:

1. Взять маленький штекер от дата-кабеля, а большой – от USB-удлинителя.
2. В штекере microUSB замкнуть контакт 4 с контактом 5.
3. Как правило, предназначенные под пайку концы контактов маленького штекера разведены в шахматном порядке.
4. Можно увидеть расположенные с одной стороны черный, зеленый и красный проводки.
5. Подплавить изоляцию у черного провода и припаять один конец перемычки к контакту GND.
6. Заглянуть на противоположную сторону. Подплавить изоляцию у незадействованного контакта, припаяв к нему второй конец перемычки.
7. Чтобы окончательно сделать OTG-кабель своими руками, осталось припаять USB маму от удлинителя к полученному штекеру цвет в цвет.
8. При наличии экранированных кабелей соединить их в экраны.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

• A — штекер;
• B — гнездо;
• 1, 2, 3, 4 — контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
• 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
• 7 — заземление GND;
• 8, 9 — контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Как пользоваться кабелем-OTG?

Порядок действий тут такой:

1. Подключить полноценный USB порт к периферийному устройству, а мини – к смартфону или планшету.
2. После того, как OTG-кабель для Iphone будет подсоединен к обоим девайсам на дисплее телефона появится сообщение о готовности к работе присоединенного гаджета.
3. Далее необходимо действовать в зависимости от типа подключенного устройства. Если это флешка, то можно просматривать файлы, копировать их, перемещать.
4. Если планируется запустить принтер в работу, то предварительно нужно скачать и установить специальное приложение, которое необходимо для его эксплуатации.

Почему не работает OTG-кабель на телефоне?

Причины, по которым телефон «не видит» сопряженное устройство, могут быть следующими:

1. Отсутствие поддержки технологии у мобильного устройства.
2. OTG-переходник имеет нарушения целостности.
3. Подключенный накопитель имеет слишком большой объем.
4. Неисправность сопряженного устройства.
5. Файловая система присоединенного устройства имеет неподходящий формат.
6. Неподходящая версия операционной системы.
7. В некоторых случаях работа невозможна без наличия Root-прав на Андроид.

Пайка

Для начала самодельный кабель следует обрезать по заготовленной схеме. Отмерьте необходимую длину и не старайтесь сделать его максимально длинным, это может привести к неудобствам в использовании. После чего зачистите провод от изоляции, не снимайте слишком много, таким образом вы повысите устойчивость соединения и уменьшите шанс появления «переломов» в спайке. Да и расходовать большое количество олова не следует. Чем аккуратнее и незаметней соединение, тем больше прочность переходника и скорость передачи заряда, а когда сила тока измеряется в 1 А, лишнее сопротивление ни к чему.

Спаяв и убедившись в том, что металл застыл, перемотайте оголённый провод изолентой, опять же – сотня слоёв ни коим образом не повлияет на прочность конструкции, поэтому здесь следует избегать излишнего фанатизма.
