У меня есть проектор, который создает большое изображение, даже если расстояние до экрана небольшое. Устройство очень маленькое, примерно 10х10 см, если смотреть сверху. Высота всего 3 см.
Я мог бы удалить и заменить встроенный «пакет линз», чтобы уменьшить размер проецируемого изображения, но я бы предпочел оставить устройство без изменений.
Какие типы линз(ы) перед неизмененным устройством потребуются, чтобы изображение стало значительно меньше?
Я измерил следующее с оригинальным устройством.
Если расстояние d от фокуса до экрана равно 300 с м , ширина ж 1 изображения на экране является ≈ 200 с м . И если d насколько 900 с м затем ж 1 » thinmathspace»> с м .
Что я могу сделать, чтобы уменьшить изображение, чтобы оно стало новой ширины ж 2 будет ок. 100 с м На расстоянии г » thinmathspace»> с м ?
Линзы, зеркала или призмы были бы в порядке, но я почему-то думаю, что 1 или 2 линзы сделают свое дело. Что это будут за линзы, как выбрать и рассчитать тип и параметры линзы? Можете ли вы научить меня, как выбрать и понять формулу? После этого качество изображения и разрешение должны быть хорошими.
Конечно, я могу иметь 1 м изображение, если я пододвигаю проектор достаточно близко, но это не то решение, которое я ищу.
Я пытался также выяснить это самостоятельно уже. Я посетил два фотомагазина и поговорил с владельцами. Я также посетил магазины оптики. Но никто там не мог ответить на этот вопрос. У меня есть некоторые базовые знания по физике, и я также пытался решить эту проблему, читая книги по оптике и геометрической оптике, но безуспешно.
Я также пробовал с некоторыми объективами, которые мог достать, но не смог решить эту проблему. Проблема, с которой мне также пришлось столкнуться, заключалась в том, что как только я отодвигал линзы немного дальше от устройства, они становились слишком маленькими, чтобы поймать весь луч.
помидор
Вам может показаться, что это непозволительно дорого. Две причины:
- простой линзы будет недостаточно, потому что она внесет хроматическую аберрацию: расхождение лучей разного цвета. Это связано с тем, что показатель преломления стекла немного отличается для разных длин волн (это называется «дисперсией»). Вам нужно будет использовать ахроматический дублет или триплет, который представляет собой две или три линзы, изготовленные из разных видов стекла, специально разработанные для компенсации дисперсии друг друга.
- как вы узнали, линза должна быть достаточно большой, чтобы уловить весь луч, поэтому потребуется много стекла. Вы можете смягчить эту проблему, поместив объектив ближе к проектору, но тогда вам потребуется более короткое фокусное расстояние; помимо усугубления хроматической аберрации, это также внесет сферическую аберрацию, которая представляет собой искажение изображения в простых объективах с малым фокусным расстоянием. Чтобы этого не допустить, вам понадобится асферическая линза, которая имеет сложную форму и к тому же дорогая.
пользователь2963
Одно предложение, которое могло бы сделать это выполнимым по низкой цене: рассмотреть возможность использования объектива от старой (до цифровой) зеркальной камеры. Их можно найти очень дешево на ebay и craigslist. Если у вас есть друг с хорошей камерой, посмотрите, можете ли вы одолжить зум-объектив, возможно, вы сможете найти конфигурацию, которая делает то, что вы хотите.
Шернандес
Частью chromatic aberration было то, о чем я совершенно не знал. Я отказался от проекта после того, как узнал, что линза должна быть очень точно настроена на устройство, и есть 2 или более разных типа стекла и части линзы, которые каким-то образом склеены вместе, чтобы цветные лучи не разделялись и не разрушали изображение.
Шактяй
Одиночная линза с объектом, расположенным на расстоянии больше 2*f, дает изображение меньшего размера (в перевернутом виде).
Источник: askentire.net
Модификация объектива проектора для DLP-принтера на примере Acer P1273
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
В статье решается задача получения на проекторе Acer P1273 (разрешение 1024х768 ) четкого изображения с размером пикселя 50 микрон. Это и будет разрешением будущего DLP-принтера по осям X,Y.
Открываем DPI Calculator. Вычисляем, что при разрешении 1024х768 и размере пикселя 50 микрон (0.05мм) размер изображения должен быть 51.2 мм на 38.4 мм. Это будет размер области печати будущего принтера по X,Y.
Увы, но из коробки проектор не может сфокусироваться на такой маленькой области. Придется разбирать.
Откручиваем винт под заглушкой на боковой панели проектора:
Под откидной крышкой окручиваем два винта, фиксирующие лампу:
Тянем за ‘чеку’ и аккуратно извлекаем лампу:
Затем откручиваем еще два винта:
Переворачиваем проектор брюхом кверху и выкручиваем еще пять винтов:
Теперь корпус держится только на защелках. Защелки могучие, поэтому придется повозиться. Во избежание повреждения корпуса, рекомендую использовать в качестве ковырялок пластиковые карты, медиаторы или что-то подобное.
После снятия верхней части корпуса видим такую картину:
Наша задача — отодвигать внешнюю линзу объектива до получения изображения с нужными параметрами.
На объективе видим вот такой винт:
Этот винт выполняет функцию стопора. После его удаления можно открутить переднюю линзу полностью:
Без стопорящего винта линзу можно повернуть еще на полоборота, прежде чем она выпадет из объектива. Эти лишних полоборота дают нам возможность получить разрешение около 100 микрон. Неплохо, но мало.
Для дальнейшего уменьшения фокусного расстояния надо как-то нарастить резьбу передней линзы. На помощь приходит FDM-печать.
Моделируем вот такой ‘удлинитель’:
Распечатываем, подчищаем напильником, если нужно. Я еще и растворителем прошелся для гладкости.
Передняя линза с ‘удлинителем’:
Собираем проектор, вкручиваем линзу обратно, наблюдаем результат:
Яркость проектора не позволяет сделать нормальное фото, так что придется поверить на слово, нужные параметры изображения достигнуты. Можно строить принтер.
В проекторах используется датчик закрытия корпуса. Поэтому, если проектор после манипуляций не включается, прежде чем откладывать кирпичи нужно убедится, что корпус плотно закрыт и датчик сработал.
Лампа проектора выдает нешуточные яркость и температуру. В интересах собственной безопасности включайте только полностью собранный и надежно закрытый проектор!
Разборка и конструкция объектива могут сильно отличаться в разных моделях проекторов.
Однако приведенная конструкция является, по-видимому, наиболее распространенной. Аналогичным образом мной был модифицирован проектор BenQ MS504. Переходник отличался только радиусом:
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Источник: 3dtoday.ru
Как уменьшить экран
Монитор (экран) является одним из главных элементов в цепочке вывода информации. Информация выводится на экран благодаря преобразованию некоторых частот. Это преобразование выполняет графический видеоадаптер. В зависимости от спецификаций приложений, которые запускаются на компьютере, монитор автоматически подстраивается, выставляя нужное разрешение рабочего стола. Если в какой-либо программе или в каком-либо процессе это сделать не удается, то на помощь может придти только ручная установка разрешения.
Статьи по теме:
- Как уменьшить экран
- Как уменьшить размер монитора
- Как уменьшить размер экрана
Вам понадобится
- Настройка разрешения экрана посредством операционной системы.
Инструкция
Современные мониторы делятся на 2 вида:
— монитор с электронно-лучевой трубкой (ЭЛТ);
— жидкокристаллический монитор (LCD).
Давайте разберем способы уменьшения изображения на экране вашего монитора.
В жидкокристаллических мониторах имеется в наличие автоматическая настройка подгонки разрешения монитора под каждое приложение. Как правило, такая смена происходит только при входе в игры или выходе из них. Если желаемого режима на экране вы так и не заметили, то можно воспользоваться кнопкой автоматической подгонки, которая находится на панели кнопок вашего монитора. Чаще всего эта кнопка имеет название «Auto».

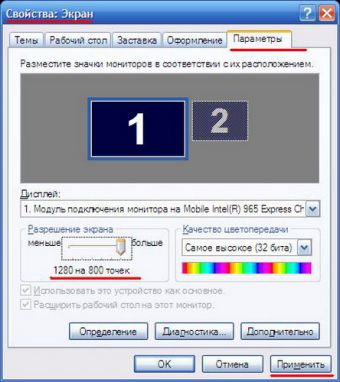

Если при нажатии этой кнопки ничего не изменилось, следовательно, проблема намного глубже, чем нам кажется. Для того, чтобы уменьшить разрешение экрана» выберите соответствующую величину. Нажмите «Применить». После этого появится диалоговое окно, которое вас уведомляет о возможности возврата исполненных действий. Нажмите «ОК», если выбранный вами режим удовлетворяет вашим требованиям.

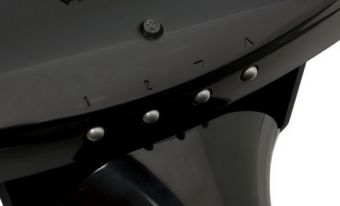

В мониторах с электронно-лучевой трубкой функции автоматической подгонки нет. Как правило, все значения приходится выставлять вручную. Для того, чтобы уменьшить размер выводимого изображения на экране, необходимо воспользоваться панелью кнопок монитора. Нажав на кнопку «Меню» выберите необходимые элементы (ширина и высота), при помощи кнопок навигации уменьшайте значения ширины и высоты до тех пор, пока не достигнете нужных вам значений. У большинства ЭЛТ мониторов эти значения выставлены на 100 единиц.
