Как устроен китайский проектор

Недорогие китайские проекторы — это такие странные и непонятные игрушки, черт знает для кого собранные. Они вроде и выглядят как взрослые, и, по мере увеличения цены, обрастают всякими свистелками — Wi Fi, DLNA, пульт с клавиатурой, вот это все. А качество изображения, как правило, не поражает. Но должны же быть исключения?

Сегодня мы познакомимся с недорогим китайским No-Name проектором VS314 LED Projector. Название, на самом деле, может меняться в зависимости от бренда, купившего пачку вот таких безымянных девайсов и наклеившего шильдики.

Лампа	LED
Яркость	1500 люмен
Контраст	2000:1
Разрешение	800×400
Дистанция	0.9 — 6М
Формат изображения	16:9, 4:3
Интерфейсы	Interface: 3.5mm Audio,AV,HDMI,TF Card Slot,USB
Форматы файлов	Picture Formats: JPE / GIF / PNG / TIF / BMP Video Formats: 3GP / AVI / MOV / MKV / FLV / MP4 / MPG / VOB / RMVB Audio Formats: MP3 / WMAASF / OGG / AAC / WAV
Размеры и вес	0.890 кг, 20x15x9 см

Лазерный проектор из Китая (ОБЗОР)

Упаковка и комплектация

Здесь все как обычно. Картонная коробка, слегка помятая при доставке, с кучей говорящих иконок. Особенно повеселил Wi-Fi. Его тут нет. Ну нет, и все. И в характеристиках нет, и внутри я его не нашел.

А вот на коробке есть. есть вероятность, что мне попался такой образец, но я бы на чудеса не рассчитывал. Кстати, сбоку на коробке есть галочка «Optional function — Wi Fi», так чтоб видимо, можно найти такой проектор с рабочей вафлей. Но вот зачем?

Комплектация совершенно стандартная — кабель питания, пульт, AV-кабель, крышечка и ножка для регулировки угла наклона проектора. Вот, собственно и все. Такой пульт, кстати, кладут в большинство безымянных китайских проекторов, так что если вы по какой-то причине обзавелись уже не первым таким девайсом — поздравляю, у вас формируется резервный запас пультов.

Внешний вид

Внешний вид у устройства неброский, достаточно, надо сказать, аккуратный, однако мастерство не пропьешь — недорогой девайс все-равно выдают плохие стыки, дешевый пластик и общая небрежность исполнения.

С фронтальной стороны на нас любуется линза и прорези для охлаждения.

Снизу — пластиковые ножки, наклеечка с данными и еще одна регулируемая по высоте ножка, что приятно (сверху, по центру).

Everycom YG625 — ремонт проектора, разборка

Сверху у проектора основные клавиши управления меню проектора. Особо на них не рассчитывайте — для выполнения большинства функций вам потребуется пульт. Не теряйте. Так же здесь видно два кольца — большое фокусированное и малое, для исправления трапецеидальных искажений. Оно действительно работает, но, увы, в очень небольших пределах.

Сзади у девайса все богатство — интерфейсы. Тут есть и HDMI, и VGA, ИК-датчик для пульта, слот для TF карты памяти, слот для наушников, 3,5мм выход на аудиосистему, один USB вход вход для телеантенны. Набор вполне рабочий, втыкай — и поехали. Справа основное отверстие кучера, расположенного прямо за лампой.

Справа — прорези охлаждения и заглушка. Может для того самого несуществующего Wi-Fi? А шут его знает.

Слева — вход для кабеля питания и прорези для охлаждения.


Подробное тестирование мужественно провел Алексей Кудрявцев, за что ему огромное спасибо!

Взглянем на тесты.

Измерение яркостных характеристик

Измерение светового потока проводилось по методике ANSI подробно описанной тут. Результаты измерений для проектора VS314:

__table_placeholder2__

Световой поток очень низкий, в результате на экране что-то видно только в полной темноте. Контрастность низкая.

Проекционное отношение (отношение расстояния от проектора до экрана к ширине экрана) равно 1,36.

Для оценки изменения яркости на шкале серого мы измерили яркость 32-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). В тенях сильного завала нет, тогда как в светах несколько близких к белому оттенков по яркости от него не отличаются. Аппроксимация полученной гамма-кривой дала значение показателя 1,23, что сильно ниже стандартного значения 2,2, при этом реальная гамма-кривая существенно отклоняется от степенной зависимости:

Увы, но картинка выдаваемая проекторе не оставляет нам шансов. Она просто плохая. Светлые участки сливаются в светлые пятна, черный цвет — серый, общая контрастность низкая, а микроконтраст (потуги проектора накрутить резкости и замаскировать небольшое разрешение) до жути высок.

Звуковые характеристики и потребление электроэнергии

Гаджеты. Устройства для гиков / Карманный китайский проектор

2012-03-05 в 10:05, admin , рубрики: проектор, метки: проектор

Как то давным давно в одном из топиков то ли на хабре, то ли еще где-то обмолвился, что хочется обзор дешевого китайского проектора, но обзора так и не было. И вот внезапно (спустя аж 63 дня с момента отправки) у меня появился небольшой карманный проектор, который способен играть видео, музыку и смотреть фотографии с SD/MMC карты, USB флешки или показывать аналоговый видео сигнал через AV вход. Под катом много картинок. Но в целом проектор понравился, тем более учитывая цену, в менее 100$.

История покупки началась сразу после нового года, а получил его только недавно и виноваты на этот раз были сразу обе почты (Китая и России), но суть не в этом. Несмотря на более 60 дневный путь из Китая до Московской области, проектор пришел во вполне приличном состоянии, только немного помятая с боков коробочка.

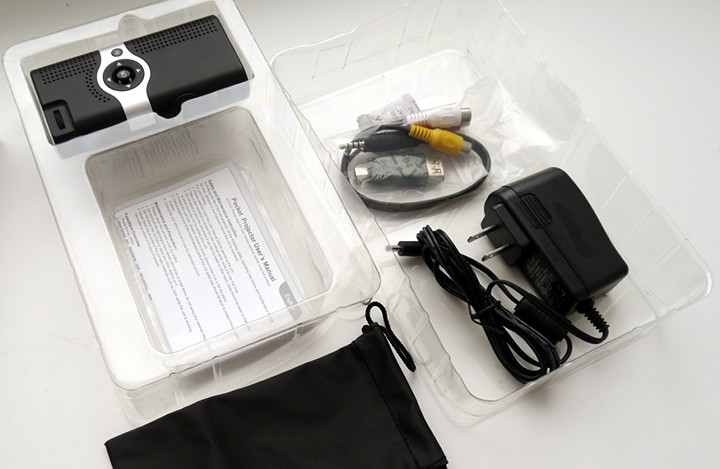

В которой, как ни странно, оказался проектор, инструкция на анлийском и китайском языке, AV проводок, USB-host переходник, зарядник и чехольчик.

Немного видов самого проектора

Общий вид, на верхей части 4х позиционный джойстик, нажатие на него — подтверждение выбора и кнопка с буквой М для перехода в предыдущее меню, а так же ручная настрока фокусировки и дырочка кнопки сброса.

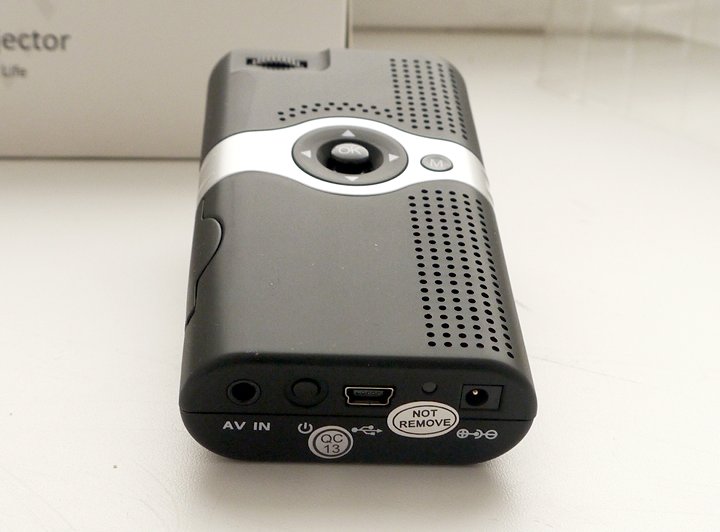

Сзади расположены AV-вход, кнопка включения, USB порт, светодиод зарядки (оранжевый — заряжается, зеленый — зарядился, но я так и не дождался) и гнездо зарядника.

Внизу откидывающаяся подставка и крепление, как на фотоаппаратах, для установки на штатив.

И AV кабель с USB переходником

Технические характеристики

Технология: LCoS и светодиодная подсветка
Разрешение: 320х240
Яркость: 10 люмен
Контрастность: 100:1
Расстоние до экрана: от 20 см до 3 метров (размер проекции при этом от 6″ до 54″)
Поддерживаемые форматы: MPEG1/2/4, MotionJPEG, Divx/Xvid, RV8/9/10, Jpeg, MP3 и WMA
Поддерживаемые карты памяти и носители: SD/MMC (заявлено до 32гб) и USB флешки — и то и другое только FAT
Встроенные динамики: монофонический 1W
Питание: 5V 2.5A, 4.5W, встроенный аккумулятор 1700mAh (примерно время зарядки 3 часа, время работы до 85 минут)

О проекторе

Проектор пришел полностью разряженным, поэтому включился только после вставки его в розетку. Честно говоря так и не дождался когда же он зарядится, но хватило примерно на 70 минут просмотра фильма в итоге. Включение происходит за 3-5 секунд, внтури девайса включается тихий вентилятор, который с легкостью заглушает 1W динамик.

Меню и возможности

Основное меню с тремя иконками, их может быть 4, если вставлена USB флешка, но в обзоре не отражено, работает точно так же как с SD картой:
(сдесь и далее фотки делал более контрастными, так как не умею делать CAMRip, а на фотографиях картинка так себе, сами фотографии делал днем, но в затемненном коридоре, на белой двери и на листе А4)

SD/MMC — просмотр содержимого карты памяти, AV In — вывод сигнала с аналогового входа, Setup — настройки

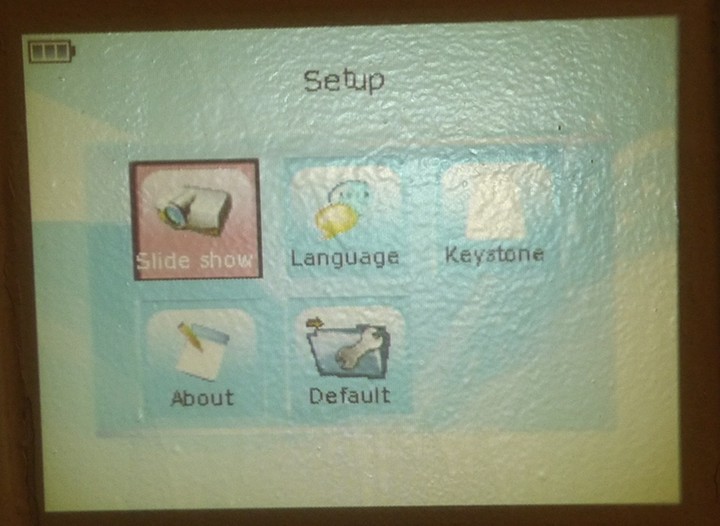

Заходим в меню настроек:

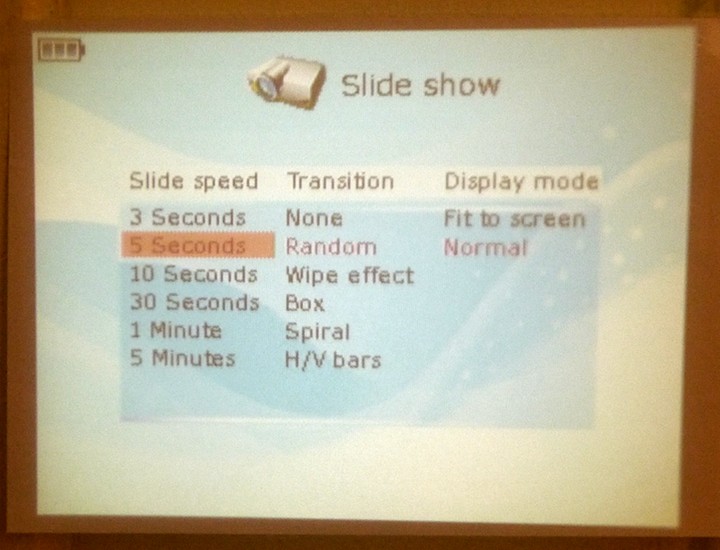

Настройки слайдшоу:

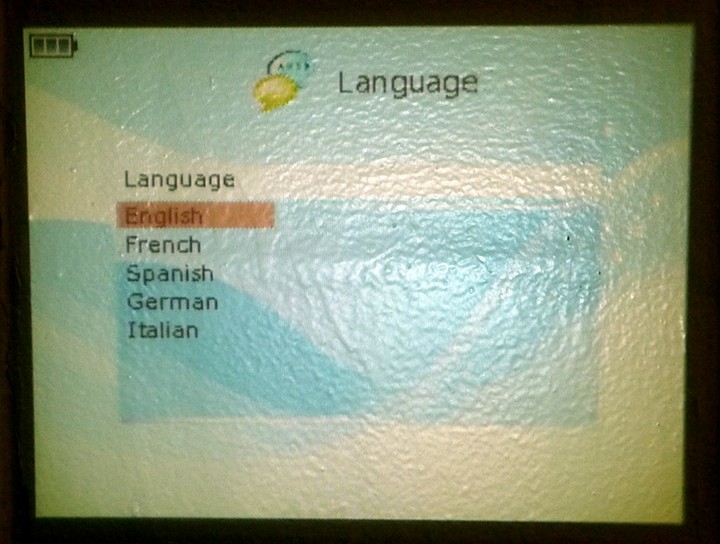

Выбор языка (русского нет):

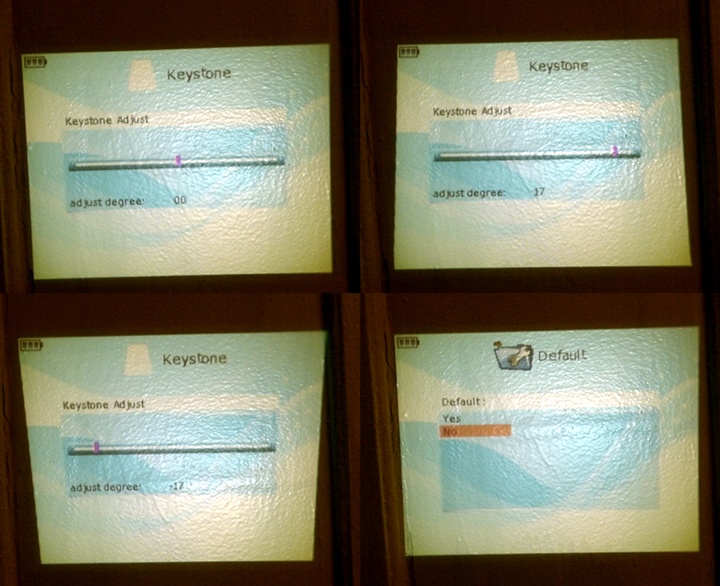

Настройки трапецеидального искажения и сброс настроек:

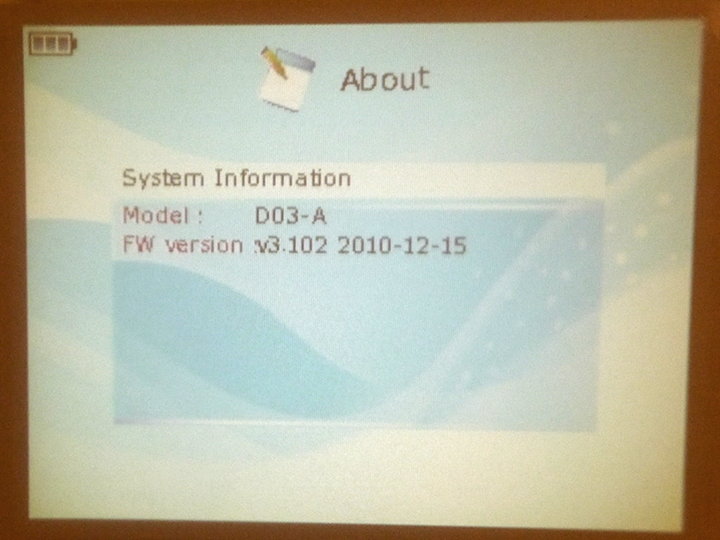

Меню about — показывает версию прошивки, 2010 год, довольно старая, но где взять новую — понятия не имею:

Выходим из этого меню и заходим в просмотр содержимого карты памяти:

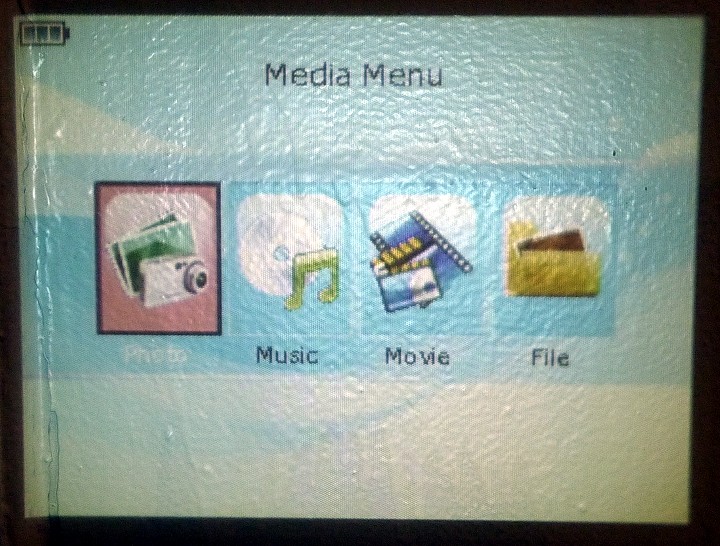

Тут 4 иконки по типу содержимого: Photo — просмотр JPG картинок, Music — прослушивание музыки, Movie — просмотр кино, File — просмотр содержимого карты/USB (тут можно удалить или перенести с карты на USB флешку и обратно), папки игнорируются, поэтому если на флешке много файлов — будет огромный список.

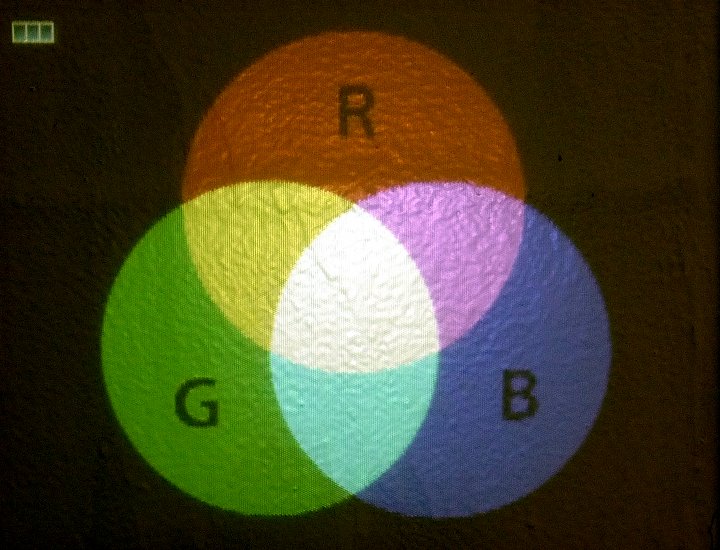

Photo — сетка из нескольких превьюшек, если нажать на любую из них, запуститься слайдшоу, можно листать джойстиком на проекторе. Пример отображения цветов:

Music — простенький MP3/WMA плеер, немного странно слушать на проекторе музыку, но может быть кому то пригодится.

Movie — самое важное — просмотр фильмов, поддерживаемые форматы: MPEG1/2/4, MotionJPEG, Divx/Xvid, RV8/9/10 — проверил только MPEG4, MotionJPEG и Xvid — работает на тестовых файлах от 320х240 до 800х600 (т.е. DVD рипы, а выше просто не пробовал, так как все трейлеры H.264 и проектор такого не понимает), но большие ролики часто воспроизводятся с артефактами: то кубики выпадают, то какие то паразитные полоски, как будто рассинхронизация, но на mpeg4 такого не было замечано, только с xvid. Во время смотра можно настроить яркость, контрастность и насыщеность цвета. Еще неприятная мелоч — любое видео растягивает до 320х240, соотвественно происходит искажение пропорций.

Честно посмотрели с женой ночью кино, зарядки хватило почти на 70 минут, проектор поставили на пол и смотрели на потолке (около 3 метров) картинку размером примерно 1.5 метра шириной, картинка была размыленая (ну 320х240 всетаки) и темновата (10 люмен всего), но пикселей заметно не было и удовольствие получили.

Подключение к аналоговому видео входу

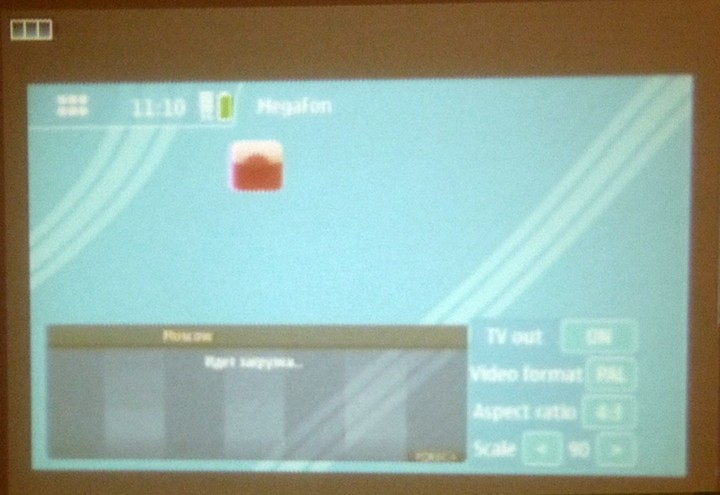

А теперь самое интересное (для меня) — подключение к мобильному телефону, в качестве подопытного выступает Nokia n900 (купленый кстатии в китае, по крайне низкой цене):

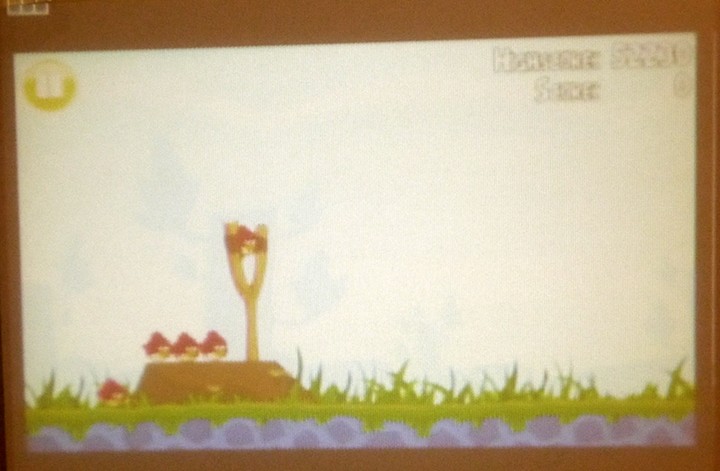

Поиграем в Angry Birds (лучше наверно было бы в Dendy игры):

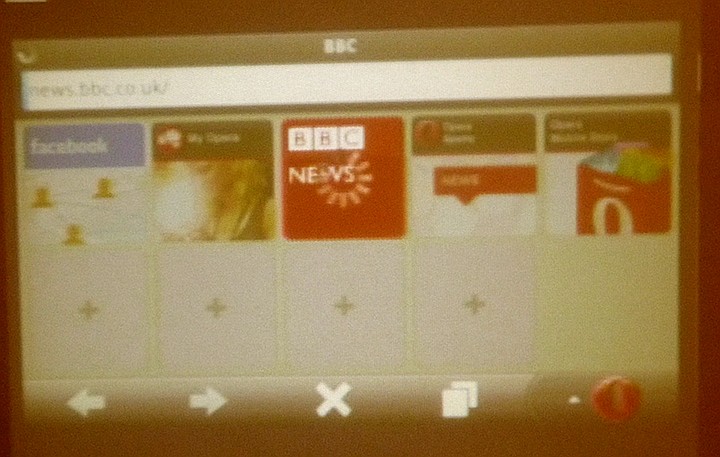

Побраузерим инет в Opera Mobile (слабо читаемо):

И покажем ребенку мультфильм (кстатии ребенок в восторге от того что в его коробке с игрушками иногда «появляются» мультифильмы):

Немного видео

Вот с видео совсем плохо получилось, то что видите тут, надо примерно на 4-6 умножить, в реальности лучше.

Итоги

В целом, проектор более чем понравился, тем более что цена колеблется от 90 до 100$ в зависимости от магазина (покупал тут, заодно магазин проверил). И задумался о покупки более мощного устройства.
Плюсы:
+ легкий карманный самостоятельный проектор
+ можно почти досмотреть кино
+ кушает всё подряд с USB флешки (или харда, или фотика), SD карты
+ воспроизведение через аналоговых видео-аудио вход, а это фото и видео камеры, i-устройства (точно не знаю, но на коробке написано что можно), телефоны и игровые приставки

Минусы:
— слабый динамик и отсутвие выхода на наушники/динамики

В минусы можно было бы отнести и отсутвие VGA входа, но подключать экран 320х240 к ноутбуку удовольствие ниже среднего.

Источник: www.pvsm.ru

Особенности китайских LED-проекторов

Двадцать первый век – время технологического и инновационного развития. На сегодняшний день на рынках преобладает техника отличающаяся от своих предшественников новым составом, компактностью и современной технологией выполнения. Проекторы тоже сильно изменились внешне и внутренне от своих собратьев. С быстрыми темпами модернизации настало время для избавления от обычных телевизоров и перехода на домашние кинотеатры.

Выбирая проектор, рекомендуем вам обращать внимание на следующие характеристики:

• Мощность светового излучения;
• Яркость цветов;
• Контрастность;
• Разрешение проецируемой картинки;
• Возможность индивидуальной настройки проектора.

Ввиду низкой цены, стали очень популярны китайские LED — проекторы.

В настоящей статье предлагаем Вам ознакомиться с примерами и характеристиками выпускаемых в Китае гаджетов.

Виды китайских проекторов

Проекторы ЛЭД + матрица. Отличаются своей простотой. Состоит из трех светодиодных ламп и 3 LCD — матриц. Лампа для проектора способна служить на протяжении 20-50 тысяч часов. Принцип работы заключается в том, что поток света от светодиода проходя через матрицу превращается в цветную картинку и впоследствии попадает на линзу и зеркало.

Характеристики проектора CRE x2000

• Световой поток 2500 люмен;
• Разрешение картинки 1920×1080 (Full-HD);
• Диагональ экрана от 1.5 до 3.5 метров;
• Оптическая «коррекция трапеции»;
• Поддерживает следующие порты входа и выхода — VGA, DVI, HDMI, USB, RCA.

DLP проектор. Работает на DMD – чипе. При таком устройстве проектора, световой поток проходит через вращающееся колесо попадая на чип и линзу превращается в цветное изображение. Китайские проекторы DLP, выпускают в виде следующих моделей — Excelvan CL720 и Papa DLP, Atongm D9, M6 DLP, DO2 DLP, а так же UNIC UC40.

Параметры проектора Excelvan CL720

• Световой поток 3000 lm;
• Размер картинки 1280 х 800 px;
• Диагональ экрана Full HD 1080;
• Порты входа и выхода MHL (для подключения к смартфону), 2 HDMI , USB 2.0, VGA;
• Поддерживает 3D – изображение;

Параметры Papa DLP

• Световой поток 2000 lm;
• Размер картинки 854 х 480 px;
• Диагональ экрана 100 дюймов;
• Порты входа и выхода MicroUSB 2.0, USB 2.0, TF Card
• Встроенный аккумулятор:
• Стереодинамики;
• Bluetooth 4.0, Dual Band WiFi 2,4 / 5 ГГц;
• Операционная система Андроид 4.4;
• ОЗУ 1ГБ;
• Память 8 GB;
• Управление с помощью инфракрасного пульта.

Параметры DLP Atongm D9

• Световой поток 1200 lm;
• Размер картинки 848 х 480 px;
• Операционная система Андроид 4.2;
• Встроенные стереодинамики;
• ОЗУ 1ГБ;
• Диагональ экрана 120 дюймов;
• Порты входа и выхода HDMI , USB 2.0, MicroUSB 2.0, VGA, AV;
• Управление с помощью инфракрасного пульта.
• Bluetooth 4.0, Dual Band WiFi 2,4 / 5 ГГц;
• Встроенный аккумулятор.

Параметры DLP M6

• Световой поток 1000 lm;
• Размер картинки 854 х 480 px;
• Операционная система Андроид 4.4;
• ОЗУ 1ГБ;
• Диагональ экрана 100 дюймов;
• Порты входа и выхода HDMI , USB 2.0, MicroUSB 2.0, TF слот для карты, аудио порт 3,5 мм;
• Управление с помощью инфракрасного пульта.
• Bluetooth 4.0, WiFi 2,4 ГГц;
• стереодинамики;
• Встроенный аккумулятор.

Параметры DLP DO2

• Световой поток 1000 lm;
• Размер картинки 854 х 480 px;
• Операционная система Андроид 4.4;
• ОЗУ 1ГБ;
• Диагональ экрана 120 дюймов;
• Порты входа и выхода HDMI , два USB 2.0, TF слот для карты, аудио порт 3,5 мм;
• Управление с помощью инфракрасного пульта.
• Bluetooth 4.0, Dual Band WiFi 2,4 / 5 ГГц;
• Встроенные стереодинамики.

Параметры DLP UNIC UC40

• Световой поток 800 lm;
• Разрешение картинки 800 х 480 px;
• Операционная система Андроид 4.4;
• ОЗУ 1ГБ;
• Диагональ экрана 130 дюймов;
• Порты входа и выхода HDMI , два USB 2.0, слот для карты SD, аудио порт 3,5 мм, AV;
• Управление с помощью инфракрасного пульта.
• Встроенный громкоговоритель

Проекторы 3LCD

Световой поток на данном типе устройства разъединяется на три цвета (красный, синий, зеленый) при помощи призмы и попадает на матрицу соединяясь в одну картинку переходит на DMD чип и линзу.

Характеристика Brilens TL1920

• Световой поток 3000 люмен;
• Разрешение картинки 1920×1080 (Full-HD);
• Диагональ экрана 1.5-2 метра;
• Оптическая «коррекция трапеции»;
• Жидкокристаллический дисплей;
• Возможность управления ИК-пультом;
• Поддерживает следующие порты входа и выхода – два USB, RCA.
