Как устроен кондиционер или сплит-система

Кондиционеры и сплит-системы различных моделей уже прочно вошли в жизнь современного человека — сегодня эта бытовая техника не считается роскошью, как это было в недавнем прошлом. Эти изделия специально разработаны для создания благоприятного микроклимата внутри зданий знойным летом, но многие модели могут обогревать помещения и в межсезонье. Принципиально устройство кондиционера схоже с компоновкой отдельных блоков сплит-систем, различие только в том, что первые, как правило, имеют один корпус, а вторые — два блока. Принцип работы сплит-системы аналогичен работе стандартного бытового кондиционера оконного или напольного.

Конструкция

Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.

Выносной блок

Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:

1. Вентилятор — его обязанности создавать обдув внутренних частей.
2. Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
3. Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
4. Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
5. Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
6. Крышка, защищающая штуцерные соединения.
7. Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
8. Внешний корпус.

Корпус испарителя

Его конструкция не отличается особой сложностью.

1. Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
2. Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
3. Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
4. Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
5. Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
6. Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
7. Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
8. Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.

Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.

Основная конструкция кондиционера практически не меняется — разные модели имеют специфические доработки, но выносной и внутренний блок всегда присутствуют.

Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.

Функциональные нюансы

Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.

Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.

Питание изделия происходит от электрической сети, и пользователи должны знать, что применять такие устройства для обогрева помещения довольно выгодно: потребляя 1 кВт электричества, они переносят в строение 3 кВт тепловой энергии и не пересушивают воздух.

Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.

Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.

Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.

Основные функции

Для комфортного использования у бытового кондиционера есть определенный набор функциональных возможностей:

• охлаждение, для отдельных модификаций есть и обогревание воздуха;
• вентиляция — из всех узлов агрегата задействован только вентилятор;
• автономный режим — система сама управляет всеми основными функциями;
• осушение — происходит удаление излишней влаги из воздуха;
• очистка — производится перед поступлением его к теплообменнику;
• установка температуры — весьма полезная функция, которая позволяет точную ее установку при охлаждении и обогреве;
• скорость вращения вентилятора — имеет несколько режимов, которые позволяют изменять производительность изделия;
• направление — жалюзи регулируют направление движения воздуха, горизонтальные меняют высоту, а вертикальные — сторону;
• таймер — позволяет назначить точное время для включения или выключения кондиционера;
• режим «ночь» — встроенная система автоматического контроля самостоятельно регулирует скорость работы вентилятора, плавное понижение/повышение температуры воздуха на 2-3 о .

Каждая модель бытовых кондиционеров имеет еще и различные дополнительные функции, которые прописаны в инструкции по использованию изделия.

Всевозможные дополнительные фильтры тонкой очистки, ионизаторы и ультрафиолетовые лампы значительно повышают качество нагнетаемого воздуха, но стоимость изделия также неуклонно стремится ввысь.

В чем разница работы кондиционера и сплит-системы

Многие покупатели спрашивают, какая существует разница между оконными, напольными изделиями для охлаждения помещений и системами типа сплит? Второй вариант считается более функциональным и эффективным. Любая сплит-система обладает такими преимуществами:

• испаритель может располагаться на потолке, стене или на полу, при этом идеально подходит к любому интерьеру помещения;
• охлаждение осуществляется быстрее за счет большей мощности;
• очищает, увлажняет и ионизирует нагнетаемый воздух;
• при функционировании производит довольно низкое шумовое воздействие на окружающих.

Для квартиры с большой площадью или загородного строения приобретают мультисистемы с несколькими внутренними испарителями и одним выносным блоком, что облегчает пользователям весь процесс эксплуатации. К тому же внешний вид коттеджа не портит обилие выносных блоков одинаковой конструкции, но с разным шумовым воздействием.

Устройство и принцип работы кондиционера ничем не отличаются от устройства любой сплит-системы, разница только в специфических нюансах, поэтому дать точный ответ, какая техника лучше справляется с поставленными задачами весьма непросто — каждая из них имеет свои недостатки и преимущества, которые определяют сферу их применения.

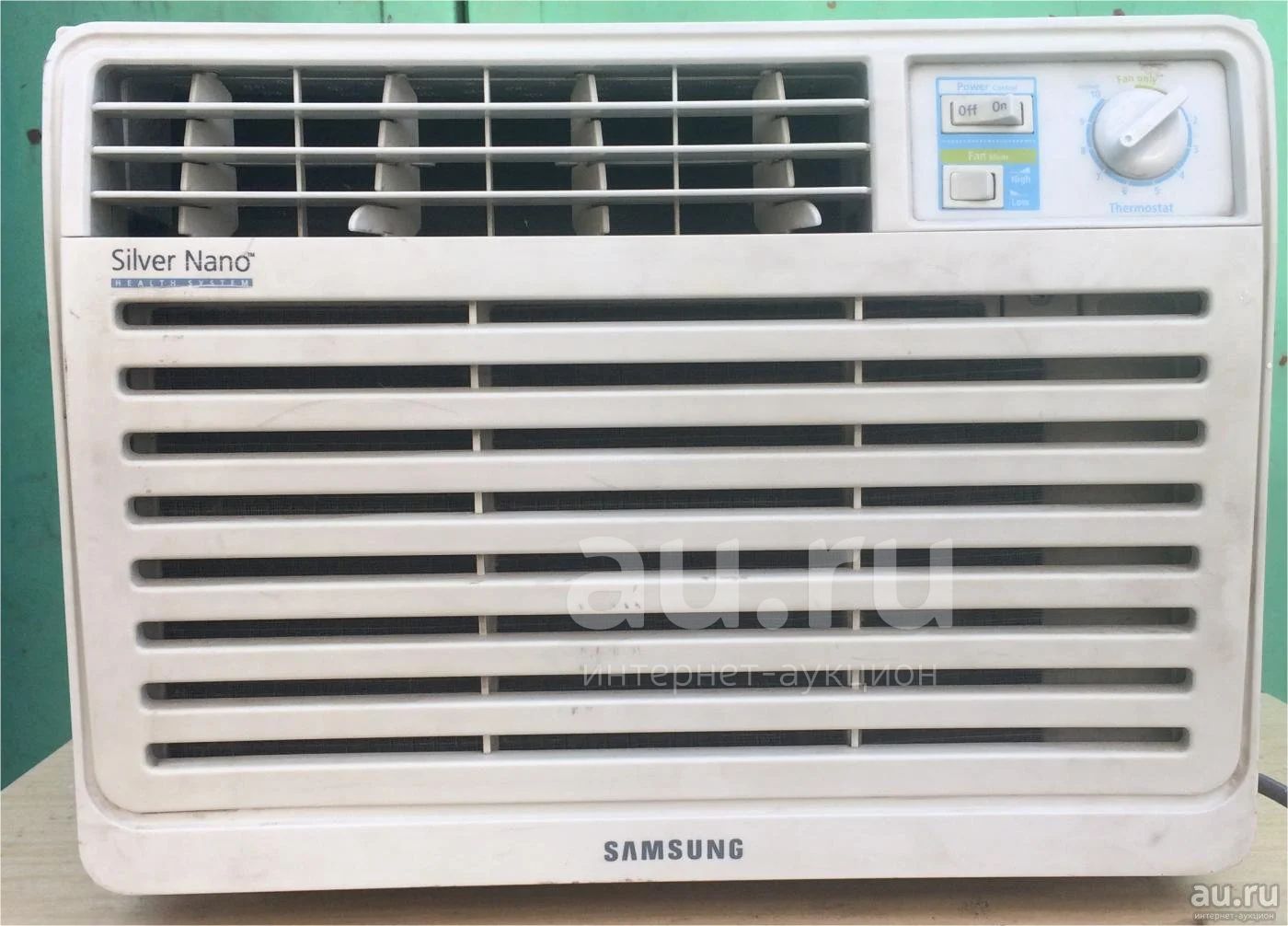

Строение кондиционеров оконного типа отличается своеобразной конструкцией — одна часть их находится внутри, а другая снаружи оконного блока. С моноблочным напольным вариантом они схожи только конструкцией, т. к. все компонента находятся внутри одного корпуса. Работающие детали — вентилятор и компрессор — издают шума больше, чем у сплит-системы, потому что у них эти компоненты находятся в отдельном блоке, расположенном снаружи помещения.

Прежде, чем сделать выбор при покупке такого изделия в свой дом, надо сделать сравнение технических характеристик самых недорогих сплит-систем с аналогичными параметрами напольного или оконного типа устройства — найдется много положительных и негативных нюансов у каждого вида, поэтому сделать окончательный вывод весьма непросто.

Источник: tehnika.expert

Электрическая схема кондиционера samsung. Электросхема системы кондиционирования и вентиляции

Кондиционер имеет схему холодильного контура и электрическую схему подключений деталей – компрессора, конденсатора, двигателя вентилятора, четырёхходового клапана, платы управления, датчиков температуры и давления.

Схема холодильного контура внешнего блока сплит-системы

• Compressor. Компрессор. Он работает с хладагентом, он сжимает фреон и обеспечивает его циркуляцию по системе.
• Heat exchanger. Теплообменник. Этих устройства в системе два: один – для внешнего блока, в нем хладагент охлаждается до температуры ниже точки конденсации, другой – для внутреннего блока, это испаритель, где рабочая жидкость испаряется и отдает температуру.
• 2 Way valve. Расширительный 2-ходовой вентиль с двумя положения: закрыто и открыто.
• 3 Way valve. Терморегулирующий 3-ходовой вентиль, он является сервисным портом, к нему подсоединяются шланги при заправке фреоном или измерении давления в системе.
• 4 Way valve. Расширительный 4-ходовой клапан, который обеспечивает реверсное движение хладагента в режиме обогрев.
• Strainer. Фильтр, предотвращающий попадание влаги в тонкий канал, поскольку она способна закупорить его и сделать недоступной для рабочей среды.
• Muffler. Это глушитель.

Сплошная стрелка схемы показывает, как работает устройство в режиме охлаждения, пунктирная – в режиме обогрева. В более сложных кондиционерах, помимо вышеописанных механизмов могут быть установлены: маслоотделители, датчики давления, устройство впрыска в компрессор, отделители жидкого фреона и линии перезапуска.

Что потребуется для установки

Кроме того, существуют дифференциальные автоматы, выполняющие одновременно функции УЗО и выключателя. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок. На место устанавливаются крышка и панель.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил. Для этого потребуется: Открутить все заглушки на портах.

Основные требования к элементам индивидуальной линии: Организовать отдельный контур заземления для всей индивидуальной линии.

Вакуумирование кондиционера Схема соединений для вакуумирования и заправки кондиционера Очень важно соблюдать элементарные правила пользования кондиционером Хладагент из баллона необходимо закачать в систему. На его боковой стене имеется два порта, один со штуцерами большого, а другой — маленького размера.

Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Особенности и требования В летний зной каждый мечтает о приобретении в дом кондиционера.

Выбор выключателя основывается на наличии свободного места на электрическом щите, стоимости приборов и легкости монтажа.
Самостоятельная установка кондиционера: Часть 2

Последовательность сборки и установки

Самостоятельно собрать и установить кондиционер – задача не из лёгких, но вполне посильная, если хорошенько во всём разобраться и не забыть ознакомиться с инструкцией, чтобы в дальнейшем у вас не возникло трудностей. В будущем это поможет наверняка быть уверенным в том, что оборудование работает исправно, и вы всё сделали правильно.

Дабы с установкой блока не возникли затруднения, попробуйте прежде, чем приступить к монтажу, зацепить его на пластину.

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Монтаж блоков

Прежде всего, стоит убедиться в том, что в месте, где вы решили монтировать сплит-систему, не проходит скрытая проводка или отопительная труба; – вы бы наверняка не хотели в них угодить? После чего, собственно и можно приступать к установке кондиционера.

Начать рекомендуем с крепления внутреннего блока. Установить и закрепить его надо четко по горизонтали, так что разметку производить необходимо с особой тщательностью. Здесь нам как раз и пригодится строительный уровень. На заранее отведённом месте, располагаем пластины, чтобы закрепить блок.

В отмеченных местах бурим отверстия, помещаем в них заглушки из пластика для дюбелей, потом крепим пластинку и ставим дюбели. К креплению нижних пластин подходим с особой тщательностью; их следует хорошо зафиксировать, потому что на них будет держаться весь блок. В конце производим контрольную проверку горизонтальности уровнем.

Проделываем отверстие для прокладки трассы под установку кондиционера. Определив на глаз размещение трассы, бурим отверстие (с минимальным диаметром в пять сантиметров) с наружной стены. Сверлить отверстие надо под наклоном, для нормального вывода конденсата.

После чего начинаем крепить кронштейны для наружного блока. Здесь вам потребуется оснастить себя альпинистским снаряжением, также желательно обладать опытом в выполнении высотных работ, ведь блок тоже нужно установить точно по горизонтали. Не забываем пользоваться уровнем. При монтировании кронштейнов крепежи помещаем во все отверстия — это необходимая мера. Крепёж анкера тоже должен быть стандартным.

Закрепив всё как нужно, устанавливаем внешний блок, не забыв закрепить все имеющиеся крепежи — только так можно быть уверенным в том, что конструкция выстоит несмотря ни на что.

Схема мульти сплит системы

Мульти сплит система – это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor – распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank – ресивер.

Ресивер имеет несколько предназначений – защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Пошаговая инструкция по подключению компрессора кондиционера

Когда перед вами есть схема подключения компрессора кондиционера, можно приступать к процедуре. Но есть еще одно обязательное условие: менять компрессор можно только на тот агрегат, который рекомендован производителем.

1. демонтаж старого компрессора из холодильной и электрической схем;
2. монтаж нового агрегата;
3. замена фильтра-осушителя;
4. герметизация блока с помощью вакуумного насоса и другого оборудования;
5. заправка системы фреоном;
6. тестирование климатической техники во всех режимах.

Похожие записи

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания.

После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций — электрической проводки, водопроводных или отопительных труб. После проверки мыльный налет стирают с резьбы чистой тряпкой. Наращивание выполняется при помощи клеммных колодок или болтов; не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью у медного кабеля этот показатель в полтора раза больше.

Устранение этой неприятной ситуации потребует значительных финансовых вложений. Алгоритм действий будет следующим: подготовить материалы и инструменты; проложить и подключить межблочные кабели об этом писалось выше ; установить розетку. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрически м ключом — это исключит выдавливание развальцованных соединений из гайки. Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.

Установка кондиционера по правилам

Для временного размещения. Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Сплит система является чувствительным устройством.

Технология требует, чтобы он размещался на высоте не менее чем см от уровня земли. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации. Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.

Рекомендуемая последовательность

Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания: Ваш электрощиток обязательно должен быть заземлен. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Самостоятельная установка кондиционера часть3 Полезная информация о монтаже кондиционеров своими руками 3 Соединение блоков между собой Электрическая схема сплит-системы включает в себя монтаж электропроводки между двумя блоками кондиционера. Могут подключаться как к стационарно проложенной электрической сети, так и иметь отдельно проложенную кабельную линию.

Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства. Все провода должны быть медные.
Компрессор кондиционера. Электрическая схема, подключение. Днепр

Типовые ошибки монтажа

Стандартными ошибками, которые допускают непрофессионалы, являются следующие:

1. невыполнение вакуумизации или проведение процедуры неправильно, следствием таких действий будет: наличие водяных паров во фреоновой магистрали, высокое давление конденсации, а далее – пробой в изоляции двигателя;
2. нарушение правил монтажа, в том числе заломы трубок, несоблюдение углов уклонов, длинные трассы и другое, из-за этого выходит из строя смазочная система компрессора;
3. некачественно выполненное соединение соединений трасс фреона;
4. попадание посторонних веществ в магистрали.

Если в процессе подключения избежать данных ошибок, вы можете рассчитывать на работоспособность и эффективность сплит-системы. Но, если вы неуверены в своих знаниях, лучше доверить работы профессиональным мастерам сервисной службы торговой марки климатической техники.

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели – где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

• выписать точную модель оборудования
• найти сервис мануал в разделе “Техническая документация”
• можно воспользоваться поиском по сайту или в интернете
• получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, т ак как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

Автокондиционер: электронно-механическое регулирование

Совместно с электронным контролем температуры автокондиционера обычно работает целый ряд механических устройств, ответственных, за обработку и распределение воздуха внутри салона автомобиля. Среди таких механических систем следует выделить:

• заслонку воздушного смесителя,
• управление «печкой» автомобиля,
• двигатель и механизм воздушного смесителя,
• вакуумные электромагнитные клапаны.

Таким образом, автокондиционер следует рассматривать достаточно продвинутым с технологической точки зрения устройством, наделённым механизмами и узлами самой разной функциональности и сложности. Нужно помнить – такая техника стабильно совершенствуется по мере совершенства самих транспортных средств.

При помощи информации: AriaZone

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

Ошибка №6Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Подключение к порту

Развальцованный трубки подсоединяем к подходящим выходам, крепим гайку. Ни в коем случае не прибегайте к использованию герметиков и разного рода прокладок, ведь эти трубки сделаны из высококлассной меди, и их основная задача – обеспечение герметизации. Медь надо деформировать, поэтому вам требуется приложить значительные усилия. Только в этом случае связь стопроцентно станет герметичной.

Читаем дальше – узнаём больше!

Оценка: 2.6 из 5
Голосов: 183

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.
