Как это иногда бывает, со временем пришло в негодность антенное гнездо телевизора. Не важно какой модели и фирмы — гнёзда у них у всех одинаковы, расчитаные под типовой антенный штекер.
При этом аппарат исправен, изображение и звук есть, а если периодически шевелить — поправлять штекер антенного кабеля, то смотреть ещё очень даже можно. Ну не тащить же телевизор с такой чепуховой проблемой в мастерскую. Тем более, что менять будут тюнер, а не гнездо на нём. А есть ли идентичный? Всего скорей, что нет.
Один раз, года три назад уже пробовал это дело поправить, восстановить нарушенное соединение гнезда с печатной платой, пайкой. Сразу после ремонта улучшение было, но через какое-то время всё стало по-прежнему. Постоянная перестановка антенн (половина программ идёт с одной, половина с другой) при сломанном сердечнике ведёт к нарушению контакта штекер — плата тюнера.
Стало ясно — нужно менять центральный контакт штекера. В этот раз подошёл к ремонту серьёзно. Нашёл подходящего «донора» и изъял нужный «орган», при этом узнал его устройство и способ крепления.
Как достать сломанный штекер
Появился план действий. Приступил к его реализации. Тюнер с гнездом на фото крайний справа. Снять с него боковые стенки совсем запросто не просто (мешают стоящие рядом компоненты), но можно. Тут главное не спешить.
Непосредственно перед удалением неисправной части штекера ещё раз внимательно вгляделся в её устройство. В средней её части имеется отгиб — крепление (на фото новая и старая для наглядности вместе, хорошо виден отгиб на старой).
Понятно, что пока отгиб не будет возвращён в исходное положение (прижат к основе) центральную часть с места установки не извлечь.
С правой стороны тюнера маленькими бокорезами перекусил соединение центральной части с платой и выпаял. Взял скрепку, разогнул и с одного конца заточил под отвёртку. В левой руке хирургический зажим держит удаляемый обломок, в правой скрепка по всякому изгибаясь и крутясь, пытается прижать отгиб. Всё получилось.
Вставляю «донорский орган». Подгибаю его хвостовик к плате тюнера и уже с другой стороны тюнера вставляю в плату и запаиваю проводник (толстенький вывод от неисправного диода).
Возвращаюсь на правую сторону и спаиваю отогнутый хвостовик и проводник с платы. Так будет попрочнее, чем просто хвостовик впаять в плату.
Ставлю на место боковые стенки тюнера.
За прошедшие три года после последней чистки пыли скопилось достаточно. Вооружившись художественной кисточкой удалил значительную её часть.
Штекер «тюльпан» RCA сломался и остался в гнезде. Что делать ?
Устанавливаю на место плату и отсоединённые провода, собираю корпус. Кабельный штекер входит в гнездо чуть с натягом — основательно. Включаю.
Вот это удачно попал! Можно и медка, а хоть и медовушки. Заслужил. Желаю успехов, Babay.
Как это иногда бывает, со временем пришло в негодность антенное гнездо телевизора. Не важно какой модели и фирмы — гнёзда у них у всех одинаковы, расчитаные под типовой антенный штекер.
При этом аппарат исправен, изображение и звук есть, а если периодически шевелить — поправлять штекер антенного кабеля, то смотреть ещё очень даже можно. Ну не тащить же телевизор с такой чепуховой проблемой в мастерскую. Тем более, что менять будут тюнер, а не гнездо на нём. А есть ли идентичный? Всего скорей, что нет.
Один раз, года три назад уже пробовал это дело поправить, восстановить нарушенное соединение гнезда с печатной платой, пайкой. Сразу после ремонта улучшение было, но через какое-то время всё стало по-прежнему. Постоянная перестановка антенн (половина программ идёт с одной, половина с другой) при сломанном сердечнике ведёт к нарушению контакта штекер — плата тюнера.
Стало ясно — нужно менять центральный контакт штекера. В этот раз подошёл к ремонту серьёзно. Нашёл подходящего «донора» и изъял нужный «орган», при этом узнал его устройство и способ крепления.
Появился план действий. Приступил к его реализации. Тюнер с гнездом на фото крайний справа. Снять с него боковые стенки совсем запросто не просто (мешают стоящие рядом компоненты), но можно. Тут главное не спешить.
Непосредственно перед удалением неисправной части штекера ещё раз внимательно вгляделся в её устройство. В средней её части имеется отгиб — крепление (на фото новая и старая для наглядности вместе, хорошо виден отгиб на старой).
Понятно, что пока отгиб не будет возвращён в исходное положение (прижат к основе) центральную часть с места установки не извлечь.
С правой стороны тюнера маленькими бокорезами перекусил соединение центральной части с платой и выпаял. Взял скрепку, разогнул и с одного конца заточил под отвёртку. В левой руке хирургический зажим держит удаляемый обломок, в правой скрепка по всякому изгибаясь и крутясь, пытается прижать отгиб. Всё получилось.
Вставляю «донорский орган». Подгибаю его хвостовик к плате тюнера и уже с другой стороны тюнера вставляю в плату и запаиваю проводник (толстенький вывод от неисправного диода).
Возвращаюсь на правую сторону и спаиваю отогнутый хвостовик и проводник с платы. Так будет попрочнее, чем просто хвостовик впаять в плату.
Ставлю на место боковые стенки тюнера.
За прошедшие три года после последней чистки пыли скопилось достаточно. Вооружившись художественной кисточкой удалил значительную её часть.
Устанавливаю на место плату и отсоединённые провода, собираю корпус. Кабельный штекер входит в гнездо чуть с натягом — основательно. Включаю.
Вот это удачно попал! Можно и медка, а хоть и медовушки. Заслужил. Желаю успехов, Babay.

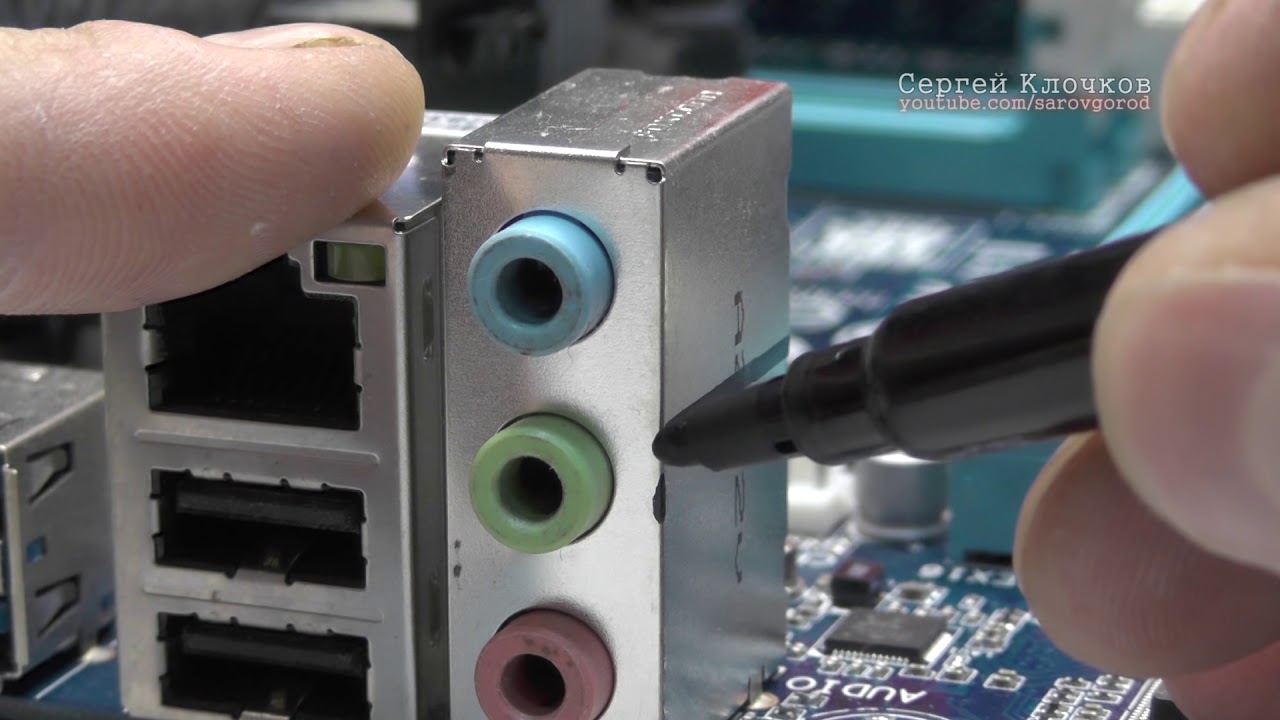

Как можно вытащить штекер из гнезда компьютера?
Привет! Меня зовут Дмитрий Ермохин и я опытный автомеханик, специалист по автомобилям и копирайтер. Сегодня я расскажу вам, как правильно вытащить штекер из гнезда компьютера.
Подготовка к процессу
Перед тем как начать процесс извлечения штекера, важно принять несколько мер предосторожности:
- Убедитесь, что компьютер выключен и отключен от источника питания. Работать с электрическими устройствами, когда они подключены к электрической сети, крайне опасно.
- Оденьте заземляющий ремень, чтобы избежать статического разряда и возможного повреждения компонентов компьютера.
Вытаскивание штекера из гнезда
Следуйте этим простым шагам, чтобы безопасно вытащить штекер из гнезда компьютера:
- Проверьте конструкцию гнезда. Некоторые штекеры могут иметь фиксаторы, которые нужно аккуратно отпустить перед извлечением. Если у вас есть инструкция к компьютеру, ознакомьтесь с нею, чтобы узнать, существуют ли фиксаторы у вашего штекера.
- Аккуратно схватите штекер за его корпус, избегая при этом попадания на контакты.
- Постепенно и ровными движениями потяните штекер прямо вверх. Не рывками и не сзади, чтобы не повредить контакты.
- Если штекер сидит очень плотно, воспользуйтесь плоской отверткой или пинцетом, чтобы аккуратно подвинуть его с боков.
Обязательно избегайте использования чрезмерной силы или резких движений, чтобы избежать повреждения гнезда или штекера.
Источник: xn--80ahccobunhhld3a1b.xn--p1ai
Как вытащить сломанный штекер из гнезда телевизора самсунг
В разъеме для колонок застряла одна половинка разломанного пополам штекера. Не могу вытащить! что мне делать?
Регистрация: 08.03.2016
Сообщений: 0
Регистрация: 11.04.2007
Адрес: Санкт-Петербург
Сообщений: 40,320
Записей в дневнике: 73
Сказал(а) спасибо: 885
Поблагодарили 2,792 раз(а) в 431 сообщениях
Репутация: 186892
Пинцетом попробовать. Если не получится, можно взять зубочистку и смазав слегка суперклеем (именно слегка!) вставить в гнездо и после застывания клея попробовать извлечь обломок.
__________________
Пингвин птица гордая, пока не пнёшь — не полетит.
Регистрация: 16.03.2008
Адрес: Москва
Сообщений: 16,207
Записей в дневнике: 3
Сказал(а) спасибо: 1,040
Поблагодарили 261 раз(а) в 122 сообщениях
Репутация: 43234
Только именно
а то следующая тема будет как вытащить зубочистку из гнезда Фото для наглядности выложите, а то отсюда не очень видно. Хвостик есть? За который можно зацепится? И как он треснул? Вдоль или поперек?
__________________
Регистрация: 31.03.2008
Адрес: Израиль
Сообщений: 18,407
Записей в дневнике: 7
Сказал(а) спасибо: 10
Поблагодарили 1 раз в 1 сообщении
Репутация: 14157
автор — это пк? или музыкальный центр? и если пк ,то карта на материнке? или сьемная?
Регистрация: 12.10.2009
Сообщений: 5
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 10
Это ПК. Ни пинцет, ни клей не помогли. Фото выкладывать бесполезно, потому что штекер застрял глубоко в гнезде, и хвостика за который можно зацепиться даже не видно. А на счет карты не знаю, вроде на материнке
