Процесс можно разбить на 3 этапа — установка, подключение и настройка комплекта «ТриколорТВ:
1. Сборка и монтаж антенны.
Обращаем внимание, что установка антенны потребует максимально осторожных действий. При неправильной установке, могут быть проблемы в работе оборудования или даже поломка его по причинам, не зависящим от продавца. Нарушение правил техники безопасности при монтаже оборудования может причинить вред здоровью.
Для начала посмотрим, что входит в состав комплекта.
На рисунке вверху номерами отмечены:
1. Телевизионная спутниковая антенна.
2. Комплект крепежа и опора.
3. Конвертер с двумя выходами.
4. Коаксиальный кабель и кабельные разъемы, кабель UTP или витая пара, коннектор RJ45 (2 шт.).
5. Шурупы и дюбели.
6. Справочник абонента и абонентский договор.
Также в комплекте идет система для приема спутникового телевидения (рисунок снизу), состоящая из:
Триколор на 2 ТВ, о чем молчат установщики. Правда матка антеннщика
1. Основной приемник-сервер.
2. Дополнительный приемник-клиент.
3. Гарантийная документация, комплект материалов руководства пользователя.
5. Два пульта дистанционного управления.
Сначала на нужно определиться с местом под установку антены. Для примера можно воспользоваться опытом соседей и посмотреть на расположение установленных у них антенн «Триколор ТВ», если конечно они пользуются ими.
Важным условием при монтаже антенны является свободный обзор по направлению на спутник, в южную сторону. На прямой линии между антенной и спутником не должно находиться никаких препятствий, мешающих прохождению сигнала – высоких зданий, больших деревьев и т.п.
Расстояние между антенной и телевизором, чем меньше, тем будет легче производить настройку.
Антенну нельзя крепить на чердаке, под крышей или за стеклом. Избегайте мест, где возможно продолжительное попадание на антенну воды, снега или льда, например под скатами наклонной крыши и водосливами.
После выбора места, необходимо надежно прикрепить кронштейн антены на стене с помощью крепежных элементов (рисунок снизу).
Переходим к сборке антенны.
Вставьте заглушки в дугу конвертеродержателя.
Привинтите к дуге опору, как показано на рисунке снизу.
Полученную конструкцию закрепите на зеркале антенны (рисунок ниже).
Дальше собираем поворотный кронштейн, хомут и прижим.
Полученную конструкцию прикрепите к собранной антенне, используя хомут и распорные втулки. Смотрите рисунок. Втулки (2) помещаются между краями кронштейна, кронштейн продевается сквозь них и закрепляется гайками.
Лучший конвертор для Триколор и НТВ плюс
Установите конвертер с помощью LNB держателей разъемами вниз, так чтобы атмосферные осадки не попадали внутрь.
Далее необходимо прикрепить к конвертеру кабели при помощи F-разъемов. При использовании конвертера с двумя выходами для подключения системы для приема спутникового телевидения необходимо подключить к каждому разъему конвертера оба кабеля.
Коаксиальный кабель, вложенный в комплект, необходимо разрезать на два одинаковых по длине кабеля. Для этого воспользуйтесь кусачиками.
Наденьте на кабель резиновый колпачок от конвертера.
Затем отступите от каждого конца кабеля 15 миллиметров и удалите изоляцию. При этом прявите внимательность и не нарушьте целостность оплетки. Саму оплетку опустите и уложите вдоль кабеля. Фольгу оттяните вместе с оплеткой назад.
Теперь зачистите слой внутренней изоляции, открыв внутри провод, толщиной десять миллиметров.
Потом плотно навинтите F-разъем на конец кабеля.
Срежьте центральный проводник так, чтобы он не выступал больше, чем на два миллиметра.
Эти же действия повторите для второго конца кабеля.
Экранирующий слой ни в коем случае не должен соприкасаться с центральным проводником.
Подготовленные провода подключите к двум выходам конвертера.
Далее установите антену на кронштейн. Отрегулиройте скобы с гайками чтобы антена могла перемещаться в верх-вниз и в стороны с небольшим усилием.
Ориентировочно отрегулируйте азимут и угол антенны опираясь на данные ближайшего к вам города. Эти сведения находятся в таблице в справочнике абонента. Для нахождения азимута понадобится компас.
Произвести точную настройку положения антенны вы сможете уже при непосредственной настройке телепоказа.
Продолжение статьи читайте в следующей части.
Источник: tvsat38.ru
Конвертер спутниковый (круговой), 2 вых
Спутниковый LNB конвертер круговой поляризации с двумя выходами, позволяет подключить к антенне 2 ресивера, с возможностью увеличения максимального количества приемников путем установки мультисвича в магистраль кабеля RG-6 между антенной и ресиверами.
Спутниковые конвертеры
Спутниковый преобразователь (часто называемый LNB — LowNoise Block) — устройство, используемое для усиления и перехода сигналов из диапазонов 10,7–11,7 и11,7–12,75 ГГц в полосу первой промежуточной спутниковой частоты (IF — 950-2150 МГц). Конвертер спутниковый в Санкт-Петербурге имеет несколько видов, поэтому надо знать, какой подобрать для своих целей.
Типы конвертеров
Среди всех частных версий преобразователей есть множество вариантов, которые различаются только частотой генератора, входной и выходной полосой, а также способом выбора принимаемой поляризации. В настоящее время наиболее популярные варианты описаны ниже. В связи с наличием на рынке упоминаются также преобразователи с управлением DiSEqC. Мы не использовали преобразователи, разработанные для приема сигналов круговой поляризации (правовращающие и левовращающие), поскольку в настоящее время такую поляризацию используют только редкие спутники.
- Full band — самый популярный конвертер для триколор на сегодняшний день, позволяет принимать программы, передаваемые с вертикальной и горизонтальной поляризацией (выбор осуществляется подачей напряжения питания 18 В или 14 В), а также в диапазонах 10,7–11,7 и11,7–12,75 ГГц. Частота местного генератора равна 9,75 ГГц для диапазона 10,7–11,7 ГГц

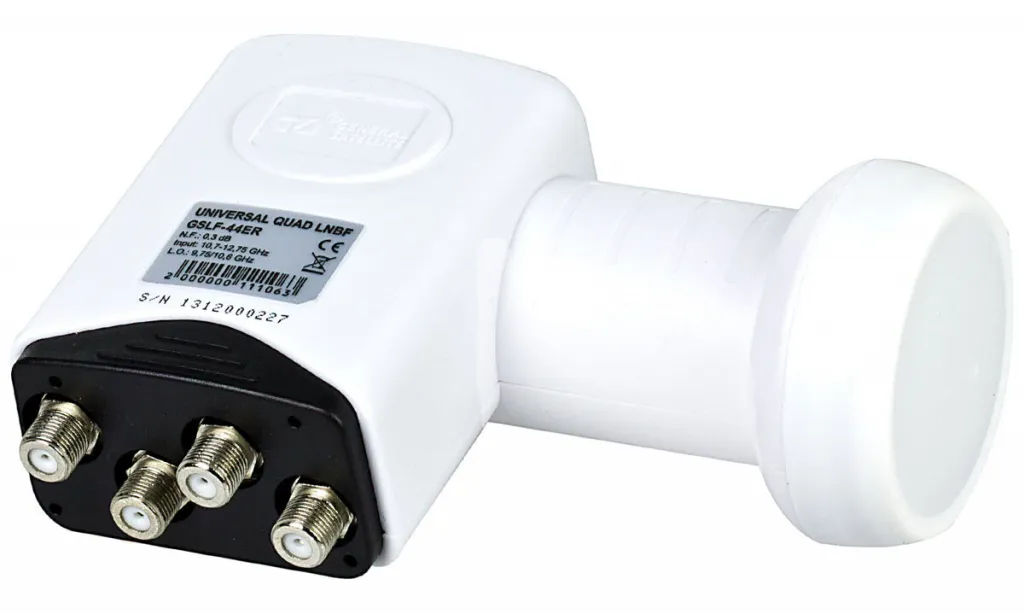

- Преобразователи в общественных антенных установках (системы SMATV). Для приема доступной программы в диапазоне и поляризации требуется, чтобы все сигналы были доступны в любое время. Это требование не может быть выполнено типичными преобразователями, называемыми универсальными одиночными. Для одновременного приема обеих поляризаций (вертикальной и горизонтальной, правовращающей и левовращающей) должны использоваться четвертичные или сдвоенные преобразователи, либо поляризационный делитель, взаимодействующий с двумя независимыми преобразователями.
