Манометр показывающий тм ТВ тмв тмтб что это

Содержание

Манометр ТМ5 (ТМ-510)

Цена указана за манометры с диапазоном показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 и радиальным штуцером.

Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-510, диаметр 100, класс 1,5, резьба M20x1.5	Руб с НДС за шт
ТМ-510Р.00 (0-0,06МРа) М20х1,5.150С.1,5	1 230
ТМ-510Р.00 (0-0,1МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-0,16МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-0,25МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-0,4МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-0,6МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-1,0МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-1,6МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-2,5МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-4МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-6МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-10МРа) М20х1,5.150С.1,5	998
ТМ-510Р.00 (0-16МРа) М20х1,5.150С.1,5	1 034
ТМ-510Р.00 (0-25МРа) М20х1,5.150С.1,5	1 034
ТМ-510Р.00 (0-40МРа) М20х1,5.150С.1,5	1 034
ТМ-510Р.00 (0-60МРа) М20х1,5.150С.1,5	1 034
ТМ-510Р.00 (0-100МРа) М20х1,5.150С1,5	2 679
ТМ-510Т.00 (0-0,1МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-0,16МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-0,25МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-0,4МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-0,6МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-1,0МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-1,6МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-2,5МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-4МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-6МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-10МРа) М20х1,5.150С.1,5	1 485
ТМ-510Т.00 (0-16МРа) М20х1,5.150С.1,5	1 521
ТМ-510Т.00 (0-25МРа) М20х1,5.150С.1,5	1 521
ТМ-510Т.00 (0-40МРа) М20х1,5.150С.1,5	1 521
ТМ-510Т.00 (0-60МРа) М20х1,5.150С.1,5	1 521
Манометр ТМ-510, диаметр 100, класс 1,5, резьба G1/2
ТМ-510Р.00 (0-0,06МРа) G1/2.150С.1,5	1 230
ТМ-510Р.00 (0-0,1МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-0,16МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-0,25МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-0,4МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-0,6МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-1,0МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-1,6МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-2,5МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-4МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-6МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-10МРа) G1/2.150С.1,5	998
ТМ-510Р.00 (0-16МРа) G1/2.150С.1,5	1 034
ТМ-510Р.00 (0-25МРа) G1/2.150С.1,5	1 034
ТМ-510Р.00 (0-40МРа) G1/2.150С.1,5	1 034
ТМ-510Р.00 (0-60МРа) G1/2.150С.1,5	1 034
ТМ-510Р.00 (0-100МРа) G1/2.150С.1,5	2 679
ТМ-510Т.00 (0-0,1МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-0,16МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-0,25МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-0,4МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-0,6МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-1,0МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-1,6МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-2,5МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-4МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-6МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-10МРа) G1/2.150С.1,5	1 485
ТМ-510Т.00 (0-16МРа) G1/2.150С.1,5	1 521
ТМ-510Т.00 (0-25МРа) G1/2.150С.1,5	1 521
ТМ-510Т.00 (0-40МРа) G1/2.150С.1,5	1 521
ТМ-510Т.00 (0-60МРа) G1/2.150С.1,5	1 521

Манометр виброустойчивый ТМ серии 20

Что такое манометр и где он используется

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса	100
Класс точности	1,5
Диапазон показаний давлений

ТМ	0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа

Еще по теме: Как оплатить Wink через Сбербанк в приложении

* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63, эксцентрическое Ø150
**** — кроме Ø50, осевые Ø100 под заказ

Радиальное или осевое

РОСМА ТМ (ТВ, ТМВ), серия 10 Осевое присоединение.jpg

Осевое присоединение

Основные размеры (мм), вес (кг):

Ø D1 D2 b b1 e h f S S1 G Номер исполнения с фланцем B C a d Вес

40	42	41	25	41	9	38	8	12	—	G⅛ или M10×1	—	—	—	—	—	0,06
50	53	51	29	48	11	49	10	14	—	G¼ или M12×1,5	—	—	—	—	—	0,10
63	64	62	32	49	17	51	12	14	—							0,13
100	101	98	47	70	21	82	17	17	22	G½ или M20×1,5	3, 4, 5	50	80±0,2	3	5,5	0,32
100*			46			84						49				0,57
150	151	148	47	79	23	104	18	17	—		3	—	128±0,4	4	7	0,68
150*			50			120	19									1,05

* — 100 МПа

РОСМА ТМ (ТВ, ТМВ), серия 10 Исполнение с задним фланцем и радиальным присоединением (Ø100, 150 мм).jpg

Исполнение с задним фланцем и радиальным присоединением (Ø100, 150 мм)

РОСМА ТМ (ТВ, ТМВ), серия 10 Исполнение с задним фланцем и осевым присоединением (Ø100 мм).jpg

Исполнение с задним фланцем и осевым присоединением (Ø100 мм)

РОСМА ТМ (ТВ, ТМВ), серия 10 Исполнение с передним фланцем и осевым присоединением (Ø100 мм).jpg

Исполнение с передним фланцем и осевым присоединением (Ø100 мм)

Карта заказа

Тип манометр ТМ вакуумметр ТВ мановакуумметр ТМВ

Диаметр корпуса	40 мм	1
	50 мм	2
	63 мм	3
	100 мм	5
	150 мм	6
Материал корпуса	сталь	1
Материал штуцера и измерительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	осевое	Т
	радиальное с задним фланцем	РКТ
	осевое с задним фланцем	ТКТ
	осевое с передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
	ТВ	−0,1…0 МПа
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения	G½; М20×1,5
	50, 63 мм	G¼; М12×1,5
	40 мм	G⅛; М10×1; NPT⅛
Класс точности	1,5
Класс точности	2,5

Пример обозначения:
ТМ − 3 1 0 Т.00 (0−1 МПа) G¼. 2,5

Технические характеристики

Серия	Стандартное исполнение
Тип прибора (КИПиА)	Манометр
Диаметр корпуса	100 мм
Коррозионностойкость	Нет
Виброустойчивость	Нет
Электроконтактная приставка	Нет
Класс точности	1,5

Источник: insat.ru

Манометры общетехнические тип ТМ

Манометры показывающие для измерения избыточного давления.
Манометры общетехнические стандартного исполнения тип ТМ (ТВ, TMB), серия 10.

Выпускаются в соответствии с общими техническими условиями на манометры показывающие по ГОСТ 2405-88.

Область применения:
— отопление
— водоснабжение
— вентиляция
— машиностроение

Манометры общетехнические применяются для измерения давления не агрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизирующихся сред с температурой до 150 °C.

Диаметры корпусов манометров: 40, 50, 63, 100, 150, 250 мм

Рабочая температура:
Окружающая среда: −50…+60 °C.
Измеряемая среда: до +150 °C.

Если вы хотите купить манометры общетехнические тип тм , вы можете:
Поделиться

Ещё из раздела Манометры

производитель: Росма

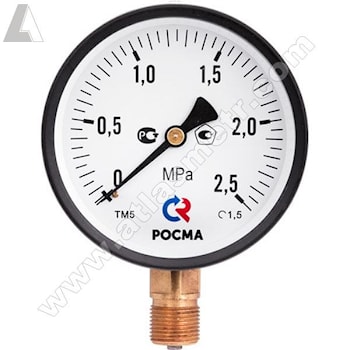

Манометр ТМ серии 10 стандартного исполнения предназначен для измерения избыточного, вакууметрического давления жидких и газообразных с температурой до 150 °C. В зависимости от измеряемого давления подразделяются на манометры, вакууметры и .

производитель: Росма

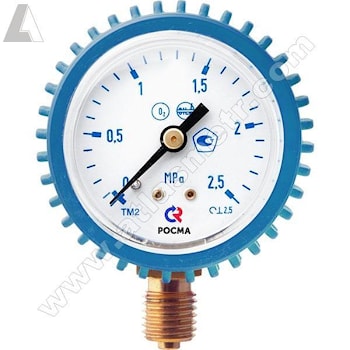

Сварочные манометры ТМ серии 210 применяется для измерения избыточного давления жидких и газообразных сред с рабочей температурой до 80 °C. Сварочные манометры предназначены для установки в газовые редуктора и регуляторы. Диаметр корпуса сварочного .

Еще по теме: Как настроить разрешение на ТВ боксе

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого .

производитель: testo

Дифференциальный манометр Testo 510 предназначен определения дифференциального давления в диапазоне 0…100 гПа при проведении ремонтных, ревизионных и пуско-наладочных работ систем вентилирования, нагрева и кондиционирования. Для получения более .

производитель: testo

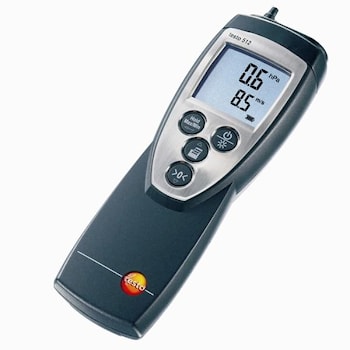

Дифференциальные цифровые манометры Testo 512 используются для определения значения давления, разности давлений и разрежения в воздушных и газовых потоках, системах кондиционирования воздуха, камерах сгорания, и др. Дифференциальные манометры Testo .

Профессиональный прибор ДМЦ-01 предназначен для измерения давления, разрежения и разности давлений газов, а также для определения скорости и объемного расхода газопылевых потоков с помощью напорных трубок «НИИОГАЗ» или «ПИТО» по ГОСТ 17.2.4.06-90; .

Источник: atlasmetr.com

Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.

Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65. Манометр с глицерином может эксплуатироваться при температуре окружающей среды до −20 °C, а при наполнении силиконом — до −60 °C. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Диаметр корпуса

50*, 63, 100, 150 мм

Класс точности

Ø100, 150	1
Ø63	1,5
Ø50*	2,5

Диапазон показаний давлений

ТМ	0. 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
ТВ***	−0,1…0 МПа
ТМВ***	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

** — только для Ø63
*** — кроме Ø50

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50, ПМС-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением)

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10
Ø100, 150 — байонетное
Ø50*, 63 — завальцованное

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стрелка

Опционально: с корректором нуля (Ø 100, 150)

Стекло

Органическое Опционально: минеральное многослойное безопасное (Ø 100, 150)

Штуцер

Медный сплав

Присоединение

Радиальное — Ø все;
Осевое — Ø50*, 63, 100;
Эксцентрическое — Ø100

Резьба присоединения

Ø100, 150	G½, M20×1,5
Ø63	G¼, M12×1,5
Ø50*	G¼

Межповерочный интервал

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Распечатать Чертежи Монтаж и эксплуатация Карта заказа PDF

Манометры ТМ серии 20

Тип Диаметр корпуса Класс точности Диапазон показаний, МПа Подключение Цена с НДС, руб. Резьба Штуцер ТМ-320 ТМ-520 ТМ-620

ТМ-220*	50	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	G¼	радиальный	515
					осевой	540
			0…10 / 16 / 25 / 40 / 60		радиальный	545
					осевой	575
63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М12×1,5 или G¼	радиальный	645
				осевой	685
		0…10 / 16 / 25 / 40 / 60		радиальный	660
				осевой	740
		0…100	G¼	радиальный	1315
100	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М20×1,5 или G½	радиальный	1530
				осевой	1630
		0…10 / 16 / 25 / 40 / 60		радиальный	1635
				осевой	1745
150	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М20×1,5 или G½	радиальный	2410
		0…10 / 16 / 25 / 40 / 60			2745

Еще по теме: Когда по ТВ будут показывать великолепный век

Вакуумметры ТВ серии 20

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Подключение Цена с НДС, руб. Резьба Штуцер ТВ-320 ТВ-520 ТВ-620

63	1,5	−0,1…0	М12×1,5 или G¼	радиальный	645
				осевой	685
100	1		М20×1,5 или G½	радиальный	1615
				осевой	1720
150	1			радиальный	2410

Мановакуумметры ТМВ серии 20

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Подключение Цена с НДС, руб. Резьба Штуцер ТМВ-320 ТМВ-520 ТМВ-620

63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М12×1,5 или G¼	радиальный	645
				осевой	685
100	1		М20×1,5 или G½	радиальный	1615
				осевой	1720
150	1			радиальный	2410

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб. Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) Объединение с разделителем (РМ-К11, РМ-М31) Комплектация фланцем Комплектация крепежной скобой Комплектация указателем рабочего давления (сталь) Комплектация указателем рабочего давления (красный маркер на циферблате) Индивидуальный номер прибора + паспорт Свидетельство о поверке к нумерованному прибору Исполнение штуцера с нестандартной резьбой Очистка прибора под кислород (+ паспорт, знак О2 на циферблате) Нанесение на циферблат «NH3» и пр. знаков Первичная заводская поверка Периодическая поверка Пломбировка манометра (под заказ) Ремонт (кроме ТМ-220) Очистка прибора от загрязнений (мазут, краска и пр.)

Замена органического стекла на безопасное	ТМ (ТВ, ТМВ)-520, -620	20
Комплектация безопасным стеклом	ТМ (ТВ, ТМВ)-520	195
Комплектация безопасным стеклом	ТМ (ТВ, ТМВ)-620	260
Замена стандартной стрелки на стрелку с корректором нуля	ТМ (ТВ, ТМВ)-520, -620	20
Комплектация стрелкой с корректором нуля	ТМ (ТВ, ТМВ)-520, -620	75
ТМ, ТМВ	320
ТМ, ТМВ + рукав	520
ТМ	495
ТМ (ТВ, ТМВ)-320Р, Т	100
передний / задний для ТМ (ТВ, ТМВ)-520Р, Т	245/ 185
передний/задний ТМ (ТВ, ТМВ)-620Р	320/ 235
тип 1 / тип 2 для ТМ (ТВ, ТМВ)-320Т	90 / 120
ТМ (ТВ, ТМВ)-520Т	175
ТМ (ТВ, ТМВ)-520, -620	90
ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-320	40
ТМ (ТВ, ТМВ)-320	165
ТМ (ТВ, ТМВ)	36
ТМ (ТВ, ТМВ) с индивидуальным номером	40
ТМ (ТВ, ТМВ)	+10% от стоимости прибора
ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-220, -320	210
ТМ (ТВ, ТМВ)-320	350
ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-320	25
ТМ (ТВ, ТМВ)-320	165
ТМ (ТВ, ТМВ)	бесплатно
ТМ (ТВ, ТМВ)	140
ТМ (ТВ, ТМВ)-520, -620	25
ТМ (0–1,6 МПа)	185
ТМ (2,5–40 МПа)	255
ТМ (60–100 МПа)	315
ТВ	200
ТМВ	285
ТМ (ТВ, ТМВ)	Индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
