Технические новинки лета-2019. Часть 2
Вторая часть летнего обзора техновинок от «Кабельщика» полностью посвящена решениям для вещателей. Свои устройства представляют компании Elecard и Kontron, «Контур-М», литовская Terra и НПО «Кабельные сети» из Санкт-Петербурга.
Решения для вещателей
Elecard и Kontron

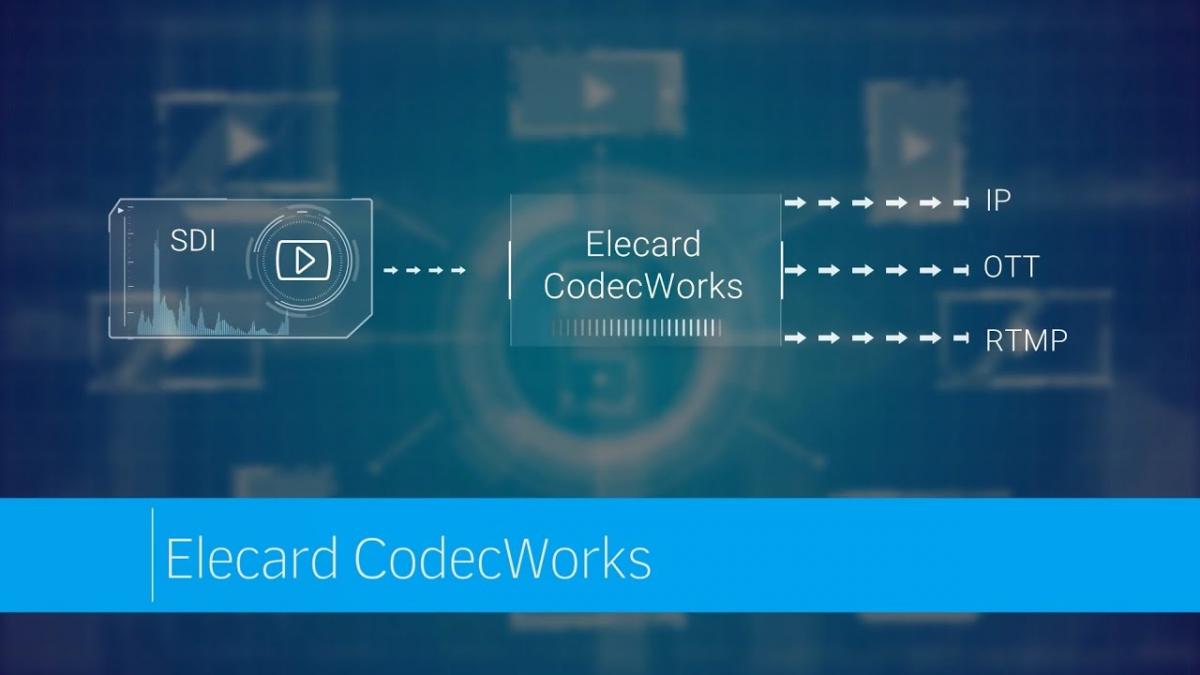

Транскодер Elecard CodecWorks
Максимально снизить потребление энергии и уменьшить количество необходимого помещения для серверного оборудования поможет популярный транскодер Elecard CodecWorks на базе аппаратной платформы Kontron SYMKLOUD MS2900.
Высокоплотная платформа Kontron SYMKLOUD размером 2 юнита (2U) может включать в себя до 9 лезвий MSP8050, которые могут быть заменены «в горячем режиме» без выключения системы. Каждое лезвие оснащено двумя независимыми процессорами Xeon® E3-1578 v5 со встроенной графической системой Intel® Iris® Pro Graphics P580.
Модулятор Opticum Full HD HDMI в DVB-T
Elecard CodecWorks – программный real-time транскодер HEVC/H.265, AVC/H.264 и MPEG-2 видео поддерживает SRT и NDI протоколы и нацелен на создание готовых транскодирующих решений высокого качества. Он позволяет создавать эффективные кодирующие схемы любой сложности и обеспечивает высокую надежность решений благодаря использованию схем резервирования входных потоков и централизованному контролю через GUI и веб-интерфейс.
Совместное решение Elecard и Kontron (2U – 21-дюйм) позволяет одновременно транскодировать 9 4K 8bit каналов на сервере размером 2 юнита (2U) в несколько профилей в режиме реального времени, позволяя максимально увеличить количество низко затратных транскодируемых видео потоков.
«Контур-М»

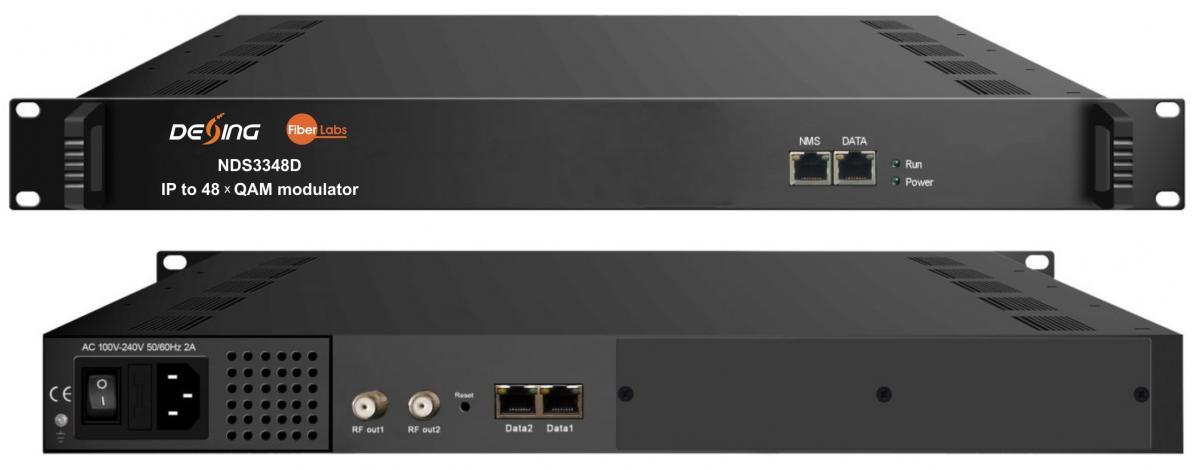

QAM модулятор/мультиплексор/скремблер NDS3348D
Компания Контур-М представила на российском рынке 48-ми канальный QAM модулятор/мультиплексор/скремблер NDS3348D производства компании Dexin/Dexing торговой марки FiberLabs.
NDS3348D – это IP to QAM модулятор со встроенным мультиплексором и DVB скремблером, разработанный компанией DEXIN в соответствии с концепцией all-in-one (все-в-одном). Устройство обеспечивает мультиплексирование, скремблирование и QAM-модуляцию для 48-ми выходных QAM потоков (DVB-C). Устройство принимает до 1536 входных IP-TS через три входных GE порта (два из которых являются двунаправленными) и обеспечивает на двух RF выходах 48 несмежных радиочастотных несущих (по 24 QAM-потока на каждый выход) в полосе 50…960МГц. Устройство отличается высоким уровнем интеграции, высокой производительностью и низкой стоимостью.
Мультиплексор NDS3348D обеспечивает PID remapping для 512 каналов на каждый GE порт и автоматическое формирование PSI/SI сервисной информации. Скремблер разработан в соответствии со стандартами ETR289, ETSI 101 197, ETSI 103 197 и поддерживает единовременную работу с 6-тью Simulcrypt совместимыми системами условного доступа. Устройство так же может продублировать на IP выходах сформированные мультиплексы в виде транспортных потоков MPTS over UDP/RTP.
Full HD модулятор HDMI в DVB-T
NDS3348D может управляться через WEB NMS систему, а так же поддерживает удаленное обновление ПО. По сути NDS3348D является полнофункциональным EdgeQAM модулятором/мультиплексором/скремблером, позволяющим организовать вещания как открытого, так и закрытого цифрового (DVB-C) телевидения в кабельной сети.

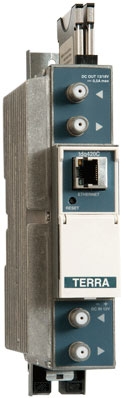

Обновленный модуль трансмодулятора tdq420CM
Обновленный модуль трансмодулятора tdq420CM получил функцию приема со спутника T2-MI инкапсулированных каналов, что сделало возможным прием сигналов первого и второго мультиплексов непосредственно со спутника, минуя эфирный переприем от РТПЦ. Трансмодулятор tdq420CM представляет собой сдвоенный модуль 2xDVB-S/S2 (T2-MI) в 2xDVB-C (QAM).
Устройство поддерживает обработку транспортных потоков: мультиплексирование (любой вход на любой выход), PCR обновление, PSI/SI регенерацию, генерацию NIT, мониторинг таблиц PMT. Модуль оснащен двумя CI слотами, имеет встроенные RF ответвитель по входу и сумматор по выходу.
Трансмодулятор tdq420CM может быть использован как в сетях кабельного телевидения, так и в телевизионных распределительных системах гостиниц, бизнес-центров, жилых комплексов и даже коттеджей.
Устройство оснащено интерфейсом RJ-45 10/100Base-T, что позволяет осуществить дистанционный контроль и управление станцией через Internet. Поддерживается SNMP v.2.0.
Terra (Литва)
Цифровой ТВ модулятор MI520
MI520 – цифровой ТВ модулятор с IP входом (RJ-45) и двумя ВЧ выходными каналами (стандарты DVB-T, DVB-C(F-тип) выбираются программно.
Устройство предназначено для цифровой модуляции с преобразованием транспортного потока ТВ или радиопрограмм, полученных от стримеров, камер видеонаблюдения или других источников IPTV. Выполнен в литом помехозащищенном корпусе с пластиковой оболочкой. Относится к линейке Cabrio Line.

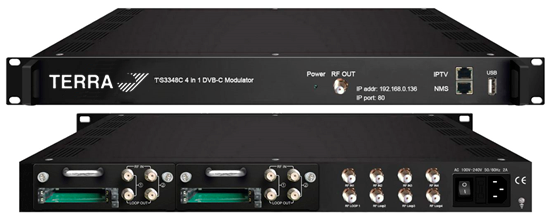

Трансмодулятор T3348C
T3348C – высокопроизводительный и экономически эффективный трансмодулятор. В одном корпусе находится 4 цифровых эфирных тюнера DVB-T2 и четыре спутниковых тюнера DVB-S2 + 4 CI-слота для САМ-модулей, мультиплексор, скремблер и модулятор на 4 DVB-C несмежных выхода(в полосе до 40МГц).
Для удовлетворения различных требований трансмодулятор имеет 128 IP-входов с 4 выходами MPTS (UDP/RTP) протоколам.
Это многофункциональное устройство можно использовать в качестве небольшой головной станции для кабельного телевидения (CATV), и отлично подходит для малых и средних кабельных сетей, например, гостиничной телевизионной системы, санаториев, больниц, бюджетных учреждений и т.д.
Комбинированный цифровой модулятор V302WTC
Управление и настройка модулятора производятся с помощью встроенной системы управления (NMS) посредством WEB-браузера через порт RJ-45.
Модулятор HDMI в DVB-T/C КС302WTC
Управление и настройка модулятора производятся с помощью встроенной системы управления (NMS) посредством веб-браузера через порт RJ-45.
Данный модулятор имеет небольшой размер и низкое энергопотребление. Корпус выполнен из металла с отверстиями для улучшения теплоотвода и креплением на стену. Система охлаждения — пассивная.
Модулятор КС302WTC — отлично подходит как для создания домашней кабельной сети, так и для более крупных систем, например больницы, отели, вокзалы, торговые центры, гос. учреждения и прочие публичные места.
Особенности:
— Поддерживает выходное разрешение до 1080 / 60p
— Простота настройки и обновления через WEB-NMS
— Комбо выход DVB-C/DVB-T 2 в 1, выбирается в меню
— Компактные габариты и легкий вес
Характеристики:
| Прочие | ||
| Производитель | НПО Кабельные сети | Другие товары |
| Тип | Модулятор HDMI/IP в DVB-T/DVB-C | |
| Преобразование стандарта сигнала | HDMI в DVB-T/DVB-C | |
| Входы | HDMI, RF, LAN, DC | |
| Разрешение | до 1080p | |
| Выходы | RF | |
| Кодирование аудио | MPEG1 Layer II, AAC | |
| Кодирование видео | H.264 | |
| Битрейт | 20 Мбит/с | |
| MER | >35 дБ | |
| Диапазон выходных частот | 100-950 МГц | |
| Стандарты ВЧ | COFDM | |
| Регулировка усиления | 32 дБ | |
| Выходной уровень | 95 дБмкВ | |
| Напряжение питания | DC 12 В | |
| Потребляемый ток | 2 А | |
| Габариты ДxШxВ | 103x64x24 мм | |
Источник: profbez.pro
