Модуляция в ТВ это

Свойства цифрового сигнала, не позволя­ют передавать такой сигнал по каналу связи непосредственно, т.е. «в первичной полосе частот» из-за слишком высокой скорости передачи, оцениваемой в сотни мегабит в секунду. Кроме того, существующие сети ТВ вещания (спутниковые, кабельные или наземные), как пра­вило, построены по принципу частотного уплотнения.

Поэтому сиг­нал, предназначенный для передачи по таким сетям, должен быть точно ориентирован в принятой системе организации частотных ка­налов. Следует также иметь в виду, что передаваемый сигнал должен быть энергетически сосредоточен в определенной ограничен­ной области спектра. Как правило, несущей (модулируемой) часто­той является гармонический сигнал. Изменяемыми параметрами в таком случае могут быть его амплитуда, частота и фаза. Если моду­лирующий сигнал имеет цифровую природу и изменяется дискретно, принимая фиксированные значения, то понятие «модуляция» иногда заменяется понятием «манипуляция».

Передаваемый сигнал, таким образом, в результате манипуляции можно представить в следующей форме:

Теория: радиоволны, модуляция и спектр.

U(t) = (Амплитуда) cos[2π(Чacmoma)t + (Фаза)].

Использование для передачи сигналов цифрового телевидения различных видов манипуляции, как известных, так и относительно но­вых, позволяет одновременно увеличить количество передаваемой информации в единиц времени, сократить используемую полосу ча­стотой повысить

помехоустойчивость ТВ системы.

В цифровом телевидении может применяться амплитудная манипуляцию (AMн), в иностранной, литературе применительно к цифро­вому сигналу называемая ASK (Amplitude Shift Keying); частотная манипуляцию (ЧМн), ее обозначаю также FSK (Frequency Shift Keying), и фазовая манипуляцию (ФМн), англоязычное обозначение PSK (Phase Shift Keying).

На рисунке 3 иллюстрируется принцип работы каждого из при­меняемых видов манипуляции для двухпозиционного модулирующего сигнала, т.е. когда каждое состояние сигнала передает один бит ин­формации,а также даны графики, поясняющие измене­ние сигнала во времени.

Амплитудная манипуляция имеет спектр частот который показан на

рисунке 3. при передаче одного символа. Если модулирующим сигналом

являет­ся сигнал, в котором каждый символ передается не двумя, а большим количеством возможных его значений, то количество информации, передаваемое с каждым символом, возрастает. Такие значения обыч­но выбираются равными 4, 16, 32, 64, 128 и т.д., т.е. как ряд 2 n , где n — число возможных состояний передаваемого или модулирующего сигнала во время передачи одного символа.

Эта эффективность оценивается величиной, измеряемой в битах в секунду на один герц (бит/с/Гц). Такая размерность показыва­ет, что в данном случае оценивается скорость потока, приходяща­яся на единицу частоты.

Чем выше количество информации, переносимое одним симво­лом, тем выше число возможных состояний, которое может принять изменяемый в процессе модуляции параметр модулируемого сигна­ла (виды модуляции с большим числом таких состояний называют многопозиционными, и соответственно тем выше эффективность ис­пользования частотного спектра. Однако, чем большее число состоя­ний может принимать модулирующий сигнал, тем меньше существует отличий в параметрах этих состояний, а значит, демодуляция такого сигнала в условиях помех может стать затруднительной. Поэтому эффективность использования частотного спектра обычно связана с возможно достижимым отношением сигнал/помеха, и при выборе этих параметров необходим компромисс.

Модуляция телевизионного сигнала, суммиронание, схема, принцип работы.

Ухудшение условий приема на отдельных частотах — распро­страненное явление, особенно в спутниковом или наземном телеви­зионном вещании. Такие ухудшения (замирания) обычно возникают внезапно, их природа связана с распространением радиоволн. Они возникают обычно на определенных частотах, и в этом смысле широкополосные виды модуляции имеют преимущество, так как при за­труднении передачи сигнала на определенных частотах спектра по­тери информации оказываются меньше.

Следует отметить также, что в условиях мобильного приема на частоту принимаемого сигнала оказывает также влияние относитель­ная скорость взаимного перемещения передатчика и приемника. Этот эффект, известный как эффект Доплера, накладывает определенные ограничения на допустимое значение этой скорости. Так, например, для европейской системы цифрового телевидения это значение со­ставляет приблизительно 150 км/ч.

Рассмотрим подробнее применение отдельных видов модуляции для передачи

информации в цифровом телевизионном вещании.

Вид манипуляции

Временная диаграмма

Рисунок 3.74 — Схема манипуляции двухпозиционном модулирующем

Амплитудная манипуляция (АМп), спектр сигнала UАМ, модулируемого по амплитуде, состоит из спектральной составляющей Uнес, соответствующей несущей частоте и двум частей — UНБ и UВБ, симметрично расположенных относительно несущей (Рисунок 3.75)

а – векторное и б — спектральное представление

Рисунок 3.75 — Принцип амплитудной манипуляции (модуляции)

При амплитудной манипуляции обе эти симметричные спектры несут одинаковую информацию, так как повторяют Фому спектра модулирующего сигнала. Такая информационная избыточность в современном телевидении

устраняется частичной подавлением одной боковой полосы частот. Этот способ передачи, называемой амплитудной модуляцией с одной боковой полосой (ОБП), иностранной литературе обозначается аббревиатурой VSB – АМ.

Подавление одной боковой полосы частот сигнала после амплитудной модуляции приводит к сокращению спектра передаваемого сигнала, и, следовательно, к повышению эффективности передачи информации, хотя и несколько ухудшается помехоустойчивость передачи.

Такой способ модуляции использован в американской системе цифрового ТВ вещания АТSС.

Частотная манипуляция (ЧМн) осуществляется путем дис­кретного изменения частоты несущей при постоянной ее амплитуде.

Фазовая манипуляция ( ФМн) и иностранной литературе (РSК) или (ВРSК) заключается в дискретном из­менении фазы несущей. В простейшем случае несущая может иметь два значения фазы — 0 и 180°. В приемнике может осущест­вляться как когерентное детектирование, требующее фазовой син­хронизации приемника с передатчиком, так и более простое неко­герентное детектирование. В последнем случае часто применяют относительную фазовую манипуляцию, при которой фаза несу­щей для каждого принятого символа сравнивается не с некоторой абсолютной начальной фазой, а с фазой несущей для предыдущего принятого символа.

Для повышения эффективности использования полосы час­тот канала связи применяется многопозиционная ФМн. При­мер соответствия фазы несущей передаваемому трехразрядному двоичному коду для восьмипозиционной ФМн приведен на рисунке 3.76. Сдвиг между дискретными значениями фазы несущей равен 45 0 . Эффективность использования полосы частот в такой системе повышается в три раза по сравнению с простой двухпозиционной ФМн, так как на несущей одновременно передаются три двоичных символа.

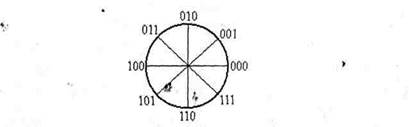

Рисунок 3. 76 — Восьмипозиционная фазовая манипуляция

Следующий вид модуляции, часто применяемый для переда­чи цифровых сигналов — многопозиционная квадратурная ампли­тудная манипуляция (КАМн), в иностранной литературе QАМ. При КАМн передаваемый сигнал модулирует и амплитуду, и фазу несущего колебания. Это происходит одновременно и независимо.

Такой вид модуляции можно пояснить с помощью векторной диаграммы, на которой в декартовой системе координат с вертикальной осью Q и горизонтальной осью I изображают положение конца вектора промодулированного сигнала. Набор точек, показывающих возможное положение конца вектора сигнала на плоскости IОQ, часто называют созвездием. Каждая точка характеризуется своим сочетанием амплитуды и фазы сигнала, поэтому соответствующий каждой точке символ переносит информацию в количестве

где I — число битов информации, передаваемое каждым символом; N — число возможных «позиций» вектора, или точек на векторной диаграмме.

Нетрудно заметить, что при модуляции 4-QAM амплитуда сиг­нала не меняется, и такой случай полностью эквивалентен четырех позиционной фазовой манипуляции (4-PSK или QPSK).

Векторные диаграммы сигнала для способов модуляции 4-QAM, 16-QAM, 32-QAM и 64-QAM также показаны на рисунок 3.77.

Способ модуляции QAM способен обеспечить более высокую помехоустойчивость передачи информации..

Многопозиционная квадратурная амплитудная модуляция ус­пешно применяется, например, в кабельных каналах, где можно зна­чительно увеличить число позиций модуляции, так как при пере­даче по кабелю обеспечивается достаточно высокое отношение сиг­нал/помеха.

Рисунок 3.77 — Векторная диаграмма сигнала при различных видах

квадратурной амплитудной манипуляции

Один из современных методов передачи цифровых сигналов по радиоканалам — ортогональное частотное мулътиплексирование. В англоязычной технической литературе такая модуляция называется OFDM (Orthogonal Frequency Division Multiplex). Сущ­ность этого метода поясняется

Рисунок 3.78 — OFDM

В стандартном канале телевизионного вещания, имеющем шурину полосы частот ∆FK выделяют N несущих частот, отстоя­щих друг от друга на равные частотные интервалы ∆f. Числа у оси частот показывают номера несущих от 0 до N-1. Общий поток пе­редаваемых цифровых данных, имеющий скорость передачи дво­ичных символов Qo, разделяют на N параллельных подпотоков, каждый из которых имеет скорость передачи двоичных символов Q= Qo/N.

Каждый подпоток передается на своей несущей, например, с использованием КАМн. Таким образом, в одном канале телеви­зионного вещания получается N узкополосных подканалов. Коли­чество несущих в соответствии со стандартом DVB-T мо­жет быть равно 6817 (∆f= 1116 Гц) или 1705 (∆f= 4464 Гц).

Модуляция и демодуляция выполняются с помощью ДПФ. Выбор частотных интервалов между несущими осуществляется так, чтобы соседние несущие колебания были ортогональны на отрезке времени, в течении которого передается один символ. Это позволяет избежать взаимного влияния соседних подканалов.

Что такое Шим в телевизорах: принцип работы и особенности

Широтно-импульсная модуляция (Шим) – это технология, которая используется в современных телевизорах для управления яркостью изображения и снижения мерцания. Шим использует сигналы с переменной шириной импульсов для управления яркостью каждого пикселя на экране. Это позволяет достичь более плавных переходов между уровнями яркости и предотвратить неприятное мерцание, которое может вызывать усталость глаз.

Основной принцип работы Шим заключается в том, что сигнал переменной шириной импульсов управляет временным открытием и закрытием каждого пикселя на экране. При высоком уровне яркости импульсы остаются открытыми на длительное время, что создает яркое изображение. При низком уровне яркости импульсы становятся более короткими, что снижает яркость пикселя. Благодаря этому управлению яркостью, Шим обеспечивает высокое качество изображения с глубокими черными оттенками и мягкими переходами между уровнями яркости.

Одной из особенностей Шим в телевизорах является его частота работы. Частота Шим – это количество раз, с которым яркость пикселей на экране меняется в течение секунды. Чем выше частота Шим, тем более плавными будут переходы между уровнями яркости и тем меньше будет заметно мерцание. Некоторые телевизоры имеют регулируемую частоту Шим, которая позволяет пользователям выбирать оптимальный режим для своих потребностей и предпочтений.

Также стоит отметить, что у некоторых людей может возникать дискомфорт при использовании телевизоров с высокой частотой Шим. Это связано с тем, что некоторые люди более чувствительны к мерцанию изображения, и оно может вызывать головные боли, напряжение глаз и усталость. В таких случаях рекомендуется выбирать телевизоры с более высокой частотой Шим или использовать технологии, которые снижают мерцание, такие как технология Пульсирующий Минимальный Полезный Сигнал (PWM).

Что вы найдёте в этой статье:

1. Шим в телевизорах – основные принципы работы
2. Что такое Шим в телевизорах?
3. Как работает Шим в телевизорах?
4. Особенности Шим в телевизорах Samsung
5. Шим в телевизорах Samsung: преимущества и недостатки
6. Особенности Шим в телевизорах Sony
7. Как работает Шим в телевизорах Sony?
8. Вопрос-ответ:
9. Что такое Шим в телевизорах?
10. Как работает Шим в телевизорах?
11. Какие особенности работы Шим в телевизорах?
12. Какую роль играет Шим в качестве изображения на телевизоре?
13. Влияет ли Шим на зрение пользователей телевизоров?
14. Как выбрать телевизор с оптимальной частотой Шим?
15. Каковы преимущества Шим в телевизорах?
16. Что такое Шим?
17. Как работает Шим в телевизорах?
18. Какие преимущества имеет использование Шим в телевизорах?
19. Как Шим влияет на качество изображения на экране?
20. Как выбрать телевизор с хорошим Шимом?
21. Каковы особенности работы Шима в OLED-телевизорах?
22. Как работает Шим в телевизорах?

Шим в телевизорах – основные принципы работы

ШИМ (широтно-импульсная модуляция) – это технология, которая используется в телевизорах для управления яркостью и контрастом изображения. Основная задача ШИМ состоит в том, чтобы создать искусственный эффект изменения яркости путем снижения интенсивности света в определенные моменты времени.

Принцип работы ШИМ основан на использовании двух состояний: включенного и выключенного. При включенном состоянии свет проходит через пиксель и передает полную яркость, а при выключенном состоянии свет не проходит и пиксель остается темным.

Для достижения искусственного эффекта изменения яркости изображения на экране, ШИМ работает с очень высокой частотой переключения между включенным и выключенным состояниями. Это позволяет нам воспринимать изменения яркости как плавные и незаметные для глаза.

Особенностью ШИМ является возможность регулировки его частоты. Более низкая частота может привести к мерцанию изображения, особенно при показе быстрого движения на экране. Более высокая частота, например, 240 Гц, в свою очередь, может обеспечить более четкое и плавное изображение.

Шим также может использоваться для управления контрастом. В этом случае разные части изображения могут иметь разные уровни контраста, что способствует улучшению восприятия и детализации изображения.

В итоге, использование ШИМ в телевизорах позволяет достичь более высокого качества изображения и более реалистичных визуальных эффектов. Однако, выбор оптимальной частоты ШИМ зависит от предпочтений пользователя и особенностей просматриваемого контента.

Что такое Шим в телевизорах?

Шим (англ. pulse width modulation) в телевизорах — это технология управления яркостью, которая используется для отображения изображений на экране. Она основана на изменении ширины импульсов света, поступающих на каждый пиксель экрана.

Шим работает путем включения и выключения пикселей со сверхвысокой частотой, обычно в районе нескольких килогерц. Каждый пиксель может быть включен или выключен в течение очень короткого периода времени, известного как цикл Шим.

Путем изменения ширины цикла Шим можно изменять яркость пикселя. Чем дольше пиксель включен (шире цикл Шим), тем ярче будет на этом участке экрана. И наоборот, если пиксель включен только на очень короткое время (узкий цикл Шим), то участок экрана будет темнее.

Технология Шим позволяет контролировать яркость каждого пикселя независимо друг от друга, создавая более точное и четкое отображение изображения на экране. Она также позволяет управлять светимостью экрана в целом, что полезно при просмотре фильмов в темном помещении или наоборот, в ярком свете.

Однако использование Шима может вызывать некоторые проблемы. Некоторые люди могут заметить мерцание изображения или ощущать усталость глаз при длительном просмотре телевизора с использованием данной технологии. Кроме того, некоторые телевизоры могут проявлять явление “грязи Шима”, когда на экране появляются артефакты или искажения.

В целом, технология Шим является важной частью современных телевизоров, позволяющей достичь более качественного отображения изображения. Однако при выборе телевизора стоит учитывать индивидуальные особенности зрения и возможные негативные эффекты от использования данной технологии.

Как работает Шим в телевизорах?

Шим (Широтно-импульсная модуляция) – это технология, которая используется в телевизорах для управления освещением задней подсветки LED экрана. Целью применения Шим является сохранение глубины черного цвета и улучшение контрастности изображения.

Основной принцип работы Шим заключается в изменении интенсивности света задней подсветки путем периодического включения и выключения светодиодов. Для этого используется высокочастотный сигнал, который переключает светодиоды на высокой скорости.

Когда изображение на экране телевизора содержит яркие элементы, светодиоды задней подсветки включаются на полную мощность, чтобы создать яркие пиксели на экране. При этом светодиоды внутри телевизора мигают с высокой частотой, обычно от нескольких килогерц до нескольких мегагерц.

Когда на экране появляются темные элементы или черный цвет, светодиоды задней подсветки выключаются полностью или на низкую мощность. При этом мигание светодиодов прекращается либо становится очень слабым, чтобы создать максимально глубокий черный цвет.

Важно отметить, что доля времени, когда светодиоды находятся включенными или выключенными, определяет яркость и контрастность изображения. Чем дольше светодиоды включены, тем ярче и контрастнее изображение, но при этом может возникнуть эффект мерцания. Поэтому производители телевизоров настраивают Шим таким образом, чтобы достичь оптимального баланса между яркостью, контрастностью и отсутствием мерцания.

Для более точного управления освещением задней подсветки, некоторые телевизоры используют локальное затемнение (local dimming) – технологию, которая позволяет группировать светодиоды в разные зоны и управлять каждой зоной независимо. Это позволяет достичь более высокой контрастности и динамического диапазона изображения.

В итоге, Шим является важной технологией в телевизорах, которая позволяет улучшить качество изображения благодаря сохранению глубины черного цвета, увеличению контрастности и предотвращению неприятного мерцания на экране.

Особенности Шим в телевизорах Samsung

Шим (Pulse Width Modulation) в телевизорах Samsung является одной из основных технологий, которая используется для управления яркостью подсветки экрана. Это эффективный способ регулирования яркости, который обеспечивает высокое качество изображения и экономичное энергопотребление.

Основные особенности Шим в телевизорах Samsung включают:

Высокая точность регулировки яркости: Шим позволяет управлять яркостью каждого пикселя на экране телевизора с высокой точностью. Это позволяет достичь более яркого белого цвета и глубоких черных оттенков, что значительно улучшает качество изображения.

Улучшенное воспроизведение деталей: Благодаря более точному управлению яркостью, Шим позволяет воспроизводить мельчайшие детали изображения. Это особенно важно при просмотре фильмов, спортивных событий и других контентов с высокой динамикой.

Экономия энергии: Шим позволяет регулировать потребление энергии подсветки экрана телевизора, что позволяет снизить энергозатраты. Это особенно актуально с учетом растущего внимания к экологическим вопросам и снижения вредного влияния на окружающую среду. Меньшая нагрузка на глаза: Благодаря возможности точного регулирования яркости, Шим помогает снизить нагрузку на глаза при длительном просмотре телевизора. Настройка подходящего уровня яркости позволяет сделать изображение более комфортным для зрения.

В целом, Шим в телевизорах Samsung является важной технологией, которая обеспечивает высокое качество изображения, энергоэффективность и комфортность просмотра. Благодаря этой технологии, телевизоры Samsung предлагают потребителям непревзойденный опыт просмотра контента.

Шим в телевизорах Samsung: преимущества и недостатки

Шим (Pulse Width Modulation) – это технология, используемая в телевизорах Samsung для регулирования яркости и контраста изображения. Она основана на быстром включении и выключении пикселей, чтобы создавать иллюзию изменения яркости для человеческого глаза.

Преимущества использования Шим в телевизорах Samsung:

Высокое качество изображения: благодаря технологии Шим телевизоры Samsung могут достичь высокой детализации и четкости изображения. Широкий динамический диапазон: Шим позволяет контролировать яркость каждого пикселя индивидуально, что дает возможность отображать глубокие черные тона и яркие белые цвета. Экономия энергии: Шим позволяет регулировать яркость пикселей, что значительно снижает энергопотребление и продлевает срок службы телевизора. Устранение мерцания: технология Шим позволяет сглаживать мерцание изображения, что повышает комфортность просмотра и уменьшает нагрузку на глаза.

Недостатки использования Шим в телевизорах Samsung:

Может вызывать эффект “мигания”: некоторые пользователи могут заметить эффект “мигания” на экране при использовании Шим, особенно при низкой частоте обновления. Возможно появление артефактов: некорректная настройка Шим или низкое качество материала может вызывать появление артефактов, таких как горизонтальные полосы или искажения изображения. Потенциальная вредность для зрения: некоторые люди могут испытывать дискомфорт или усталость глаз при длительном просмотре телевизора с использованием Шим.

В целом, технология Шим в телевизорах Samsung имеет свои преимущества и недостатки. Однако в последние годы производители активно работают над улучшением этой технологии и минимизацией ее недостатков, чтобы обеспечить высокое качество изображения и комфортный просмотр для пользователей.

Особенности Шим в телевизорах Sony

Шим (Pulse Width Modulation, PWM) – это технология, применяемая в телевизорах Sony для регулирования яркости подсветки экрана. Она использует импульсы переменной ширины, чтобы создать эффект плавного изменения яркости пикселей.

Особенностью Шим в телевизорах Sony является его высокая частота, которая составляет от 400 Гц до 960 Гц. Это позволяет достичь плавного и незаметного для глаза изменения яркости экрана даже при высокой скорости движения контента.

Яркость подсветки экрана с помощью Шим в телевизорах Sony регулируется путем изменения длительности импульсов. Короткие импульсы создают меньшую яркость, а длинные – большую. Промежуточные значения позволяют создать плавный переход между различными уровнями яркости.

Однако использование Шим также может иметь некоторые недостатки. Одной из особенностей Шим в телевизорах Sony является появление мерцания экрана, особенно при низкой яркости. Некоторые пользователи могут воспринимать это мерцание как неприятное и негативное для глаза.

Для снижения влияния мерцания, телевизоры Sony используют различные технологии, такие как “Motionflow” и “Triluminos Display”. Они позволяют улучшить плавность изображения и расширить цветовую гамму, что снижает восприятие мерцания и делает просмотр более комфортным.

В целом, Шим – это важная технология, которая позволяет достичь высокой яркости и плавности изображения на телевизорах Sony. Однако, перед покупкой телевизора с Шим, стоит ознакомиться с его особенностями и учесть потенциальное влияние мерцания на комфорт при просмотре контента.

Как работает Шим в телевизорах Sony?

Шим (широтно-импульсная модуляция) – это технология, используемая в телевизорах Sony для управления яркостью светодиодной подсветки экрана. С помощью Шим-модуляции телевизоры Sony достигают более высокого качества изображения и большей яркости.

Принцип работы Шим в телевизорах Sony заключается в изменении продолжительности импульсов, подаваемых на светодиоды подсветки. Каждый импульс можно разделить на два периода: положительный и отрицательный. Управление яркостью происходит путем изменения ширины этих периодов.

Если импульс положительный, продолжительность положительного периода определяет яркость светодиодов. Чем шире период, тем выше яркость. Если импульс отрицательный, продолжительность отрицательного периода определяет яркость светодиодов. Чем шире период, тем ниже яркость.

Телевизоры Sony используют Шим-модуляцию с высокой частотой, что позволяет получить более плавную и точную регулировку яркости. Они могут изменять ширину периодов импульсов со скоростью до нескольких тысяч герц, что позволяет достичь очень точной и быстрой регулировки яркости.

Кроме того, Шим-модуляция в телевизорах Sony позволяет снизить энергопотребление, так как яркость светодиодов можно регулировать очень точно и эффективно. Это также значительно улучшает качество черного цвета на экране, так как светодиоды могут быть полностью выключены в периодах низкой яркости.

Вопрос-ответ:

Что такое Шим в телевизорах?

Шим, или Широтно-Импульсная Модуляция, это технология, которая используется в телевизорах для регулировки яркости экрана путем изменения времени работы пикселей.

Как работает Шим в телевизорах?

Шим работает путем переключения пикселей на экране между двумя состояниями: вкл и выкл. Частота переключения очень высокая, обычно от 200 Гц до 1000 Гц, что создает иллюзию полноценной яркости при более низком уровне яркости.

Какие особенности работы Шим в телевизорах?

Одной из особенностей работы Шим является возможность регулировки яркости экрана с помощью изменения времени включения и выключения пикселей. Это позволяет добиться более высокой контрастности и более точного отображения цветов на экране.

Какую роль играет Шим в качестве изображения на телевизоре?

Шим играет важную роль в качестве изображения на телевизоре, поскольку он позволяет регулировать яркость экрана и создавать более высокую контрастность. Более высокая частота Шим также позволяет устранить мерцание изображения и повысить резкость.

Влияет ли Шим на зрение пользователей телевизоров?

Шим не оказывает непосредственного влияния на зрение пользователей телевизоров. Однако, некоторые люди могут чувствовать дискомфорт или усталость от длительного просмотра телевизора с высокой частотой Шим, поскольку мигание может незаметно влиять на нервную систему.

Как выбрать телевизор с оптимальной частотой Шим?

При выборе телевизора с оптимальной частотой Шим следует обратить внимание на его просмотровые характеристики. Важно учесть свои предпочтения по отношению к яркости и контрастности изображения, а также возможность регулировки частоты Шим в настройках. Важно помнить, что более высокая частота Шим может быть менее заметной для глаза и создавать более четкое изображение.

Каковы преимущества Шим в телевизорах?

Преимущества Шим в телевизорах включают возможность более точного управления яркостью и контрастностью изображения, создание более высокой контрастности и более точного отображения цветов, а также устранение мерцания изображения и повышение резкости.

Что такое Шим?

ШИМ (Ширина Импульсов Модуляции) – это метод управления яркостью изображения на экране телевизора или монитора. Он основан на быстром переключении между светлыми и темными состояниями пикселей для создания визуального эффекта различных уровней яркости. Чем выше ШИМ, тем более точную и детальную передачу цветов и яркости можно получить на экране.

Как работает Шим в телевизорах?

Работа ШИМ в телевизорах основана на быстром изменении яркости светодиодных подсветок экрана. Контроллер электронной системы генерирует импульсы с заданной шириной и частотой, которые вызывают мигание светодиодов. За счет быстрого переключения между светлым и темным состояниями пикселей, создается эффект плавной и детальной передачи яркости и цвета на экране.

Какие преимущества имеет использование Шим в телевизорах?

Использование ШИМ в телевизорах позволяет достичь более точной передачи цветов и яркости на экране. Это особенно важно для отображения темных и ярких оттенков одновременно. ШИМ также помогает снизить энергопотребление и повысить эффективность работы подсветки, улучшить контрастность изображения и устранить мерцание экрана.

Как Шим влияет на качество изображения на экране?

ШИМ может влиять на качество изображения на экране в случае низкой частоты ШИМ или плохой реализации этой технологии. Низкая частота ШИМ может вызывать мерцание экрана, что негативно сказывается на уровне комфорта при просмотре и может вызывать усталость глаз. Также некачественная реализация ШИМ может привести к появлению артефактов и ухудшению детализации изображения.

Как выбрать телевизор с хорошим Шимом?

При выборе телевизора с хорошим ШИМом следует обратить внимание на частоту ШИМ. Чем выше частота ШИМ, тем менее заметно мерцание экрана, что влияет на уровень комфорта при просмотре и защищает глаза от усталости. Также стоит обратить внимание на отзывы пользователей и рейтинги производителей, чтобы выбрать надежный и качественный телевизор.

Каковы особенности работы Шима в OLED-телевизорах?

Шим (широтно-импульсная модуляция) – это метод, который используется в телевизорах для управления яркостью изображения. Он основан на быстром чередовании между включенным и выключенным состояниями пикселей, что позволяет регулировать интенсивность света и создавать оттенки серого.

Как работает Шим в телевизорах?

В телевизорах Шим применяется для регулировки яркости путем изменения доли времени, в течение которого пиксели включены или выключены. Высокочастотные импульсы создаются для того, чтобы изменить яркость каждого пикселя в зависимости от заданной интенсивности света. Благодаря этому, телевизоры с Шим обеспечивают более высокую яркость, контрастность и глубину черного.

Источник: finprz.ru

Виды модуляции

Частотная модуляция на сегодняшний день является наиболее популярной, она дает возможность передавать в эфире аналоговые звуковые сигналы с высоким качеством. Частотная модуляция в отличии от других видов модуляции отличается высокой помехозащищенностью, устойчивостью к индустриальным и атмосферным помехам.

Приемник с частотным детектором использующий частотную модуляцию регистрирует только изменение частоты принятого сигнала, совершенно не реагируя на паразитную амплитудную модуляцию.
На рисунке ниже продемонстрировано, как происходит модуляция несущей частоты сигнала входным аудиосигналом.
