Если в своем домашнем кинотеатре вы хотите увеличить размер изображения и повысить его качество, воспользуйтесь проектором. Установив проектор на потолке или на стене, вы не только освободите пространство, но и придадите вашему кинотеатру профессиональный вид. Для установки проектора необходимо сделать некоторые измерения, например, определить размер экрана и помещения, а также выяснить проекционное расстояние и вертикальное смещение (значение этой величины можно найти в инструкции по эксплуатации проектора). Воспользовавшись значениями этих величин вкупе с рекомендациями из инструкции по эксплуатации проектора, вы правильно установите его на потолке или на стене.

Выбор места для экрана

1.

• Если у вас нет выбора, и вы собираетесь повесить экран на стену, на которую падает прямой свет, установите специальную светоотражающую ширму, а если вы рисуете экран непосредственно на стене, воспользуйтесь светоотражающей краской (ее можно купить в специализированных магазинах).
• Или подумайте о покупке плотных штор для окон.

• Если же в вашем домашнем кинотеатре установлено несколько рядов кресел, повесьте экран немного выше, чтобы зрители, сидящие на задних рядах, хорошо видели изображение на экране.
• Принимая решение о высоте расположения экрана, не забывайте про его размеры – повесив экран слишком высоко над полом, может получиться так, что он залезет на потолок.

• Большинство современных проекторов в состоянии проецировать высококачественное изображение на экран диагональю 100 дюймов (254 см). Поэтому если вы не знаете, экран какого размера выбрать, купите экран диагональю около 100 дюймов (если, конечно, размеры вашей комнаты позволят повесить такой экран).

Выбор места для проектора

1.

• Например, если вы повесили экран диагональю 100 дюймов (254 см), а проекционное отношение вашего проектора равно от 1,4:1 до 2,8:1, то установите проектор на расстоянии 355,6-711,2 см от экрана. Эти цифры получены посредством следующих вычислений (в данном случае используется проекционное отношение 1,4:1): 1.4 x 254 см = 355,6 см.
• Переписав указанную формулу, вы сможете вычислить подходящий размер экрана, если хотите установить проектор в определенном месте. Перепишите формулу так: ширина экрана = проекционное расстояние / проекционное отношение.

• Например, вы хотите установить проектор на расстоянии 5 м от экрана. Если проекционное отношение проектора лежит в диапазоне от 1,4:1 до 2,8:1, то вычисления выглядят так: 5/1,4 = 3,6 и 5/2,8 = 1,8 м. Таким образом, вы можете выбрать экран, ширина которого укладывается в диапазон 1,8-3,6 м.

• Расположение кресел. Не устанавливайте проектор над креслами, если он слишком тяжелый или громкий.
• Расположение электророзеток и кабелей. В большинстве случаев к проектору подключаются два кабеля – HDMI-кабель и кабель питания. Устанавливайте проектор близко к электророзетке или убедитесь, что длины кабелей хватит для соответствующих подключений.
• Качество изображения. Помните, что качество картинки на экране будет варьироваться, даже если вы установите проектор в вычисленном диапазоне проекционного расстояния. Поэтому прежде чем крепить проектор на стену или потолок, протестируйте качество изображения на различных расстояниях от экрана. Установив проектор ближе к экрану, вы получите более яркое изображение, а установив проектор дальше от экрана, картинка будет более контрастной и четкой.

• Объектив многих проекторов можно двигать в вертикальной плоскости, чтобы регулировать положение картинки на экране без необходимости физического перемещения проектора. Если ваш проектор обладает такой функцией, попробуйте подержать его на разных высотах и подвигать объектовом, чтобы определить оптимальную высоту установки проектора.
• Если объектив вашего проектора не двигается в вертикальной плоскости, то есть имеет постоянное значение вертикального смещения, установите проектор на рекомендуемой высоте.

• Например, рассмотрим проектор, вертикальное смещение которого лежит в диапазоне от -96.3% до +96,3%.

• Соотношение сторон стандартного проекционного экрана высокой четкости равно 1,78:1 (16:9), то есть ширина экрана в 1,78 раз больше его высоты. Например, высота экрана диагональю 100 дюймов (254 см), скорее всего, будет равна 124,5 см.
• Вычисление вертикального смещения для экрана, высота которого равна 124,5 см: 124,5 (высота) х 96,3% (вертикальное смещение; если в вашем калькуляторе нет клавиши «%», вводите число 0,963) = 119,9 см.
• Это означает, что проектор можно установить в любой точке, расположенной в пределах 119,9 см выше центра экрана или в пределах 119,9 см ниже центра экрана.

• Если возможно, не сдвигайте проектор по горизонтали (относительно центра экрана), так как это может привести к искажению изображения и проблемам с вертикальным смещением объектива.

Установка проектора

1.

• Приобретите надежное и качественное крепление. Со временем дешевые крепления разбалтываются, что приводит к неправильному позиционированию проектора по отношению к экрану.
• В зависимости от типа потолка вам, возможно, понадобится приобрести специальные комплекты для вашего крепления. В случае подвесного потолка (это отделочная конструкция, которая подвешивается к основному потолку и не выдерживает тяжелые грузы), купите комплект для подвесного потолка. В случае сводчатого потолка (высокая арочная конструкция) приобретите комплект для сводчатого потолка.

Установите крепление. Прикрутите проектор к креплению, следуя рекомендациям, данным в документации к креплению и к проектору. Убедитесь, что крепежная пластина соответствует размерам проектора, и только потом переходите к следующему шагу. Также удостоверьтесь, что проектор надежно прикручен к креплению, прежде чем устанавливать его на стене или потолке.

• Например, если расстояние от центра крепления до переднего края линзы проектора равно 15 см, а проекционное расстояние равно 5 м, то новое оптимальное проекционное расстояние будет равно 5,15 м (5 + 0,15).

• Шуруп с квадратной головкой – это крепежная деталь с плоской шестиугольной головкой и винтовой резьбой. Такие шурупы можно вкручивать непосредственно в деревянную потолочную балку или в дюбель, вставленный в бетонную потолочную балку. Для установки проектора подойдут шурупы диаметром 7,9 мм и длиной 7,6 см (если только в документации к креплению не указаны шурупы других размеров).
• Для обнаружения балки просто проведите детектором неоднородностей над потолком или стеной – устройство известит вас об обнаружении балки при помощи сигнала. Для получения более подробных инструкций читайте документацию к детектору неоднородностей.
• Если там, где вы наметили установить проектор, балки нет, либо прикрепите деревянный брус к двум близлежащим балкам, либо выберите другое место для установки проектора. Если возможно (например, в случае, когда над комнатой расположен чердак), скройте деревянный брус под потолком.

• Если вы хотите скрыть кабели, которые проложены по стене (от потолка до пола) по направлению к розетке и приемнику, используйте кабельные короба. Их можно купить в специализированных магазинах.
• Если же вы не хотите скрывать кабели, но желаете придать им аккуратный вид, просто прикрепите их к стене при помощи специальных крепежных элементов (они также продаются в специализированных магазинах).

• Прежде чем приступить к точной настройке качества изображения, попытайтесь сделать так, чтобы картинка на экране выглядела как можно лучше. Так вы сэкономите время и избежите разочарования во время точной настройки качества изображения.

Предупреждения

• Для получения качественного изображения на экране соблюдайте соответствующее проекционное расстояние. Установив проектор слишком близко к экрану, вы получите маленькую картинку, а установив проектор слишком далеко от экрана, изображение выйдет за его границы.
• Крайне важно установить проектор на соответствующем расстоянии от экрана, если у проектора нет оптического зума – в этом случае необходимо вручную перемещать проектор, чтобы получить нужный размер картинки на экране.

Что вам понадобится

• Проектор
• Инструкция по эксплуатации проектора
• Комплект для монтажа
• Детектор неоднородностей
• Отвертка
• Гаечный ключ
• Два шурупа с квадратной головкой размером 7,6 см на 7,9 мм
• Кабельный короб (кабель-канал)
• Рулетка

Источник: vripmaster.com

Проекция на потолок: впечатления после недели использования проектора, поставленного «на торец»

Почти десять лет прошло с момента появления первых светодиодных проекторов, которые позволили устанавливать их под любым углом. Относительно недавно к ним присоединились и устройства на базе лазерного источника света, позволяющего создавать более яркие модели без изменения габаритов проектора.

Так, ограничения по ориентации проектора, накладываемые особенностями системы охлаждения «классических» ламповых проекторов, оказались сняты, а возможность вертикального расположения проекторов оказалась востребована при проецировании на купол планетария, музея, на столик в кафе, для видеомаппинга на объемные фигуры и других задач. Все это в первую очередь оценили профессиональные пользователи инсталляционных проекторов и проекторов точечной подсветки.

С тех пор, как мне в руки попал недавно выпущенный уже домашний лазерник Epson EF-100, я как следует «распробовал» такой вариант проекции и лично протестировал, каково это – превратить белый потолок в 120-дюймовый экран. Об этом кратко расскажу в сегодняшнем «пятничном» посте (под катом около 6МБ картинок).

Экран, который есть (почти) везде

Представьте себе различные варианты установки экрана такой диагонали у себя дома. Сколько пространства он займет (пусть даже не выступая из стены, но занимая место «вширь»), причем в ряде случаев обычному домашнему проектору может не хватить проекционного расстояния, чтобы задействовать всю поверхность экрана. Когда места не хватает, на помощь приходят рулонные, но перед просмотром их надо еще и опустить, что занимает какое-то время, тогда как в случае с проекцией на потолок проектор достаточно просто поставить вертикально.

«Опять новый потолок…» — говорил Синдзи Икари в «Евангелионе». Со временем персонаж все чаще замечал потолок над собой, что само по себе интересно. Предположу, что в большинстве ситуаций мы сами попросту забываем, что он существует: настолько привыкли смотреть перед собой.

А ведь степени чистового выравнивания и качеству покраски потолка уделяется очень большое внимание в ходе ремонта – получается даже более высокое качество поверхности «экрана», чем у большинства бюджетных, с гибким полотном. Единственная помеха – это люстра, которая часто ограничивает положение итоговой проекции, но судя по последним трендам в ремонте люстрам все чаще предпочитают светодиодные ленты или боковые трансформирующиеся световые конструкции. Если у вас такая, то считайте, что вам повезло вдвойне.

Непривычное новое положение

Кстати говоря, идея смотреть что-то лежа на кровати у многих ассоциируется с неудобствами. Просмотр телевизора или работа с ноутбуком или планшетом в положении лежа на кровати связаны с необходимостью поддержания определенного взаимного расположения головы, устройства и органов управления устройством, которые требуют напряжения мышц, отчего поза довольно быстро становится неудобной.

Однако, при проецировании на потолок все несколько иначе: вы лежите на кровати, давление равномерно распределяется по спине, а голова смотрит вертикально на потолок. Больше ничего не нужно (главное, чтобы беспроводной пульт/мышь/джойстик был в руках), так как экран находится прямо перед глазами. Вряд ли можно найти более удобную позу с меньшей нагрузкой на опорно-двигательный аппарат.

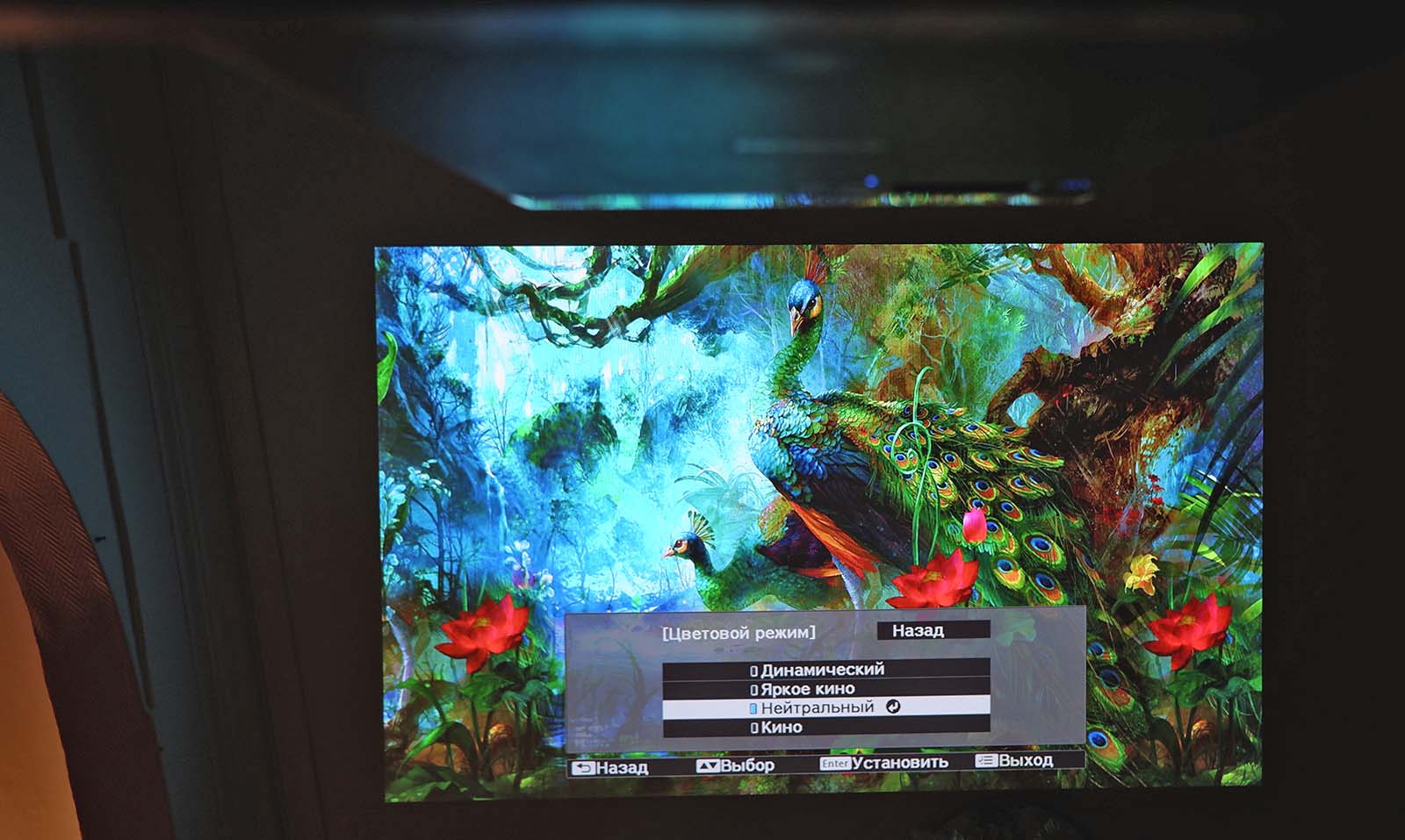

Epson EF-100 основан на технологии 3LCD и он выдает сочную и контрастную картинку даже на максимальной «паспортной» яркости

Размер экрана

Основной способ регулировки размера изображения домашнего проектора – это перемещение его ближе/дальше от экрана. Однако, при высоте потолка 2,7 – 3 метра не так уж много вариантов. Само собой, сразу захочется картинку как можно большего размера, для чего проектор лучше расположить на полу. Если размер не играет большого значения, то в качестве подставки можно использовать тумбу или журнальный столик. Если говорить конкретно о модели Epson EF-100, которую я тестировал, то в этих условиях он обеспечит диагональ изображения 120 – 130 дюймов (ширина изображения примерно равна расстоянию от объектива до потолка).

Положение экрана

Если лежать на подушке, то, возможно, потребуется сдвинуть изображение чуть «вниз» (то есть в направлении ног) из-за наклона головы. Это делается элементарным передвижением проектора по полу. Если бы речь шла о настенном экране, для этого под проектор пришлось бы что-то подложить, либо ставить его на столик повыше, либо наклонить вверх, воспользовавшись коррекцией трапецеидальных искажений. В общем, с потолком проще – поставил «на торец» и вперед.

Добро пожаловать на «МКС»

Когда потолок становится экраном, вдруг появляется новая, непривычная задача: «лежать на спине и смотреть перед собой». Это положение, особенно поначалу, весьма непривычно. По крайней мере, я обычно сперва стремился как можно быстрее вернуться к вертикальной/полусидячей ориентации или повернуться на бок. Однако «бодрствуя» в таком положении можно совершенно но-новому ощутить себя и окружающее пространство.

Через несколько минут создается впечатление, будто тело теряет вес, а потолок превращается в «стену напротив». Будто паришь в невесомости: верх и низ находятся там, где вам в данный момент удобно. На самом деле, удивительное ощущение.

Могу посоветовать игру, в которой можно побывать в ракете, летящей к Луне, собственноручно состыковать два космических аппарата и, главное, – «полетать в невесомости» с отличным ощущением «массы и инерции» происходящего. При этом, если будете играть в полной темноте, то при перемещении по космической станции или взгляде в иллюминатор увидите передвигающиеся по комнате тени от ярких ламп освещения или Солнца! Слово «погружение» не описывает даже половины ощущений от такого опыта.

В связи с тем, что нагляднее всего показать это в виде анимации, уже после завершения поста решил все же дозаписать на видео то, как свет от виртуальных источников света разливается по всей комнате при вращении «головой» в игре. Тут уже не важно, горизонтально или вертикально расположен экран – эффект схожий. В качестве экрана для наглядной демонстрации ниже – «домашний кинотеатр», о сборке которого я рассказывал в блоге ранее.

А если в комнате светло?

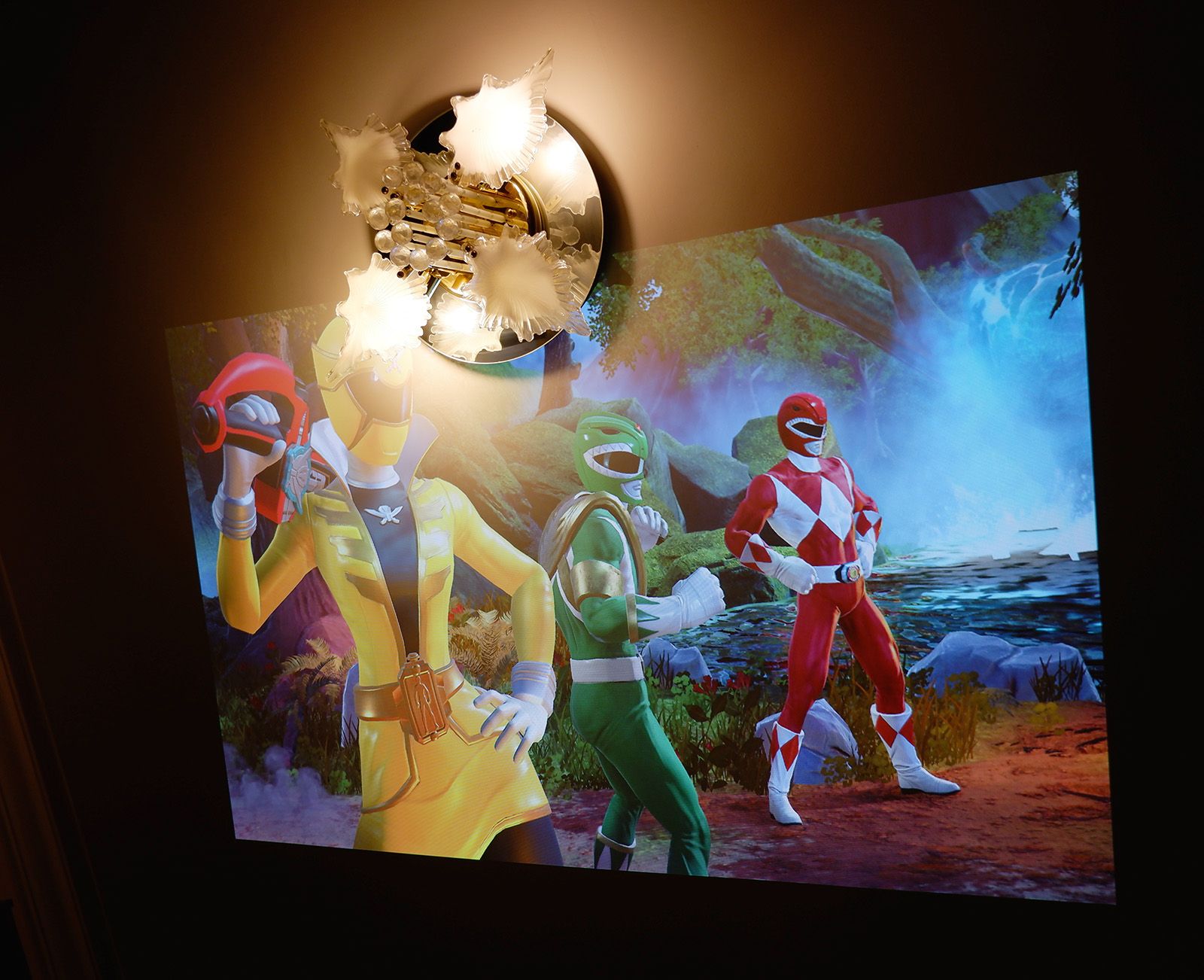

Мой опыт: расшторенное окно (на улице облачно, но светло), включенная люстра:

Epson EF-100 успешно борется со засветкой: 2000 люмен – вполне «взрослый» запас яркости

Тут приходит на помощь главная особенность Epson EF-100: он может похвастаться весьма высоким уровнем яркости в сравнении со своими светодиодными собратьями. Как оказалось, это непосредственно сказывается на удобстве использования. Я и сам не ожидал, что качество изображения останется хорошим несмотря на столь сложные условия освещения. Даже желания блокировать свет не возникло и я продолжил смотреть ролики на YouTube.

Что думает подруга?

Всегда важно знать, как на «технические заморочки» реагируют представительницы прекрасной половины человечества. По собственным наблюдениям, реакция позитивная. К примеру, моя знакомая была изначально весьма скептически настроена к идее просмотра любимого сериала на потолке, явно предполагая, что это неудобно. Но гнев быстро сменился на милость.

А еще это располагает.

Что думает друг?

Играть в гонки и аркады в коопе на PS4 в режиме «split screen» полусидя-полулежа на мягких пуфах – очень интересный и я бы даже сказал – экзотический опыт. Если попытаться привести аналог, то это как смотреть на облака и мечтать, обсуждать, размышлять, на что похоже вон то облако, а на что – вот это. В общем, очень здорово и необычно. Рекомендую.

Всегда важно знать, «Как не уснуть?

Последнее мое опасение было связано с тем, что в положении лежа человек склонен внезапно засыпать во время просмотра. В моем случае это опасения не подтвердилось: пока есть интерес к происходящему на экране, спать не захочется. Ну а если сон берет верх, то это, вероятно, следствие усталости или скуки.

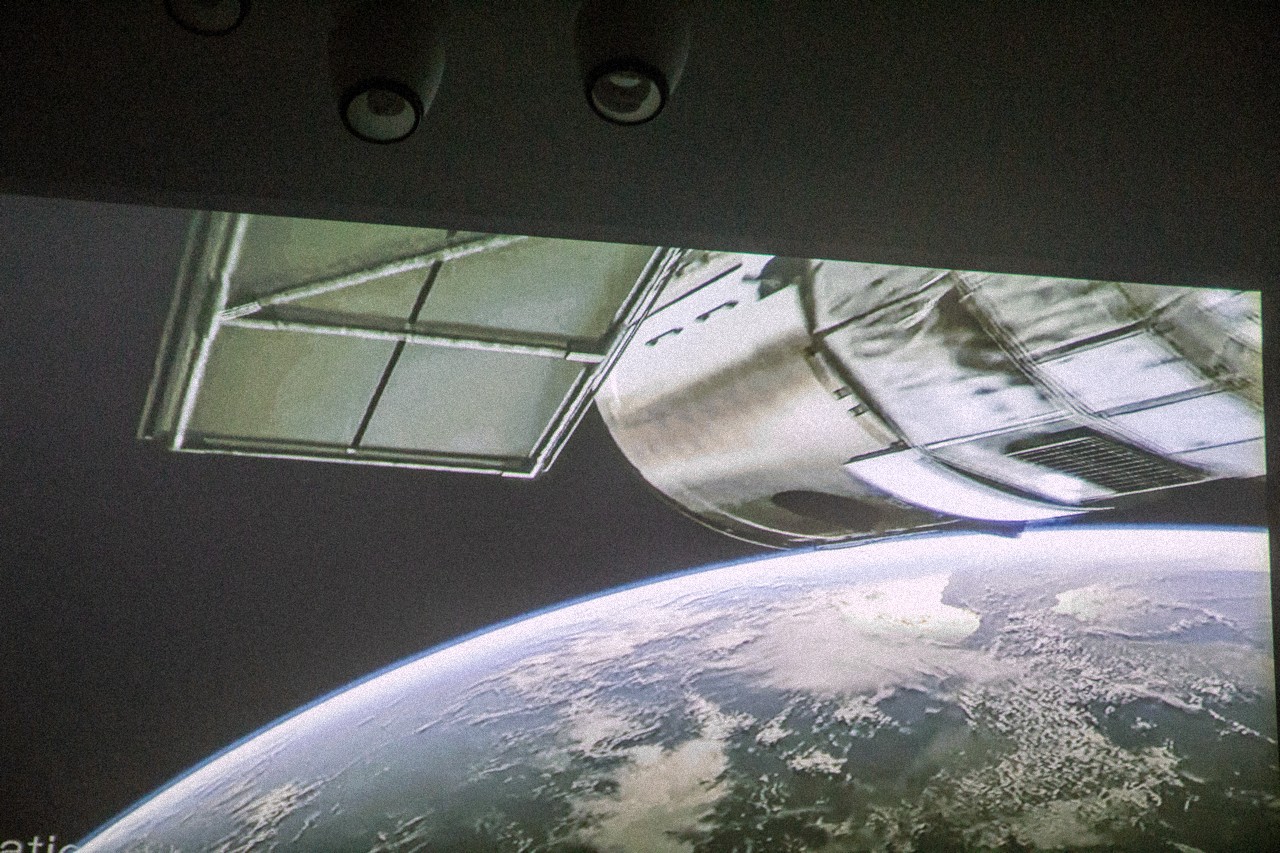

Звездное небо!

К слову о сне. Напоследок не могу не упомянуть совершенно «залипательную тему», которую я для себя открыл, случайно найдя видеоролик про космос на YouTube. Например, такой. Или такой.

А теперь представьте, каково наблюдать подобное на экране в пол-потолка в полной темноте, со звуком, выведенным на хорошую акустику (или в наушники).

Таки да, я почти сразу уснул под второй ролик. Удивительно, насколько проще расслабиться, не переживая о необходимости выключать проектор для сохранения ресурса лампы.

Мой вердикт

• Смотреть сериалы и YouTube – супер
• Смотреть фильмы – ок, но поначалу непривычно (плюс перекусить в лежачем положении во время просмотра будет сложнее, равно как и смочить горло холодным напитком)
• Играть в игры – супер
• «Залипать в космос» – просто восхитительно

Источник: temofeev.ru
