Хотите купить запчасти на токарный станок ТВ-4 в Москве?

ТВ-4 является универсальным самым простым токарным станком, выполняющим многие действия на наружной и внутренней поверхности металлической заготовки, превращая ее в законченную деталь. ТВ-4 более популярен в использовании как учебный вариант оборудования в различных учебных заведениях токарному мастерству. По этой причине станок по-другому называют «школьный». Это не профессиональное оборудование, предназначающееся для больших масштабов продукции, а оборудование, которое подходит только для обучения. Основным назначением является возможность ученикам получить минимальные навыки работы при изготовлении металлических деталей.

На что обратить внимание при покупке токарного станка ТВ — 4

На оборудовании ТВ-4 возможно выполнения следующих видов работ:

• Растачивать и протачивать поверхность стальной заготовки путем вращения.
• Подрезать торцы с высокой степенью точности.
• Сверлить отверстия.
• Нарезать различного вида резьбы разного шага.

Функциональность станка небольшая, она упрощена с возможностью удешевления конструкции. Расширенные функциональные возможности имеет модернизированное оборудование, с улучшенными техническими характеристиками.

Технические характеристики станка ТВ-4

Технические характеристики станка ТВ-4 это основной показатель пригодности станка к выполнению определенных работ. Для токарно-винторезных станков основными характеристиками является:

• наибольший диаметр D обрабатываемой заготовки (детали)
• наибольшая растояние между центрами РМЦ
• наибольшая длинна обрабатываемой детали
• число оборотов шпинделя в минуту

Ниже приводится таблица с техническими характеристиками токарно-винторезного станка ТВ-4. Более подробно технические характеристики токарно-винторезного станка можно посмотреть в паспорте станка ТВ-4

Величины
Наибольший диаметр изделия, устанавливаемого над станиной	мм	200
Наибольший диаметр точения над нижней частью суппорта	мм	125
Наибольший диаметр обрабатываемого прутка	мм	15
Расстояние между центрами	мм	350
Наибольшая длина обтачивания	мм	300
Пределы чисел оборотов шпинделя в минуту	об.мин	120-710
Пределы продольных подач	мм/мин	0,08-0,012
Диаметр отверстия в шпинделе	мм	16
Мощность электродвигателя	кВт	0,6
Габариты станка (длина, ширина и высота)	мм	1100х470х1020
Вес станка	кг	280

Характеристики и особенности конструкции

Поскольку станок не является профессиональным оборудованием, имеет немного функциональных возможностей оно спроектировано так, чтобы на нем без затруднений смог работать подросток.

Преимуществом ТВ-4 является неубиваемость станка. Современные подобные аппараты зарубежного производства, при какой-либо поломке ощутимо ударят по карману, к тому же достать необходимую деталь в мастерских не всегда имеется возможным. Модель ТВ-4 трудно сломать, а подобрать необходимые запасные части при поломке нетрудно.

Габаритные размеры рабочего пространства

ТВ-4 – небольшое по габаритам оборудование — 47×102×144 см и по весу – 280 кг. По подобным размерам станок подходит для работы в условиях небольших по площади учебных мастерских.

Паспорт токарного станка ТВ-4

Данное руководство «Паспорт токарного станка ТВ-4» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-4.

Скачать паспорт токарно-винторезного станка ТВ-4 (8 страниц) в хорошем качестве можно по ссылке расположенной ниже:

Электрооборудование

Процесс вращения в станке происходит за счет трехфазного электродвигателя с мощностью 1 кВт, который рассчитан для подключения к электросети 380 В. С целью использования в быту при однофазном напряжении 220 В, необходима замена двигателя или установка специального блока.

Важно! При сбоях в электропитании, перерывах и временном отсутствии необходимо в обязательном порядке отключать оборудование от источника питания.

Инструкция по эксплуатации токарного станка ТВ-4

Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта «Инструкция по эксплуатации токарного станка ТВ-4«. В этой документации содержится Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-4. Содержание данной документации:

• Назначение
• Технические характеристики станка
• Конструкция основных узлов станка
• Схема электрическая принципиальная станка ТВ4
• Установка станка и подготовка его к работе
• Смазка станка
• Управление станком
• Регулирование станка
• Возможные неисправности и методы их устранения

Скачать инструкцию по эксплуатации токарного станка ТВ-4 (24 страницы) в хорошем качестве можно по ссылке расположенной ниже:

Эксплуатация токарно-винторезного станка ТВ-4

Перед началом выполнения работ на ТВ-4 учеников следует ознакомить с основными техническими характеристиками конструкции и основами техники безопасности.

При эксплуатации станка следует выполнять следующие этапы:

• Выполнить предварительный осмотр оборудования и подготовку работы на нем. Осмотреть оборудование и рабочее место, оно должно быть очищено от стружки при работе предыдущей смены. При отсутствии неисправностей настроить станок получение детали заданного типа.
• Воспроизведение работы на агрегате. Выполнить предварительную настройку оборудования, правильно расположить заготовку между задней и передней бабкой, чтобы получить точную деталь.
• Выполнить профилактические работы. После работы удалять остатки стружки и металлической пыли после каждой обработанной детали. Для этого можно воспользоваться специальными приспособлениями – щетками или пылесосом. Также необходимо проверить целостность оборудования, отключить станок от электрической сети.

ТВ-4 не рассчитан производство деталей в большом количестве, соответственно степень его нагрузки необходимо контролировать.

Важно! При эксплуатации станка по металлу не должно быть никакой вибрации! В случае возникновения вибрации, следует оставить действие станка и принять меры к устранению неполадки. Прежде всего, проверить крепление инструмента и обтачиваемой детали.

Модернизация токарно-винторезных станков ТВ-4

В условиях учебных заведений основная цель модернизации — это повышение безопасности оборудования.

Суть модернизации заключается в том, что на ТВ-4 нет специальных защитных ограждений, которые выполняют защитную функцию. Учащиеся и преподаватели, работающие с данным оборудованием, вынуждены изготавливать защитные экраны своими руками. Для этого используется органическое стекло, толщиной 2 – 6 мм в качестве окна для просмотра. Ограждение закрепляется на суппорте станка ТВ-4 при помощи кронштейнов стандартного образца. Благодаря этому повышаются безопасность и практичность эксплуатации оборудования.

Принцип работы

Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.

Основные узлы и детали учебного токарного станка по металлу:

• станина;
• передняя бабка;
• шпиндель;
• электродвигатель;
• суппорт с салазками;
• задняя бабка;
• вал;
• винт;
• корыто для стружки;
• лампа;
• защитные приспособления.

Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.

От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.

Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.

Устройство станка ТВ-4

Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.

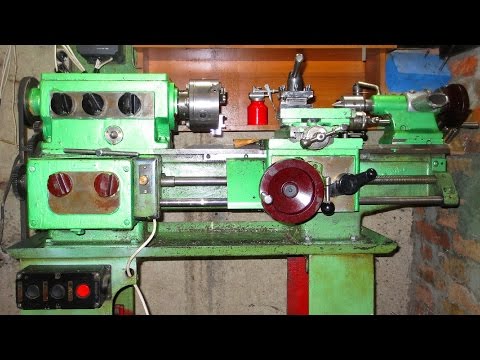

Токарный станок ТВ 4 и его устройство

Устройство состоит из нескольких элементов, среди которых:

1. Задняя опора с размещенным в ней электрическим оборудованием.
2. Передняя опора с размещенным в ней электрическим двигателем.
3. Устойчивая основа устройства, размещенная на двух опорах, на чьей передней части располагается рейка и подвижный винт.
4. Коробка подач задает величину подачи при нарезке резьб, что позволяет получить необходимый шаг. Чтобы коробка стабильно функционировала, необходимо следить за наличием смазки в специальном корыте.
5. Узлы агрегата. Передний узел обеспечивает соединение между механизмами вращения и обрабатываемой болванкой. В заднем узле крепится другой конец обрабатываемой болванки.
6. Основной рабочий вал (шпиндель) расположен в переднем узле. Вращает обрабатываемую болванку, за счет трехкулачкового патрона, и имеет 6 величин оборотов.
7. Электрооборудование, к которому относятся: трансформатор освещения, плавкие предохранители, двигатель и электрический щит.

• установка оборотов вала производится двумя ручками, располагающихся на переднем узле;
• направление подач для нарезки резьб производится рукоятью, расположенной на переднем узле;
• скорости подач и шаги резьб устанавливается при помощи ручки, расположенной на переднем узле;
• ходовой вал переключается рукоятью, находящейся на переднем узле;
• ручное передвижение каретки в осевом направлении производится при помощи маховика, расположенного на фартуке;
• реечное зубчатое колесо включается кнопкой, расположенной на фартуке;
• осевая подача суппорта включается рукоятью, расположенной на фартуке;
• гайка ходового винта запускается рукоятью, расположенной на фартуке;
• ручное передвижение поперечных салазок производится при помощи ручки, расположенной на фартуке;
• резцедержатель закрепляется при помощи ручки, расположенной на фартуке;
• пиноль заднего узла фиксируется ручкой, расположенной на заднем узле;
• продольное перемещение пиноли осуществляется при помощи маховика, расположенного на заднем узле;
• трансформатор освещения расположен на задней тумбе устройства;
• местное освещение включается и выключается при помощи переключателя, расположенного на задней тумбе;
• предохранительная колодка располагается на задней тумбе;
• магнитный пускатель располагается на задней тумбе;
• реверсивный запуск станка производится при помощи кнопки, расположенной на передней тумбе;
• светильник располагается на переднем узле;
• установка заднего узла к направляющим производится при помощи ручки, расположенной на заднем узле;
• выключатель сети располагается на задней тумбе;
• защитный элемент располагается на фартуке.
