Настройка приемника gs b531m Триколор ТВ

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Также вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

ШАГ 1: Выберите место для установки антенны.

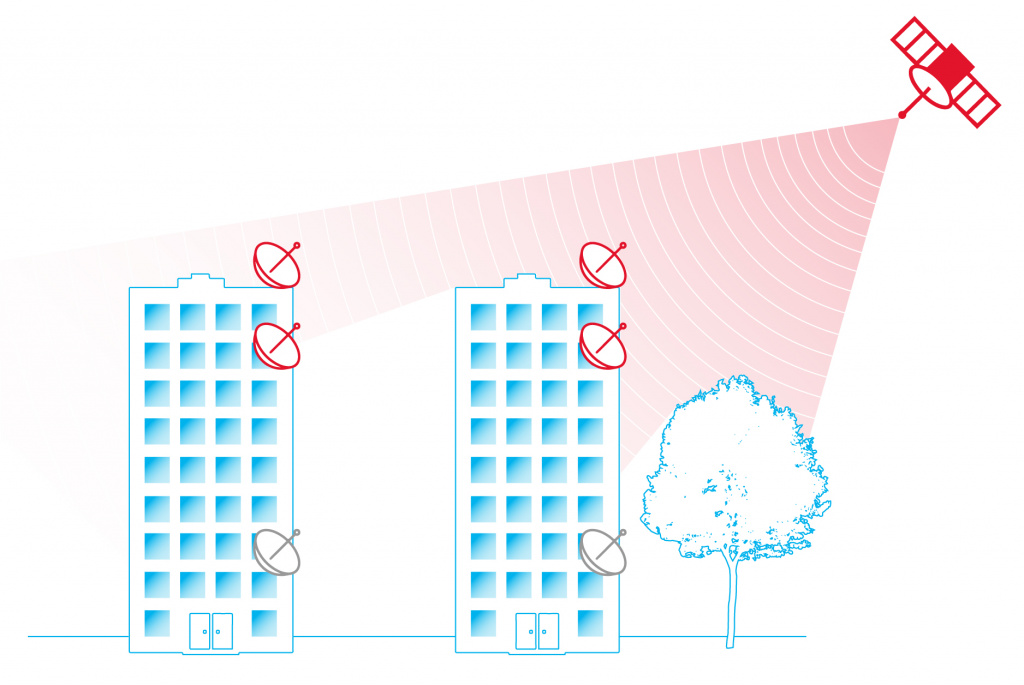

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

Инструкция по установке антенны

настройка приёмника Триколор 4K GS B527

ШАГ 2: Соберите антенну

  1. Соберите антенну согласно инструкции по эксплуатации.
  2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
  3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.

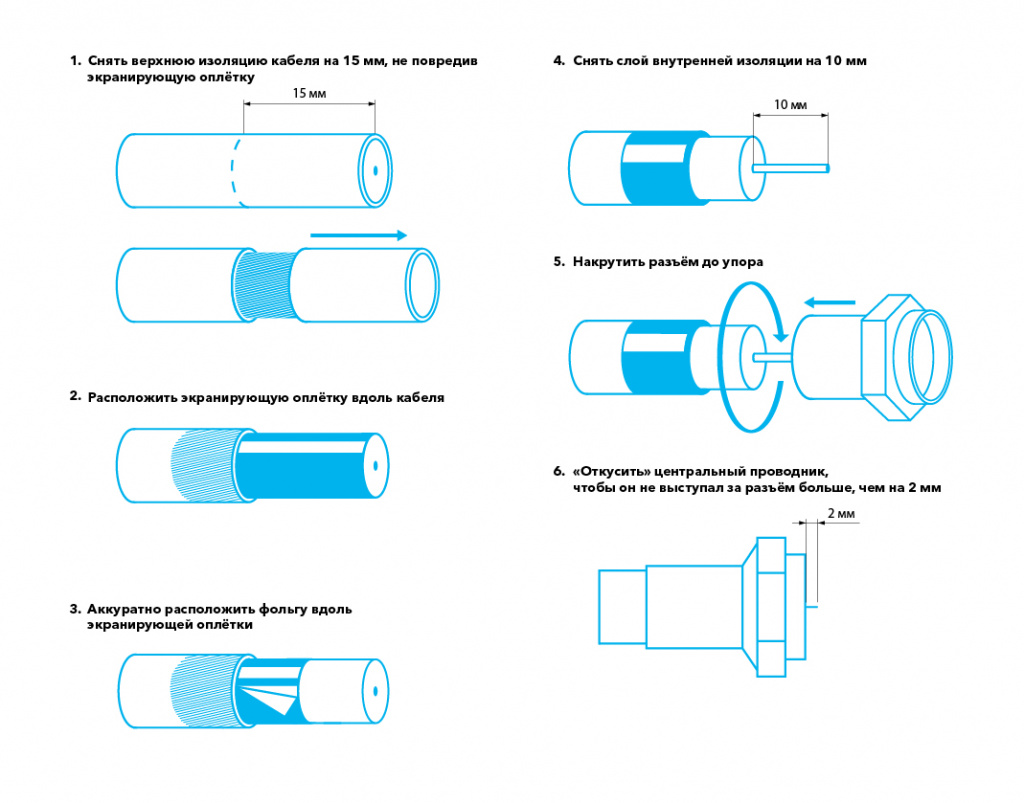

  4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
    • снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку;
    • расположить экранирующую оплетку вдоль кабеля;
    • аккуратно расположить фольгу вдоль экранирующей оплетки;
    • снять слой внутренней изоляции на 10 мм;
    • накрутить разъем до упора;
    • откусить центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

    Инструкция по установке антенны

    Инструкция по установке антенны

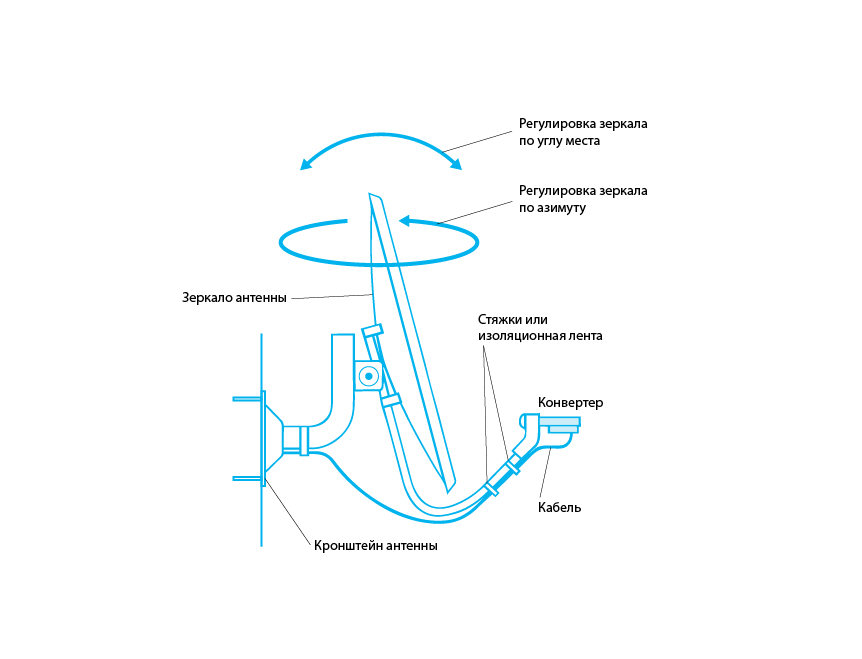

    ШАГ 3: Отрегулируйте антенну

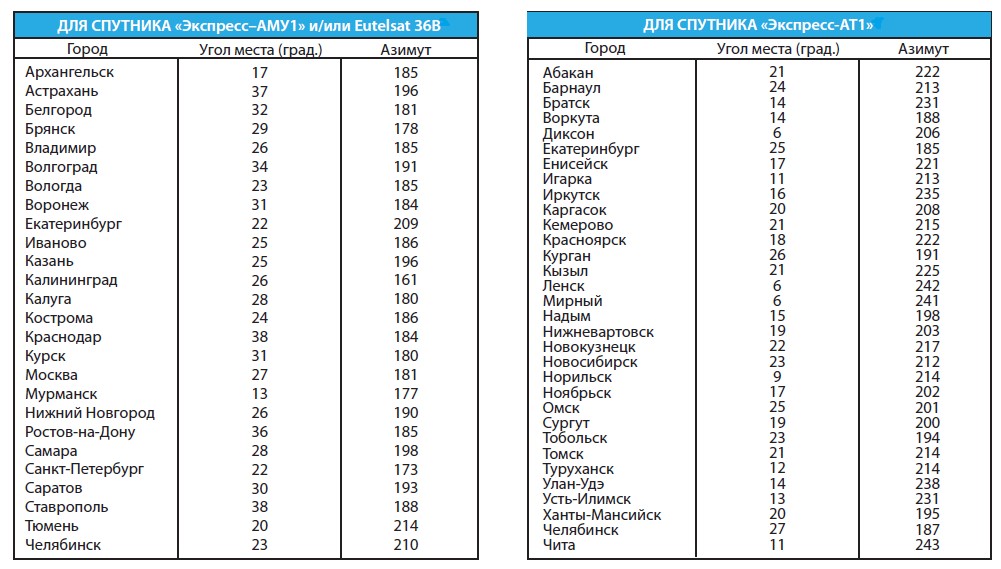

    1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.


    ШАГ 4: Настройка телепоказа

    Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

    Еще по теме:  Подключение TV к умному дому

    Gs b531m настройка приемника

    Если уровень сигнала менее 70%*, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

    Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

    Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

    Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

    Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

    *Уровень силы и качества сигнала в зависимости от модели и версии ПО приемника:

    Модель приёмника

    Уровень силы и качества сигнала

    GS B627L, GS B623L, GS B626L, GS B622L, GS B621L

    GS B520, GS B522, GS B531N, GS B533M, GS B534M, GS B521, GS E521L, GS B521H, GS B521HL, GS C592, GS B531M, GS B532M, GS B5310, GS B5311

    GS U510, GS E501,
    GS Е502, GS C591,
    GS C5911

    GS В527, GS В528, GS B5210, GS B523L, GS B529L

    GS B210, GS U210,
    GS U210CI, GS B211,
    GS B212, GS E212

    Источник: tricolor-vnov.ru

    Установка спутниковой антенны

    Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Также вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

    ШАГ 1: Выберите место для установки антенны.

    Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

    Еще по теме:  Что показывало ТВ в 1996

    Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

    Инструкция по установке антенны

    ШАГ 2: Соберите антенну

    1. Соберите антенну согласно инструкции по эксплуатации.
    2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
    3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
    4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
      • снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку;
      • расположить экранирующую оплетку вдоль кабеля;
      • аккуратно расположить фольгу вдоль экранирующей оплетки;
      • снять слой внутренней изоляции на 10 мм;
      • накрутить разъем до упора;
      • откусить центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

      Инструкция по установке антенны

      Инструкция по установке антенны

      ШАГ 3: Отрегулируйте антенну

      1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.


      ШАГ 4: Настройка телепоказа

      Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

      Если уровень сигнала менее 70%*, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

      Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

      Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

      Еще по теме:  Отключили ТВ за неуплату как подключить самому

      Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

      Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

      *Уровень силы и качества сигнала в зависимости от модели и версии ПО приемника:

      Модель приёмника

      Уровень силы и качества сигнала

      GS B627L, GS B623L, GS B626L, GS B622L, GS B621L

      GS B520, GS B522, GS B531N, GS B533M, GS B534M, GS B521, GS E521L, GS B521H, GS B521HL, GS C592, GS B531M, GS B532M, GS B5310, GS B5311

      GS U510, GS E501,
      GS Е502, GS C591,
      GS C5911

      GS В527, GS В528, GS B5210, GS B523L, GS B529L

      GS B210, GS U210,
      GS U210CI, GS B211,
      GS B212, GS E212

      Источник: tricolor-belgrd.ru

      Обновление ПО Триколор ТВ моделей GS B520, GS B531M

      Важно! Если в процессе обновления на экране вашего ТВ отображается сообщение «Ошибка 4», необходимо выполнить второй этап обновления. Для этого переключите приёмник на канал под номером 333 в общем списке и подтвердите начало второго этапа обновления.
      В случае отсутствия канала № 333, выполните «Поиск каналов «Триколор ТВ».
      Если после выполнения поиска канал в списке не появился, выполните сброс настроек приемника до заводских и пройдите Мастер настройки.

      Просим обратить внимание, что для корректного завершения обновления ПО необходимо строго следовать ИНСТРУКЦИИ по Ссылке>>

      Также вы можете обновить программное обеспечение приемника и модуля, подключив приёмник к сети Интернет. При появлении запроса на обновление на любом канале нажмите «ОК» для начала обновления. Обновление также будет состоять из двух этапов.
      На сайте tricolor.tv размещены ссылки на скачивание программного обеспечения для обновления через USB-Flash-накопитель. В каждом архиве содержится инструкция по обновлению. Вы можете скачать файлы с программным обеспечением для своего приемника из этого раздела (ссылка на раздел www.tricolor.tv/help/connect/receiving-equipment ).

      При возникновении трудностей рекомендуем вам обратиться в Службу технической поддержки, или к нам +7 978 769 11 18

      Компания Триколор ТВ приносит извинения за доставленные неудобства!
