Не работает HDMI gs 8306

Ресивер Триколор GS 8306 может не включаться по многим причинам. Большинство приемников оператора имеют схожие неисправности.

Характерная особенность GS 8306 – отсутствие дисплея. Включение и выключение идентифицируется двумя светодиодными лампочками. У оператора есть и другие приставки, не имеющие цифровой панели, например: GS B211, GS B520.

Для того чтобы понять характер неисправности надо произвести полную проверку техники. Так как проблемы с устройством могут возникнуть по ряду причин.

1. Проблемы с электропитанием.
2. Неисправность и поломка.
3. Неправильная установка ПО.
4. Сбой настроек оборудования.

Это главные причины, почему не включается модель ресивера GS 8306 оператора Триколор.

Как определить источник неполадок

Для того что бы выяснить почему не работает приставка, следует подробно изучить каждый предполагаемый фактор.

Электропитание

Если приемник Триколор не включается, то первым делом необходимо проверить электропитание оборудования:

Ремонт ресивера Триколор 8306

• исправность розеток;
• правильно ли подключен адаптер питания к розетке;
• подключены ли соединяющие кабеля к устройству.

Неисправность пульта управления

Еще одна распространенная проблема, устройство может не включаться из – за неисправности пульта. Ресивер может не реагировать на нажатие клавиш на пульте, возможная причина – износ батареек. Если после замены батареек снова не включается ресивер Триколор , то рекомендуется обратиться в сервисный центр для устранения неисправности или замены пульта.

На телевизоре нет изображения

Если на телевизоре нет изображения или картинка зависает, необходимо исключить работу в дежурном режиме Stand By, также рекомендуется проверить, правильно ли подключены провода.

На ТВ появляется сообщение «Нет сигнала»

Если на экране появляется надпись: «Нет Звука», «Нет Изображения», это означает, что на тюнер поступает слабый сигнал.

• повредился кабель спутниковой антенны;
• поломка конвертера;
• на пути прохождения сигнала возникло препятствие.

Устройство не включается после обновления ПО

Если приставка не включается после обновления программного обеспечения, то, скорее всего это результат неправильной установки или ошибки. Рекомендуется произвести возврат старых настроек.

1. Нажать клавишу «Меню» на пульте, затем выбрать вкладку «Настройки» ↦ «Сбросить» ↦ «Сбросить настройки». Следует нажать кнопку «ОК».
2. Когда появится запрос для ввода пароля, вбить четыре нуля, далее устройство должно перезагрузиться, оборудование выключится и включится.
3. После перезагрузки на экране тв появится запрос на настройки, следует нажать «ОК». Выбрать своего провайдера и нажать «ОК» ↦ выбрать регион, нажать «ОК».
4. После окончания процедуры поиска каналов, на экране телевизора появится оповещение о завершении поиска.
5. Требуется сохранить каналы, нажав «Сохранить», а затем «ОК».

Из-за этих неисправностей может не включаться и GS b211.

Причины неполадок других популярных моделей приставок Триколор

Модель GS 8300

Основные причины неисправности ресивера GS 8300 идентичны другим устройствам оператора. Но у GS 8300 есть особенность, часто пользователи замечают, что приемник может постоянно автоматически включаться и выключаться. Возможна причина в прошивке или выходит из строя адаптер питания. Отключиться устройство может и из – за того, что отходят соединяющие элементы. Также этот преемник может перезагружаться, сбрасывать настройки и загружаться снова.

• проблемы с кабелем или f разъемом;
• вышел из строя блок питания.

Модель GS 6301

Одна из основных причин, почему может отключиться приемник GS 6301 – устаревшее программное обеспечение. Чтобы его обновить, нужно:

1. Скачать обновленную прошивку на флешку.
2. При этом произвести полное отключение устройства от сети.
3. Вставить накопитель, а затем включить ресивер.
4. Произойдет обновление, нужно изъять флеш – носитель.
5. После, на мониторе телевизора начнется первая установка, нужно нажать «ОК».
6. Дождаться обновления списка каналов и подтвердить его.

Если модель после обновления ресивер все равно отключается, желательно обратиться к мастеру по ремонту.

Это основные причины, почему не включается ресивер Триколор ТВ GS 6301.

Что делать если тюнер не находит каналы Триколор

Если не получается найти каналы, то причина может быть в следующем:

1. Необходимо перепрошить устройство.
2. Конвекторам антенны не хватает мощности.
3. Карта – smart вставлена неправильно.
4. Оборудование плохо подключено.
5. Не оплачена подписка.

Если после устранение этих факторов, оборудование не находит каналы, рекомендуется обратиться в сервисный центр.

Гарантия

Бесплатно отремонтировать неисправный приемник в сервисном сервисе можно в течение года. Срок гарантии отчисляется с момента покупки. Если причина неисправности дополнительные элементы: пульт, кабель, то срок гарантии 6 месяцев . На сайте Триколор можно активировать электронную гарантию, в таких случаях чек и бумажный талон предъявлять не нужно.

Проверить срок гарантии также можно на сайте оператора, для этого в специальной графе нужно ввести код приставки. Гарантия не распространяется на смарт – карту, а также если поломка произошла по вине покупателя.

Источник: cammeteo.ru

Ресивер gs 8306 hd не реагирует на пульт управления

1. Клавиша «Power on/off» — вкл/выкл питание ресивера. Power on (питание включено) — кнопка подсвечивается и мигает. Power off (питание отключено) — кнопка не светится.
2. Клавиши «Volume» — управление громкостью при просмотре телеканалов и прослушивания радиостанций.
3. Клавиши «Channel» — переключение каналов и радиостанций.
4. Приемник сигналов, пульта ДУ.

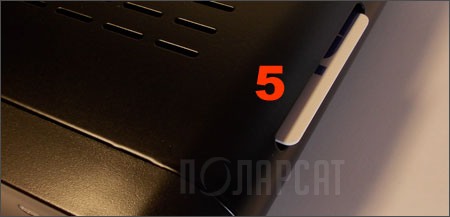

5. Слот смарт-карты Триколор ТВ Супер старт . Состояние индикации кнопки питания в зависимости от выбранного видеовыхода на ресивере GS-8306 HD Некоторые клиенты, купившие комплект Триколор HD с ресивером GS 8306, столкнулись с тем, что не могут вывести изображение на экран своего телевизора через кабель HDMI. Действительно, данный ресивер комплектуется только RCA-кабелем и, по умолчанию, видеовыход осуществляется на него. Надеюсь, данная инструкция поможет вам понять свой ресивер и избежать последующих трудностей с выводом видео на экран.

1.2 Задняя панель GS-8306 HD

1. LNB IN — разъем подключения коаксиального кабеля от спутниковой антенны.
2. LNB OUT — подключения следующего спутникового приемника («петлевой выход»).
3. CVBS — выход аналогового видеосигнала «колокольчики», для поключения к телевизору (желтый разъем — видео, белый и красный — звук).
4. USB — покдлючение флэшки, обновление прошивки ресивера GS 8306 .
5. HDMI — разъем для подключения к телевизору по интерфейсу HDMI.
7. Разъем подключения блока питания. GS 8306 появился летом 2012 г., став одним из наиболее компактных устройств «Триколор ТВ». Модель позволяет просматривать пакет телеканалов высокой чёткости «Максимум HD».

Внешний вид

• входной и выходной антенные разъёмы LNB IN и LNB OUT;
• разъём RCA-выхода композитного видеосигнала;
• разъёмы RCA-выходов правого и левого каналов звука;
• USB-порт;
• HDMI-разъём;
• разъём для источника питания 12 В.

Начинка

Центральный процессор Neotion NP6+ предназначен для бюджетных MPEG 4 устройств стандартного разрешения (SD) и высокой чёткости (HD) и поддерживает использование защищенной технологии обмена данными. Микросхема не требует дополнительного радиатора, так как её нагрев не превышает 45 °C. Системная плата ресивера вмещает две планки оперативной памяти DDR2 по 512 Мб.

ПЗУ — на основе флеш-памяти объёмом 16 МБ. Поддерживается скорость обмена данными до 35 Мб/с. Есть микросхема EEprom-памяти 24C08RP объемом 8 Кб, используемая для хранения важных параметров системы. В приёмном тракте представленного ресивера использован блок DVB-S/S2 тюнера Serit SP2230 MVb. Во входной части блока используется микросхема тюнера Montage Technology M88TS2022.

Демодулятор построен на чипе Montage Technology M88DS3103.

Отличительные особенности блока тюнера:

• петлевой ВЧ-выход;
• режим автоматического определения параметров вещания;
• функции слепого поиска и

Контроллер интерфейса HDMI выполнен на микросхеме Analog Device ADV7520, поддерживающей HDTV-формат видео, со встроенным модулем шифрования HDCP. Картоприемник размещён на отдельной плате и имеет дополнительные пластиковые направляющие.

Питание LNB управляется регулятором Allegro A8293, который формирует до 8 уровней напряжения тональностью 22 кГц и контролирует потребление нагрузки.

Регулятор управляется по шине I2C. На плате есть место для подсоединения слота SD-карт и дисплея фронтальной панели, зарезервированное для следующих моделей ресивера. Питание приёмника осуществляется при помощи адаптера постоянного тока напряжением 12 В и током 2 А. Также на плате находится предохранитель 2 А.

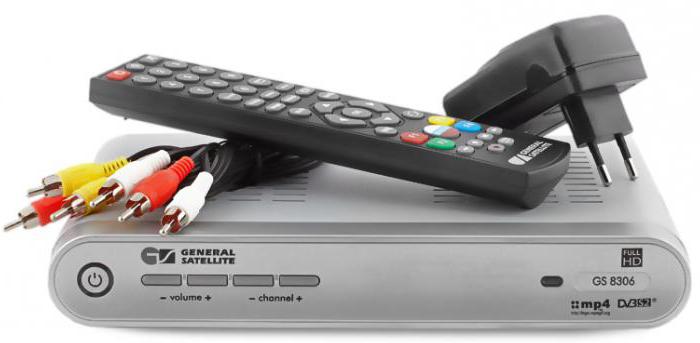

Комплект поставки

У GS 8306 пульт ДУ такой же, как и у других спутниковых тюнеров «Триколор ТВ». По мнению пользователей, он лёгок и удобен, т. к. кнопки управления сосредоточены в центре. Есть кнопки вызова информационных и других функций провайдера: «ТВ Почта», «ТВ Чат», «Заказать фильм». «Вх.Сигн» используется для переключения сигнала между HDMI- и CVBS-интерфейсами. Питают ПДУ 2

В комплект входит также брошюра «Триколор ТВ» и руководство по эксплуатации.

Подключение

Для обозначения режима работы GS 8306 используется подсветка, которую создают 2 светодиода. Режим индикатора определяется последовательностью их включения. Эти режимы следующие:

• Свечение отсутствует — тюнер выключен. Однако у ресивера есть дежурный спящий режим, в котором индикация отсутствует. Вход и выход в него производится кнопкой Standby.
• Непрерывное свечение — приёмник загружается после включения или выхода из дежурного режима. Если тюнер GS 8306 не включается, горит индикатор, то, скорее всего, он находится в режиме загрузки.
• Мигание индикатора — дежурный режим. Переход в состояние просмотра происходит путём нажатия кнопки переключения каналов фронтальной панели.
• Светится нижняя часть индикатора — рабочий режим, происходит подача сигнала на HDMI-интерфейс.
• Светится верхняя часть индикатора — рабочий режим, сигнал идёт на CVBS-разъем.
• Одновременная подача сигнала на интерфейс HDMI и CVBS-разъем невозможна. Во время первого включения приёмника видеосигнал поступает на разъём RCA/CVBS по стандарту 576i.

Аудиосигнал поступает на выходы RCA независимо от интерфейса.

Сброс установок приёмника GS 8306 не окажет влияния на режим видеовыхода. Отсутствует управление разрешением на выходе HDMI — подается только 1080i. Это может усложнить использование тюнера с телевизорами, работающими в режиме 720 p.

Нажми! gs 8306 после обновления, ремонт!

Gs 8306 после обновления перестал включаться совсем. Может на дисплее горят оба светодиода и далее приемник висит. Все это говорит о том, что приемник потерял загрузочные сектора, попросту -сломался. Если в результате диагностики подтвердилось, что дело во флеш памяти, то делаем процедуру по восстановлению нашего приемника в рабочее состояние.

Разбираем приемник, готовим нашу главную плату к ремонту.

gs 8306 после обновления перестал включатся.

Если есть необходимость, то чистим главную плату от пыли и других загрязнений.

Gs 8306 ремонтируем.

Берем флюс, наносим на контакты микросхемы. Все контакты должны быть покрыты для того, что бы легче можно было снять нашу микросхему с главной платы.

Gs 8306 снимаем флешку.

Включаем паяльную станцию, берем фен и начинаем прогревать элемент, который нам нужно снять. В этом ремонте нас интересует W25Q128BV.

После того, как мы сняли микросхему с главной платы, приступаем к программированию. Для этого нам нужен программатор и соответствующая панелька — переходник.

Ремонт W25Q128BV на 8306.

Вставляем в программатор, включаем программу. Смотрим что бы прибор опознал нашу флешку.

программирование W25Q128BV на чиппрог 48

Если все в порядке и контакт хороший, то можно заливать новый дамп в память микросхемы. ChipProg-48 во время работы будет показывать в каком он состоянии, если будет ошибка, то будет гореть красный индикатор.

ChipProg-48 программирование 8306

После того, как все прошили, монтируем микросхему на плату. Сначала наносим флюс.

Делаем 8306 после неудачного обновления.

Когда все припаялось, ждем пока все остынет. Берем переднюю панель, подключаем питание. Наш приемник начинает работать! Проверяем наш приемник во всех режимах.

Если еще остались вопросы, то можно посмотреть наш ролик, в котором мы все показали наглядно! Главное — помните, если вы не уверены в своих силах, то отнесите сломанный приемник в сервис центр!

Источник: erfa.ru

Настройка и прошивка ресивера 8306 Триколор

У известной в России компании Триколор представлено несколько моделей интересных ресиверов, где важную роль играет GS 8306. Продается данный приёмник с 2012 года, представлен в черном и серебристом вариантах. Отличается от других моделей небольшими габаритами, для подключения предусмотрено множество разъемов, для лучшей безопасности и защиты от перегрева устанавливаются отверстия для вентиляции.

Производитель предлагает полноценную комплектацию, которая поможет подключить и настроить устройство. Внутри можно обнаружить инструкцию по эксплуатации, изучив которую можно не только подключить устройство за считанные минуты, но и выявить основные её поломки и способы диагностики. Старайтесь не потерять инструкцию пользователя, ведь в случае её отсутствия ресивер не примут по гарантии.

Правильное подключение ресивера 8306

1. Установка антенны. Производитель и правила монтажа предполагают установку кронштейна под антенну с южной стороны. Перед процедурой убедитесь, что будущему сигналу антенны не помешают деревья, возвышенности и прочие препятствия.
2. Далее проводится кабель, который будет подключен к ресиверу. Для этого придётся сделать отверстие в стене в ближайшем к устройству месте.
3. Этап третий — подключите проведённый с антенны кабель к ресиверу, а именно ко входу LNB IN.
4. Теперь можно подключить ресивер к телевизору: делается это благодаря кабелю HDMI (данные входы имеются на всех современных телевизорах).
5. Чтобы звук и изображение правильно работали, подключите кабели с помощью RCA таким образом, чтобы цвета на кабелях и входах соответствовали.
6. Убедитесь ,что смарт-карта установлена, и подключите блок питания.

Если у вас не включается ресивер 8306 Триколор, то причин может быть две:

1. В первом случае вы просто неправильно произвели монтаж согласно инструкции.
2. Во втором ваше устройство было изначально нерабочим или бракованным.

Если же ваше устройство раньше работало, но теперь не включается, придётся обратиться к мастеру.

Сообщение «Нет сигнала»

Информация об отсутствии сигнала может свидетельствовать о разных причинах неисправностей. Рассмотрим основные:

1. Может означать проведение регламентных работ оператором телевещания. В этом случае, происходит временное отключение абонентов, которое длится несколько часов. Обычно Триколор предупреждает о таких мероприятиях заранее.
2. Механическое разъединение кабеля между приставкой и антенной. Размыкание чаще происходит в месте переходника. Найдите это соединение, его повторное включение не представляет сложности.
3. Произошло смещение или повреждение антенны. Даже при минимальном изменении положения спутниковой антенны, телевидение может отключиться, либо из пакета исчезнут некоторые каналы. В этом случае, совет один – вызывайте сервисную службу для новой установки и настройки. Если же антенна имеет следы механических повреждений, то потребуется произвести ее замену.
4. Сломался конвертер. Триколор не будет показывать, если вышел из строя этот важнейший элемент. Стандартный срок эксплуатации устройства от года до трех лет. Хотя, нередки случаи, когда даже самый незамысловатый конвертер, работавший «день и ночь», на протяжении 5 лет, продолжает работать как новый и не думает отключаться.
5. Что-то препятствует приему. Актуально для плотной городской застройки. Иногда пропадают каналы, присутствуют помехи, или ресивер просто не находит устойчивого сигнала. Проблема решается переносом антенны на более открытое место.
6. Системный сбой или поломка ресивера. Будь у вас в эксплуатации «старый добрый» GS 6301, «работяги» из серии GS 8300 или новейшие GS b211 и GS b520, помните – техника имеет особенность вырабатывать свой ресурс. Практика показывает, что, если ваш приемник начинает путать каналы или имеет обыкновение неожиданно выключаться, чинить его не стоит. Купите новый – больше сэкономите.

Первое, что нужно сделать в этом случае, — убедиться в наличии базового пакета Триколора. Когда одни каналы работают, а другие нет, обычно дело в оплате. Почти всегда, телекомпания предупреждает абонента об истечении сроков. Собственный баланс можно посмотреть в Личном кабинете на сайте поставщика услуг.

Если все в порядке, попробуйте выключиться и, через некоторое время, снова включиться. Если не поможет, звоните в Техпомощь.

Почему не работает ТВ при схожих «симптомах», иногда объясняется отсутствием контактов в слоте смарт карты.

Произведите ее перезагрузку, вытащите и вставьте на прежнее место. Методика срабатывает весьма часто.

Правильная настройка ресивера GS 8306

1. Подключите ресивер к сети. Убедиться, что он работает, можно в случае, если начнётся запуск «Мастера установок».
2. Первым делом выберите язык.
3. Чтобы подключиться к подходящим каналам, выберите ваш регион. На основе его будет произведён поиск тех каналов, которые действуют в вашем регионе.
4. После выбора региона начинается автоматический поиск.
5. Если поиск выдал вам мало результатов или не выдал их вообще, повторите процедуру. Это можно сделать, перейдя в меню на раздел «Поиск Каналов».

Триколор HD с ресивером GS 8306

Здравствуйте. Совсем недавно появился новый комплект Триколор ТВ с HD каналами, на базе нового ресивера GS 8306. Цена комплекта немного подросла, кроме того подросла абонентская плата, теперь она будет составлять 900 рублей в год, не много с учетом того, что добавилось 25 HD каналов. Платой за просмотр, Триколор как всегда радует, но качество оборудования, как и прежде, на низком уровне. Это видно сразу, не вооруженным глазом, при вскрытии коробки, ресивер не стоит тех денег, за которые его продают. При более подробном знакомстве становится понятно, что аппарат весьма ограничен в возможностях

При включении, видно, что интерфейс похож на GS 8302, и действительно эти аппараты похожи, я бы сказал, что 8302 даже лучше, так как там есть эфирный модулятор. Новый цифровой спутниковый HD ресивер GS 8306 со встроенной системой условного доступа DRE 3.0ADEC, имеет «странный», как мне показалось не приглядный дизайн овальной формы. Слот для смарт-карты выполнен в виде отверстия с боку, скрытый вариант как у предшественников, конечно, был лучше. Кроме этого, из очевидных недостатков сразу же заметно отсутствие дисплея на передней панели, который в ранних моделях информировал о времени и номере канала.

Внешний блок питания и пульт остались без изменений как на моделях GS 8302 и GS 8304. На задней панели имеются антенный вход и выход, USB разъём, композитный выход, он же AV и выход HDMI. Впереди есть кнопки переключения каналов, регулирования громкости и кнопка включения выключения со встроенными светодиодами белого цвета для индикации.

Характеристики GS 8306:

• Главный процессор: Neotion NP6
• FLASH память: 16 МБайт
• Оперативная память: 128 МБайт, DDR2
• Графический интерфейс: 256 цветов, полноцветный
• Диапазон частот: 950 MГц — 2150 MГц
• Уровень входного сигнала: -65 .. -25 дБмВт
• Входное сопротивление: 75 Ом
• Питание конвертера и поляризация: Вертикальная поляризация: +13 ± 0,5 В
• Горизонтальная поляризация: +18 ± 0,5 В
• Ток: 500 мА макс.
• Управление переключением диапазона: 22 кГц
• Модуляция: DVB-S: QPSK и DVB-S2: QPSK, 8PSK
• Входная скорость потока: 2 – 45 Мсимв./с для DVB-S, не менее 30 Мсимв./с для DVB-S2
• FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,7/8, 8/9, 8/10; 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Поддерживаемые виды поиска каналов: Сетевой
• Телетекст: VBI (ETS300472) и DVB
• Субтитры: DVB
• Таймер: Есть
• Электронный гид: Есть. Стандарт ISO–8859-5
• Языки меню: Русский, Английский
• Декодируемые форматы: MPEG-2, [email protected] (ISO/IEC 13818) MPEG-4 (H.264), [email protected] (IEC 14496-10)
• Управление внешними устройствами: нет
• Видео разрешение: до 1920х1080i
• Декодирование аудио: MPEG-1 layer 1, layer 2 (ISO 13818-3)
• Режим аудио: моно/стерео
• Входные разъемы: IEC 169-24, один петлевой выход
• Выходные разъемы: 3хRCA, HDMI
• Интерфейсные разъемы: USB
• Встроенная система условного доступа: DRE Crypt версии 1, 2 и 3
• Слот для смарт-карт: Есть
• DVB Common Interface: Нет
• Входное напряжение: 220 (+22/-33) В, 50 Гц
• Потребляемая мощность: не более 25 Вт
• Габариты (мм): 250×180×44
• Вес (нетто): 1 кг
• Рабочая температура: От 5°C до 40°C
• Кнопки управления: Power ON/OFF, Channel ▲/▼, Volume ▲/▼
• Индикация: 2 диода белого цвета вокруг кнопки Power ON/OFF

Для использования HDMI в настройках ресивера нужно переключить режим с SD на HD. Ручной поиск и сортировка каналов отсутствуют, есть лишь организация фаворитных списков, это конечно является существенным недостатком. Отсюда соответственно напрашивается вопрос: почему так дорого? За что такая цена? За DRE 3.0 и HDMI?

Прошить ресивер Триколор 8306

Необходимость в прошивке ресивера бывает вызвана множеством причин, где самыми банальными считаются:

• появление мерцания изображения;
• исчезание картинки и звука;
• частая потеря сигнала и т. д.

Одним из наиболее простых и популярных способов прошить ресивер является процедура обновления ПО.

1. Первым делом вы скачиваете и загружаете на носитель обновлённую прошивку.
2. Далее подключаете носитель к приемнику, выключите и снова включите ресивер. Это действие приведёт к тому, что в ближайшие 30-40 секунд на телевизоре появиться изображение о том, что началось обновление ПО с носителя.
3. По завершении процедуры вытягиваем флэшку и перезапускаем ресивер.

Учтите, что с новым ПО ваши старые настройки будут сброшены до заводских, поэтому придётся снова установить новые.

Инструкция по обновлению ПО Триколор GS 8305 и GS 8306

Чтобы обновить программное обеспечение ресивера, необходимо совершить следующие действия:

1. Достать шнур электропитания ресивера из розетки, потом снова включить приёмник в сеть. Это нужно для полной перезагрузки.
2. Переключить ресивер на канал «Инфоканал «Триколор ТВ». Через пару секунд на экране телевизора появится сообщение о необходимости обновления программного обеспечения ресивера, в теле сообщения будет значиться: обновить программное обеспечение? И варианты ответов: да и нет, следует нажать на «Да».

Если на экране телевизора через 5 минут не появилось это сообщение о необходимости обновления программного обеспечения, абонентам необходимо сбросить установки ресивера к заводским:

• нужно зайти в «Меню» ресивера;
• перейти по опции «Настройки»;
• из списка выбрать«Заводские установки»;
• на пульте нажать «ОК».

После получения согласия на обновление на экране начнут появляться служебные сообщения о процессе обновления программного обеспечения ресивера.

Обновление программного обеспечения занимает в среднем пять минут.

Когда обновление завершится, ресивер перезагрузится и включится в режиме «Мастер настройки».

На начальном этапе «Мастера настройки» абонентам будет предложено выбрать язык меню и провайдера. Нужно выбрать из списка «Триколор ТВ Центр», после этого можно приступить к следующему шагу. Когда окончится поиск теле и радиоканалов «Триколор ТВ», нужно будет убедиться, что версия программного обеспечения ресивера изменилась на 1.1.001. Чтобы это сделать, нужно пройти несколько шагов:

• зайти в «Меню»;
• перейти по «DREИнфо»;
• далее — «Статус»;
• после перехода проверить значение ПО можно в третьей строчке.

Если версия программного обеспечения ресивера не изменилась (нужно сверить со старой, которая заведомо была записана на листочек), абонентам необходимо выключить и включить ресивер на телеканал «Инфоканал «Триколор ТВ» и повторить процедуру обновления сначала.

Источник: pokemon-world.ru
