Микроволновые печи в современном мире имеют несколько функций. Они умеют не только разогревать еду, но и готовить ее, используются для разморозки продуктов. Отличаются они по ряду параметров и среди прочих по типу управления. По последнему критерию выделяют три варианта: механическое (поворотные переключатели), электронное посредством кнопок или сенсорной панели. Наиболее современным считается последний вариант – устройство визуально выглядит приятнее, поэтому порядка 70% всех СВЧ получают именно такой тип управления.
Ремонт сенсорной панели микроволновой печи Samsung MW73ER
Сенсорное управление микроволновкой
Сенсор – это пленка из нескольких слоев, которая на наружной стороне имеет нарисованные, но не ощутимые тактильно кнопки, а под ними находится дорожка, способная проводить ток. Нажатием на нарисованную кнопку пользователь фактически нажимает на некоторый участок данной дорожки, что и запускает выполнение действия. Вся эта электроника чувствительна и боится небрежного или грубого обращения. Основные причины поломки:
- повреждение токопроводящей дорожки;
- залипшие контакты сенсорного слоя;
- поломка шлейфа в месте соединения панели управления с блоком управления.
Еще одна причина, по которой сенсор может не работать – грязь. На кухне это актуальная проблема: часто во время готовки панели приходится касаться жирными руками. Если сенсор не реагирует из-за грязи, то достаточно прочистить его влажной тряпкой, чтобы устройство заработало.
Сегодня мы попробуем продлить жизнь микроволновой печи Samsung G2739NR. Сбой в работе возникает как правило после 3-5 лет эксплуатации и выражается в отказе кнопок управления с выводом на табло ошибки «5Е» или «SE». При этом также возможны случаи самопроизвольного включения и отключения печи.
С данной проблемой автор обратился в ближайший сервис по ремонту бытовой техники, где мастер за 1 час произвёл ремонт всего за 1000 рублей. Однако возвратившись домой автор обнаружил всё те же проблемы. Микроволновка была возвращена в сервис, где мастер опять произвёл некие ритуальные действия. Забрав печь через некоторое время обнаружились те же ошибки.
На справедливый вопрос: а в чём собственно состоял ремонт, мастер отвечал, — я её ремонтировал! Вот видишь — работает! И правда, печь у мастера вела себя исправно. Автор даже показал видео, где печь переставала работать, на что мастер признал что видимо нужно менять сенсорную панель. Заказывайте панель, а мы поменяем, резюмировал он.
Как найти выводы «Старт» и «Стоп» на панели управления микроволновой печи?
Ошибки и сбои печи вероятнее всего связаны с залипанием сенсорных клавиш. Забрав свои кровные 1000 рублей автор решил попробовать своими руками восстановить работоспособность сенсорной панели, ведь в случае неудачи он ничего не терял.
Итак приступим к ремонту. Отключаем микроволновку от сети. Сенсорная панель состоит из лицевой обложки с рисунками кнопок и двух мембранных пленок с дорожками и контактами.
Небольшим острым ножом с тонким лезвием поддеваем сенсорную плёнку стараясь расслоить мембрану без повреждений. Начинать нужно от левого нижнего либо верхнего угла. Спешить здесь не нужно, важно не повредить шлейф.
Расклеив мембрану нам нужно проверить работоспособность панели, для этого с помощью небольшого проводочка последовательно замыкаем контакты и смотрим на работу микроволновки. Не забудьте поставить во внутрь печи стакан с водой. Если всё функционирует как и должно, приступаем непосредственно к восстановлению сенсорной панели.
Отключаем от сети. Контакты протираем спиртом, можно их дополнительно обработать мягким карандашом. Для увеличения расстояния между контактами проклеиваем места вокруг с помощью кусочков изоленты. Здесь автор, нужно признаться перестраховался, и наклеил по два слоя изоленты друг на друга. После проверки пришлось один слой изоленты убрать.
Аккуратно возвращаем верхнюю часть мембраны на место, включаем в сеть и пробуем нажимать на кнопки. Если какие-то кнопки не реагируют или нажимаются с трудом, снова отключаем сеть, расслаиваем мембрану, вокруг данных контактов убираем изоленту.
Таким образом добиваемся что бы все кнопки срабатывали как им и положено. Мы не стали склеивать панель с помощью суперклея, край нижней панели мы закрепили с помощью небольшого самореза.
Мембрана будет со временем и дальше продавливаться что может привести к повторному ремонту, но надеемся на полгода её хватит. Спасибо, что дочитали до конца!
| ВНИМАНИЕ! Все материалы, представленные на сайте, принадлежат сайту mastertim.ru и написаны для людей. Полное или частичное копирование текста и (или) изображений, размещение на других сайтах, использование в своих корыстных целях, ЗАПРЕЩЕНО! |
Похожие статьи:
Как починить систему управления
Выполнить ремонт панели управления не очень сложно. Чтобы это сделать, необходимо иметь следующие инструменты:
- отвертки;
- нож;
- изолента;
- спирт;
- клей с высокой токопроводимостью;
- мультиметр.
Перед началом ремонта микроволновка обязательно должна быть отключена от розетки, но даже при таком условии нельзя забывать о том, что некоторые элементы способны накапливать ток. А значит, действовать нужно аккуратно. Все инструменты должны иметь ручку из материалов, которые не проводят электричество.
Чтобы починить сенсор, следует придерживаться инструкции.
- На передней панели и дне необходимо выкрутить все болты.
- После этого панель должна легко сняться.
- Необходимо выкрутить все болты, удерживающие защитную панель системы управления.
- Сенсорная панель соединяется с блоком управления посредством шлейфа. Его нужно отсоединить.
- Сенсорная панель поддевается ножом и снимается. Она представляет собой пленки из нескольких слоев.
- Верхний слой необходимо подцепить канцелярским ножом и аккуратно снять. Это защитный слой, который закрывает токопроводящую дорожку.
Разобранный сенсор СВЧ
Если повреждена токопроводящая дорожка, то ее нужно осмотреть на предмет повреждений и окислений. Особенно внимательно стоит осматривать те места, где находятся поломанные кнопки. Для ремонта следует сделать следующее.
- Поверхность обеззараживается спиртом.
- Сверху тонким слоем наносится клей.
- После полного высыхания все дорожки необходимо прозвонить мультиметром, чтобы убедиться в проводимости ими тока.
- Микроволновая печь собирается в обратном порядке.
Если залипают контакты, то в этом виновато склеивание пленки из-за чрезмерных нажатий. Обычно это случается с наиболее популярными клавишами – старт, стоп, переключатели режимов. Чтобы это исправить, необходимо восстановить расстояние между слоем защиты и токопроводящим. Для этого делают следующее.
- Обе пленки следует обеззаразить.
- Одну из них изнутри оклеивают изолентой. При этом места, где находятся контакты, должны остаться открытыми.
- Проводится сборка устройства. Затем проверяются ранее неработающие кнопки на работоспособность.
Шлейф сенсора СВЧ
Если у СВЧ не работают все кнопки или дисплей, то высока вероятность поломки шлейфа. Он мог просто отсоединиться или разрушиться из-за окисления, чрезмерных физических воздействий. Если произошло первое, то шлейф просто заново подсоединяется. Если края были повреждены, то их аккуратно срезают, и все подсоединяется заново. При установке шлейфа на место его можно промазать клеем, но следует учесть, что контактные площадки должны остаться без клея.
Как работает сенсорная панель?
Перед тем, как перейти к непосредственному ремонту сенсорных кнопок микроволновки, давайте определим, как же они функционируют.
Сенсорная клавиатура микроволновки — простое устройство, состоящее из двух пленочек. На каждой из них симметрично расположены контактные площадки, соединенные токопроводящими дорожками. Когда Вы нажимаете на кнопку, пленки прижимаются, контакты соприкасаются, возникает импульс, который по проводящим дорожкам поступает к мультиметру.
Получается, никаких сложных процессов не происходит, а значит бояться тут нечего — заменить сенсорную панель можно и самостоятельно. Главное при этом — выбрать правильную панель. Но и тут наш магазин приходит Вам на помощь и предлагает широкий выбор конструктивных элементов для микроволновок всех известных производителей.
Причины выхода из строя блока управления микроволновки
Ремонт панели управления микроволновой печи осуществляется при следующих ситуациях:
- Поломка таймера. Мастера отмечают, что частая причина такого сбоя – выход из строя редуктора, зубьев в пластмассовых шестернях.
- Поломка микродвигателя. Такое бывает не часто. Причина сбоя может крыться в сгорании контактов. Сломанный микропереключатель заменяется на новый, а неработающие основные контакты зачищаются.
- Неполадки клавиатуры. Сомнения в поломке клавиатуры возникают в том случае, если реагирование при нажатии на изображение кнопок или вообще нет, или не соответствует ожидаемому. Типичными признаками такого сбоя является пропадание контакта в соединительном разъеме, обрыв проводящих дорожек.
- Неполадки индикатора. Данная деталь не подлежит ремонту, ее просто заменяют на новый.
- Неправильное включение симистора. Причина – поломка одного из плеч диодного моста, который питает цепь управления.
Причины, провоцирующие скорейшую поломку сенсора
Конечно, со временем контакты на клавиатуре стираются и перестают так чутко реагировать на нажатия, как в самом начале работы, однако внешние факторы могут ускорить этот процесс.
Прежде всего, это грубое обращение. Как показывает практика, 50% пользователей нажимают на кнопки микроволновки намного сильнее, чем это требуется. А ведь сенсор не терпит грубого обращения! Сильное давление приводит к тому, что кнопка просто “проваливается” и перестает реагировать на прикосновения. Вывод достаточно прост: будьте аккуратны со своей техникой.
Также не стоит забывать, что сенсорная клавиатура основывается на работе электричества, а значит частые скачки напряжения сети приводят к перегоранию контактов. Если Вы знаете, что в доме нередко возникают проблемы с электричеством, позаботьтесь о том, чтобы микроволновка была подключена к сети не напрямую, а через сетевой фильтр. Таким образом, перепады напряжения будут нивелироваться, а значит микроволновка прослужит намного дольше.
Эти простые советы могут помочь Вам уберечь себя от лишней головной боли, связанной с поломкой микроволновой печи.
А точно ли клавиатура сломалась?
Ваша микроволновка не отвечает, когда Вы нажимаете на кнопки? А уверены ли Вы в том, что проблема кроется именно в них? Из раза в раз повторяются ситуации, при которых замена клавиатуры микроволновки не меняет ситуацию, и устройство все также не выполняет необходимые действия.
Все дело в том, что за эффективность отклика устройства на нажатия клавиш дисплея отвечает как сама электронная панель, так и микроконтроллер. Согласитесь, если даже панель будет идеально производить сигнал, без качественной его обработки микроволновка не сможет начать работу.
Чтобы предотвратить ситуации бесцельной замены сенсорной клавиатуры, мы рекомендуем Вам поступать следующим образом. Как только возникают неполадки в работе дисплея, разберите устройство, чтобы добраться до платы. Далее Вам нужно при помощи мультиметра проверить весь микроконтроллер на наличие вышедших из строя компонентов. Если хоть один из участков не отвечает, придется заменять всю плату. Если же никаких проблем с платой не обнаружено, можете смело заказывать новую сенсорную панель и устанавливать ее на место старой.
Ремонт сенсорных микроволновок без посторонней помощи
Перед началом ремонта СВЧ печи обесточьте устройство. Но, несмотря на отключение подачи электричества, проводите работы с особой осторожностью, так как некоторые элементы системы могут сохранять заряд и выдавать его даже в выключенном состоянии.
Микроволновка самсунг не работает сенсорная панель
Bragin Варочные панели 153 просмотра Вопрос задан 1 год назад
Ответов на вопрос: 57
Moisey 1 год назад
Ремонт от 1000 до2700 руб.
Ershov 1 год назад
смотря что делать. или ремонт вашей панили то в районе 1500,если подлежит восстановлению. Если не подлежит,то работа 1000р + сенсорная панель.
Alfi 1 год назад
Возможно проблема в мембране сенсорной панели управления.
Danila 1 год назад
Надо менять модуль по ремонту 2500р.
Morozov_Egor 1 год назад
2800р с учетом новой панели
Kuzneczov_Rostislav 1 год назад
У вас сенсорная панель на графитовой основе, скорее всего было попадание влаги. Можете попробовать сами восстановить её. Разобрать эту панель, расклеить два слоя и восстановить дорожки клеем «контактол».
Nikolaev_Anatoliy 1 год назад
Либо электроника сломалалась в блоке управления, либо не приходит сигнал с какого-нибудь датчика, разрешающего нажатие кнопки СТАРТ
Petrov_Kirill 1 год назад
У Вас модель с механическим управлением. Если не функционирует поворотный выключатель таймера, то надо его просто заменить.
Marina 1 год назад
проблема в сенсоре, ремонт 1500р
Averkiy 1 год назад
Потому что в данной СВЧ, отсутствует кнопка «Старт», нельзя нажать на то , чего нет!
Kudryavczev_Nikolay 1 год назад
Что-то надо делать. Если вы указали правильно модель (просто фото микроволновки и номер модели не совпадают), то нужно менять или ремонтировать сенсорную панель. Обычно ошибка SE на индикаторе. Но могут быть и другие причины. Необходимо всё проверить при помощи вольтметра.
Лучше всего позвонить в центр техобслуги.
Ponomaryov_Andrey 1 год назад
Добрый день!
указанная модель не имеет сенсорной панели, у нее механическое управление и нет кнопки старт, соответственно смотреть этот механизм, если же допустили ошибку в модели, то менять сенсорную панель!
Vyacheslav 1 год назад
Если управление сенсорное, вероятно проблема с самим сенсором. Или к тому же могут сломаться микровыключатели, их там 3-4 штуки, какой то мог навернуться, т не замыкается. так же может быть крючок двери, отломился и не замыкает те самые микровыключатели.
Komissarov_Nikolay 1 год назад
Добрый день.
В основном тут две трудности могут быть, сломались концевики на микроволновой печи либо неисправна сама сенсорная панель. Стоимость ремонта около 1200 рублей.
Mar 1 год назад
Либо сенсорная панель, либо не срабатывает датчик на закрытие дверцы,т.к. если она не закрыта кнопка старт не нажимается
Larisa 1 год назад
Разберите сенсорную панель предельно аккуратно и прочистите.
Kolesnikov_Denis 1 год назад
Вероятней всего сбой модуля управления, в 90 процентах случаев они ремонтируются, цена ремонта от 1500 тысяч рублей.
Lihachyov_Stanislav 1 год назад
снимите сенсорную панель и почистите и проверьте микровыключатели
Zmiev 1 год назад
Кнопки сенсорные, восстановление панели от 800 р., если не восстанавливается, замена сенсорной панели целиком. Требуется диагностика, возможно нарушение цепи питания.
Zhdanov 1 год назад
Здравствуйте. Восстановление 500р. Не факт, что получится, в этом случае замена панели около 2200р. Возможно, что дело не в кнопке. Требуется диагностика.
Aaro 1 год назад
У нас 2880руб. (всё полностью вместе с деталью). Также можно попробовать восстановить: от 600руб.
Evdokimov_Innokentiy 1 год назад
Ремонт сенсорной панели от 500 рублей, замена от 2000.
Mishin_Vyacheslav 1 год назад
Требуется диагностика — неизвестно , придется менять отдельно кнопку или панель целиком.
Vladimirov_Rostislav 1 год назад
Здравствуйте. Токопроводящие дорожки, возможно, развалились. Нужно посмотреть — чаще всего можно восстановить, но, возможно, требуется замена панели.
Komissarov_Nikolay 1 год назад
Варианта 2
1. Разобрать и почистить кнопки, если в них дело.
2. Заменить сенсорную панель если не получилось первое.
3. Главное нужна детальная диагностика с разбором и прозвонкой контактов.
Orehov_Vyacheslav 1 год назад
Частая проблема сенсоров микроволновок, решается полная замена сенсорной панели.
Pavlov_Viktor 1 год назад
Возможно блокировка от детей стоит, либо кнопки требуют замены.
Noskov_Roman 1 год назад
Он у вас наверное всего в жиру, попробуйте прочистить, если это не будет эффективно, то сенсор под замену
Zuev_Mihail 1 год назад
Необходим ремонт или замена сенсорной панели.
Osipov 1 год назад
Может быть включился детский замок, а возможно сломалалась. Надо искать и устранять причину.
Kiselyov_Oleg 1 год назад
Для выяснения неисправности, необходимо прозвонить цепи питания, выявить вышедшие из строя компоненты, заменить их, диагностика бесплатно. Ремонт от 900 до 3700 рублей. Запасные части в наличии, ремонт за один день.
Semyonov_Vladimir 1 год назад
Здравствуйте, возможно с какого-то датчика не поступает сигнал готовности, из-за этого нет запуска нагрева. Надо делать диагностику
Gusev 1 год назад
Причина в плохом контакте, необходимо произвести чистку контактов. Тоже может быть причина в дверце, если сломался крючок двери и от него не идёт сигнал, может не запускаться разогрев, так как, будет блокироваться из-за открытой дверцы.
Ershov_Timur 1 год назад
Если управление сенсорное, вероятно проблема с самим сенсором. Или к тому же могут сломаться микровыключатели, их там 3-4 штуки, какой то мог навернуться, т не замыкается. так же может быть крючок двери, отломился и не замыкает те самые микровыключатели.
Ignatev_Maksim 1 год назад
Необходимо почистить плату управления спиртом
Timur 1 год назад
Еще можно заменить или отремонтировать сенсорную панель. Бывает достаточно вынуть из разъема и вставить обратно шлейф панели.
Losev 1 год назад
Нужно заменить кнопку или сенсорную клавиатуру.
Roman 1 год назад
У вас окислились контакты, нужно их прочистить и все начнет работать
Uvarov_Danila 1 год назад
Возможна скопился жир под панелью, требуется разобрать и почистить, лучше доверить это дело специалистам
Sofiya 1 год назад
Надо чинить плату процессора и проверять сигналы с датчиков, которые могут блокировать включение печи
Arkadiy 1 год назад
теперь проверка сигналов от основной платы требуется
Muravyov_Kirill 1 год назад
Иногда, прежде чем менять панель достаточно почистить разъём и всё начинает работать. Менять клавиатуру вовсе не обязательно. Опытные мастера это знают. Или на худой конец, перед заменой, подставляют в условиях мастерской заведомо исправную клавиатуру без наклеивания и проверяют её работу.
Kuzmin_Grigoriy 1 год назад
Неисправность модуля управления
Turov 1 год назад
Добрый день, если все ниже перечисленные способы не помогли то только менять сенсорную панель на новую, заказать можете у нас.
Davydov_Vitaliy 1 год назад
Всё дело в плате управления — либо ремонтировать, либо менять.
Bernov 1 год назад
Могли бракованную поставить или не зачистили поверхность, так же проверяйте плату на наличие неисправных компонентов.
Urusov 1 год назад
Проверьте цепи питания, а на плату, далее на кнопку питание вообще приходит? на кнопку точно нет, а по плате что, необходим осмотр, прозвон компонентов.
Nekrasov 1 год назад
Проблема в сенсорной панели ее нужно заменить.
Это можно реализовать у официалов.
Vlezkov 1 год назад
В таком случае поможет только замена.
Step 1 год назад
Добрый день, меня зовут Вадим!
смотреть блок управления, возможен момент того, что просто нет питания и проверить предохранитель нужно!
Rusakov 1 год назад
Требуется прозвон цепей питания, и устранение проблемы, ремонт от 900 рублей.
Stanislav 1 год назад
Чтобы дать точный ответ по вашей проблеме нужна диагностика,либо с панелью управления беда либо сам модуль
Suzin 1 год назад
Вполне вероятно что не работает сам механизм кнопки.замена вам обойдется в 1000р
Merkushev 1 год назад
Попробуйте разобрать панель управления и прочистить контакты, если это не будет эффективно проверяйте плату управления на наличие неисправных компонентов.
Fomichyov_Oleg 1 год назад
В основном тут две трудности могут быть, сломались концевики на микроволновой печи либо неисправен сам переклю чатель кнопки. Стоимость ремонта около 1000 рублей.
Vladimir 1 год назад
Возможно микровыключатели сломались, если управление сенсорное, может и сам сенсор, может быть крючок двери, который замыкает микровыключатели, а может и сам блок управления, нужно разбираться.
Lev 1 год назад
нужно смотреть контакты кнопки, если это пленка, то требуется замена
Источник: ispravimo.ru
Studio

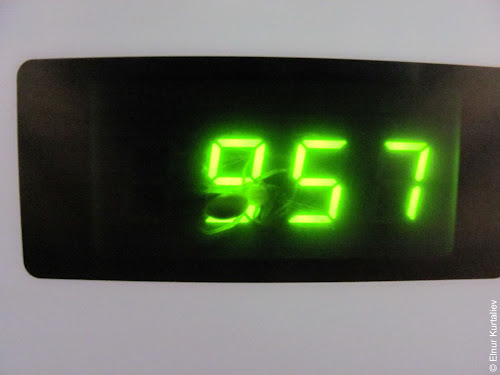

В мою микроволновку забрался паук, но не камеру готовки, а в панель с кнопками под окошко на экране. И там этот паук и сдох, закрыв собою часть цифр. Не везти же его в сервис из-за такого пустяка. Пришлось разобрать самому.
Разбирается она, как оказалось не сложно.

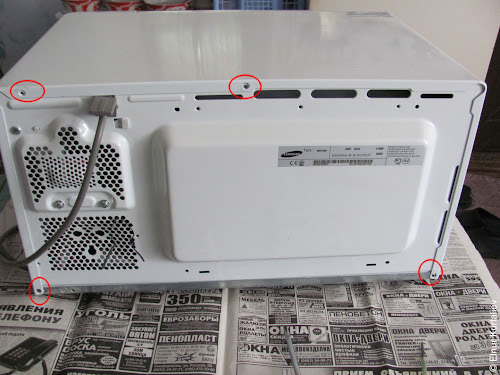

Для этого сзади откручиваются четыре шурупа.
И один шуруп сбоку. И можно снимать основной кожух.
Внутри микроволновки возле электроники было чисто.
Дальше нужно было снять панель управления. Она крепится тремя винтами к корпусу. Один из этих винтов фиксирует заземляющий провод и заземляющую шину.
Также нужно отключить все коннектора от платы. Благо они все разные, так что при сборке не будет возможности перепутать.

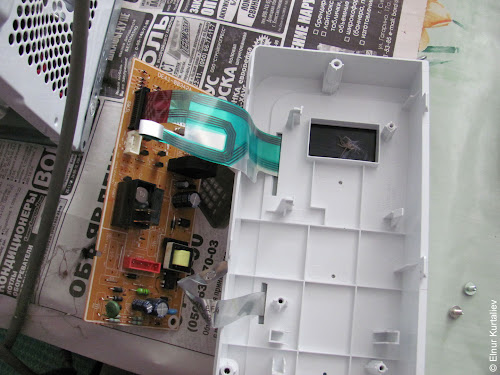

Плата на панели крепится двумя шурупами и на защелке.
И вот я добрался до паука.
Аккуратно протерев экранчик и окошко я начал сборку.
Теперь цифры отлично видно.
Понравилась статья? Жми
