Так как для дома принтер вещь хорошая и бывает необходимость что-нибудь напечатать, а бегать постоянно по различным «Ксерокопиям» надоело, то решил приобрести себе принтер Samsung ML-1665/1660. Принтер достался с 2-мя оригинальными пустыми картриджами MLT-D104S. Принтеру 7 лет и не эксплуатировался он около 6 лет. Попробовал напечатать обоими картриджами и вот что увидел.
На 2-х листах были отчетливо видны горизонтальные, темные, повторяющаяся линия по всей длине листа. Причем эти линии повторялись на 2х листах на одинаковых интервалах. Первое что подумал, это причина в самом принтере, т.к один и тот же дефект печати давали 2 разных картриджа. Просто заправить тонером картридж и проверить уйдет ли эта полоса не хотелось переводить тонер.
Прежде чем что-то разбирать, смотреть, проверять решил прошить принтер. Если заправить картридж тонером без прошивки принтера, то надо в картридж дополнительно покупать и вставлять чип, иначе принтер не будет печатать. Чип картриджа задуман для блокировки принтера по количеству распечатанных страниц.
Samsung ml1665 невключается
Вот тут можно скачать прошивку. В самом архиве есть подробная инструкция как прошить принтер.
Прежде чем прошивать, надо знать номер прошивки принтера. Ее можно глянуть на самом принтере. Достаточно вскрыть правую пластиковую крышку. На микросхеме есть наклейка с номером прошивки. Так же можно распечатать информационную страницу.
Для этого надо нажать на принтере кнопку с изображением монитора и держать ее 4 сек после отпустить. На распечатке будет сводная информация по принтеру и картриджу.
V1.01.0030 — стандартная версия прошивки. После прошивки V1.01.0034f.
После прошивки чип с картриджа можно вытащить или заклеить скотчем.
После успешного прошивания, решил разобрать дальше принтер. Так как был уверен, что проблема именно в нем. Вспомнил геометрию (пригодилась Оо), что по длине окружности можно найти ее диаметр. Замерив на распечатке длину между полосками, определил диаметр вала, который давал дефект печати. Я думал, что прижимной вал фотобарабана, но он оказался меньшего диаметра.
Осмотрел все остальные валы принтера, так и не не обнаружил ничего подходящего. Значит проблема в самих картриджах, причем одинаковая должна быть. К подходящему диаметру подходил фотобарабан. Прокрутив за шестеренку фотобарабан, обнаружил еле заметную линию вдоль всего барабана. Взял другой картридж — тоже самое.
На 90% был уверен, что проблема в фотобарабане. Взяв распечатку и сравнив линии на барабане и на бумаге увидел повторяющийся рисунок. Тут уже очевидно было, что проблема в фотобарабане. Из-за чего появилась эта линия? Возможно, после 6-ти летнего простоя тонер задубел и после включения царапнул фотобарабан.
SAMSUNG ML-1661 перестал печатать. Перепрошивка.
Покупать новый оригинальный картридж за 3200 руб. не было желания. Так же есть и китайские за 900 руб. Почитав информацию, что китайского хватает на 1 заправку, дальше он печатает с дефектами. Китайский тоже не захотел. Не был уверен, что на этот картридж есть в продаже отдельно фотобарабан, но на удивление немного погуглив — нашел.
Эти 2 картриджа не разу не заправлялись, значит ресурс у них еще заправки на 3, 4. Купил фотобарабан ML1630 и тонер совместимый с этим типом картриджа. Тонер ML-1210/1250. Тонер и фотобарабан обошелся 380 руб.
На распечатанных информационных страничках было видно, что один картридж намотал 1533 страниц, а другой 754. Выбрал с меньшим пробегом.) Дальше приступил к разборке картриджа. Вот тут можно посмотреть подробнее как разбирать, чистить картридж.

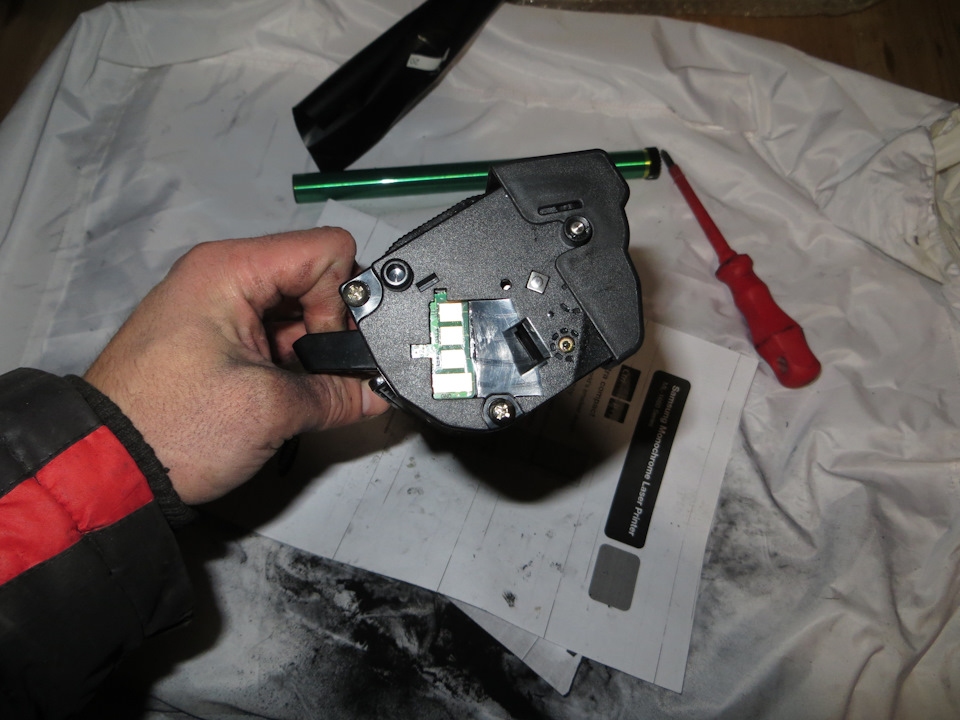

Сложность в разборе была в снятии боковых крышек. Они запаяны пластмассовыми заклепками, поддев ножом они отлично выламываются. В дальнейшем в эти места необходимо засверлиться и вкрутить шурупы.

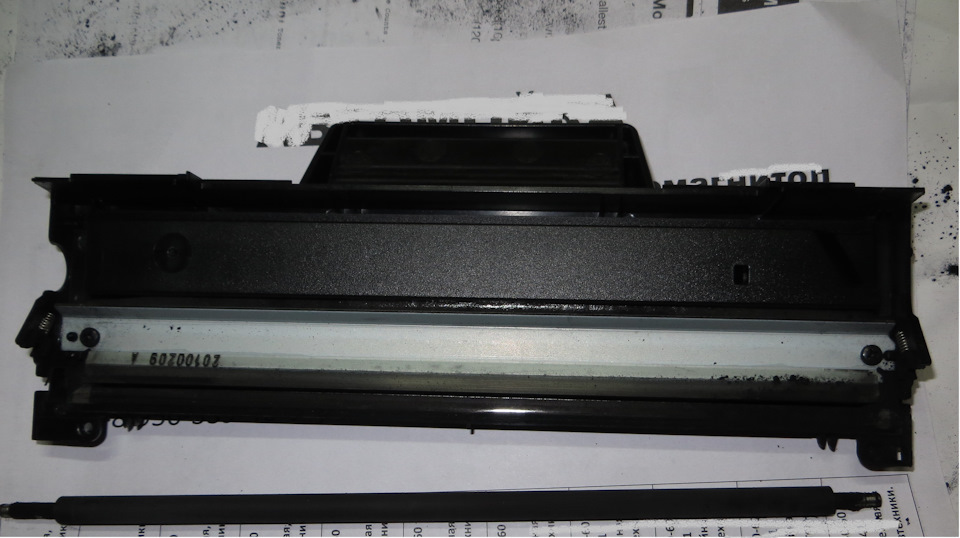

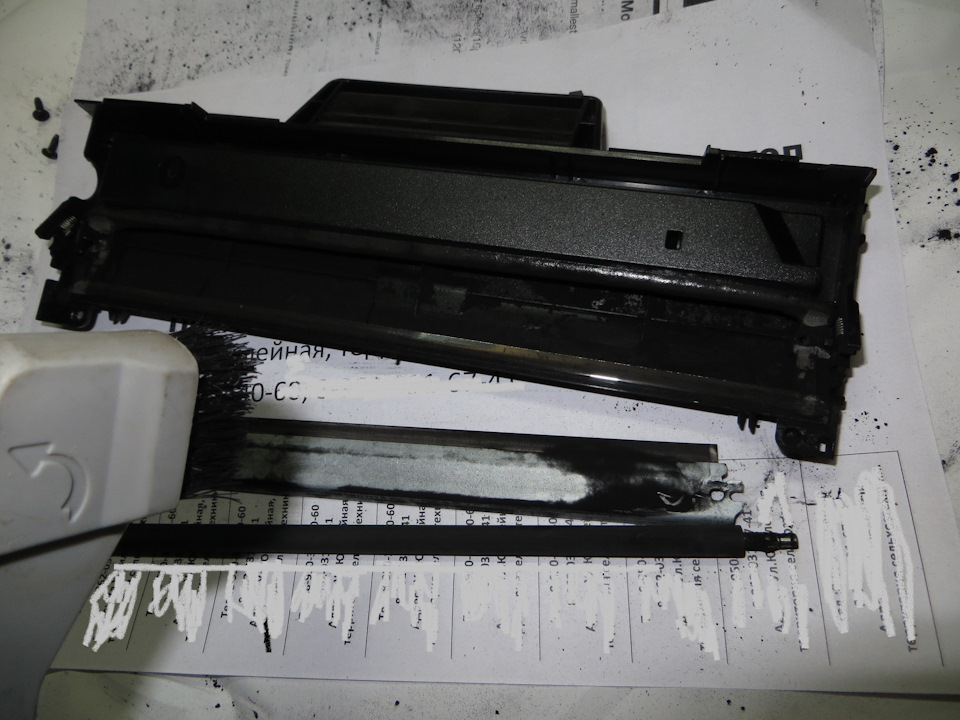

После разборки на 2 части картриджа, из бункер с отработанным тонером высыпался старый тонер.

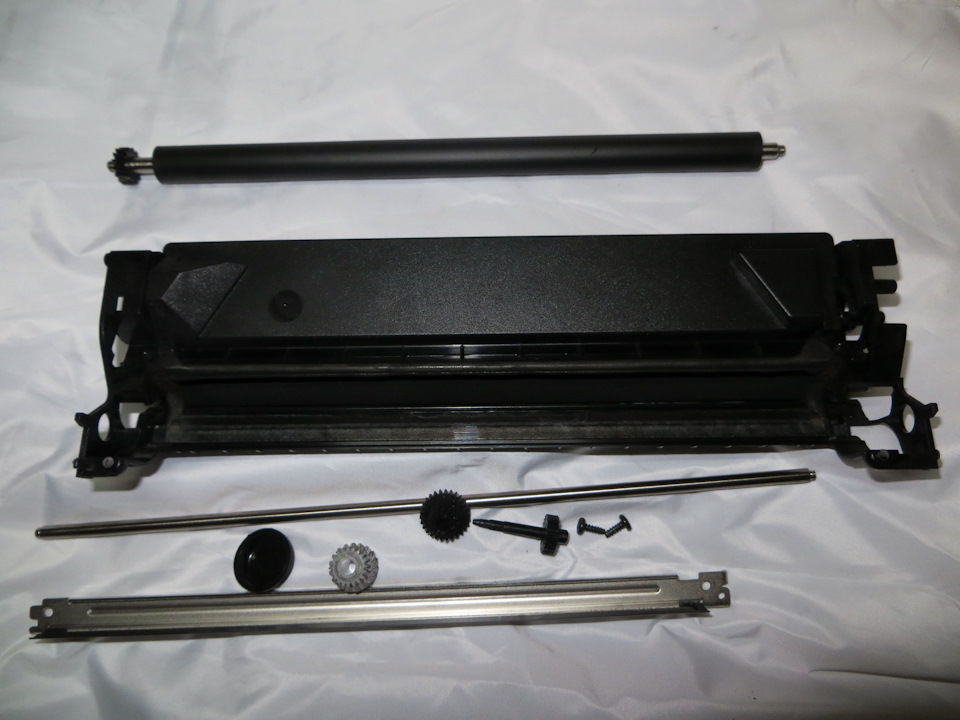

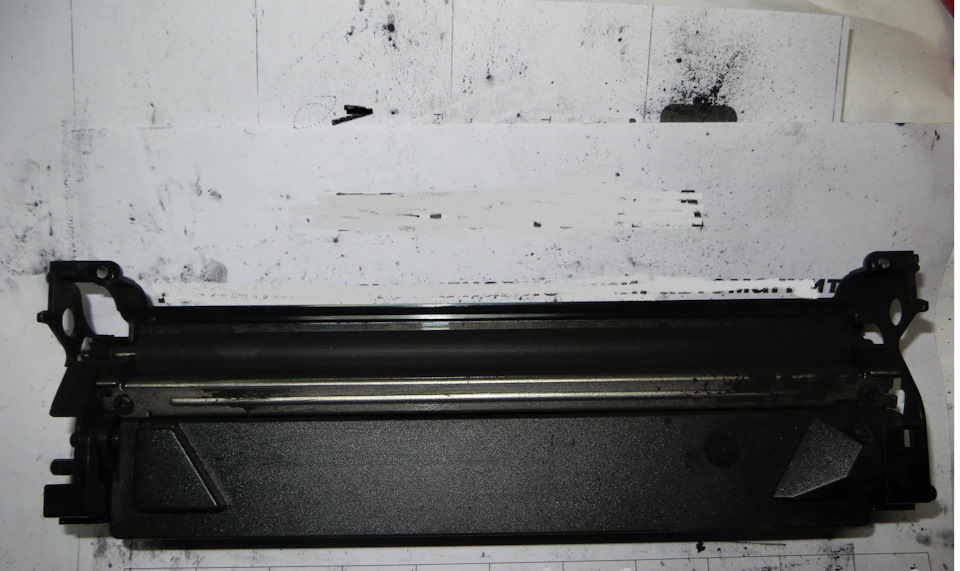

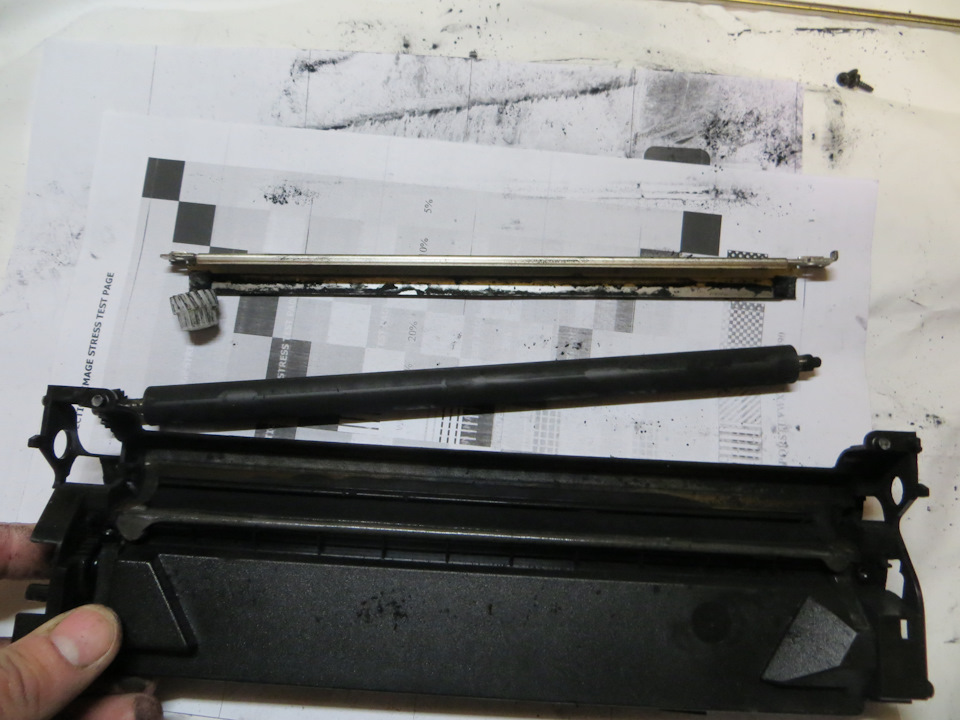

Все что можно разобрать, открутить снять. Разобрал, открутил, снял. Все валы, шестеренки, корпуса пропылесосил и протер сухой тряпкой.

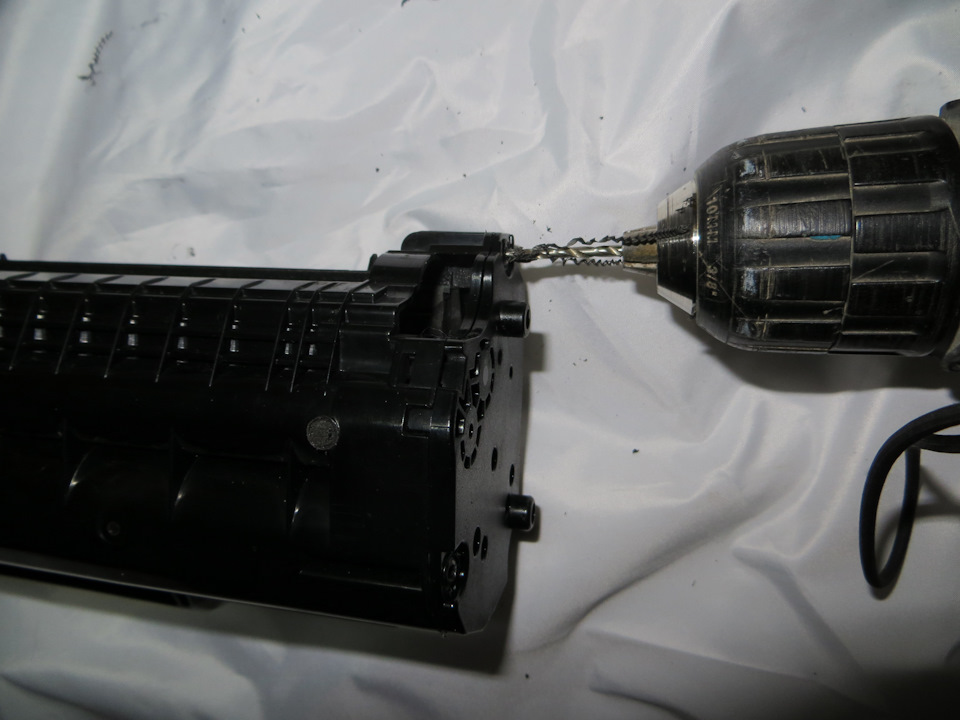

Сверлим отверстие не глубже 5 мм.

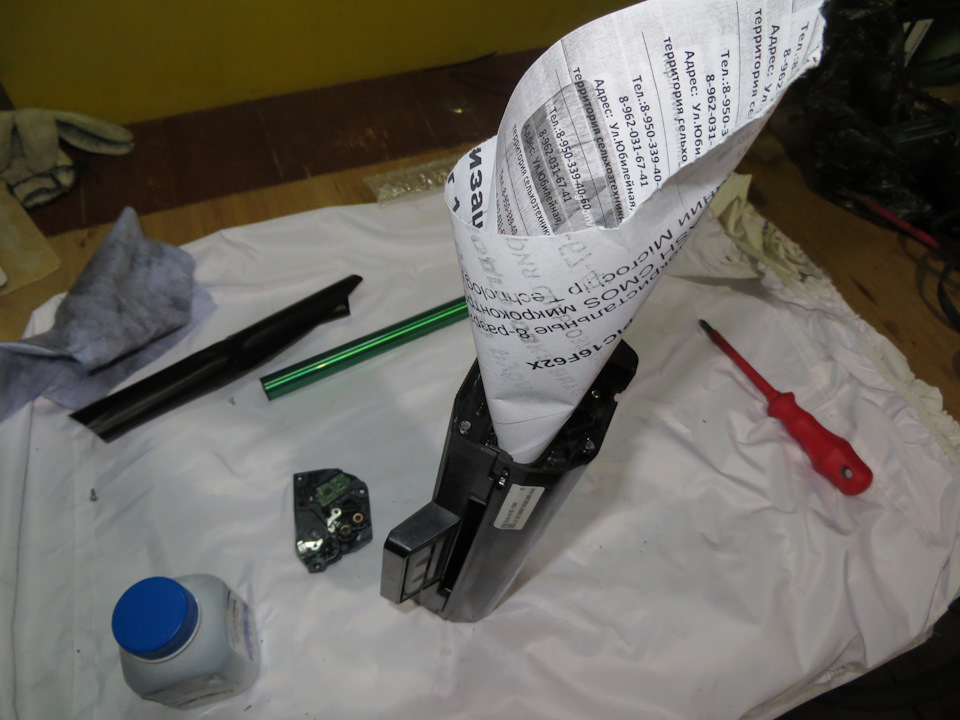

Делаем воронку и засыпаем новый тонер. Из 85г нового засыпал 60г.
Ставим назад боковые крышки и закручиваем винтами.

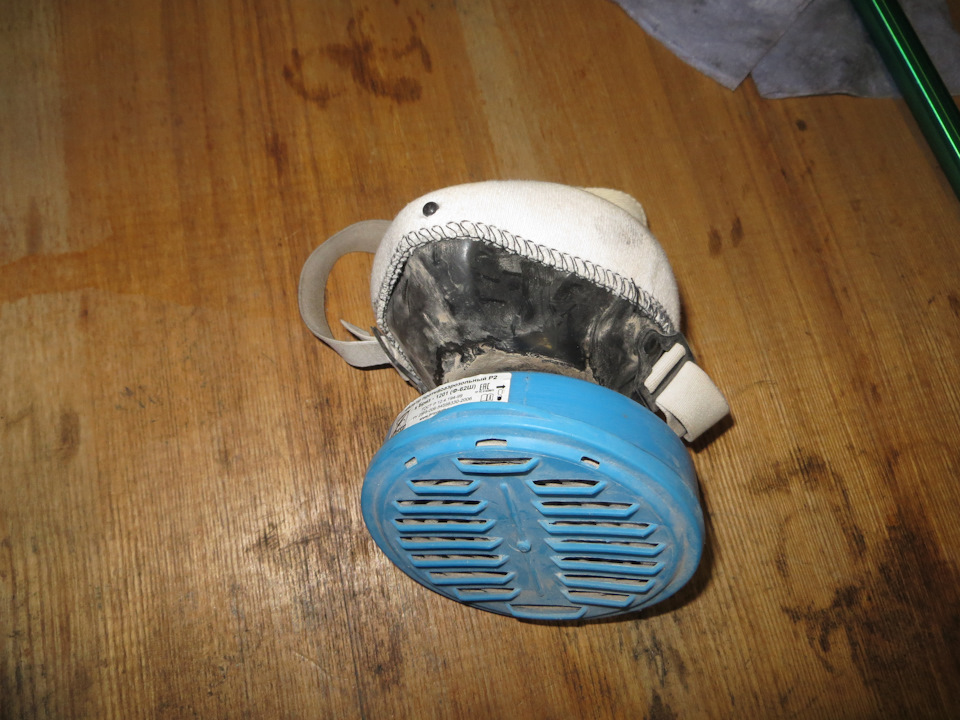

Не забываем про средства индивидуальной защиты

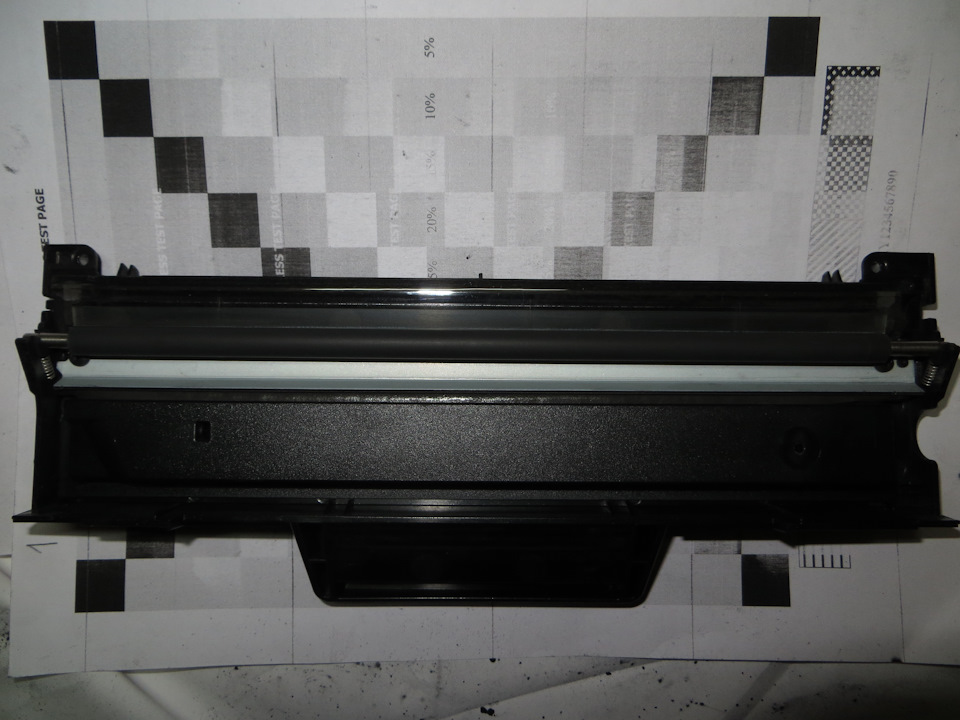

С нетерпением напечатал пробную страничку. На удивление все было четко. Никаких дефектов не было.
Про дефекты печати тут
Оригинальный картридж Samsung 104 (MLT-D104S — D104 — D-104/104S), предназначенный для использования в лазерных принтерах Samsung ML-1660/1665/1667/1670/ 1860/1865/1867 и МФУ Samsung SCX-3200/3205/3207/3217.
Источник: www.drive2.ru
Ремонт принтера Samsung ML-1665
Услуги:
- Заправка картриджей
- Ремонт орг техники
- Услуги изготовления этикеток
Информация:
Продукция:
- Картриджи
- Принтеры офисные и МФУ
- Принтеры штрих кода
- Принтеры пластиковых карт
- Самоклеящиеся этикетки для принтера
Условия:
- Доставка
- Оплата
- Гарантия
- Политика конфиденциальности
- Пользовательское соглашение
2018. Все права защищены
Москва, Санкт-Петербург, Новосибирск, Нижний Новгород, Екатеринбург
Источник: aprinter.ru
Ремонт Samsung ML-1665/1865
В сервисном центре Комплэйс выполняется Ремонт Samsung ML-1665 и ML-1865. Срок ремонта обычно от одного дня до двух дней. Гарантия 2 месяца.
Для ремонта принтеров Samsung нужно знать принцип печати Samsung/Xerox. Иначе невозможно найти причину неисправности.
Плохая печать Samsung ML-1665 ML-1865
Однажды мы столкнулись со следующей неисправностью принтера Samsung ML-1665. Плохая печать с любым картриджем. Причем независимо от картриджа печать была нечеткой. С мелкими белыми пятнами на черном фоне, как заснеженная картинка.
Из схемы работы принтеров Samsung видно, что единственным роликом в узле формирования изображения вне картриджа является ролик переноса. Напряжение на этом ролике формируется на плате питания.
Красным овалом обведен транзистор, который отвечает за формирование напряжения на ролике переноса, который предназначен для переноса тонера с фотобарабана на бумагу. Напомним, что ролик переноса расположен в принтере под картриджем под самым барабаном. Если на ролике переноса нет напряжения, тонер с фотовала не полностью переносится на бумагу. Кроме этого, после печати черных образцов в начале листа в дальнейшем идут инверсные повторения этих образцов на темном фоне в виде белых изображений с периодом 39.2 мм.
После замены транзистора принтер стал печатать с отличным качеством.
Как искать неисправность в ML-1665 и ML-1865
В принтерах Samsung ML-1665 и ML-1865 используется картридж MLT-D104S. Для поиска дефектного вала в принтере можно использовать следующую таблицу. В ней по периоду дефекта можно найти неисправную деталь.
Opc drum (фотобарабан)= 62.9mm
Developing Roller (вал обработки)= 35.1mm
Charging Roller (вал заряда)= 26.7mm
Supply Roller (вал подачи)= 47mm
Transfer Roller (ролик переноса)= 39.2mm
Pressure Roller (прижимной резиновый вал)= 75.4mm
Fusing Roller (тефлоновый вал фьюзера)= 77.5mm
Принтер ML-1665 ML-1865 не захватывает бумагу
Если принтер ML-1665, а также ML-1865 не захватывает бумагу, то причиной обычно являются:
- износ ролика захвата
- грязный ролик захвата
- неисправный соленоид
Чаще всего принтер не берет бумагу из-за того, что стерлась резинка на ролике захвата. Ремонт заключается в замене резинки или всего ролика захвата. Можно протереть ролик, но обычно этого хватает ненадолго.
Если неисправен соленоид, то возможны два варианта. Во-первых, ролик захвата вообще не вращается. Это происходит, если соленоид не срабатывает.
Во-вторых, ролик захвата срабатывает несколько раз подряд. Берет второй лист сразу за первым. Два листа застревают. Один в печке, второй в тракте подачи бумаги. Это происходит из-за залипания соленоида.
Ремонт соленоида стоит 2000 рублей.
Черные листы ML-1665 ML-1865
Причина черных листов опять же в плате питания из-за неисправного ферритового трансформатора
