Варианты построения IP сетей на большие расстояния, организация питания видеокамер по РоЕ
Данная статья будет полезна специалистам, переходящим от аналоговых решений к цифровым. Для визуального восприятия материала некоторые рисунки взяты из Интернета.
При всей простоте предлагаемых рынком IP решений существует определенное требования при подключения к сети Интернет – это максимальное расстояние от узла сети передачи данных до абонентского устройства не должно превышать 100 м. Данное условие необходимо соблюдать при построении сетей IP видеонаблюдения.
На рисунке ниже представлено стандартное решение IP системы удовлетворяющее выше указанным требованиям.
Варианты построения IP сети
Довольно часто при построении сети возникает необходимость установки IP камер на бОльшие расстояния от сервера и желательно, с подачей питания к камере по РоЕ. Для решения этих задач существует три варианта, каждый из которых будет зависеть от удаленности видеокамеры:
- использование дополнительных компонентов сети, позволяющих передать видеоизображение и питание камеры на расстояние более 100 м. по витой паре;
- прокладка оптико-волоконного кабеля;
- использование существующей сети Интернет.
Сделаем небольшое отступление и остановимся подробнее на технологии РоЕ.
Power over Ethernet — это технология подачи электропитания через Ethernet к оконечным сетевым устройствам, которые для своей работы требуют и канала передачи данных, и источника питания. Это могут быть сетевые коммутаторы Ethernet, беспроводные точки доступа, IP-камеры и т. п. Преимущество технологии PoE состоит в том, что она использует только один комплект проводов как для передачи данных, так и для подачи питания. Текущий стандарт IEEE802.3af для питания оборудования через Ethernet, был официально утвержден в 2003 году.
hdmi extender!или как вывести картинку и usb по витой паре на большое расстояние
Это позволяет снизить затраты времени на инсталляцию и сэкономить средства на стоимости силовых кабелей и других компонентов. Одна из главных особенностей РоЕ — возможность ее применения не только при организации новых сетей, но и при модификации уже существующих. Чаще всего при модернизации сети требуется установка активного конечного оборудования именно там, где поблизости нет источника питания, а электропроводка отсутствует. Благодаря РоЕ-технологии WiFi точку доступа, например, можно устанавливать в местах наилучшего приема сигнала, а IP-камеру монтировать в любом удобном для обзора месте.
С расширением применения PoE технологии потребность в более высокой мощности постоянно возросло и были утверждены несколько новых стандартов с различным уровнем мощности на один порт: IEEE802.3af (15.4W), IEEE802.3at PoE Plus (30W), Ультра PoE (60-80W), Mega PoE (95W).

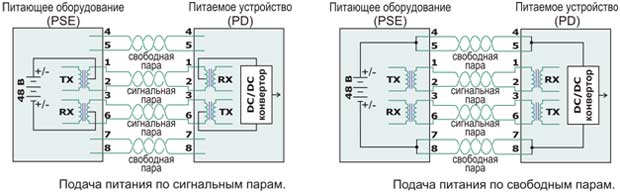

Новый стандарт IEEE802.3at отличается от IEEE802.3af тем, что для увеличения передаваемой по сети мощности дополнительно используются две свободные пары кабеля 4-5 и 7-8.
Рассмотрим несколько вариантов построения протяженных сетей с использованием дополнительного оборудования различных производителей:

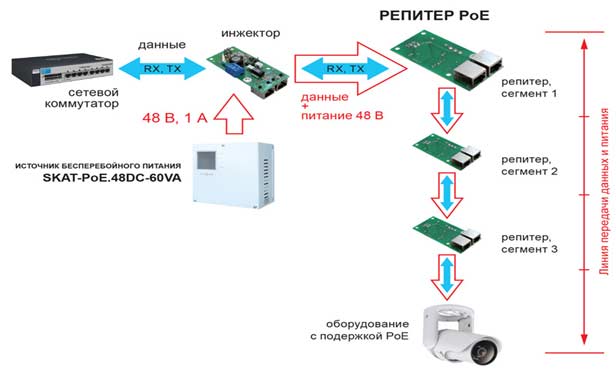

1. Установка одноканальных репитеров
Максимальная длина сегмента в сети 100Base-T составляет 100 м. Репитер PoE позволяет увеличить длину линии до оконечных сетевых устройств путём последовательного соединения сегментов. Репитер PoE восстанавливает двусторонний поток данных и передаёт напряжение питания следующему за ним устройству.

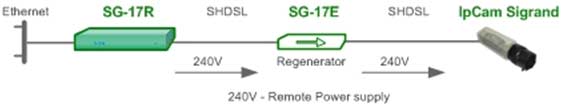

2. Применение одноканальных регенераторов, работающих по технологии SHDSL
Подключение IP-камеры к информационной сети на большом расстоянии производится через SHDSL интерфейс с использованием регенератора. Скорость в линии достигает 15296 кбит/c по одной паре. Питание камеры осуществляется дистанционно от SHDSL модуля. На линии может быть установлено до 3 регенераторов, питаемых со стороны базовой платформы SG-17R.

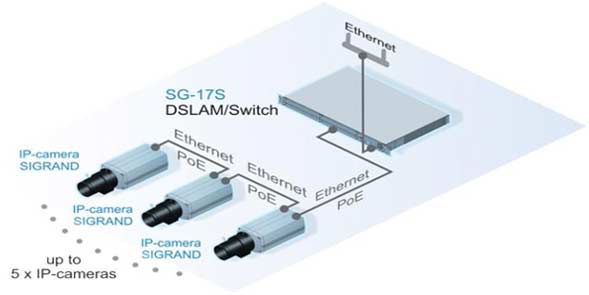

3. Удаленное подключение IP-камеры с подачей дистанционного питания по технологии PoDSL через SHDSL соединение с использованием регенератора
Подключение группы IP-камеры к информационной сети производится через Ethernet интерфейс. IP-камеры имеют встроенный Ethernet-коммутатор на два порта, что позволяет в целях оптимизации прокладки кабеля организовать их подключение «цепочкой» в режиме транзитного питания от одного порта Ethernet. Максимальное количество подключаемых камер при длине сегмента между устройствами 100 метров – до 5 штук.

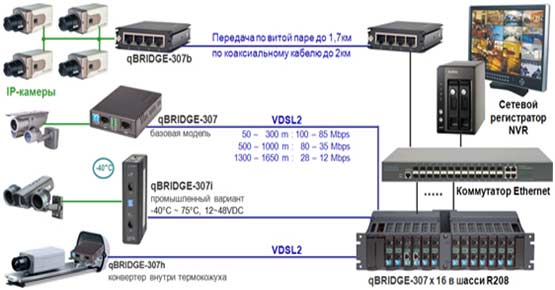

4. Использование устройства представляющие собой модемы/ конвертеры, выполненные по технологии VDSL2
Данные изделия предназначены для организации систем IP-видеонаблюдения на удаленных объектах, то есть для передачи данных с IP-камер на расстояния более 100 м по двухпроводной медной линии (витой паре) или коаксиальному кабелю. Конвертеры имеют 1 или 4 порта Ethernet для подключения IP-камер и работают на дистанции до 1,7 км. Часто такие устройства называют Ethernet Extender.

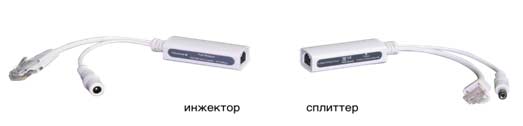

5. Применение 1-канальных РоЕ инжекторов и сплиттеров мощностью 15W

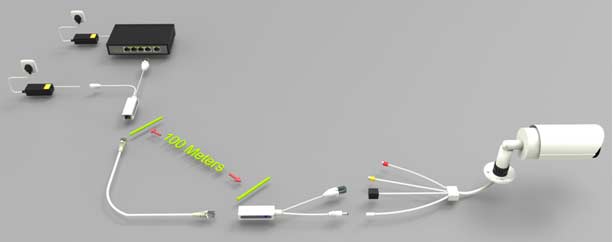

Инжектор вводит питание в UTP кабель, а сплиттер выделяет его и подает на видеокамеру.
Многие IP-видеокамеры с питанием по РОЕ уже содержат встроенный сплиттер.
Это упрощает подключение, так как для подключения потребуется только инжектор.

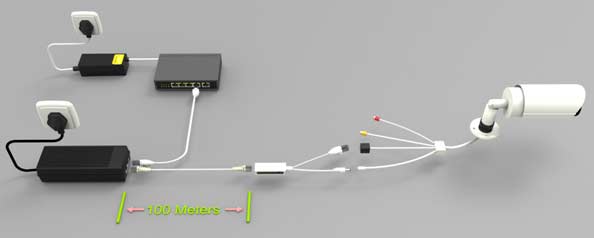

Если блок питания совмещен с инжектором, то для питания IP камеры без функции РоЕ, потребуется только сплиттер.
6. Применение новой технологии «PoE Extender» позволяющей передавать данные и питание высокой мощности на сверхдальние расстояния
Эту функцию выполняет изделие под названием «Power Reach» или просто — РоЕ удлинитель.
Технология PoE Extender совместима не только со стандартным протоколом Ethernet и PoE IEEE802.3af/at , но также может осуществлять передачу питания до 60W до 500м. с поддержанием скорости 100 Mбит/с.

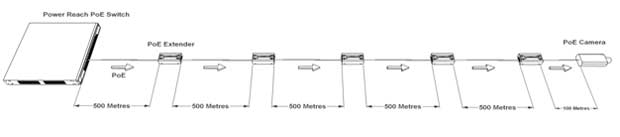

При каскадировании PoE удлинителей, можно увеличить дальность передачи РоЕ до 2 км., но при этом мощность в конце лини составит 3-5 ватт, а скорость передачи данных останется неизменной 100Мбит/с.

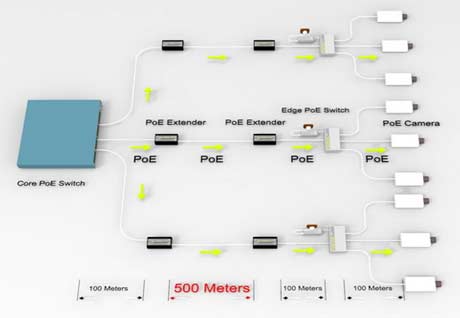

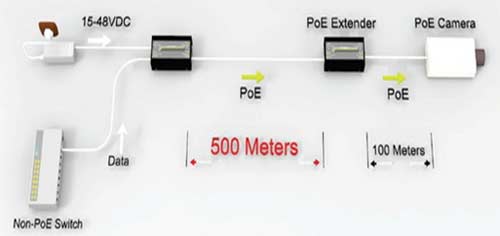

Вариант применения PoE удлинителей при построении протяженных сетей:

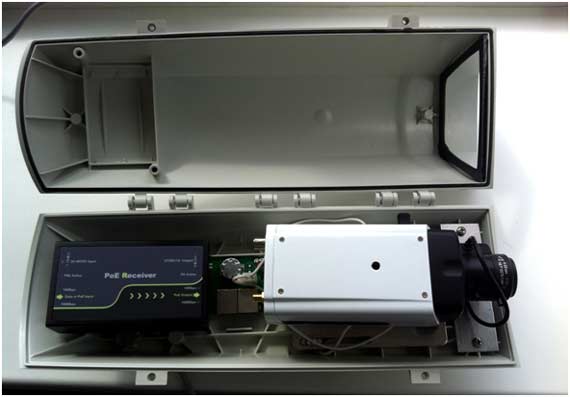

Вариант установки РоЕ удлинителя непосредственно в кожух. Полученной мощности 60W вполне будет достаточно для питания видеокамеры, обогрева кожуха, а в некоторых случаях и ИК подсветки.
Приведенный в статье перечень оборудования, предназначенного для передачи видео на большие расстояния и питания видеокамер по РоЕ разнообразен и далеко не полон. Выбор того или иного решения производится исполнителем исходя из поставленных задач и его предпочтений.
Александр Адушкин
Источник: www.aktivsb.ru
HDMI AOC кабели: сверхскорость + сверхдлина = сверхцена?
Активные оптические кабели HDMI (HDMI AOC кабели) обеспечивают сверхбыструю передачу данных с пропускной способностью 18 Гбит / с и обеспечивают максимальную производительность стандарта HDMI 2.0 даже на максимальных длинах — свыше 100м! Что же это за зверь такой и «убьет» ли новинка старые добрые классические HDMI кабели?
В чем отличие HDMI от HDMI AOC?
Активные оптические HDMI кабели (не путать с просто активными HDMI кабелями, в которых сигнал просто усиливается – «проталкивается» дальше усилителем-репитером сигнала, но имеет те же физические ограничения, что и пассивный кабель) предлагают достаточно очевидное, но до недавних пор очень затратное решение – использовать оптоволокно в качестве среды передачи огромного потока данных, которые возникают на разрешении 4К и выше с требованием к частоте кадров 60Гц. Так как есть сложившийся и прижившийся стандарт HDMI, то нужно было каким-то образом «подружить» стандартный (электрический) HDMI разъем и пассивное оптоволокно (требующее генератора-передатчика сигналов) и желательно при этом остаться в компактных размерах, чтобы люди не боялись отдельного компонента для работы с кабелем! Современные технологические процессы микролитья микросхем позволили создать микросхему-преобразователь размером всего в 4мм с низким потреблением энергии. Вот так его размеры можно визуально оценить уже в самом разъеме:
Как устроен HDMI AOC кабель?
После решения вопроса совместимости оптоволокна с электрической схемой стандарта HDMI оставалось лишь сделать комбинированный опто-медный кабель, в котором данные передаются по оптоволокну, а питание и управляющие сигналы согласно HDMI стандарту – по классическим медным парам. Вот так выглядит HDMI AOC кабель в разрезе:
Какие преимущества у HDMI AOC кабелей?
Технология AOC в HDMI кабеле работает аналогично классическим медным HDMI кабелям, но новая технология AOC предоставляет несколько преимуществ, которые (помимо максимальной пропускной способности) обеспечивают выбор в пользу нового типа кабелей:
- Низкое потребление энергии. Для передачи HDMI контента на большие расстояния прежде необходимы были усилители/преобразователи/декодеры сигнала с внешним питанием. В HDMI AOC кабелях питание чипа обеспечивается стандартным напряжением HDMI разъема.
- Передача сигнала проходит через оптоволокно и потому данный кабель не подвержен влиянию электромагнитных помех / радиочастот, что особенно критично при больших длинах в жилых помещениях/офисах с высокой плотностью электрических источников по пути прокладки HDMI кабеля.
- Удобство монтажа. Диаметр HDMI AOC кабеля значительно меньше классического медного кабеля и он более гибкий, что упрощает и ускоряет монтаж данного кабеля на объекте. За счет повышенной гибкости у этого кабеля меньшие радиусы изгиба, а следовательно — только такой кабель можно смонтировать на объектах с ограниченным пространством.
В чем минусы HDMI AOC кабелей?
Стоимость нового типа комбинированных кабелей выше за счет необходимости конструктивно «подружить» пары проводников с разной толщиной и гибкостью. Помимо этого, новый HDMI разъем — это уже не просто контактная площадка, а плата с микросхемой и обвязкой, что тоже удорожает готовый продукт.
И, наконец, «пайка» такого гибридного кабеля более трудоемка, чем классическая электрическая пайка медных кабелей. В итоге получается, что на маленьких длинах стоимость HDMI AOC кабеля будет очень высокой по сравнению с классическим HDMI.
Но уже на длинах от 15 метров разница в стоимости будет не такой заметной, а при дальнейшем росте длины HDMI AOC кабель будет намного дешевле связки: HDMI кабель от источника – преобразователь передачи HDMI сигнала по витой паре – трасса на витой паре — преобразователь передачи сигнала из витой пары в HDMI — HDMI кабель к приемнику сигнала – ТВ/проектор. Потому нельзя сказать, высокая стоимость HDMI AOC кабелей – это их однозначный минус – при выборе нового кабеля необходимо смотреть как на требуемую длину, так и на требования к передаче контента. HDMI AOC кабели – не убийцы «обычных» HDMI кабелей – они лишь расширяют возможности HDMI как стандарта. Звоните – и мы поможем подобрать решение, нужное именно в Вашем случае!
