ВПлатформа USB кабель для передачи данныхUSB совместимый кабель для конфигурации в цепи и программирования всех устройств Xilinx. Он совместим с оригинальным XILINXПлатформа USB кабель для передачи данных.
Особенности Производительность Использование решения CY7C68013A + FPGA, полностью совместимо с оригинальным XILINXПлатформа USB кабель для передачи данных Программы всех устройств Xilinx, включая FPGAs / CPLDs / ISP PROMs конфигурации Поддержка JTAG, Slave-Serial и SPI programming, для настройки всех устройств Xilinx Интерфейсов для устройств, работающих на 5V/3,3 V/2,5 V/1,8 V/1,5 V Опциональная частота целевых часов, поддержка программного обеспечения XILINX автоматическая регулировка частоты Автоматическое обновление прошивки, возможно поддержка более новых выпущенных программного обеспечения и устройств Антистатическая и многослойная изоляция сигнала, для защиты цели и самого программиста Поддерживает программное обеспечение Xilinx ISE Воздействие ChipScope Vivado Поддерживаемые устройства Xilinx FPGA устройства: UltraScale / 7 серия/Zynq / Kintex / Virtex / Artix / Spartan и т. Д. Устройства Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II и т. Д. Xilinx выпускные устройства: платформа Flash XCF00S / XCF00P / XL и т. Д. Светодиодный статус Красный: usb-связной Желтый: USB подключен, и Vref (целевая плата) Питание Способ подключения: Подключается к ПК Через USB интерфейс Подключается к мишень доска Платформенный кабель USB обеспечивает 3 различных интерфейса для подключения к целевой плате: JTAG, Slave Serial и SPI. На рисунке ниже показана информация о заголовках интерфейсов:
Примечание: Пожалуйста, убедитесь, что VCC и GND подключены правильно, чтобы избежать повреждения кабеля платформы USB
Вики:Www.wav eshare.com/wiki/Platform_Cable_USB
Вес: 0,194 кг
Платформа Кабель USB основной блок x1 JTAG адаптер x1 USB кабель x1 8-штыревой разъём для 7-контактный отдельно кабель x1 8-штыревой разъём до 6-штыревой разъём кабель x1 14-контактный (2,54 мм шаг) кабель JTAG x1 14-контактный (2 мм pitch) кабель JTAG x1 10-контактный (2,54 мм шаг) кабель JTAG x1
Источник: alichecker.info
Description:
1.Support Xilinx devices:
Virtex FPGA families
Spartan FPGA families
XC9500/XC9500XL/XC9500XV CPLDs
CoolRunner XPLA3/ CoolRunner-II CPLDs
XC 18V00 ISP PROMs
XCF00S/XCF00P Platform Flash PROMs
XC4000 series FPGAs
2. Work with impact , chipscope pro and microblaze embedded processer debuging
3. Support target system using 5.0V TTL,3.3V LVTTL/LVCMOS, 2.5V, 1.8V,1.5V
4. Can be apply to Xilinx CPLD / FPGA chips download debugging.

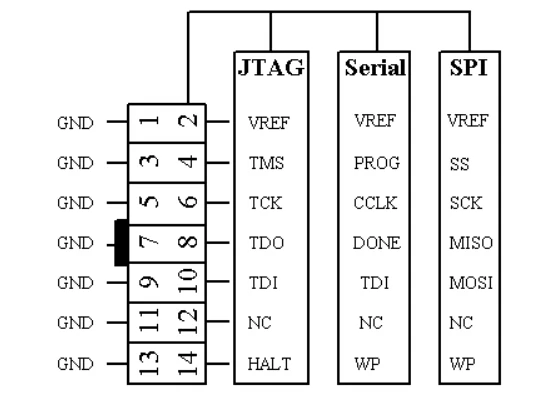

5. Support JTAG, Slave Serial, SPI download mode, configure all Xilinx devices.
6. Download the clock options, up to 24MHz.
7. Support iMPACT and ChipScope.
8. Update firmware automatically.
Supports devices:
- Programs serial peripheral interface (SPI) flash Proms
- Platform FLASH XCF00S/XCF00P/XL PROMs platform
- XC4000 FPGA Series
- XC18Vxx Series
- Virtex FPGA Series
- Spartan FPGA Series
- CoolRunner XPLA3, CoolRunner-II CPLDs
Package list:
- 1x USB Download and Programmer Adapter
- 1x 6-pin 2.54mm flat cable
- 1x 10-pin 2.54mm pitch 15cm flat cable
- 1x 14-pin 2.0mm pitch 15cm flat cable
- 1x USB cable
Download:
BE A POWER MAKER
—>
Sign up for our newsletter now
SUPPORT
ABOUT
SALE
- Rewards Program
- Affiliate Program
- Referral Program
- Power Maker Recruit
- Reseller
- Special Offers
- Education Discount
- Open Box Spoilboard
- Clamps
- Controllers
- Dust Collection
- Replacements
- Spiral Bits
- Conical V-Bit
- Rotary Router Bits
- Mixed Type Sets
- Milling Bits Accessories
FDM Printers

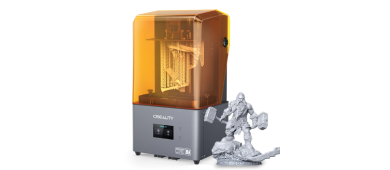

Resin Printers
High Speed Printers
Ministry of Resin

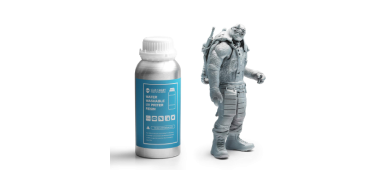

UV-Curing Rapid Resin

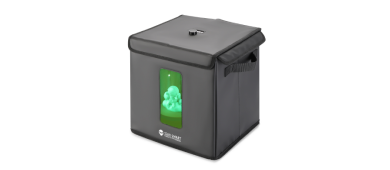

Curing Box

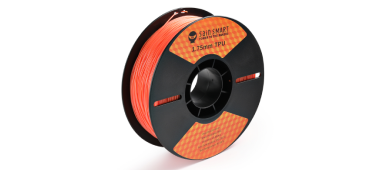

TPU
PLA ABS

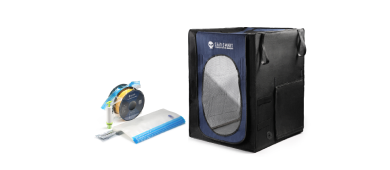

Storage Kit

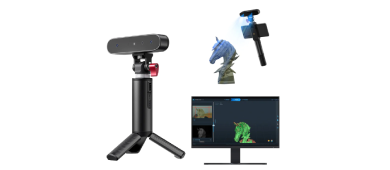

3D Scannner

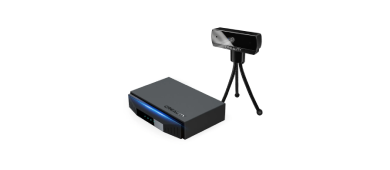

Monitoring Kit
Soldering Iron
Soldering Accessories
Soldering Wires
Screwdriver
Woodworking
Repair Tools
Tablet Oscilloscopes

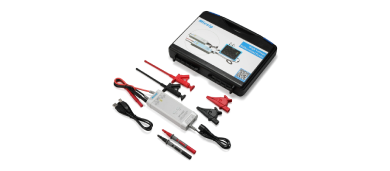

Probe
Power Supply
Relays Rapsberry Pi
Everything Else- Resources
- CNC Machine Resource
- Laser Engrave Resource
- 3D Printing Resource
- Milling Bit Data Base
- Product Reviews
- Share Your Works
Источник: www.sainsmart.com
Xilinx USB кабель загрузки платформы USB кабель загрузки линии HW-USB-II-G DLC10
Платформенный кабель USB II поддерживает все PROM и CPLD Xilinx FPGA и Xilinx, и может непосредственно сжигать третьи вечерние флеш-устройства SPI. Кроме того, кабель обеспечивает непрямой обстрел флэш-и третьей вечерние памяти SPIflash через интерфейс JTAG FPGA, а также третьи вечерние параллельные или флэш-памяти.
Платформенный кабель USB II является экономичным и эффективным инструментом для отладки приложений встроенного программного обеспечения и прошивки.
Например, Xilinx embroident development kit и используйте анализатор ChipScope Pro для анализа.
Платформенный кабель USB II-это платформенный кабель USB для обновления и замены. Аналогично популярному тренеру, платформенному кабелю
USB II Подходит для прототипа среды разработки. Платформенный кабель USB II обратно совместим с платформенным кабелем USB и поддерживает платформенный кабель USB все инструменты для дизайна Xilinx.
Платформенный кабель USB II подключается к usb-порту с помощью готовой высокоскоростной линии USBA-B, подключенной к настольному компьютеру или ноутбуку.
Мощность линии загрузки берется на usb-порт-Внешнее питание не требуется.
Настройка и программирование работы устройства USB II с помощью платформенного кабеля осуществляется с помощью программного обеспечения поддержки ударной загрузки sera с помощью граничного сканирования (IEEE 1149,1/IEEE 1532), от строкового режима или к последовательному периферийному интерфейсу (SPI).
Инструмент Vivado design поддерживает кабель платформы USB II с использованием конфигурации устройства boundary scan (IEEE 1149,1). Кроме того, платформенный кабель USB II оптимизирован с помощью встроенного набора разработки Xilinx, оптимизированного анализатором ChipScope Pro и DSP, генерируемым системой. При использовании этих инструментов программного обеспечения кабель обеспечивает настройку оборудования, загрузку программного обеспечения, отладку в режиме реального времени и проверку системы подключения встроенной цели. Целевая тактовая частота может быть выбрана от 750 кГц до 24 МГц.
Платформа USB кабель для передачи данных II подключается к цели с высокой пропускной способностью система передачи данных разработаны с использованием 14 core плоский кабель. Дополнительный адаптер, используемый для подключения группы «fly line» к задней части целевой системы, не совместим с разъемом ленточного кабеля.
