Доброго времени суток! Данная статья посвящена eDP интерфейсу. Его стандартизации и принципам работы на примере внутреннего дисплея ноутбука. Основам диагностики и ремонта в сравнении с LVDS.
Стандартизация.
eDP (Embedded Display Port) — встроенный порт дисплея. Является стандартом VESA (Video Electronics Standard Association). Это ассоциация объединенная из большинства крупных производителей видео электроники. Основанная компанией NEC в 1989 году. Изначальное назначение ассоциации было создание стандарта SVGA для видеодисплеев.
Затем организация продолжила свое существование создавая новые стандарты для производителей видео электроники.
Интерфейс eDP является усовершенствованным продолжением стандартного VESA DisplayPort. Принятого ассоциацией в 2006 году в качестве наиболее современного видеоинтерфейса не подлежащего платному лицензированию, как аналог HDMI. Способного на работу с большой шириной канала передачи данных, таких как видео и звук. DisplayPort наиболее часто встречается на видеокартах стационарных компьютеров, телевизорах, мониторах. В качестве интерфейса для подключения внешних устройств передачи видеосигнала.
Обзор преобразователя интерфейсов LVDS в EDP подключаем матрицу edp
Преимущества eDP над LVDS.
Несмотря на полную совместимость цифрового сигнала с внешним DisplayPort. eDP дополнен функциями для использования внутри устройств. Такими, как: электропитание дисплея, частота, уровень подсветки, управление буфером Panel Self-refresh.
Panel Self-refresh — технология, когда дисплей отображает необходимую картинку при отсутствии видеосигнала. И меняет ее по требованию графического процессора. Для реализации временного отключения графического процессора и передачи видеосигнала с него на дисплей, в случае простоя системы или отображения картинки без изменения. Круто, да?
Еще eDP поддерживает интеграцию в видеосигнал дополнительных цифровых пакетов для реализации других интерфейсов на плате дисплея (TCON). Например микрофон, вэб-камера, TouchScreeen, USB хаб. Что позволяет снизить количество проводников в шлейфе для подключения к системной плате и сократить стоимость деталей и обслуживания.
Снижено общее количество линий необходимых для передачи данных в отличие от LVDS. Без потери качества и с контролем четности!
То есть имеем значительное превосходство над LVDS. И в ближайшие несколько лет, я думаю этот стандарт вытеснит с рынка устаревший.
Таблица для сравнения технических характеристик интерфейсов представлена ниже.
Принцип работы.
В основе eDP интерфейса лежит та же дифференциальная передача сигнала по проводникам, как и LVDS. Но имеет значительно большую скорость и сжатую, пакетную структуру передачи данных с контролем четности. Без дополнительных линий для генерации тактовых частот.
Как правильно выбрать кабель LVDS для матрицы.
Что значит дифференциальная? Дифференциальная передача означает, что сигнал идет не в виде положительного напряжения относительно земли, а относительно инверсии самого себя на соседнем проводнике. Разница между проводниками пары и есть сигнал. Такой способ передачи показал наибольшую помехоустойчивость на больших скоростях передачи данных.
Эта технология изобретенная и продвигаемая компанией Texas Instruments в 1994 году как дешевый способ передачи данных с использованием двух медных проводников обвитых друг о друга и позднее названых как «витая пара».
Дополнительные данные, такие как параметры подсветки, EDID, Panel Self-refresh, контрольные суммы аудио и видеосигнала. Передаются также в сжатом виде по отдельной паре (Aux или Fast Aux). А процессор расположенный на плате TCON дисплея, распаковывает сигнал применяя его непосредственно для дисплея и на дополнительные его компоненты. Что в значительной степени и отличает его от LVDS.
Более того, в канал Aux возможна интеграция пакетов для работы вэб-камеры или тачскрина. Что позволяет значительно сократить количество проводников в шлейфе соединяющем части мобильного компьютера. Упростить и удешевить конструкцию, без ущерба качеству и надежности итоговых изделий.
Из схемы приведенной выше, можно понять принцип работы интерфейса. А также вектор диагностических действий в случае возникновения проблем.
Диагностика.
По сути интерфейс можно разделить на несколько типов сигнала. Пары Main Link — служат для передачи видеосигнала, количество каналов зависит от требуемого формата изображения. Aux — дополнительные служебные пакеты. HPD (Hot Plug Detect) — определение горячего подключения дисплея. И конечно питание TCON (обычно 3.3V) и подсветки матрицы (7-24V).
По проверке напряжения наверное все ясно! Проверяется уровень напряжения, стабильность. В случае отсутствия, сопротивление относительно земли. Пары Main и Aux лучше проверять на осциллографе либо на профессиональных мультиметрах, там должен быть обмен цифровыми данными.
В случае отсутствия сигнала необходима проверка сопротивления относительно земли и соответствия условий появления обмена. Сопротивление относительно земли не должно быть ниже 100 Kohm, наверное это и так понятно.
Сигнал HPD (Hot Plug Detect) — сигнал, появление которого означает присутствие устройства eDPDP. Только при его присутствии должен начинаться обмен по Aux и запуск по парам Main видеосигнала. Но бывают исключения.
В случаях пробоя одной из пар Main. Симптомы различны, от запуска матрицы только на определенном разрешении, до полного отсутствия изображения и подсветки. Если пробит Aux, изображения на дисплее не будет, так как данные о параметрах дисплея не переданы.
Встречаются проблемы с регулировкой уровня подсветки матрицы или полного его отсутствия. В отличие от LVDS, виновником таких симптомов может быть программная часть и сам дисплей (точнее плата TCON и непосредственно LED драйвер, светодиоды). Так как параметры подсветки передаются в цифровом виде по Aux/Fast Aux.
Что касается EDID и его прошивки. Он также есть на дисплеях с интерфейсом eDP. Микросхема памяти содержащей EDID либо встроена в процессор TCON или внешняя, но взаимодействует только с ним. Все параметры дисплея передаются по Aux.
Последовательность запуска видеосигнала.
Для формирования видеосигнала на парах Main необходимо соблюдение последовательности:
- Питание TCON 2.7-3V и питание подсветки 7-30V;
- Сигнал HPD (2.7-3.3V);
- Обмен по Aux (если все нормально, запускаем видеосигнал);
- Обмен по Main (видеосигнал)
- Запуск LED драйвера и подсветки.
Распиновка стандартной 30 pin eDP матрицы.
Распиновка стандартной 40 pin eDP матрицы.
Заключение.
Ну в общем-то и все что я хотел вам рассказать об eDP! Как оказалось, он значительно более простой в диагностике чем привычный LVDS. Подписывайтесь на меня в социальных сетях, для получения ссылок на актуальные посты. Был рад помочь!
Источник: novoselovvlad.ru
EDP to HDMI Adapter
S.EDP-HDMI-4K2K.V1.2 is a signal adapter board, which is mainly used to convert EDP signal into HDMI signal, the resolution of this adapter supports up to 4K 30HZ resolution. The adapter can be used in set-top boxes, advertising machines, conference systems and other fields. EDP input needs to comply with EDP1.1, EDP1.2 standards;
Update History: Update to V1.3 version from V1.2 version in December 2022, and add the EDP SET switch to switch 2LANE and 4LANE.
Features
Features ( EPD/DP RX )：
- Compliant with VESA EDP/DP1.2
- Support 1.62/2.7/5.4Gbps
- Support 1/2/4 lanes （Default with 2 lanes program）
- Support SSC
- 1Mbps AUX channel
- Compliant with HDCP1.3
Features ( HDMI TX)：
Configuration https://wiki.geekworm.com/EDP_to_HDMI_Adapter» target=»_blank»]wiki.geekworm.com[/mask_link]

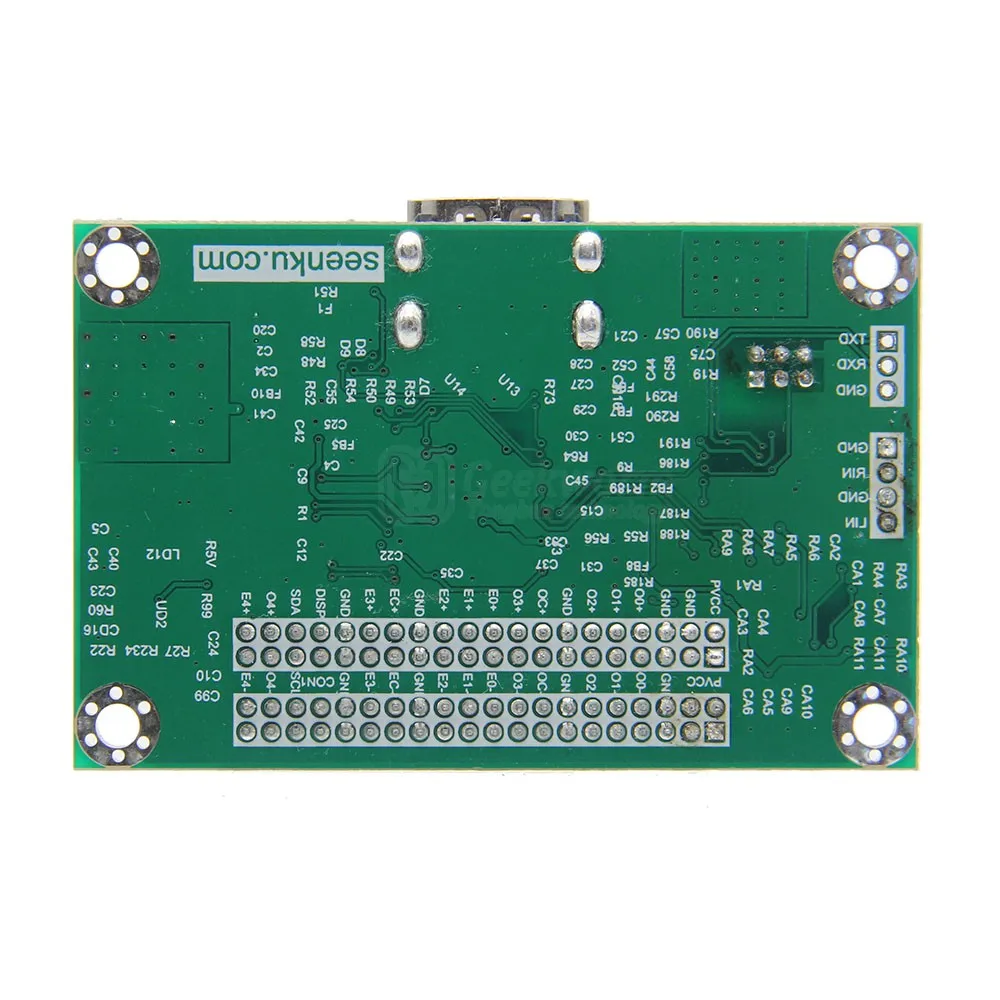

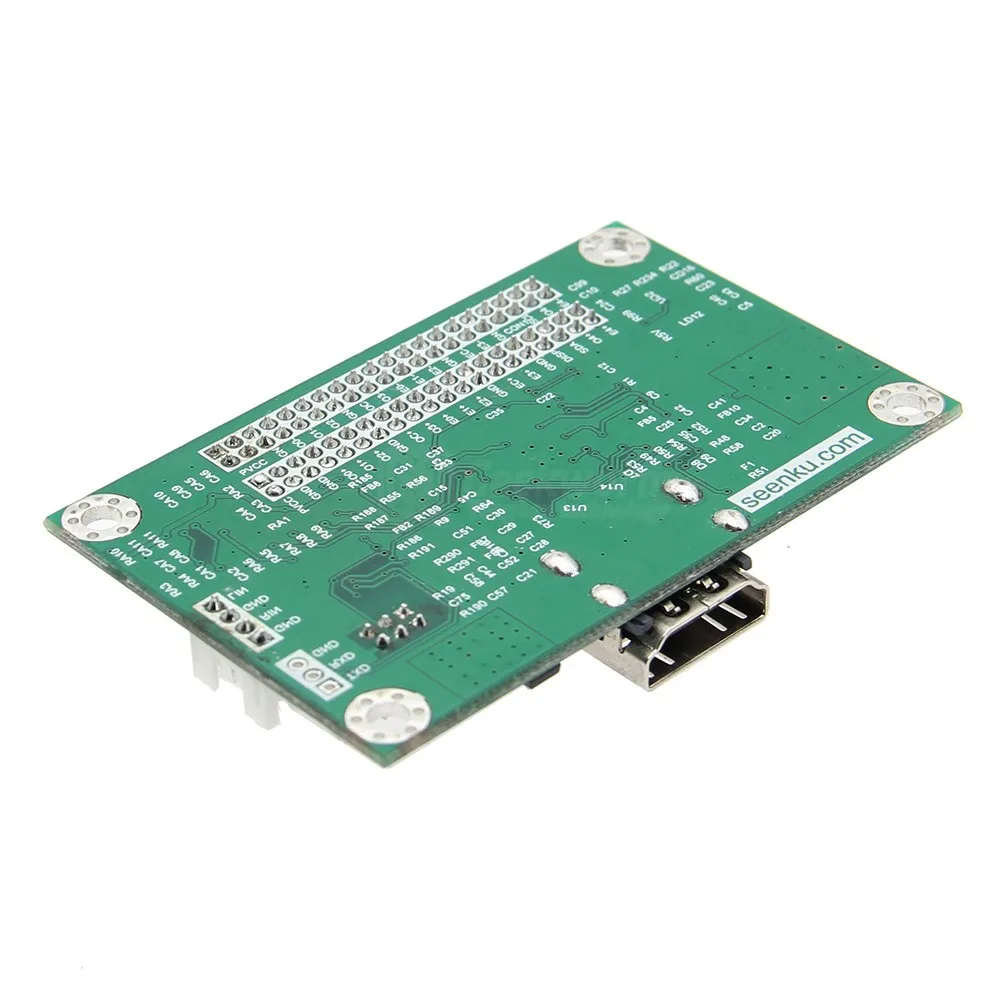

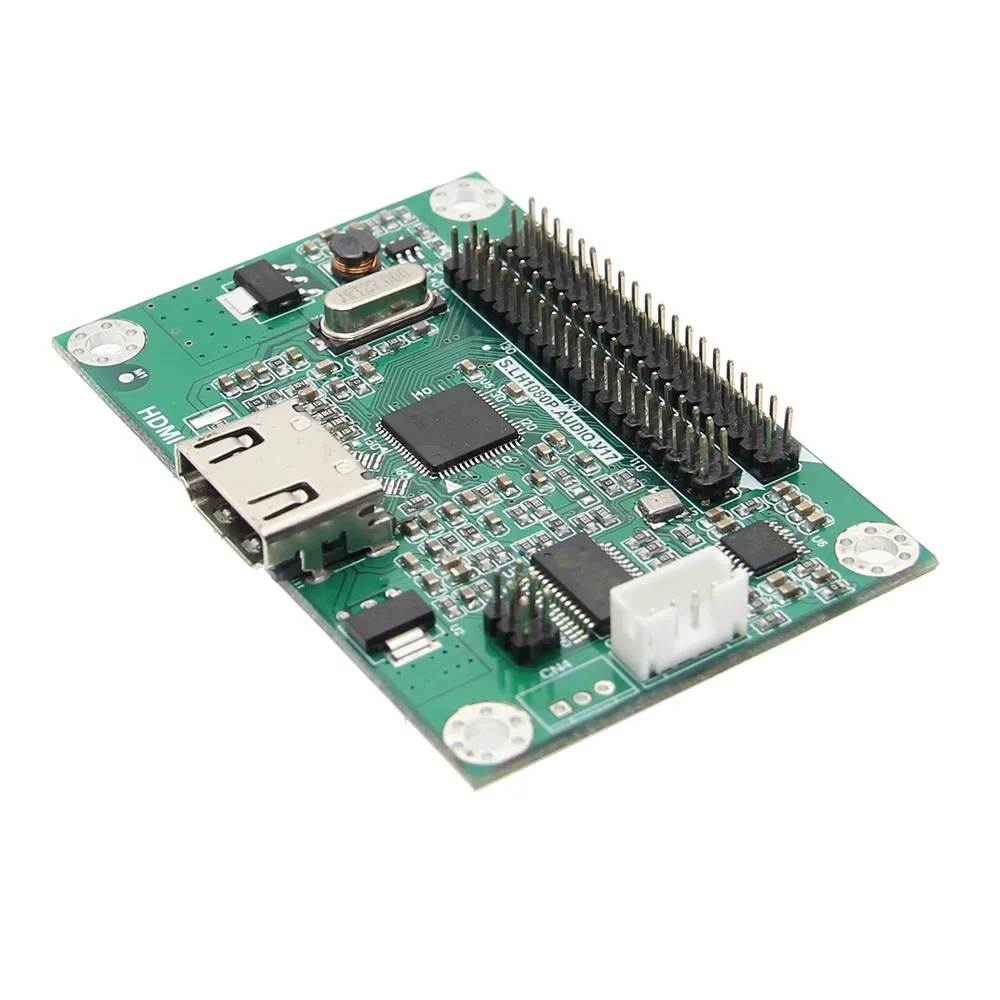

LVDS к HDMI адаптер плата конвертер совместим с разрешением 1080P
Комплект:
Специально для вас
38 заказов
17 заказов
13 заказов
17 заказов
20 заказов
15 заказов
Описание
[Примечание]
Эта плата ограничена выходом LVDS, разрешение должно быть стандартом VESA, и плата драйвера должна быть не менее V59 класса, или плата драйвера недоступна.
[Упаковочный лист]

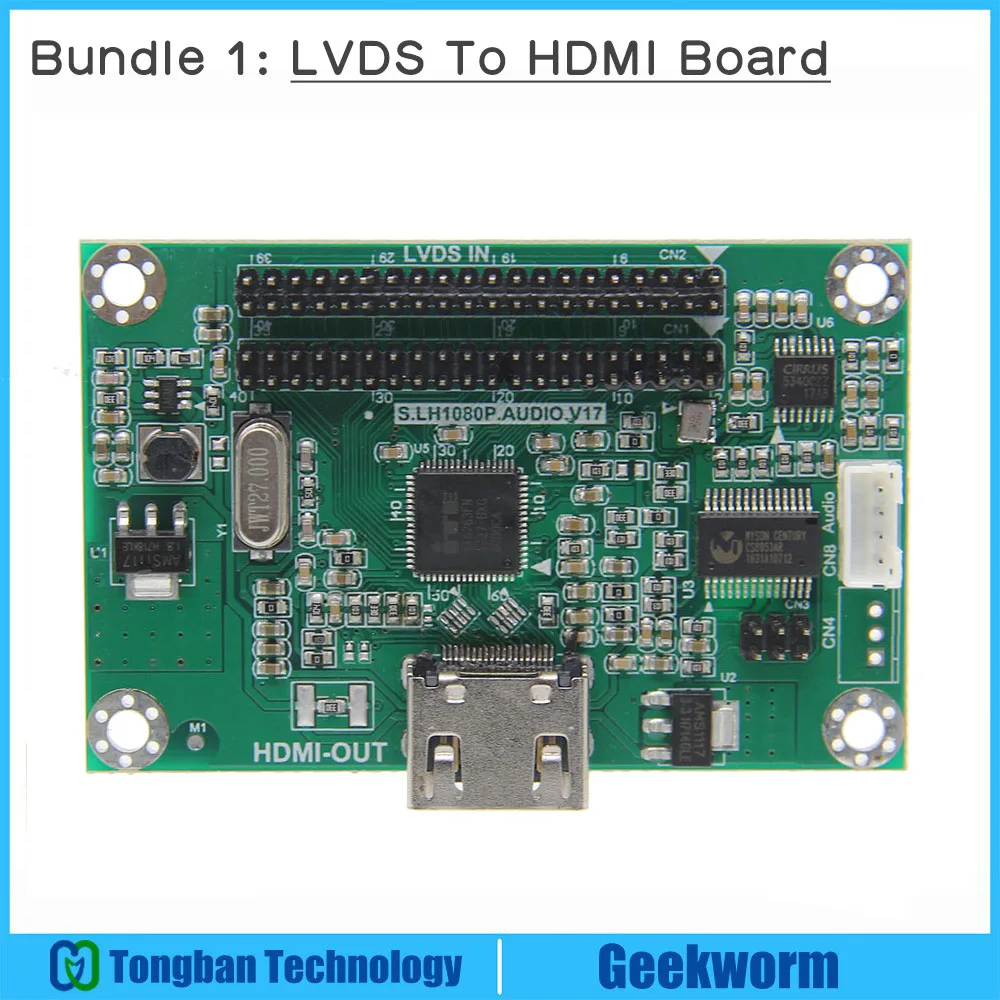

Комплект 1:
1 x LVDS к HDMI адаптерной плате

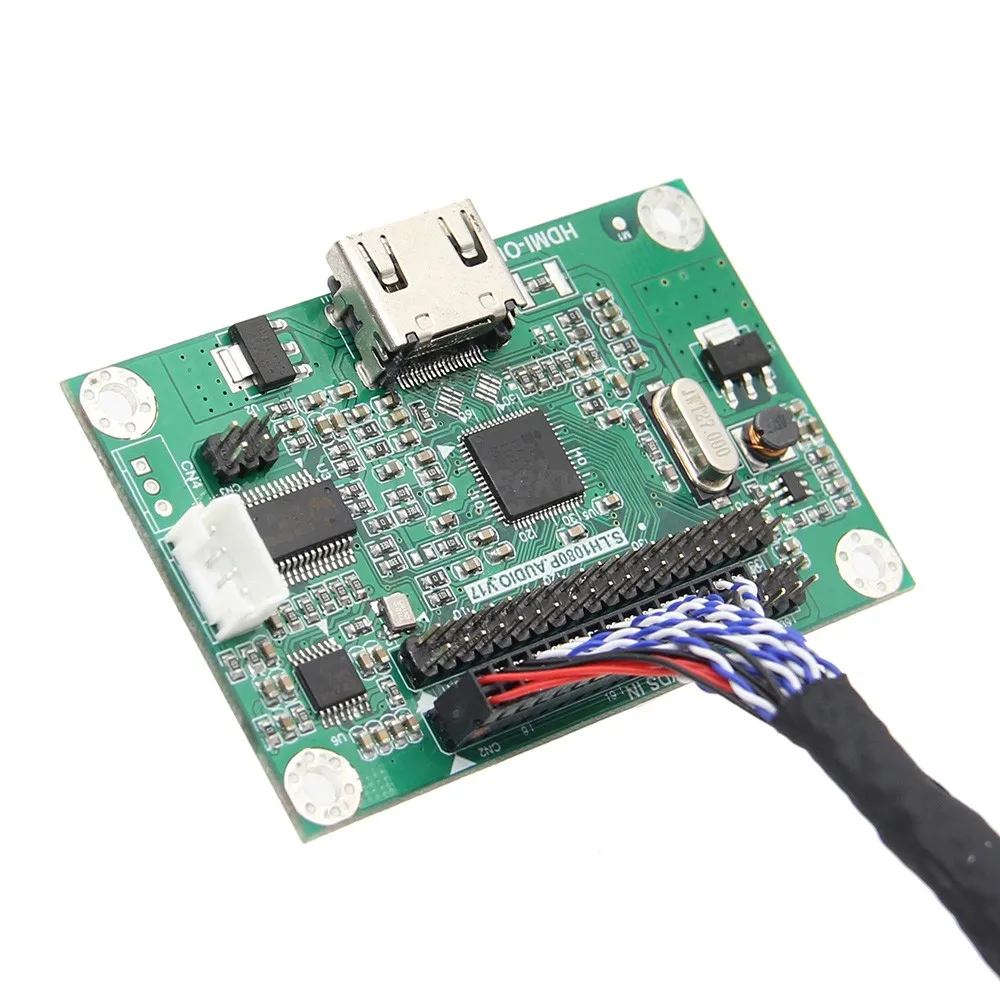

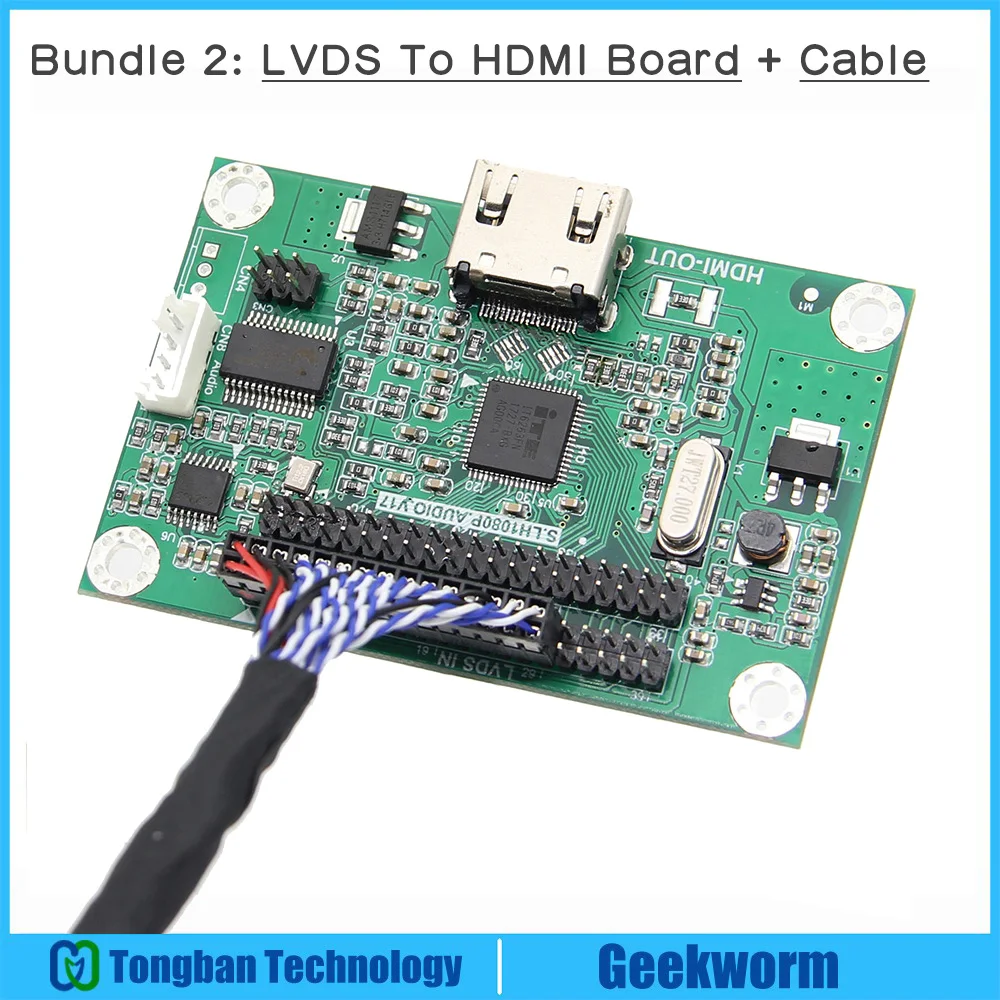

Комплект 2:
1 x LVDS к HDMI адаптерной плате 1×15 штырькового шнура
[Обзор]
Дифференциальная сигнализация пониженного напряжения входное напряжение:
Двойной 8, поддержка 1080 P (1920*1080) (по умолчанию)
Одиночный 8, поддержка 720 P/768 P/960 P (пожалуйста, оставьте нам сообщение, и мы отправим Сопротивление вам, вы должны сварить его самостоятельно, пожалуйста, обратитесь к [Часто задаваемые вопросы] )
Примечание:
1/на самом деле они просто разные прошивки. Пожалуйста, свяжитесь с нами, если вам нужна поддержка 720 P/768 P/960 P. И мы отправим вам сопротивление переносу двойной 8 досок в одиночную 8.
2/Pin подключение: 2 x 40Pin
3/поскольку это продукт DIY, иногда может возникнуть проблема совместимости. Когда он не показывает ни сигнала, ни звука, это может быть проблема уплотнения.
4/ При подключении к 4 K телевизору будет возникать любая проблема с уплотнением.
[Вики для справки]
Raspberrypiwiki.com/index.php/LVDS_To_HDMI_Adapter_Board
[Часто задаваемые вопросы]
Вопрос: есть ли способ перепрошить прошивку на этой плате, чтобы сделать двойную 8 одной 8?
О: 1. Пожалуйста, подтвердите, что ваша плата является новой версией согласно картинке;
2. Если да, то вы можете сварить 0ohm-0603-± 5%-1/10 вт сопротивление на R28 позиции.
Характеристики
Бренд Geekworm Тип демоплаты Рука Номер модели LVDS To HDMI Adapter Board Интерфейс HDMI/разъем RCA Pin 2x40Pin
