Подключение инверторного кондиционера Samsung

Содержание

Гид по оборудованию

схема соединения блоков
Стоит иметь в виду, что электрические схемы подключения кондиционера для маломощных бытовых и более мощных полупромышленных (коммерческих) моделей различаются. Первые имеют однофазное, а вторые как однофазное, так и трехфазное подключение.

Существуют два способа запитки сплит-системы: напрямую через розетку и с помощью подведения провода к электрощитку. Первый вариант подходит для бытовых приборов и в случае уже завершенного ремонта в помещении. Второй способ приемлем для мощных агрегатов, а также для устройств различной мощности при начальной стадии черновых ремонтных работ. Бытовые модели чаще вводят в эксплуатацию первым способом, поэтому в этой статье более подробно будет рассмотрен именно он.

Как правило, запитка сплит-системы проходит в несколько этапов, которые следует строго соблюдать, если пользователь планирует выполнить это самостоятельно. Итак, как подключить кондиционер своими руками без соответствующего опыта? Это сложно, но вполне осуществимо.

Кондиционер Samsung AR09RSFPAWQNER ( Инвертор) Распаковка. Установка. Первый Запуск. Сплит Система.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на терморегулирующий вентиль, где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Последовательность работ

В первую очередь владелец сплит-системы обязан запомнить последовательность работ. Они проводятся по такой схеме:

подготовка материалов и инструментов;
изучение схем подключения кондиционера;
прокладка межблочных кабелей – подключение их к клеммам внутреннего и внешнего блоков кондиционера;
подключение прибора к сети;
проверка параметров работы обоих модулей.

В зависимости от внутреннего устройства кабель может проходить как от наружного, так и от комнатного блока к источнику питания.

Инверторный компрессор в кондиционере

Инверторная технология сегодня, можно сказать, в тренде. О ней многие слышали, возможно, даже понимают, что это современно и хорошо, но конкретные преимущества инверторного компрессора озвучить мало кто сможет. А преимуществ сплит-системы с таким компрессором достаточно много и они весомые, поэтому, находясь в растерянности с вопросом какой кондиционер лучше выбрать, ответ должен быть в пользу инверторных технологий.

Давайте разберёмся, почему приоритетным выбором должен стать кондиционер именно с инверторным компрессором :

Экономичность. Кондиционеры с обычным компрессором работают достаточно просто – когда необходимо поддерживать прохладную атмосферу в квартире, они работают, но когда температура оптимальная, они выключаются. При этом подобный компрессор работает всегда на одной мощности – максимальной. Инверторный компрессор способен изменять мощность своей работы от максимума к минимуму, в зависимости от того, какая температура в комнате. Это позволяет экономить до 50% электроэнергии.
Срок эксплуатации. Инверторная технология делает кондиционер более долговечным. На самом деле, большинство поломок любой бытовой техники происходит на этапе её включения либо выключения. Именно эти два момента наиболее опасны для кондиционеров в том числе. Но если инверторный компрессор никогда не выключается, а лишь снижает или увеличивает свои обороты, то поломок и повреждений так же становится в разы меньше.
Более точная температура. Не секрет, что кондиционер поддерживает определённую температуру в квартире. Обычный, достигнув заданного параметра, отключается и включается вновь, когда температура поднимается. При этом разбег составляет около 3-4°С. Но если речь идёт об инверторном кондиционере, то заданная нами температура поддерживается с точностью до 1-2°С.

Папка «Фотографии», Как правильно выбрать модель кондиционера – кондиционер над цветком

Тишина. Сплит-система с инверторным компрессором работает несколько тише своих аналогов без инвертора

Это достаточно важно, ведь внутренний блок нередко находится в спальне, а ночью, когда мы спим, нам не нужно будет делать выбор между комфортной температурой и тишиной.

Обогрев в мороз. Нередко мы используем свой кондиционер не только летом, но и в прохладную погоду в режиме обогрева

Еще по теме: Как сбросить до заводских настроек планшет Samsung tab 2

Стоит чётко понимать, что сплит-система с обычным компрессором, не способна будет работать в этом режиме при температуре ниже -5°С. В то время как инверторный кондиционер будет работать в мороз до -15°С.

Очевидно, что преимуществ достаточно много и, казалось бы, выбрать лучший кондиционер не окажется проблемой – это инверторная сплит-система. Никакого подвоха нет, так на самом деле и есть, но стоит быть готовым к тому, что кондиционер с инверторным компрессором окажется минимум в полтора раза дороже обычного.

Comfy рекомендует: Функциональный кондиционер с возможностью охладить или обогреть комнату до 25 м² — Vestfrost VFE09AF5. Отличное качество от надёжного производителя!

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами
Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка. Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

1 – питание компрессора;
2(N) – общая нейтраль;
3 – четырехходовой клапан;
4 – вентилятор внешнего блока;
(земля).

Маркировка клемм для инверторных моделей сплит-систем:

1 – питание;
2(N) – нейтраль;
3 – управление;
(земля).

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

Снимают декоративную панель с блока.
Снимают защитную крышку с разъемов и фиксатор шнура.
Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
Фиксаторами хорошо закрепляют межблочный провод.
Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера. Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

передней панели;
фильтров грубой и тонкой очистки;
испарителя;
вентилятора;
горизонтальных и вертикальных жалюзи;
индикаторной панели;
платы управления;
поддона для сбора конденсата;
штуцерных соединений.

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов.

Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы.

Еще по теме: Устройство стиральной машины Самсунг wf6450s7w

Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Обратите внимание! Положение вертикальных жалюзи регулируется вручную. Возможностью настройки с помощью пульта дистанционного управления обладают только некоторые модели сплит-систем премиального класса.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

Подбор провода для подключения

пятижильный медный провод
Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

В целях обеспечения надежной работы кондиционера используют только медные провода. Для однофазного подключения берут трехжильные провода (фаза-ноль-земля), а для трехфазного – пятижильные.

прикрепленный к наружному блоку межблочный кабель
Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Масло для кондиционера

Кроме заправки хладагента, в систему кондиционирования необходимо периодически заливать масло, необходимое для исправной работы компрессора. Выбор вещества напрямую зависит от используемого хладагента. С R12, применяемом в автомобилях, выпущенных до 1994 года, используется минеральное масло Suniso 5G.

В автомобили, работающие на R-134а, заправляются только синтетические масла PAG 46, PAG 100, PAG 150.

В 1994 году также выпускали машины с компрессорами, допускающими использование как R-12, так и R-134a. Но даже если автомобиль сошел с конвейера в данный переходный период, недопустимо смешивать синтетические и минеральные масла. Такая смесь может быстро вывести из строя всю систему.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

Подобрать необходимые значения автомата по току можно по формуле: мощность кондиционера (кВт) разделить на напряжение сети (220 В) и увеличить полученные данные на 20-30%.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке.

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Стоит помнить о том, что как для кондиционера, так и для других бытовых электрических приборов, наиболее надежным является подключение через отдельную линию. При таком варианте не обязательно устанавливать устройство защитного отключения и дифференциальное реле.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок.

Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Схема холодильного контура внешнего блока сплит-системы

Compressor. Компрессор. Он работает с хладагентом, он сжимает фреон и обеспечивает его циркуляцию по системе.
Heat exchanger. Теплообменник. Этих устройства в системе два: один – для внешнего блока, в нем хладагент охлаждается до температуры ниже точки конденсации, другой – для внутреннего блока, это испаритель, где рабочая жидкость испаряется и отдает температуру.
2 Way valve. Расширительный 2-ходовой вентиль с двумя положения: закрыто и открыто.
3 Way valve. Терморегулирующий 3-ходовой вентиль, он является сервисным портом, к нему подсоединяются шланги при заправке фреоном или измерении давления в системе.
4 Way valve. Расширительный 4-ходовой клапан, который обеспечивает реверсное движение хладагента в режиме обогрев.
Strainer. Фильтр, предотвращающий попадание влаги в тонкий канал, поскольку она способна закупорить его и сделать недоступной для рабочей среды.
Muffler. Это глушитель.

Еще по теме: ЛДЖИ и Самсунг кто производитель

Сплошная стрелка схемы показывает, как работает устройство в режиме охлаждения, пунктирная – в режиме обогрева. В более сложных кондиционерах, помимо вышеописанных механизмов могут быть установлены: маслоотделители, датчики давления, устройство впрыска в компрессор, отделители жидкого фреона и линии перезапуска.

Источник: burforum.ru

Инверторные кондиционеры Samsung

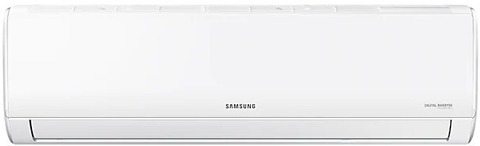

Samsung AR09TXHQASINUA

Купить инверторный кондиционер Samsung в Москве с бесплатной доставкой и гарантией производителя по выгодной цене.

При покупке инверторного кондиционера Samsung действует персональная система скидок.

Оформите заявку удобным для Вас способом: позвонив по телефону или заполнив форму на сайте. Менеджер компании обработает заявку, выявит Вашу потребность и согласует наличие товара на складе, уточнит адрес доставки или оформит самовывоз, дату и время, способ оплаты (наличными, банковской картой или безналичный расчёт).

Инверторные кондиционеры Samsung с установкой в Москве. Гарантия качества.

На сайте Splitis.ru представлен каталог инверторных кондиционеров Samsung. Оформите заявку удобным для Вас способом. Предоставляем гарантию до 5 лет на все работы. Расчет за товар и монтаж производится по окончанию выполненных работ.

Бесплатную доставку и монтаж инверторного кондиционера Samsung по стандарту качества осуществляет штатная бригада специалистов из двух человек. Оформление сопроводительной документации.

Установка инверторного кондиционера Samsung в Москве под ключ от 6000 рублей.

Хотите заказать отдельно установку инверторного кондиционера Samsung в Москве? Качественно и с гарантией до 5 лет установим инверторный кондиционер Samsung.

При покупке инверторных кондиционеров Samsung с установкой действует акция со скидкой до 30% и бесплатной доставкой по г. Москва и Московской области.

Цены на монтажные работы с покупкой инверторного кондиционера Samsung и без:

Потребляемая мощность

Модели

Площадь обслуживания (м2)

Монтаж в один этап с покупкой

Монтаж в два этапа с покупкой

Монтаж в один этап без покупки (в рублях)

Монтаж в два этапа без покупки (в рублях)

Источник: splitis.ru

Как запустить инверторный компрессор кондиционера без платы управления

генератор для инверторных компрессоров

При остановке инверторного компрессора ,возникают сложности в диагностике,инвертор или компрессор,
инвертор легко проверяется без компрессора,практически с 100% гарантии надо на выход инвертора соответственно выходы U-V-W
повесить лампочки 60вт-220в соединенные треугольником,при подключенном инверторе ,но без генератора ни одна лампа не должна гореть,далее подключаем генератор и инвертор пытается запуститься,одна из ламп примерно на секунду вспыхивает в полный накал ,а две другие в пол-накала,
и так по кругу все лампы, четыре раза ,всё это в полной мере касается инверторов embraco, других пока не попадалось,после этого со спокойной душой подключаем исправный компрессор и радуемся.

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Наружный блок бытового кондиционера, как правило устанавливается под окном. Старт/стопные компрессоры работали по 10 лет и более без ремонта. С инверторными компрессорами такой надежности нет. Возникает проблема определения неисправности компрессора или инвертора. Чаще всего выходит из строя компрессор — клин, при этом обмотки прозваниваются нормально, пробоя на корпус нет.

Для проверки вращения инверторного компрессора я использую частотник VLT.
ссылка скрыта от публикации

Частотник подключаю на ввод в компрессор (штатные провода от инвертора отключены),
вращение 30 Гц (вращение слышно, манометром тоже видно), при 3-5А есть — значит, компрессор исправен.

Нюанс.
1 — Из окна неудобно вскрывать кондиционер, переднюю крышку и добираться к компрессору вниз головой.
2 — Плата инвертора через верх, из окна, как правило, не снимается.

Например:
Кондиционеры Mitsubishi Heavy: *SRC35ZMP-S/A * DXC09Z5-S/A * SRC25ZMP-S * DXC12Z5-S/A * DXC12Z5-S * SRC25ZMP-S/A * SRC25ZSPR-S * SRC35ZSPR-S * SRC20ZSPR-S * DXC09Z5-S * SRC35ZMP-S.
Имеют плату управления RCW505A001F, с IPM IC: PS219B3-CSI
ссылка скрыта от публикации

ссылка скрыта от публикации
Инверторных кондиционеров, плат управления и микросхем — великое множество,
но схема включения выходных ключей IGBT и компрессора у всех одинаковая:
IGBT1 — IGBT4 — U
IGBT2 — IGBT5 — V
IGBT3 — IGBT6 — W
У частотника VLT применяется эта же мостовая схема.
Получается два транзисторных моста в параллель, один из которых обесточен.

Можно ли в обесточенном кондиционере
1 — на плату инвертора припаять три провода U/V/W от частотника на компрессор,
2 — подать напряжение от частотника на компрессор в параллель с ключами штатной микросхемы — ?

Примечание.
Когда IPM микросхема оказывается пробитой, это может быть следствием клина компрессора.
Новая IPM микросхема сгорит так же, поэтому диагностика клина компрессора необходима в любом случае.
ссылка скрыта от публикации

Запуск компрессора от инверторного кондиционера без родной электроники
