Сетевые проекторы и BYOD

В общих чертах BYOD — это политика организации, предполагающая, что сотрудники приходят со своими устройствами, и эти устройства нужно интегрировать в рабочую среду — подключить к сети организации или любым устройствам, доступным в офисе. Проектор — это большой экран, который может быть расположен в любом помещении, поэтому естественным образом возникает задача быстрого подключения к нему всевозможных устройств. Тут есть три основных варианта:

Подключение к проектору с устройства пользователя напрямую.
Подключение нескольких устройств к одному проеткору — большие экраны идеальны, чтобы делить их на части, выводя несколько устройств бок о бок.
Можно включить проектор в сеть организации и получать доступ к любому сетевому проектору, подключившись к этой сети.

1. Прямое подключение к проектору

Хоть это не всегда технологично, но вполне вписывается в понятие BYOD. Сотрудник пришел на совещание, либо ученик пришел делать доклад перед классом, и им нужно предоставить возможность подключиться к проектору. Если в IT позаботились об этом, то из стены может торчать свободный HDMI удлинитель — это решит множество проблем, хотя вы так же просто не подключитесь со смартфонов. Если порт HDMI, от которого идет удлинитель, поддерживает MHL, и смартфон поддерживает MHL, то можно взять соответствующий шнур и дублировать экран смартфона по MHL, демонстрируя нужную презентацию непосредственно со. В принципе, это может сработать.

Тем не менее, кабель из стены может и не торчать, а проектор, между прочим, не обязательно находится на расстоянии вытянутой руки, чтобы к нему было удобно подключать провода. В этом случае без WiFi не обойтись. Стандартная процедура здесь такая: устройство пользователя подключается к проектору напрямую с помощью специального бесплатного приложения — проектор обнаруживается в списке сетей WiFi и подключение происходит непосредственно к нему. Процесс подключения может быть упрощен такими процедурами, как отображение QR кода на экране, считав который, приложение само будет знать, как подключаться к данному проектору.

Иллюстрация прямого подключения по WiFi к проекторам Epson

Неудобств в этой схеме два: 1) надо скачать приложение, 2) далеко не факт, что приложение для мобильных устройств будет поддерживать дублирование экрана и, вполне вероятно, передача видео будет затруднена либо из-за ограничений приложения, либо из-за низкой скорости подключения (малой пропускной способности). Тем не менее, одна из модных ныне функций в таких приложениях — отображение видео с камеры смартфона, которая может выступать в качества своего рода «документ-камеры». В число традиционных возможностей приложений для смартфонов входит отображение наиболее распространенных форматов документов (PowerPoint, Word, Excel, PDF) и изображений. В качестве примеров таких приложений приходят на ум CASIO C-Assist и Epson iProjection.

Если в проектор встроена функция разделения экрана (split screen), то уже можно делать интересные вещи, например слева вывести HDMI сигнал с ноутбука, а справа — сигнала со смартфона, подключенного по WiFi.

Гораздо больше свободы при подключении со смартфона дает поддержка Miracast. Как правило, поддержка Miracast означает достаточную для отображения видеоконтента пропускную способность. К тому же, не требуется никаких дополнительных приложений — на смартфоне достаточно включить «зеркалирование экрана» и выбрать в списке устройств проектор. Данная опция у проекторов обычно считается продвинутой, что влияет на цену проектора.

2. Подключение нескольких устройств к проектору

Второй вариант, который я предложил рассмотреть вначале, — это некое совместное совещание, предполагающее возможность вывести на экран одновременно несколько устройств. Здесь может возникнуть некоторая путаница с функцией Split Screen — нужно уточнить, что, в отличие от Split Screen, в рассматриваемом варианте все подключения идут через один интерфейс — через беспроводную сеть. Если изображение делится на части, то это происходит до того, как оно передается на соответствующий видеоинтерфейс.

На ум приходят два конкретных решения.

NEC MultiPresenter/NEC MultiPresenter Stick.

Представляет собой встроенный в проектор, либо внешний модуль, подключаемый к HDMI разъему проектора. Модуль представляет собой полноценный мини-компьютер, позволяющий подключиться к себе 50 устройствам и выводить на экран до 16-ти одновременно. Сессия может управляться модератором, либо проходить в свободном режиме. Существует даже возможность закачивать на устройство и скачивать с него файлы. В свое время я даже делал небольшое тестирование этого решения.

Epson EasyMP MultiPC Projection и Epson iProjection.

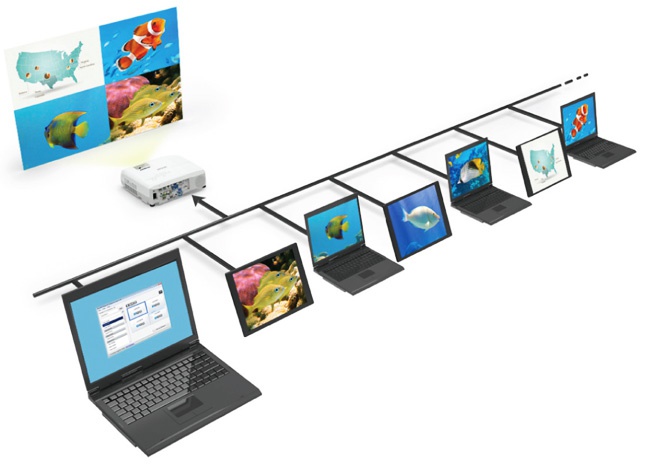

У Epson был давно отлажен единый стандарт для сетевых проекторов. Если проектор обладает внешним или встроенным модулем WiFi и поддерживает приложение для PC «EasyMP MultiPC Projection», то предполагается возможность подключения к одному проектору до 50 устройств с одновременным отображением четырех из них. В числе подключаемых устройств могут присутствовать смартфоны, использующие для подключения приложение iProjection. Функция модератора также поддерживается.

Оба описанных примера означают одно: люди с различными устройствами смогут зайти в комнату и в свободном режиме, по очереди или одновременно, выводить на проектор свой контент.

Еще по теме: Как в программе vmix вывести изображение с мастер экрана на проекторе

2.1. Интерактивные проекторы

Как демонстрируется на кадре из ролика ультракороткофокусного интерактивного проектора, участники конференции не только подключаются к проектору по беспроводной сети, но и имеют возможность добавлять аннотации, которые видны всем участникам, с любого подключенного устройства, безусловно, включая сам проектор, на изображении которого можно рисовать пальцами или электронными маркерами.

В данном конкретном случае подключение к общему изображению у мобильных устройств и ноутбуков осуществляется через веб-интерфейс.

3. Подключение к проекторам через сеть организации

Демонстрация различия между прямым подключением (B)
и подключением через сеть организации (A), взято с panasonic.net

Другими словами, вы подключаетесь не напрямую к проектору, а к сети, получая доступ ко всем проекторам сети, по аналогии с сетевыми принтерами. В сеть проектор может быть включен как проводным, так и беспроводным способом. Здесь открываются новые возможности, такие как проецирование с одного устройства одновременно на несколько проекторов. К примеру, в руководстве Epson EasyMP MultiPC Projection сказано, что можно одновременно подключаться с нескольких устройств к одному проектору в режиме разделения экрана, но при этом еще и дублировать это изображение на четыре сетевых проектора.

В любом случае, для пользователя предлагаемый производителями набор поддерживаемых проектором сетевых функций — предмет тщательного изучения. Иногда Ethernet-разъемы присутствуют только для реализации управления проектором по сети, а иногда, наоборот, проектор может поддерживать широкий набор возможностей, но производителю не удается об этом сообщить пользователю.

Источник: projectorworld.ru

Как подключить проектор по сети

Настройка управления по локальной сети позволяет управлять проектором с компьютера
с помощью веб-браузера (если компьютер и проектор подключены к единой локальной сети).

Настройка: Настройка управления по локальной сети

1. Подключите один конец кабеля RJ45 к сетевому входу RJ45 проектора, а другой конец

2. Нажмите MENU на проекторе или MENU/EXIT на пульте и кнопками / выберите меню

3. Кнопкой выберите Настройка управления по локальной сети и нажмите ENTER.

Откроется страница Настройка управления по локальной сети.

4. Кнопкой выделите Управление, затем кнопками / выберите RJ45.
5. Нажмите ,

чтобы выделить DHCP, а затем нажмите / , чтобы выделить Вкл..

6. Кнопкой выберите Применить и нажмите ENTER.
7. Подождите 15–20 секунд и откройте страницу Настройка сети еще раз.
8. Отобразятся настройки IP-адрес проектора, Маска подсети, Шлюз по умолчанию,

Сервер DNS. Запишите IP-адрес, отображаемый в строке IP-адрес проектора.

Если IP-адрес проектора все равно не отображается, обратитесь к администратору ИС.

1. Повторите шаги 1-4 выше.
2. Нажмите ,

чтобы выделить DHCP, а затем нажмите / , чтобы выделить Выкл..

3. Выясните у администратора ИС настройки для IP-адрес проектора, Маска подсети, Шлюз

по умолчанию и Сервер DNS.

4. Кнопкой выберите пункт, который вы хотите изменить, и нажмите ENTER.
5. Кнопками / переместите курсор, затем кнопками / введите значение параметра.
6. Для сохранения настройки нажмите ENTER. Если вы не хотите сохранять настройку,

нажмите MENU/EXIT на пульте или EXIT на проекторе.

7. Кнопкой выберите Применить и нажмите ENTER.

Удаленное управление проектором через веб-браузер

Если вы знаете IP-адрес проектора и проектор включен или находится в ждущем режиме, то вы
можете управлять проектором с любого компьютера, подключенного к той же локальной сети,
что и проектор.

1. Введите адрес проектора в адресной строке веб-браузера и нажмите «Переход».

Страница 37

Сетевое управление проектором

Настройка: Настройка управления по локальной сети

1. Подключите один конец кабеля RJ45 к сетевому входу RJ45 проектора, а другой конец

2. Нажмите MENU на проекторе или MENU/EXIT на пульте и кнопками / выберите меню

3. Кнопкой выберите Настройка управления по локальной сети и нажмите ENTER.

Откроется страница Настройка управления по локальной сети.

4. Кнопкой выделите Управление, затем кнопками / выберите RJ45.
5. Нажмите ,

чтобы выделить DHCP, а затем нажмите / , чтобы выделить Вкл..

Сервер DNS. Запишите IP-адрес, отображаемый в строке IP-адрес проектора.

Если IP-адрес проектора все равно не отображается, обратитесь к администратору ИС.

1. Повторите шаги 1-4 выше.
2. Нажмите ,

чтобы выделить DHCP, а затем нажмите / , чтобы выделить Выкл..

3. Выясните у администратора ИС настройки для IP-адрес проектора, Маска подсети, Шлюз

по умолчанию и Сервер DNS.

нажмите MENU/EXIT на пульте или EXIT на проекторе.

7. Кнопкой выберите Применить и нажмите ENTER.

Удаленное управление проектором через веб-браузер

1. Введите адрес проектора в адресной строке веб-браузера и нажмите «Переход».

В модельном ряду проекторов Epson есть как модели с поддержкой работы по сети, так и без. В этом посте мы расскажем, какими преимуществами обладают проекторы с сетевым функционалом и как с ними, собственно, работать по сети.

Перечислим основные преимущества проекторов с поддержкой сети:

Проектор можно подключить к сети организации и выводить на него изображение с экрана любого компьютера, подключенного к сети
Можно подключаться к проектору напрямую, передавая изображение по проводной и беспроводной сети
Можно осуществлять удалённый мониторинг и управление проекторами организации по сети

Весь сетевой функционал проекторов Epson реализуется через специальные приложения. К примеру, на сайте поддержки Epson для сетевых проекторов доступны для скачивания следующие приложения:

EasyMP Network Projection
EasyMP Multi PC Projection
EasyMP Monitor

Еще по теме: Проектор Smart v10 инструкция

Кроме того, существует мобильное приложение Epson iProjection, доступное для устройств на базе iOS и Android.

Рассмотрим вышеупомянутые приложения подробнее.

Проецирование с ПК

С ПК всё просто. Для компьютеров под управлением ОС Windows и OS X доступно два приложения, предназначенных для проецирования по сети (приложения идут в комплекте с проектором или могут быть загружены из раздела с драйверами, инструкциями и ПО на Epson.ru): Epson EasyMP Multi PC Projection и Epson EasyMP Network Projection. Оба приложения позволяют отображать содержимое экрана компьютера на сетевой проектор, но обладают различным дополнительным функционалом.

Epson Multi PC Projection

Приложение Epson Multi PC Projection, сообразно своему названию, «заточено» под проецирование с нескольких компьютеров на сетевой проектор в режиме разделения экрана:

После этого появляется окно управления проекцией. Можно разделить экран проектора, к которому мы подключились, на 2 или 4 части. К этому же проектору могут подключаться и другие пользователи (до 50 человек!), а мы можем перетаскивать изображения с их экранов их в нужную часть проецируемого изображения. К такому «совещанию» могут также подключаться и мобильные клиенты через приложение iProjection.

Ниже приведены скриншоты окна программы Multi PC Projection, сделанные с двух подключенных к проектору ноутбуков (отмечены красным и желтым). Зеленым отмечено мобильное устройство.

Как вы видите, подключившись к проектору, пользователи обоих ноутбуков видят примерно одинаковую картинку, что поднимает вопрос о правах. В данном случае оба пользователя могут решать, какое из подключенных устройств выводить на экран проектора. Владелец смартфона в данном случае вынужден скромно ждать, пока его картинку не «перетащат» на экран.

Вот как эта ситуация выглядит в реальности (разумеется, все устройства и проектор могут находиться на любом удалении друг от друга, так как изображение можно передавать как по локальной сети, так и через интернет):

В данном случае, например, проектор подключен к сети проводным способом (но может и по Wi-Fi), а остальные устройства — через Wi-Fi.

Что касается управления проекцией, очевидно, что для ряда задач столь либеральная система неприемлема. К примеру, в аудитории только преподаватель должен иметь право выбирать, какие компьютеры выводить на экран, а учащиеся — нет. Для этого предназначена функция модератора, позволяющая управлять проецированием с единственного компьютера.

В примере выше мы подключались к одному проектору. Точно таким же способом мы имеем право подключаться к нескольким проекторам одновременно:

Один из вариантов использования данного подключения на практике — это удалённые конференции.

EasyMP Network Projection

Второе приложение для проецирования с ПК носит название EasyMP Network Projection.
Данная программа имеет ряд общих функций с описанной выше, однако не позволяет одновременно проецировать с нескольких компьютеров на один проектор (хотя можно проецировать по очереди). Вместо этого она обладает рядом функций, созданных исключительно под сетевые презентации, среди которых:

Специальный режим для презентаций PowerPoint
Возможность отображать расширенный рабочий стол на несколько проекторов (функция multi-screen display)
Режим отправки фильма, позволяющий решить проблему низкой пропускной способности сети при отображении видео

Для проекторов, обладающих интерактивными возможностями, в EasyMP Network Projection предусмотрен режим передачи сигналов мыши. Подключившись к удалённому интерактивному проектору с помощью программы EasyMP Network Projection, управление мышью на вашем компьютере можно сделать доступным для всех подключённых проекторов, что дает интересные возможности для проведения интерактивных обсуждений и конференций. Возьмём, к примеру, идущее с интерактивными проекторами Epson ПО для аннотаций (Easy Interactive Tools):

В данном примере на оба сетевых проектора дублируется экран одного ноутбука. Благодаря интерактивной функции, оба проектора могут управлять мышью ноутбука в дополнение к выступающему, который «рисует» на проецируемом изображении интерактивным маркером или даже пальцами рук!

Благодаря этому, можно играть в крестики-нолики с удалённым офисом, что и показано на фотографиях! Безусловно, это не является основным способом использования подобных сетевых конференций, но наглядно демонстрирует возможности софта и проекторов =)

Так как точность интерактивных маркеров исключительно высока, подобным образом можно совместно использовать практически любое ПО и устраивать интерактивные мозговые штурмы без необходимости сбора всех участников в одном помещении.

EasyMP Monitor

В завершение обзора сетевых приложений для ПК и Mac OS упомянем программу EasyMP Monitor, предназначенную для управления большим количеством сетевых проекторов. Прежде всего, программа позволяет построить наглядную многоуровневую схему, разделив проекторы по группам в соответствие с их местонахождением, после чего команды можно давать целой группе.

В нашем случае сетевых проекторов всего два, поэтому построенная структура впечатляет не так сильно, как если бы у нас было штук 20 проекторов, разбросанных по различным офисам.

С помощью EasyMP Monitor легко отслеживать состояние проекторов и быть в курсе возникших проблем (есть даже возможность настроить получения уведомлений по почте). Можно управлять удалёнными проекторами, в т.ч. включать и выключать их. Доступ к меню каждого отдельного проектора возможен через Веб-интерфейс.

Очень полезной является возможность запуска какой-либо команды к таймеру. К примеру, можно настроить автоматическое отключение всех проекторов в пятницу вечером, чтобы не тратить впустую электроэнергию и ресурс ламп проекторов организации.

Проецирование с мобильных устройств

Напоследок чуть подробнее коснёмся работы с мобильными устройствами с помощью приложения Epson iProjection.
Имеется, опять же, два варианта работы: можно подключаться либо к проектору, находящемуся в сети организации:

Либо напрямую к проектору (последний вариант хорошо подходит для мобильных презентаций):

Подключившись к сети выбираем из списка проекторы, на которые собираемся выводить наш контент и готово!

Что можно выводить на проектор с помощью приложения iProjection?

Изображения из Галереи (.jpg/.png/.tiff)
Документы PDF
Документы Microsoft Word, PowerPoint, Excel, Keynote (для устройств на базе iOS),
Интернет-страницы с сайты, открытые в браузере

При этом поддерживаются облачные сервисы наподобие Dropbox.
Также iProjection позволяет добавлять аннотации поверх отображаемого контента:

Еще по теме: Почему нет звука на проекторе при подключении ноутбука

В приложении имеется встроенная панель управления проектором, позволяющая выбирать источник сигнала, делать стоп-кадр, временно отключить звук и видео и регулировать громкость:

Послесловие

Пожалуй, на этом все: мы рассмотрели весь основной сетевой функционал проекторов Epson. Теперь, если у вас или ваших знакомых или бизнес-партнеров возникнут вопросы по данным приложениям, вы знаете, где найти на них ответ!

Нет связанных сообщений

Источник: motorevive.ru

Подключение Проектора к Интернету и Настройка Трансляции по WiFi

В одной из прошлых статей мы познакомились с таким устройством, как беспроводной видео проектор. Пришло время рассказать как он работает и как его настроить — ведь для новичка, впервые взявшего в руки подобный вид техники, подключить его с первого раза может быть сложно. Поэтому сегодня предлагаю вашему вниманию подробную инструкцию.

Установка проектора

Для того, чтобы подключить данный проектор, необходимо сначала хорошенько его зарядить. Устанавливать его нужно на штатив, причем даже лучше, если не на тот, который идет в комплекте, а более устойчивый стационарный, который обычно используется для фото и видео камер.

led проектор

В зависимости от близости к экрану картинка будет становить меньше (если ближе) или больше, если разместить его дальше. На качестве видео это отражаться почти не будет — проектор позволяет проигрывать видео с разрешением 4К.

Угол наклона тоже не влияет — устройство само его рассчитывает и делает изображение ровным. Главное при этом, чтобы сам экран был гладким и точно перпендикулярным к полу.

Для включения переводим тумблер питания в активное положение, а на P09 еще дополнительно нажимаем на кнопку «Power».

Рабочий стол

Далее направляем объектив на белое полотно экрана или стену — для удобства воспроизведения и настройки рекомендую закрепить его на штативе.

инструкция

Начинает загружаться операционная система Андроид — на стартовом рабочем столе уже имеются окна для входа в самые используемые приложения, такие как Youtube или Play Market. Здесь же сразу имеем быстрый доступ к источникам воспроизведения видео:

С встроенного или внешнего накопителя
Через AirPlay для проигрывания с устройств Apple
MiraCast для воспроизведения с Android
HDMI для ретрансляции экрана компьютера или ноутбука

Уже сейчас можно выбрать файл из папки на внутреннем диске и начать его проигрывание

как подключить

Если переключиться в раздел приложений, то увидим иконки других предустановленных программ, в частности Kodi медиаплеер, с помощью которого можно транслировать мультимедиа контент с запущенного в локальной сети домашнего медиа сервера.

настройка

Подключение проектора к интернету по WiFi

Но для этого понадобится подключение к WiFi роутеру. Для этого идем в раздел «Параметры» и открываем «Networking Setting»

параметры

И далее «WiFi Settings»

подключение

Включаем беспроводной модуль виртуальным тумблером

wifi

И находим в списке свою сеть

интернет

И наконец, вводим пароль — здесь то как раз очень пригодится мышка

коннект

Просмотр видео с YouTube

Для открытия видео с Ютуба открываем соответствующее приложение и находим нужный нам канал. Авторизоваться в своем аккаунте можно, но не обязательно.

youtube

Установка других приложений

Для того, чтобы поставить на проектор другие приложения из Play Market, необходимо все-таки будет зайти под своей учетной записью Google или завести новую.

вход в google

Для ввода логина и потдверждения входа по СМС также удобнее использовать реальную клавиатуру или мышь, чем виртуальную клаву и сенсор.

play market

Трансляция со смартфона Android через Miracast

Для того, чтобы через проектор на экране транслировались медиафайлы с вашего смартфона, в нем встроено два приложения — Miracast для Андроида и AirPlay для iOS.

Ваше мнение — WiFi вреден?
Показать результаты
Проголосовало: 50654

Начнем с первого. В последних Android, в частности в MIUI на телефонах Xiaomi, имеется встроенная функция показа мультимедиа контента на ТВ, приставках и других гаджетах.

Находится она в разделе «Настройки — Дополнительные функции — Беспроводной дисплей»

Беспроводной дисплей

Но тут надо отметить, что бывает и такое, что ее сложно найти в настройках, если производитель смартфона поставил на него какую-то свою особенную оболочку, например как это делает Samsung. Тогда целесообразно телефон предварительно тоже установить отдельное приложение, которое вытаскивает ее из недр конфигураций системы. Их множество, найти не составит труда — мне подошли Miracast WiFi Display и еще одно, которое так и называется Транслировать на экран ТВ.

miracast wifi display

транслировать видео

И еще один нюанс — и проектор, и смартфон должны быть подключены к одной и той же сети WiFi, а еще лучше, чтобы одна была на частоте 5 ГГц для повышения скорости и тем самым избежания задержек в трансляции.

Когда все нужные программы установлены, можно начинать:

Запускаем на проекторе приложение «Miracast»

miracast проектор

Откроется окно с ожиданием подключения, из которого нам интересна информация об имени устройства — оно будет отображаться в списке доступных устройств для расшаривания видео.

имя в сети

После этого запускаем приложение на телефоне и ищем наш проектор. Странно, но почему-то в Miracast WiFi Display он отображается с тем самым именем, которое было на нем задано, а вот во второй программе у него другое значение. Впрочем, это не принципиально.

android eshare

Жмем на эту ссылку и разрешаем воспроизведение файлов

разрешение трансляции

Выбираем папку и файл необходимого ролика

выбор папки с видео

На экране начнется его проигрывание, а дисплей смартфона превратится в пульт управления

пульт управления

Трансляция фильма с iPhone на проектор через AirPlay

Если же у вас iPhone или iPad, то воспроизведение видео с него осуществляется через приложение AirPlay. На телефон тоже при этом нужно поставить дополнительную программу с поддержкой DLNA соединений. Я выбрал первое попавшееся — Nero Streaming Player — кстати, под Андроид оно тоже есть.

nero streaming player
