Подключение насоса стиральной машины Самсунг

Адекватная цена, доступность в торговой сети, универсальные подсоединительные размеры и точки крепления.

Недостатки:

Масса заметно ниже, чем у оригинального сливного насоса. Что косвенно говорит об экономии металлических материалов при изготовлении.

В предыдущей стиральной машине Samsung S1021 сливной насос (помпа) отслужил около 6 лет. После чего стал шуметь и глючить при сливе воды. Причиной отказа такого насоса, как правило, служит износ и нарушение (усыхание) внутренних резиновых уплотнений (сальников) механики. Вследствие чего вода попадает в механизм насоса и разрушает его. Тот насос был заменён на новый сливной насос производства итальянского бренда Askoll, и в последующем за несколько лет работы хорошо зарекомендовал себя.

Далее в другой стиральной машине с прямым (безременным) приводом стирального барабана модели LG E1096SD3 установленный на заводе оригинальный сливной насос отработал те же самые 6 лет, после чего стал заметно шуметь при работе. С учётом имеющегося опыта стало ясно, что это новый кандидат на замену. Тянуть с которой не стали.

Залил эпоксидной насос от стиральной машины

В итоге заводской насос был снят с машины, а сделать это совсем несложно. И по его образцу в плане тех же самых габаритов подсоединительной части и расположения крепёжных отверстий в местной торговой сети «Всё сам», торгующей запчастями для различной бытовой техники, был приобретён сливной насос Askoll артикул RS0602 модель M231 XP. Который на сайте данной торговой сети вообще был маркирован как универсальный сливной насос Askoll PMP000UN, подходящий для множества моделей различных стиральных машин от самых разных производителей.

Цена нового насоса составила 690 рублей, что весьма гуманный ценник на устройство такого рода. Заявленная мощность нового девайса составляет 40Вт при допустимом напряжении питания сети переменного тока 220-240 вольт.

Однако в последующем при измерении активного сопротивления его обмотки выяснилось, что оно заметно выше, чем активное сопротивление обмотки предыдущего 30-ваттного насоса от LG. А так в плане соотношения мощностей не бывает.

Иными словами, от электрической сети новый сливной насос Askoll RS0602 M231 XP при более высокоомной обмотке должен потреблять меньше электричества, чем сливной насос от LG с обмоткой меньшего электрического сопротивления. Правда, это всё без учёта массы активных металлических пластин его сердечника и их магнитной проницаемости. Соответственно и мощность у насоса с более высокоомной обмоткой будет меньше. Хотя на практике при работе нового насоса в стиральной машине LG E1096SD3 это никак не сказалось. Он прекрасно вписался в архитектуру внутреннего устройства машины, и в настоящее время в плане производительности работает совершено нормально.

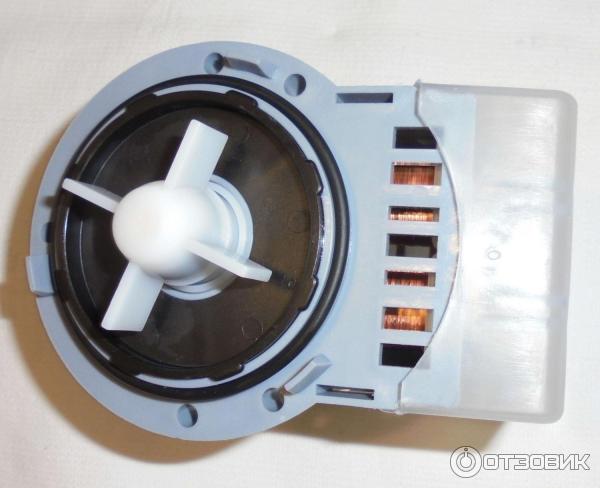

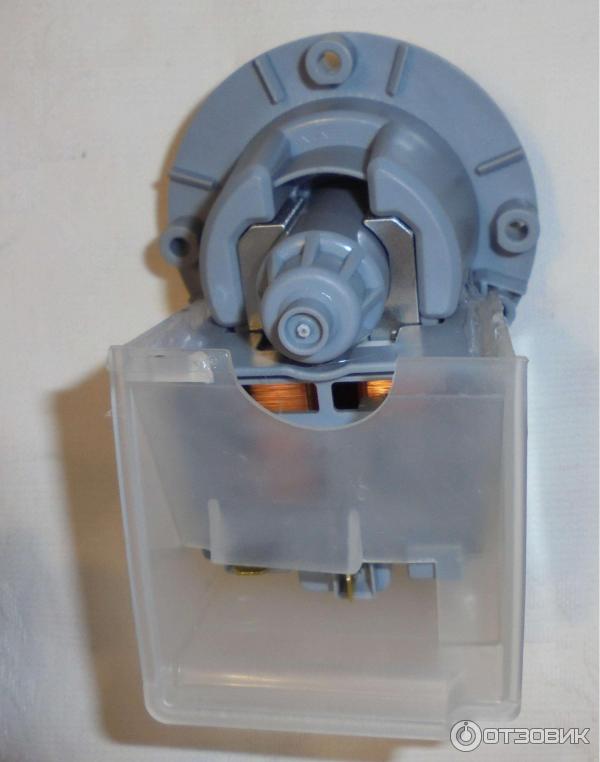

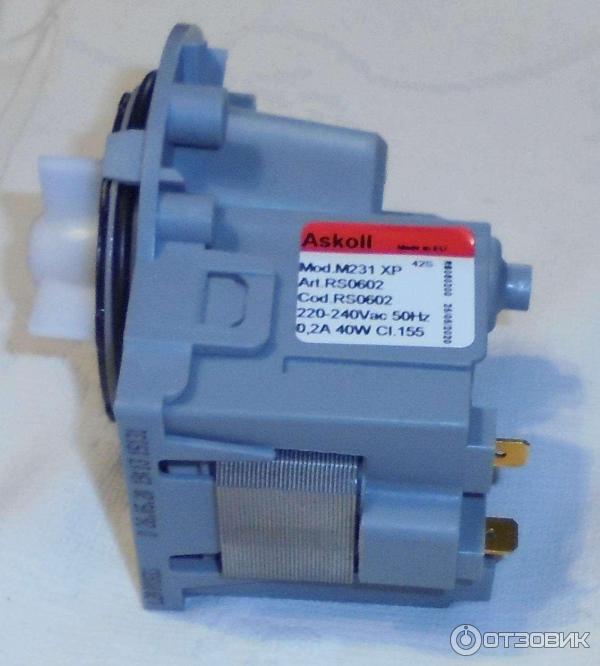

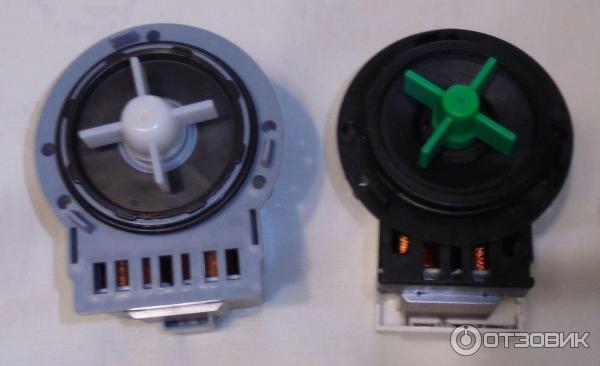

Общий внешний вид сливного насоса Askoll RS0602 M231 XP и его несколько криво наклеенная наклейка:

Перед тем как сменить помпу проверте это в стиральной машине

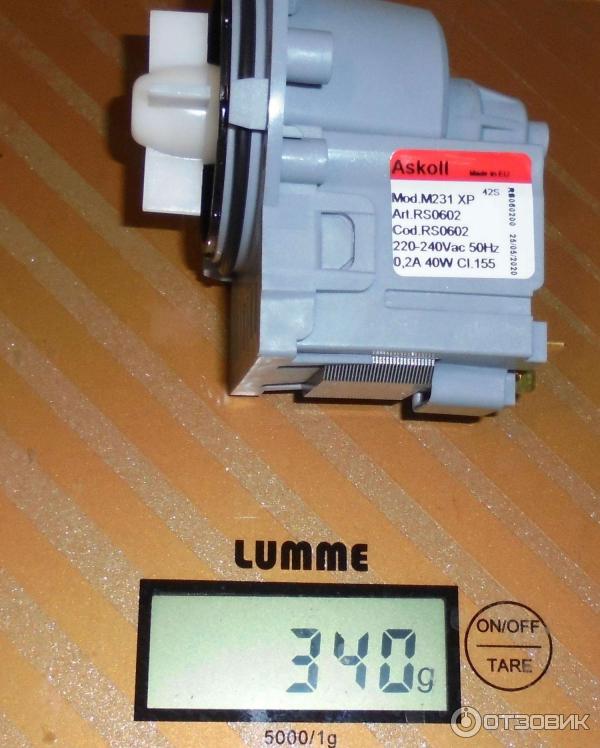

Измеренная масса изделия составила 340 граммов:

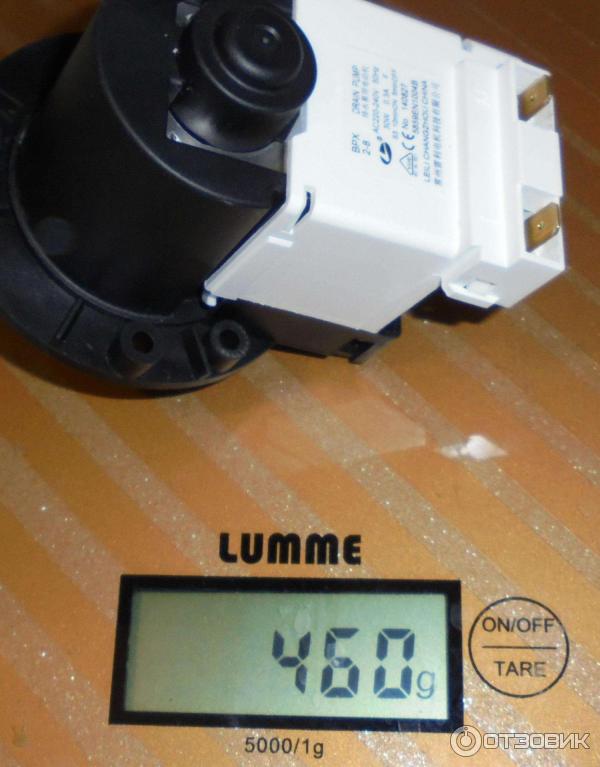

Притом что предыдущий насос от LG при сходных габаритах весил более солидные 460 граммов:

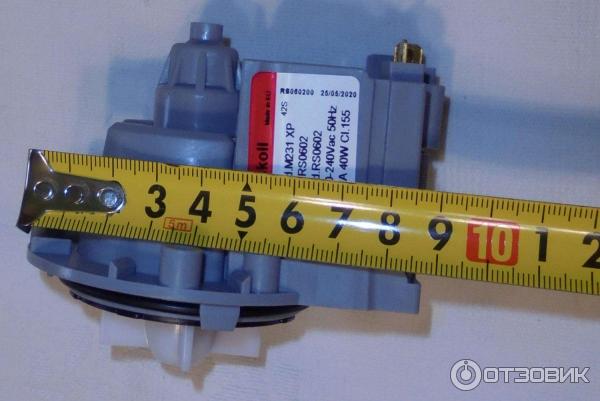

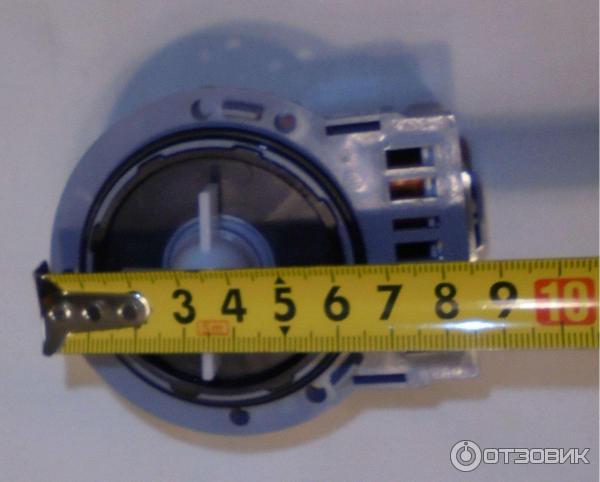

Измеренные габариты сливного насоса Askoll RS0602 M231 XP:

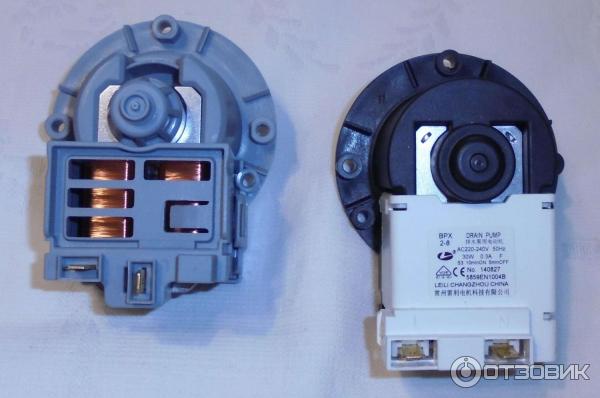

Рядом два сливных насоса. Слева Askoll RS0602 M231 XP, справа оригинальный сливной насос 5859EN1004B производства китайской компании LEILI CHANGZHOU CHINA от стиральной машины LG E1096SD3:

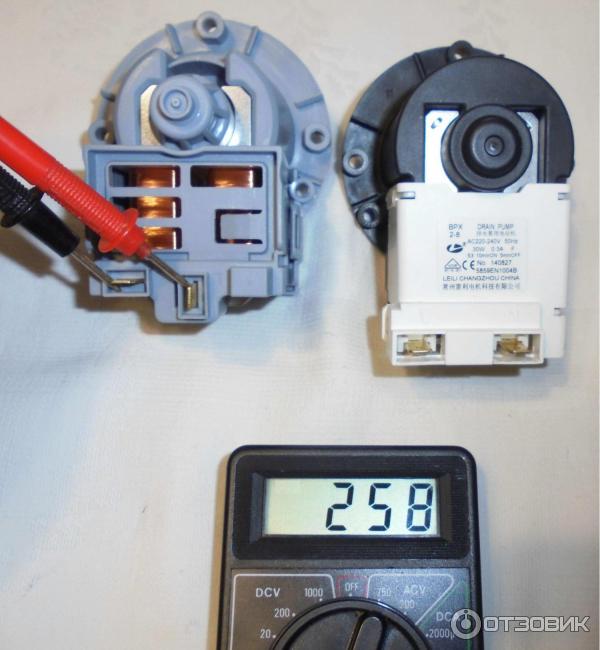

Измеряем активное электрическое сопротивление обмоток обоих насосов. Сначала насос Askoll RS0602 M231 XP. Он имеет обмотку на 258 Ом:

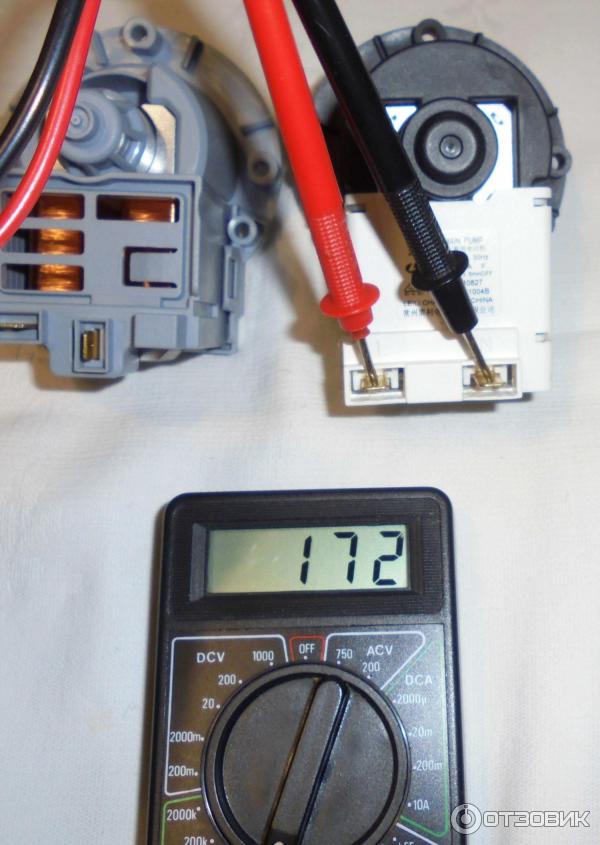

Теперь родной насос от стиральной машины LG E1096SD3. Активное электрическое сопротивление его обмотки составило 172 Ома:

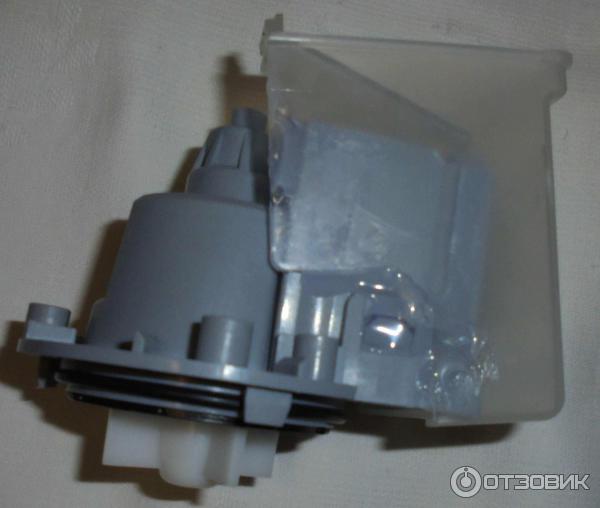

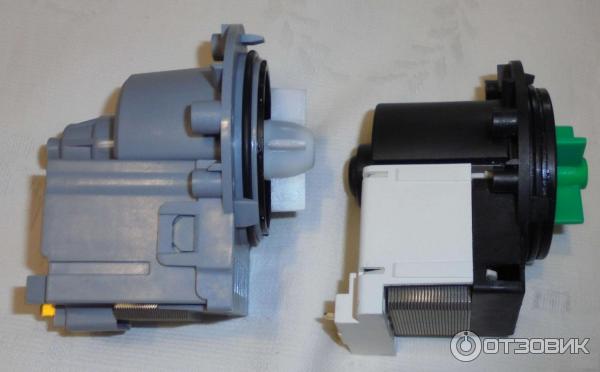

Так как внешне корпуса обоих насосов немного различаются, защитная полипропиленовая обойма, предварительно снятая со старого насоса, на новый по посадочным точкам не подошла. Однако лишаться её не хотелось, хотя насос вполне можно установить и без этой обоймы. Поэтому на новый насос обойма была нанизана по месту. После чего хорошо приклеена термоклеем из клеевого пистолета Ставр ПК-11/100. Результат крепления защитной обоймы от прежнего сливного насоса на корпус нового насоса Askoll RS0602 M231 XP:

К улитке насос крепится тремя винтами, отверстия под которые прекрасно видны на фотографиях. Обратите внимание на сохранность и целостность резинового кольца на корпусе насоса. Именно оно обеспечивает герметичность соединения насоса с улиткой сливной системы стиральной машины:

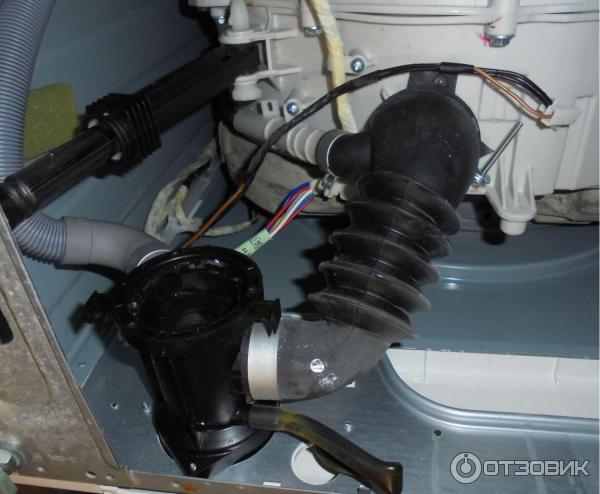

Вид на улитку сливной системы стиральной машины LG E1096SD3 со снятым сливным насосом:

Защитный кожух сливного насоса после его установки не должен касаться гофрированного резинового шланга:

Также стоит внимательно надевать клеммы на контакты насоса. У нового насоса клеммы подключения с маркировкой L и N расположены наоборот по сравнению со старым. И нужно их одеть так в соответствии с буквами маркировки, как они были надеты на прежний сливной насос.

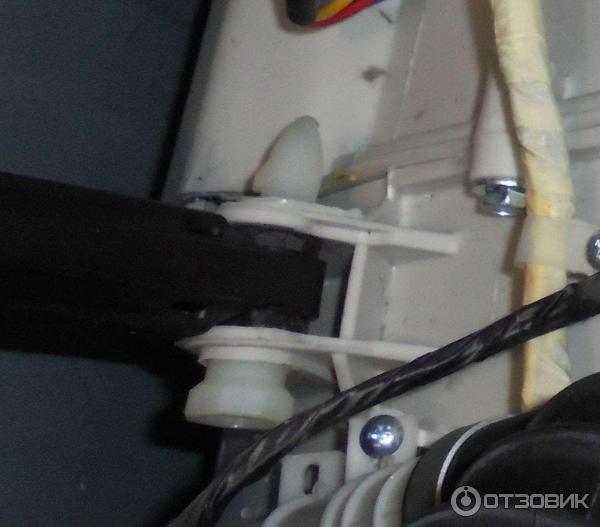

Также стоит уделить внимание нормальному положению штифтов крепления стирального барабана машины к амортизаторам:

Случается и так, что от вибраций такой штифт может постепенно вылезать из своего посадочного гнезда, и даже в итоге совсем вылететь оттуда. Что приведёт к отказу функционирования стиральной машины. На конце штифта расположен небольшой замочек, а сам штифт имеет разрезной конец. При необходимости конец штифта можно дополнительно укрепить от выдавливания из посадочного гнезда термоклеем из клеевого пистолета.
Стиральная машина LG E1096SD3 имеет развитую систему электронного управления с мощным импульсным блоком питания, и установленными на массивном радиаторе силовыми электронными элементами:

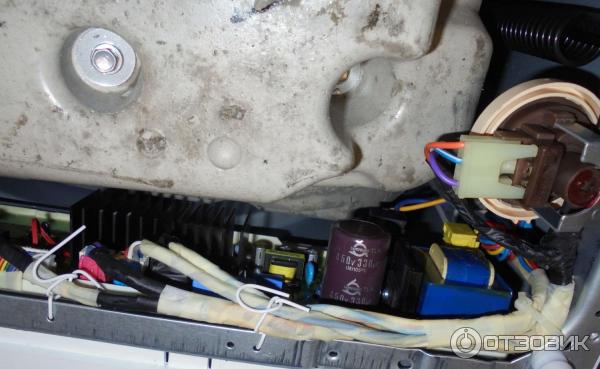

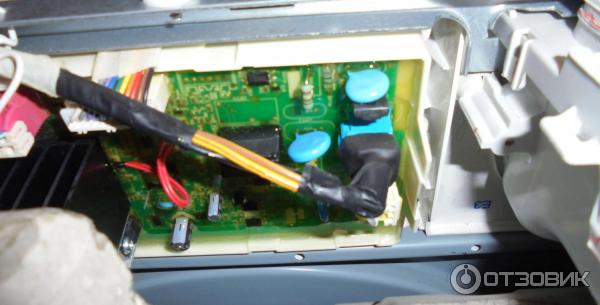

Печатные платы электронных блоков управления установлены в верхней части машины. Их следует оберегать от механических повреждений и попадания влаги.

После проведённой замены сливной насос Askoll RS0602 M231 XP 220V 40W работает нормально. Шум его работы по сравнению со старым сливным насосом стал заметно меньше. На практике такой сливной насос подойдёт для замены отслуживших своё родных сливных насосов множества современных моделей стиральных машин от различных производителей.

Источник: otzovik.com

Пошаговая инструкция по замене насоса для стиральной машины Самсунг

Автоматическая стиральная машина (АСМ) один из самых популярных бытовых приборов, наряду с сотовым телефоном, компьютером, телевизором и микроволновой печью, отсутствие или поломка которых сравнима по своим масштабам для современного человека со стихийным бедствием. На примере автомат — машины Самсунг WF6450S7W рассмотрим устройство, основные причины неисправностей и варианты ремонта (замены), так некстати вышедшего из строя прибора.

Сливаем воду

Конструкция и принципы работы АСМ

Бытовые АСМ имеют 2 типа загрузки грязного белья, фронтальную и вертикальную. И та и другая обладают достоинствами и недостатками, но при этом оставляя общий принцип работы и состав технических элементов неизменными. Внешний корпус стиральной машины это — каркас из металла с верхней крышкой и основанием, передней и боковыми панелями, задней стенкой из пластмасс, внутри которых находятся агрегаты и узлы, приводящие в действие стиральную автоматическую машину. Разные модели могут оснащаться дополнительным оборудованием.

Составные части и механизмы, без которых невозможна работа стиральной машины:

• бак;
• барабан;
• противовес фронтальный;
• электродвигатель;
• приводной ремень и ведомый шкив барабана;
• пружины и амортизатор подвески;

• ТЭН (термоэлектрический нагреватель воды);
• реле уровня жидкости;
• заливной клапан;
• бункер дозатора;
• устройство блокирования люка (УБЛ);
• уплотнитель (манжета) люка;
• ЭБУ (электронный блок управления);
• сливной шланг и патрубок слива;
• помпа (сливной насос);

Основные поломки в АМС Самсунг S621 и WF6450S7W.

Как и любой другой прибор бытового назначения стиральные автомат — машины могут выйти из строя (сломаться). Причиной тому может послужить нарушение правил эксплуатации, некачественные моющие средства, пере нагрузки, механические повреждения и так далее. Некоторые из поломок можно легко исправить самостоятельно, другие потребуют больших усилий, и третья категория неисправностей, это которая потребует вмешательства специалиста. Самыми частыми из тех поломок, которые можно отремонтировать своими руками являются:

• отказ машины включатся;
• протечки
• не работает отжим;
• вода не нагревается;
• вода не сливается из бака.

Возьмем в качестве примера для самостоятельного ремонта, такую поломку, как отсутствие слива из бака отработанной жидкости. За эту функцию в стиральной машине отвечает сливной насос (водяная помпа). Но, прежде чем заняться устранением неполадок в сливной помпе, проверьте другие возможные причины этой неисправности.

Отсутствие слива может возникнуть по следующим причинам:

• неверно установлен режим стирки без отжима;
• забился слив в канализацию или же шланг;
• засорился сливной фильтр.

Прочистить фильтр, шланг и сливное отверстие не составит труда, а вот с водяным насосом придется несколько сложнее.

Назначение сливной помпы стиральной машины

Водяная помпа предназначена в АСМ для принудительного удаления жидкости из бака на разных стадиях автоматической стирки. Конструктивно сливная помпа выглядит следующим образом:

• маленький электромотор;
• вал;
• лопастное колесо (крыльчатка);
• улитка, с подключенной к ней патрубком и шлангом для слива.

• Стиральная машина-автомат не выполняет процедуру полоскания белья, стираные вещи плохо выполаскиваются, машинка вообще не полоскает (останавливается).
• Отработанная вода из бака не сливается или сливается очень долго.
• Не включается режим отжима.
• После стирки в дозаторе остается стиральный порошок (частично или полностью).

Ремонт насоса в стиральной машине Самсунг

Отремонтировать сливной насос не прибегая при этом к помощи специалиста можно достаточно просто. Для этого из инструментов вам понадобится только отвертка с крестовым окончанием и нож.

1. Вначале обесточиваем АСМ.
2. Сливаем воду из бака через отверстие очистного фильтра или при помощи шланга.
3. Выкручиваем крепления задней панели стиральной машины и снимаем ее.
4. В нижнем углу корпуса находится водяной насос, его легко определить по подключенному к нему сливному шлангу.
5. Открепляем все идущие к помпе соединения и провода.
6. Освобождаем хомуты, шланг и болты, посредством которых крепится водяной насос для стиральной машины Самсунг на корпусе.
7. Вытаскиваем помпу и приступаем к ее разборке.
8. Вывинчиваем шурупы крепления улитки из корпуса помпы.
9. Отмечаем (фотографируем, запоминаем) прежнее положение двигателя по отношению к улитке насоса, для облегчения процесса сборки.
10. Вынимаем из улитки моторчик с крыльчаткой. В основном насос отказывается работать из-за деформации кожуха в результате длительного контакта с горячей водой и лопасти крыльчатки цепляются за него (кожух).
11. Проверяем свободное от кожуха вращение лопастей.
12. Острым лезвием (ножом) подрезаем на один миллиметр каждую лопасть. Здесь, главное не переусердствовать. Иначе производительная мощность сливной помпы существенно понизится.
13. В обратной последовательности проводим монтаж сборку всех частей и механизмов.
14. Производим пробный запуск АСМ и убеждаемся, что сливной насос для стиральной машины Самсунг отремонтирован.

Замена сливного насоса в стиральной машине Самсунг

Как вы заметили для того чтобы добраться до водяной помпы в автоматических стиральных машинах фирмы Самсунг, нет необходимости снимать заднюю часть корпуса. Демонтаж, производиться просто положив АСМ на бок.

Замена насоса стиральной машины Самсунг в результате его износа при частой эксплуатации наступает примерно через пять-шесть лет после ее покупки. Причинами тому могут быть повреждение обмотки электромотора или механические повреждения (износ) крыльчатки, вследствие попадания в барабан посторонних, мелких предметов (гайки, монеты и прочее) из карманов во время стирки. Предварительно убедившись в том что, крыльчатка не подлежит ремонту или поврежден сам насос, производится его замена полностью по той же схеме что и при ремонте помпы.

Источник: 1stiralnaya.ru

Приключения стиральной машины в деревне: как подключить, если нет водопровода с давлением?

Андрей Кашкаров в роли новатора

Новатор в роли Андрея Кашкарова

Деревенская стирка должна испытывать хорошее давление

Стиральные машины добрались и до деревенского быта. И это не просто понты — автоматические прачки реально разгружают домашних хозяек.

Но деревня – не город. Воду здесь чаще всего носят посредством коромысел из уличных колонок и колодцев. А стиральную машину к уличной воде не подключешь. Даже в том случае, если в деревенском доме появился локальный водопровот, давления в контуре скорее всего все равно не хватит.

Как правило, стиральные машины рассчитаны на работу с давлением входящей воды 0,5-10 бар. Такое давление может обеспечить нагнетающий насос, либо работающая на его основе водонапорная станция (можно купить по цене от 5 000 руб.).

Обычно в деревнях подключают стиральные машины по известному сценарию: выше стиральной машины устанавливают бочку объемом 50-200 л, из которой с помощью шлангов, кранов и переходников вода поступает в машину самотеком.

Но и этого давления явно недостаточно.

Вода, минуя встроенные в стиральной машине электромагнитные входные клапаны (2 шт), фильтр и ниппель, капает в резервуар настолько медленно, что ждать начала и окончания стирки придется сутками напролет.

Умная начинка современных машин не поймет такого к себе наплевательского отношения: напор типа в час по чайной ложке она расценит, как полное отсутствие воды в доме и тут же прекратит стирку (как быстро — зависит от конкретной модели).

Впрочем, наших мужиков подобной проблемой не спугнуть, а технический прогресс на деревне не остановить. Народные умельцы придумали простой способ повысить давление – к стиральной машине подключают водонагнетающий насос в разрыв заливного шланга. Давление во входящем контуре приходит в норму и большая деревенская стирка обещает вроде бы быть не хуже городской.

Для столь благородной цели можно использовать насосы любых типов: погружной нагнетательный, центробежный бытовой или вибрационный — типа «малыша».

Все они способны обеспечить необходимое для стиральной машины водяное давление. Разница только в некоторых деталях: погружной или вибрационный придется опускать в какую-нибудь бочку с водой или в колодец, а центробежный засасывает воду из шланга и направляет струю в машину также через шланг.

Цены на насосы также разнятся от 1 100 до 4 200 руб.

Стиральную машину надо пасти, как любимую буренку?

Центробежный бытовой (рис.1) насос удобно подключить в разрыв штатного заливного шланга от стиральной машины, стоимость его весьма демократична.

Таким образом, народные умельцы включают насос в сеть 220 В через обычный бытовой включатель освещения. Когда машина «попросит воды», нужно щелкнуть включателем, и вода с правильным давлением устремится в стиральный барабан и резервуар.

Рис.1. Подключенный центробежный насос марки НБЦ-0,37

Но тут возникает два интересных вопроса.

Первое. Как узнать, когда машина «захочет воды»? Если вы не правильно поймете свою автоматическую прачку, насос включится при закрытом выходном отверстии – а это неминуемая авария и домашний потоп.

Bторое. Обычная стиральная машина (до 20 000 рублей) несколько раз «просит» воды в режиме стирки, а потом еще пару раз или больше будет в чистой воде полоскать белье. Хозяйке – и к бабке не ходи, придется «пасти» свою стиральную машину часами, чтобы в вовремя дать ей напится.

По опросам сельских жителей так делают многие, кто не имеет в хозяйстве водонапорных станций, имитирующих обычный городской водопровод.

Хочу жить в деревне, а стирать — как в городе!

А между тем есть простой и доступный выход из ситуации, которым с удовольствием поделюсь с читателями.

Почти все стиральные машины, вне зависимости от брендов и лейблов, имеют одинаковый принцип работы.

У всех на входе стоят один или несколько электромагнитных клапанов, питающихся переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации (рис. 2).

Рис. 2. Впускной электромагнитный клапан стиральной машины

Столь хитрые слова не должны пугать обывателя, поскольку переделка стиральной машины в этой части «проще пареной репы».

Чтобы улучшить прохождение воды нужно вынуть резиновую прокладку в створе входного разъема стиральной машины (рис. 2).

После этого пропускная способность клапанов улучшиться.

Далее нужно снять верхнюю крышку стиральной машины (мы рассматриваем образцы с фронтальной загрузкой белья), открутив 2-3 самореза на задней стенке. Верхняя крышка снимается движением «от себя» (если смотреть на дверцу люка).

Недалеко от подвода входного шланга рядом стоят два электромагнитных клапана (рис. 2). К ним через разъемы подведены провода. Когда в машина потребует залить воду, на клапана поступает переменное напряжение 200-220 В. Они открываются и пропускают воду в резервуар и стиральный барабан.

К электромагнитным клапанам идут 4 провода (по 2 на каждый). Подключив параллельно контактам клапанов клеммник (рис. 3) и подсоединив пару проводов, их выводят за пределы корпуса стиральной машины.

Рис. 3. Вид на стиральную машину со снятой крышкой и подключенным клеммником

Теперь к этим проводам (назовем их условно А и В) подключаем нехитрую электрическую схему, представленную на рис. 4.

Рис. 4. Электрическая схема доработки стиральной машины

По сути, схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12-15 В. Любое напряжение в этом диапазоне допустимо.

На выходе источника постоянного тока устанавливают слаботочное электромагнитное реле К1.

Контакты этого реле включают в разрыв цепи питания насоса. Теперь, как вы догадались, при включении входных клапанов стиральной машины включится реле К1 и нагнетательный насос.

Когда клапана в стиральной машине выключатся, насос автоматически отключится. Такая связка будет работать циклично сколь угодно долго. И стоять часами возле стиральной машины не обязательно.

Отметим, что подключать напрямую насос к контактам электромагнитных клапанов стиральной машины нельзя – иначе «сгорят» ее электронные мозги и электрика из-за высокой стартовой нагрузки насоса. Теперь пришел час большой стирки — рис. 5.

Рис.5. Стиральная машина в деревне заработала, как в городе

Можно не читать: детали для тех, кто понял

На схеме (рис. 4) показан понижающий трансформатор Т1 с выходным переменным напряжением на вторичной обмотке 8-10 В. Выпрямитель — на диодах VD1-VD4.

Оксидный конденсатор С1 (типа К50-24 или аналогичный) введен в схему для сглаживания пульсаций по питанию. Реле К1 применено автомобильное, типа 3747-06, рассчитанное на напряжение 12 В.

Однако можно применить и другое реле, например, WJ118-1C, Omron G2R-112P-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091 SRUH-SH-112DM, FRS10C-03 или аналогичные.

Важно, чтобы контакты реле обеспечивали безопасную коммутацию нагрузки с током не менее 3 А.

На схеме также показан пьезоэлектрический капсюль со встроенным звуковым генератором НА1, параллельно подключенный реле и светодиод HL1 включенный последовательно с ограничительным резистором R1.

Эти элементы соответственно обеспечивают звуковую и световую индикацию включения насоса (и входных клапанов стиральной машины).

Если такая индикация (или ее часть) не нужна, соответствующие элементы попросту из схемы удаляют.

Капсюль НА1 может быть любым, рассчитанным на напряжение 9-15 В, например, FMQ2715D, FXP1205 (однотональное звучание), KPI4332-12 (прерывистое звучание), KPS4518 (тональная сирена) или аналогичный.

Выпрямитель, изображенный на схеме (рис. 4), может быть любым, лишь бы он обеспечивал выходной постоянный ток более 70 мА при постоянном выходном напряжении 12-15 В.

Это может быть промышленный выпрямитель или блок питания, например, для радиоприемника или выжигательного аппарата. Адаптеры для сотовых телефонов здесь использовать бесполезно, так как выходной ток будет недостаточным для питания реле.

Вот таким нехитрым способом можно автоматизировать работу практически любой стиральной машины в деревне и жить, как в городе. И не надо искать мастера, чтобы отдать ему деньги.

Думайте сами, решайте сами…

Сельским труженником будет счастье, если они рискнут открыть верхнюю крышку стиральной машины, установить клеммник и подключить параллельно электромагнитные клапаны.

Если стиральная машина на гарантии, вскрытие крышки может ее лишить. Тут уж каждый выбирает сам: «мучиться» на гарантии, или приспособить старую стиральную машину, или решиться на операцию «машина просит воды» и жить вполне с комфортом, как в городе.
