Интернет по проводам продолжает активно использоваться. Несмотря на стремительное развитие беспроводных технологий, Интернет по проводу остаётся наиболее стабильным видом связи.
Розетка АВВ для Интернета подключается весьма просто. В случае, если провод уже проложен в квартиру от провайдера, выполнить монтаж розетки для Интернета не составит большого труда.
Подготовительный этап для монтажа
Первоначально рекомендуется подготовить провод для монтажа розетки. Речь идёт о том, что витые пары необходимо отделить друг от друга и оголить. В самом проводе находится либо, два либо четыре цветных провода.
К каждому проводу соответствует парный белый провод. Теперь необходимо разобрать розетку и вытащить из неё центральную часть. На самой розетке будет продемонстрирована схема подключения.
- А;
- В.
Изначально можно поинтересоваться у провайдера, по какой схеме следует выполнять подключение. Но в России большинство провайдеров используют схему «В». Если провайдер не отвечает, можно попробовать в начале установить по распространённой схеме.
Как подключить TV розетку ABB SAT N1552 BL .
Но если Интернет не появиться, заменить на схему «А». В этом случае ничего не выгорит.
Установка розетки в стену
Интернет-розетка практически ничем не отличается от обыкновенной. Это такой электротехнический аппарат, который закрепляется в стене при помощи обыкновенной распорной части.
Вряд ли стоит напоминать, что в этому времен середина розетки с подключёнными проводами уже должна находиться в самой розетке. Теперь остаётся лишь закрепить пластмассовую фронтальную часть и кабель до хаба или роутера может быть подключён.
Насколько видно, процесс монтажа не займёт много времени. Всё, что требуется от установщика, это попарная установка проводов. В этом случае не возникнет путаница и монтаж гарантированно окажется верным.
Кроме того, существуют розетки, которые совмещают в себе сразу несколько электрических приборов. К примеру, в продаже существуют розетки, которые располагают слотом для Интернета, но при этом являются традиционными розетками для подключения бытовой техники.
- Знаете ли Вы, что собой представляет процесс коммутации?
- Узнайте о том, какие виды электроснабжения сегодня применяются — http://euroelectrica.ru/vidyi-elektrosnabzheniya/
В видео консультант подробно расскажет о том, как следует подключать Интернет-розетку:
Источник: euroelectrica.ru
Схема подключения интернет розетки abb. Как подключить интернет-розетку ABB?
Схема подключения интернет розетки abb. Как подключить интернет-розетку ABB?
Интернет по проводам продолжает активно использоваться. Несмотря на стремительное развитие беспроводных технологий, Интернет по проводу остаётся наиболее стабильным видом связи.
Розетка АВВ для Интернета подключается весьма просто. В случае, если провод уже проложен в квартиру от провайдера, выполнить монтаж розетки для Интернета не составит большого труда.
Подготовительный этап для монтажа
Первоначально рекомендуется подготовить провод для монтажа розетки. Речь идёт о том, что витые пары необходимо отделить друг от друга и оголить. В самом проводе находится либо, два либо четыре цветных провода.
К каждому проводу соответствует парный белый провод. Теперь необходимо разобрать розетку и вытащить из неё центральную часть. На самой розетке будет продемонстрирована схема подключения.
Строго говоря, существует всего две схемы подключения:
Изначально можно поинтересоваться у провайдера, по какой схеме следует выполнять подключение. Но в России большинство провайдеров используют схему «В». Если провайдер не отвечает, можно попробовать в начале установить по распространённой схеме.
Но если Интернет не появиться, заменить на схему «А». В этом случае ничего не выгорит.
Установка розетки в стену
Интернет-розетка практически ничем не отличается от обыкновенной. Это такой электротехнический аппарат, который закрепляется в стене при помощи обыкновенной распорной части.
Вряд ли стоит напоминать, что в этому времен середина розетки с подключёнными проводами уже должна находиться в самой розетке. Теперь остаётся лишь закрепить пластмассовую фронтальную часть и кабель до хаба или роутера может быть подключён.
Насколько видно, процесс монтажа не займёт много времени. Всё, что требуется от установщика, это попарная установка проводов. В этом случае не возникнет путаница и монтаж гарантированно окажется верным.
Кроме того, существуют розетки, которые совмещают в себе сразу несколько электрических приборов. К примеру, в продаже существуют розетки, которые располагают слотом для Интернета, но при этом являются традиционными розетками для подключения бытовой техники.
Подключение интернет розетки schneider. Подключение настенной компьютерной розетки
Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».
В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

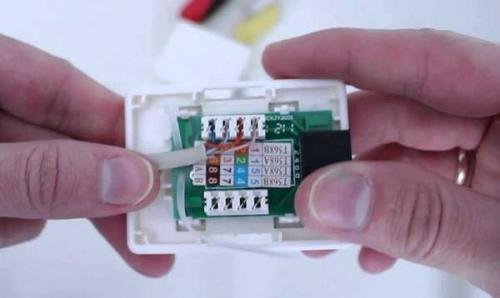

- После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
- На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.

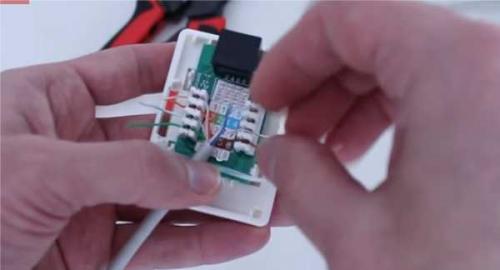

- На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
- После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
Подключение интернет розетки, а или б. Процедура подключения интернет розетки
С подсоединением розетки фирмы Легранд редко у кого возникают сложности, так как конструкция совершенствовалась и испытывалась уже долгие годы. К примеру, в розетке модели «Легранд Валена» разъемы располагаются сразу под лицевой крышкой.
Требуется исполнить следующие последовательные шаги:
- Открыть крышку;

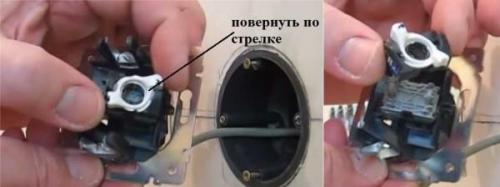

- Повернуть крыльчатку в указанном стрелочкой направлении (для удобства она выполнена в белом цвете, поэтому даже новички не перепутают, что крутить и в какую сторону);
- После поворота по стрелке этого фиксатора сразу открывается доступ к коннекторам. Для наглядности производитель выполнил цветную маркировку, потому при подключении ошибиться будет сложно, конечно, если человек способен четко различать цвета (схема подсоединения с правильным расположением проводов подробно описана в первом параграфе этого руководства).
Так как «Legrand» выпускает различные типы розеток, каждый пользователь подбирает оптимальный вариант для конкретных условий. Конечно, монтаж и крепление, например, внутренней розетки отличается от внешней, но принципы подключения схожи.
Современная этика допускает крепление розеток не только на стенах помещений, но даже на мебели. Многообразие цветов и конструкций производимых фирмой розеток позволяет быстро подобрать подходящий вариант для офиса или жилой комнаты.
Главное внимание пользователю рекомендуется уделить типу используемого коннектора. Большинство людей стали предпочитать обычным коннекторам конструкцию розеток «Легранд» для быстрого монтажа.
Как подключить коннектор обычного типа?
Подсоединять следует по одному из 2-х типов: «А» или «В», описанных в первом параграфе этой инструкции. Но в большинстве случаев в РФ применяется тип «В».
Чтобы добраться до коннектора, потребуется разобрать розетку, однако, в Легранд этот процесс конструктивно упрощен и выполняется в считанные секунды. Внутри пользователь увидит цветовую маркировку для подсоединения. Требуется, сняв изоляцию с кабеля и уложив проводки, руководствуясь цветами, обжать жилы.
Если лишняя длина проводов выступает за крышку, то вооружившись кусачками, их потребуется срезать. Далее розетка вставляется в посадочное место и плотно привинчивается.

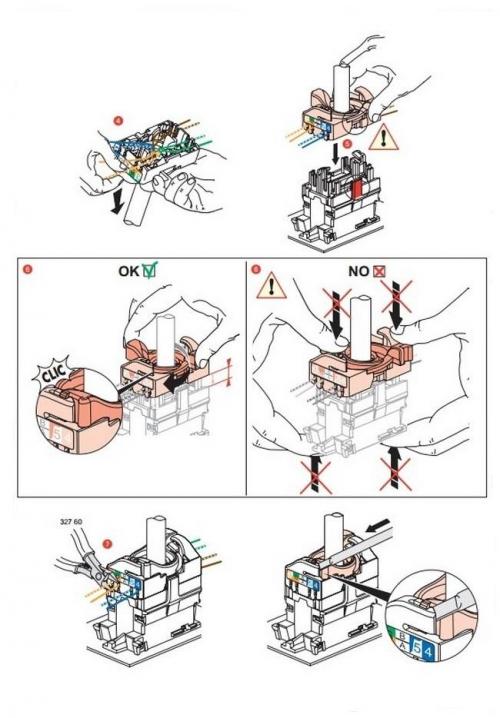

Как подключить коннектор, предусматривающий быстрый монтаж?
Схема подключения коннектора ничем не отличается от обычной розетки, но метод монтажа розетки другой.

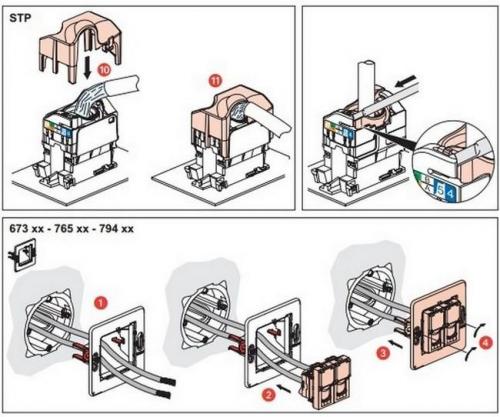

Сзади такой розетки расположены защелки, которые повернуть влево. После этого извлечь коннектор. Соединять провода кабеля следует по стандартной схеме.
После процедуры среза лишней длины проводков вставить коннектор в посадочное гнездо и повернуть вправо, что приведет к обжиму и получению хороших контактов.
Далее остается вставить саму розетку в гнездо, например, в стене. Плотно привинтить. Готово, можно начинать пользоваться.
Как подключить двойную интернет-розетку. Как подключить интернет-розетку
В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.
Розетка ABB TV и интернет серии Niessen Zenit
Секрет успешного бизнеса международной корпорации по продаже электротехнических изделий ABB очень проста, компания постоянно использует новейшие технологии и разработки в своей продукции. Каждая серия компании отличается своим стилем и дизайном которые занимают определённую нишу в бесконечной дизайнерской мозаике.
Серия ABB Niessen Zenit выражена необычной оригинальный подсветкой клавиш включателей или обозначением евророзеток. Оригинальность подсветки обособленна и выражается узкой светящиеся линией, как бы подчеркивая место где находится клавиша или электророзетка. Такое оригинальное решение позволяет внести необычность в стиль интерьера любых жилых помещений.
Изделия розеток включает в себя большое количество функционала, таких как: TV-R/SAT при помощи, которых можно подключить: компьютер; телефонную зарядку; телевизор.
Лицевая панель и рамка для розетки ABB TV и интернет серии Niessen Zenit изготовлена из поликарбоната (термопласт) ударопрочного, не ломающегося стойкого к ультрафиолетовому излучению. Категория 5(CAT5) обеспечивает cкорость передачи данных до 100 Мбит/сек.
Механизм розетки ABB TV и интернет серии Niessen Zenit рассчитан на ток 16 А и обеспечивает максимальную гибкость комплектации точки при минимуме артикулов. Новейшие механизмы розеток и выключателей отличаются повышенной надёжностью и компактностью, и устанавливаются с передней стороны, простым защелкиванием в суппорт. Специальная система переключения контактной группы предотвращает искрообразование. Монтажная глубина механизмов составляет всего 21 мм, что предоставляет дополнительное удобство при монтаже и укладки проводов. Механизмы клавишных выключателей и переключателей имеют самозажимные клеммы и увеличенный, плавный ход.
Серия Zenit — несомненно, одна из лучших коллекций розеток и выключателей от ABB изготавливаемая на предприятии NIESSEN (Испания).
Коллекция интересна в первую очередь широким диапазоном цен. То есть, в рамках Зенит заключены как премиальные элементы, исполненные из натуральных материалов — стекло, элитные сорта дерева, природный камень, благородный металл, так и бюджетные компоненты, изготовленные из пластика.
ZENIT — не просто очередное предложение на рынке электрофурнитуры. Испанские специалисты NIESSEN при разработке учитывали множество технических моментов, тем самым представив громаднейший ассортимент электроинсталляции на любой вкус и бюджет, в границах одной, полностью самодостаточной серии. Цвета доступные для серии ЗЕНИТ наиболее удачно подчеркивают идеальные пропорции масштабированных квадратов. Рамки не имеют видимых переходов между постами установки, что создает оптический эффект монолитности собранных в группы элементов.
Практичный и удобный монтаж розетки ABB TV и интернет
Особо прочные крепежные зажимные лапы из профильной стали с тугой и надежной пружиной обеспечат крепление розетки в установочных монтажных коробках для гипсокартонных, кирпичных и бетонных стен. При закреплении в установочной коробке, крепежные стальные лапки раздвигаются в стороны с помощью монтажных винтов и крепко вонзаются в ее борта, тем самым притягивая евророзетку или включатель немного внутрь коробки. За счет этого они прилегают к стене заподлицо и не шатаются внутри коробки. Если монтажные винты начать ослаблять, то зажимные лапы автоматом будут возвращаться в исходное положение за счет встроенного пружинного механизма. Помимо традиционного крепежа с помощью монтажных лапок, вполне можно крепить электроинсталляцию с помощью шурупов, закрученных в сам стальной корпус, на котором крепиться механизм электророзетки или включателя.
