Как сделать монитор из матрицы ноутбука.
Добавлено: Вт фев 14, 2012 08:55:01
maxfox04 писал(а):
Есть два LCD монитора с треснувшими экранами. Один Сони, второй не помню.
Также имеется 2 матрицы от ноутбуков: одна от Apple, другая от DELL.
Для афтора однозначно не стоит, имхо.
_________________
— Русским человеком может быть только тот, у кого чего-нибудь нет, но не так нет, чтобы обязательно было, а нет — и хрен с ним.
«Русский человек может жить как в одну сторону, так и в другую. И в обоих случаях останется цел» А. Платонов
Компания MEAN WELL разработала две серии многофункциональных интеллектуальных источников бесперебойного питания на DIN-рейку – DRS-240 и DRS-480 – с выходной мощностью 240 и 480 Вт. Новые ИБП сочетают в одном корпусе AC/DC-источник питания, контроллер заряда/разряда АКБ и контроллер управления и мониторинга с возможностью программирования. Новые ИБП уже представлены в Компэл и предназначены для охранных и противопожарных систем, оборудования для экстренной связи, аварийного освещения и центральных систем мониторинга.
Добавлено: Вт фев 14, 2012 13:24:58
nik-as писал(а):
Почему?
Другое дело есть много нюансов, напрямую скорее всего не прокатит.
Нужно для начала разобраться какие где интерфейсы, какое разрешение, какое питание, подсветка.
А уже потом будет видно стоит или не стоит.
Именно поэтому и не стоит. Есть вещи целесообразные, а есть — нет.
Добавлено: Вт фев 14, 2012 13:47:05
Что могу посоветовать автору: для матриц ноутов хитрошустрые китайцы уже давно изобрели переходники с VGA сигнала на матричный. Стоимость не помню, сейчас пороюсь в сцылках — линкну. Тебе останется лишь разобраться с питанием.
_________________
Cyber_maniac
Люблю всё красивое, металличное.
Дешевле некуда! Монитор из матрицы от ноутбука
Добавлено: Вт фев 14, 2012 13:58:37
Вот. Кое-что порыл.
http://pc-car.adgd.ru/Price.html тебе нужна такая вот платка контроллера (просто чтоб знал, что есть такое.)
Можешь купить, можешь сам сделать, можешь заказать. говорят, на Ебэе есть среди продавцов аналогичных товаров люди, за опр. плату программирующие такие платки под определенную матрицу.
Но если сам не знаешь, как программировать сие дело — лучше даже не надейся, ибо не для новичков. Сам освоить не могу пока что. х) только искать и заказывать.
Кстати, на Ебэе поищи, там вроде подешевле есть переходники. Ищи по темам lvds и vga модули.)
_________________
Cyber_maniac
Люблю всё красивое, металличное.
Добавлено: Вт фев 14, 2012 14:05:13
Зачастую матрицы для ноутов и настольных мониторов имеют тот же самый интерфейс FPD-link, так что чисто подключение одного вместо другого чтоб показывало весьма вероятно.
Но смысл ? корпус, инвертер это все куда деть ?
Добавлено: Вт фев 14, 2012 14:51:01
Всем отозвавшимся — большое МЯУ!
Теперь по некоторым пунктам:
есть рабочий монитор с треснувшей в середине матрицей. Идея была заменить матрицу на рабочую и целую от ноутбука.
Просмотрев по-быстрому datasheet на матрицу от монитора (QD17EL07) увидел следующее (см вложение).
Таким образом я правильно понимаю, что контроллер самого монитора преобразует сигнал VGA в LVDS?
Если так, что это уже почти готовый контроллер для подключения матрицы от ноутбука. Остается только согласовать коннекторы и ЕЕПРОМ контроллера под эту матрицу?
Куда всё складывать вопроса не стоит — готовый корпус от монитора со всеми необходимыми блоками.
Добавлено: Вт фев 14, 2012 15:10:46
Да, если я еще не окончательно ослеп — на выходе LVDS. Теперь продемонстрируй в студию модель матрицы ноута, они разные бывают.)
_________________
Cyber_maniac
Люблю всё красивое, металличное.
Часовой пояс: UTC + 3 часа
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14
Источник: www.radiokot.ru
Форум самодельщиков: Как подключиться к матрице ? — Форум самодельщиков
- Правила форума
- Просмотр новых публикаций
Друзья! У админа появился крутой канал на YouTube по тематике самоделок и экспериментов! СМОТРЕТЬ! —>
Добро пожаловать на Форум самодельщиков!
Пройдя короткую регистрацию , вы сможете создавать и комментировать темы, зарабатывать репутацию, отправлять личные сообщения и многое другое!
- All Categories
- Всеобщий хелп форум
- Хелп по самоделкам
- Хелп по компьютеру
- Хелп по радиоэлектронике
- Хелп по моделям
- Веб-программирование
Как подключиться к матрице ? Подключение RCA / HDMI
- Вы не можете создать новую тему
- Вы не можете ответить в тему
#1
Alex_oo7
- Криворучка)
- Группа: Новички
- Сообщений: 5
- Регистрация: 12 January 12
Репутация: 0
Нейтральный
Отправлено 12 January 2012 — 22:51
Как подключить к матрице от ноутбука аналоговый композитный видеовыход (NTSC и PAL) RCA-разъём или HDMI 1.3a ? Что проще ?
Вот например документация к матрице.
#2 motorist828
- Профессор
- Группа: Пользователи
- Сообщений: 569
- Регистрация: 27 December 10
Репутация: 130
Достаточно крут
Отправлено 13 January 2012 — 00:35
Никак скорее всего, тему в хелп
PS. может меня модером тут назначите?
#3 killerlot
- Изобретатель
- Группа: Пользователи
- Сообщений: 306
- Регистрация: 22 September 11
Репутация: 360
Отправлено 13 January 2012 — 00:45
Во-первых зачем видеовыход? Логичнее наверное будет видеовход, а то матрица в качестве видеоисточника ну никакая совсем.
Во-вторых ни разу не видел ноутовских матриц, которые по аналогу сигнал принимают.
В третьих все равно никак не подключишь не имея остальных кишок от ноута. Не думаю что ты собственноручно контроллер к ней будеш паять! Так что забей.
Ради интереса можешь почитать вот эту статью. Там я припаял RCA вход к экрану сломаного портативного двд плеера. Но опять же я его подключал к контроллеру, а не напрямую к матрице.
#4 Brador
- .
- Группа: Модераторы
- Сообщений: 4246
- Регистрация: 02 September 11
Репутация: 752
Отправлено 13 January 2012 — 02:03
Судя по дкам матрица безголовая и без контроллера на ней что-то показать не прокатит.
Модератор — это человек, который молится о бесконечном терпении,а мечтает о бесконечных патронах.
#5 Alex_oo7
- Криворучка)
- Группа: Новички
- Сообщений: 5
- Регистрация: 12 January 12
Репутация: 0
Нейтральный
Отправлено 13 January 2012 — 20:01
А продаются ли контролеры для матриц как запчасти ?
Или они в материнку встроены, и их придётся лобзиком выпиливать ?
#6 killerlot
- Изобретатель
- Группа: Пользователи
- Сообщений: 306
- Регистрация: 22 September 11
Репутация: 360
Отправлено 13 January 2012 — 23:21
Бывают внешние контроллеры, все зависит от модели матрицы.
Хотел бы я посмотреть как ты это дело лобзиком выпиливаешь
Поверь мне ЗАБЕЙ на это дело!
Источник: sam0delka.ru

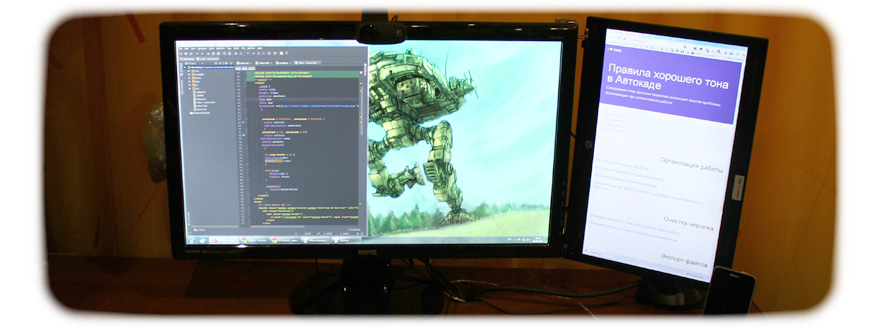

Как я делал второй монитор из дисплея ноутбука
2013-10-26 в 20:01, admin , рубрики: DIY, Электроника для начинающих, метки: DIY
Так получилось, что у меня в руках оказался мертвый ноутбук HP 625 с матрицей 15.6” и контроллер LCD панели NTA92C VGA/DVI.Тратится на восстановление ноутбука желания не было никакого, так что решено было слепить из вышеуказанных деталей второй монитор, да так, чтобы с креплением к VESA обычного монитора. С минимальными для меня временными и финансовыми затратами в рамках «проекта выходного дня».
«Проект выходного дня» — это то, чем я занимаюсь небольшой промежуток времени (выходные или в течении 1-2 недель) с целью решения не типичных для меня задач. Основные цель: решить задачу, получить опыт и навыки, расширить свой «инструментарий».
Возможность подключения ноутбучных дисплеев к компьютеру (VGA/DVI/HDMI) обеспечивают различного рода контроллеры LCD панелей. Для моего дисплея подходящим был контроллер NTA92C (купить можно на ebay, Aliexpress и тд.)
Исходные материалы
- Дисплей 15,6”
- Контроллер NTA92C
- Блок питания для контроллера 12V 4A
- Металлический профиль для гипсокартона 60х27
- Металлический профиль для гипсокартона 28х27
Инструменты
- Дрель
- Заклепочник
- Метчик для нарезания резьбы
- Ножницы по металлу
- Пассатижи и отвертки в ассортимент
- Клеевой пистолет
Теоретическая часть

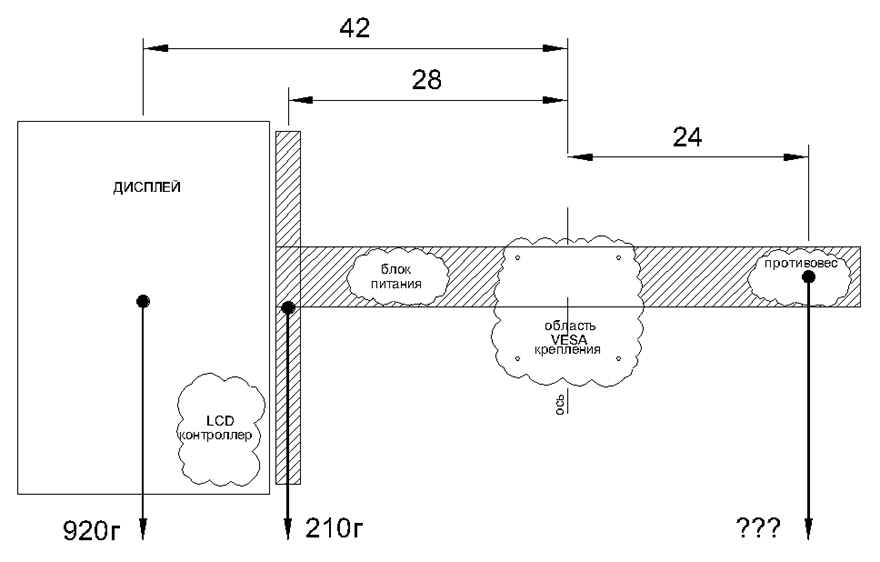

Дисплей будет крепиться к монитору на место для VESA крепления и торчать с боку как ухо. Весит он не маленько, а значит будет перекос монитора. Для избежания перекоса нужно добавить противовес с другой стороны.
Все взвесив и померив я получил вот что:
42см * 920грамм + 28см * 210грамм = 24см * Xграмм
X = 42см * 920грамм + 28см * 210грамм / 24см = 1855 грамм
Это та цифра на которую я ориентировался при сборе противовеса. Из подручных материалов для противовеса я взял монетки.
Практическая часть
Дисплей

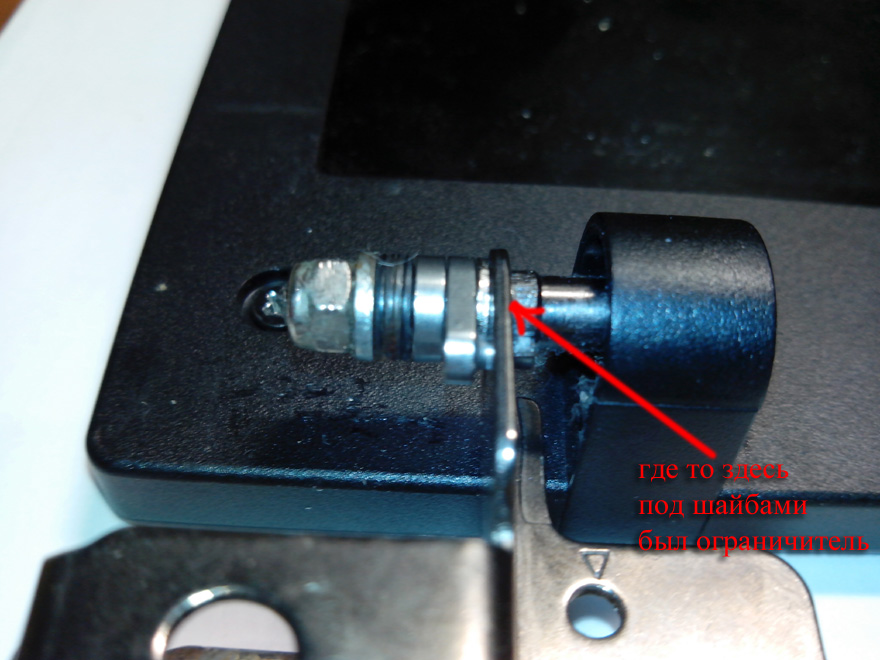

Дисплей с ноутбука снят вместе с корпусной частью и петлями (так вроде эстетичней). На петлях есть ограничитель открывания крышки ноутбука и нам он очень мешает, так как теперь они будут открыты на углы больше 140 градусов.
Ограничитель представляет из себя выступ в рамке. Его можно или сточить или забить обратно, как я и сделал.

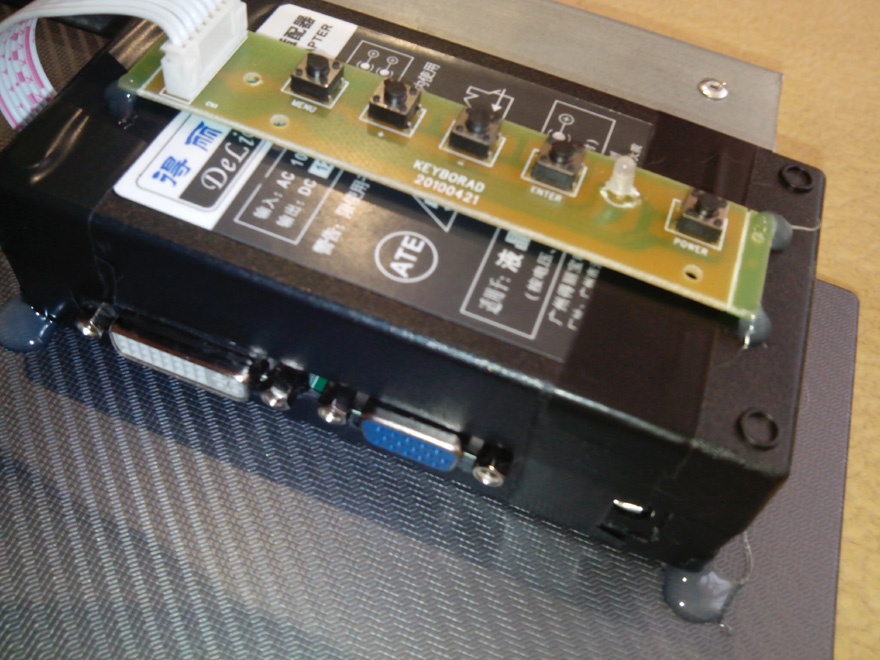

Далее изготовив корпус для LCD контроллера из корпуса от адаптера питания (да да адаптер питания я разобрал) я прикрепил все это дело на заднюю сторону дисплея клеевым пистолетом. На этом с дисплеем было покончено.
Рама

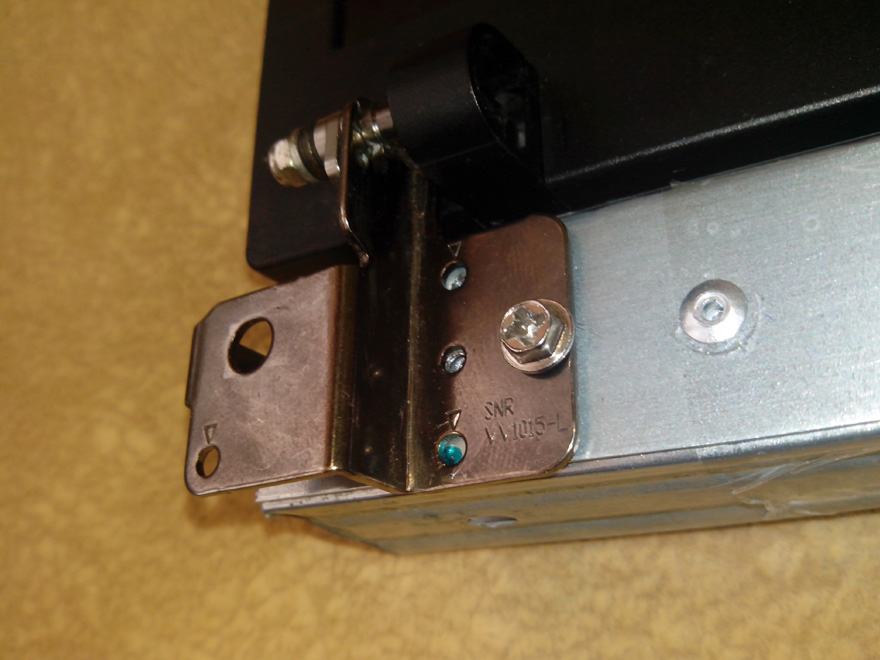

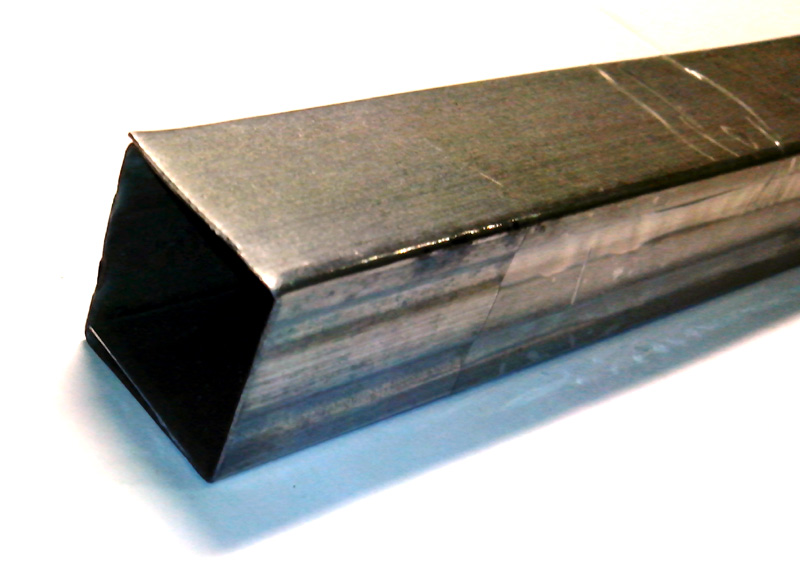

Собираем квадрат из профиля 28х27. Это нужно во первых потому, что петли дисплея и профиль 60х27 крепятся с противоположных сторон квадрата. А во вторых, для увеличения толщины металла под резьбу для болтиков. Профиля скрепляются между собой в квадрат с помощью заклепочника, затем нарезается резьба под болтики.
В профиле 60х27 делаем 2 отверстия под VESA крепление (у меня оно VESA MIS-D, 100, C — т.е отверстия 10 см друг от друга) и скрепляем заклепками с ранее изготовленным квадратом.
Блок питания

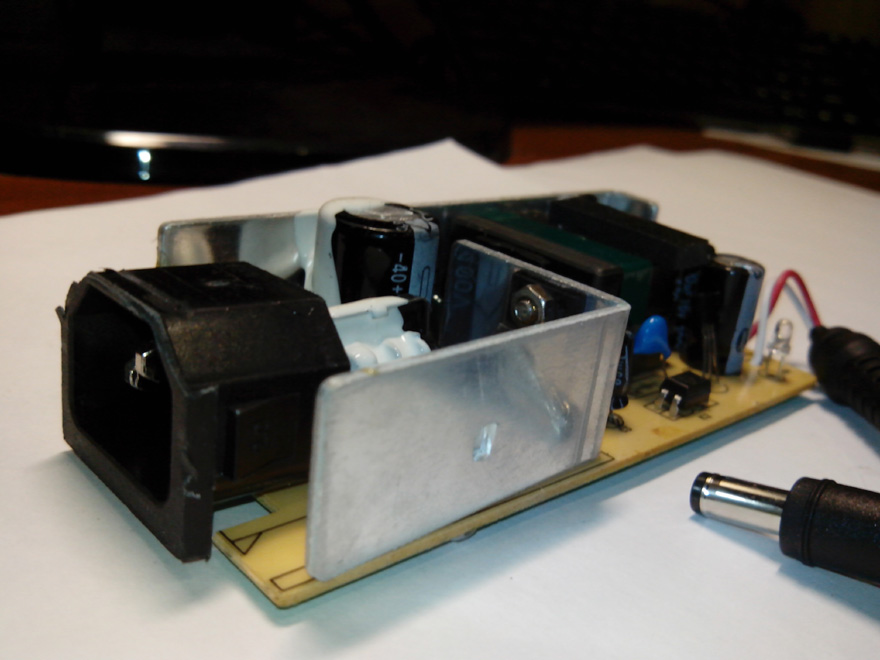

Корпус блока питания был разобран для последующего помещения блока питания внутрь профиля 60×27 (с корпусом он не влезал)
Корпусозаменитель (в качестве изоляции) я сделал из картона и приклеил пистолетом на профиль. Сам блок питания приклеен за уголки к картону.

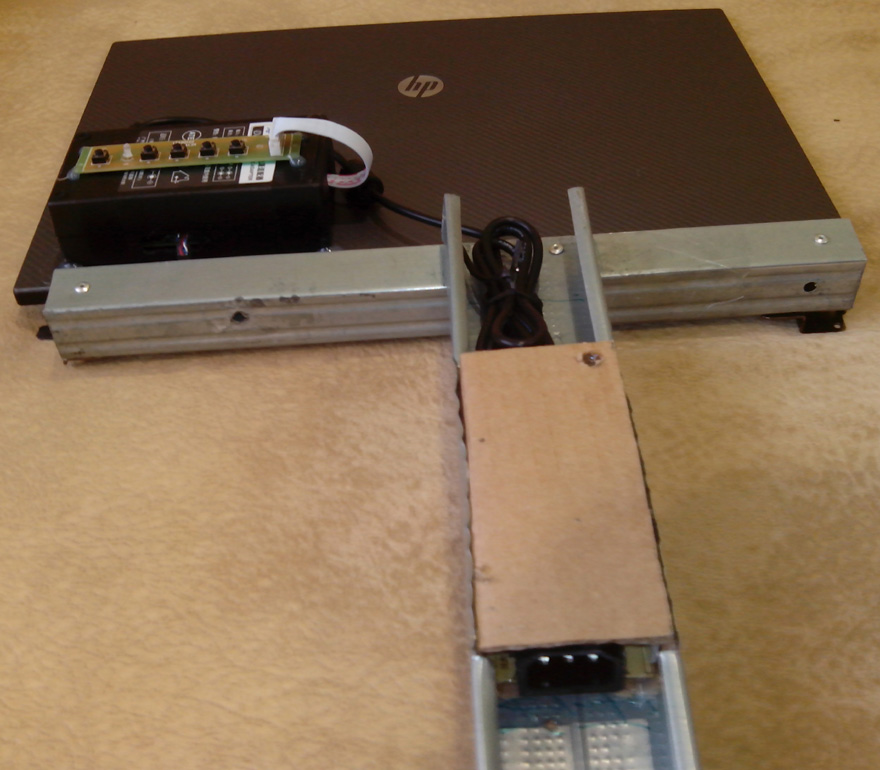

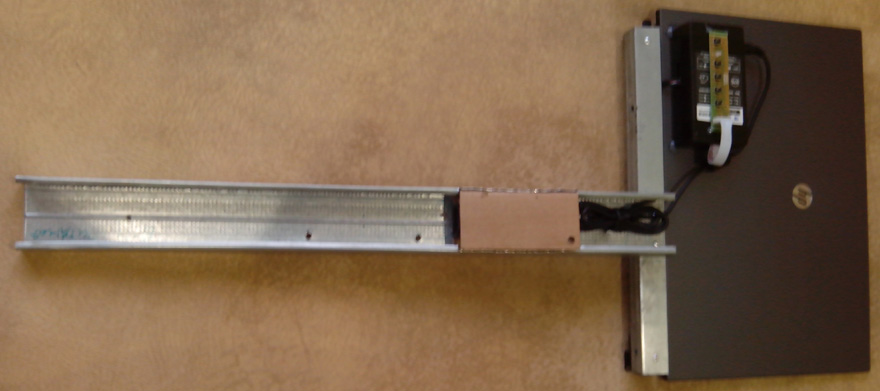

В итоге у меня получилась вот такая «лопата».
