Автомагнитола, выпускаемая российской компанией «Фирма MMC», оснащённая цветным сенсорным семидюймовым жидкокристаллическим дисплеем.

Этот мультимедийный навигационный центр поддерживает не только воспроизведение музыкальных файлов, но и:

GPS-навигацию (предустановлена система Navitel);
Цифровое радио (PLL тюнер с автонастройкой и поддержкой RDS-EON);
Эфирное телевидение метрового и дециметрового диапазона;
Воспроизведение видео контента и др. (поддерживаются такие форматы: DVD, VCD, CD, MP3, MPEG4, WMA, JPEG);
Трансляцию данных по беспроводному подключению Bluetooth;
Подключение карт памяти SD и Flash-накопителей через порт USB;
Систему дистанционного управления (может быть установлена специальная система на руле, в комплект входит штатный пульт ДУ);
Подключение внешних мультимедийных устройств через входы A/V.

И это только часть функций. На момент выхода (2009 год) это был довольно внушительный набор возможностей. Не менее функциональным остаётся этот навигационный центр и в настоящий момент.

Цифровое ТВ на китайской магнитоле

Пару слов о прошивках

Магнитола Prology MDN 2740T работает на базе операционной системы Microsoft Windows CE версии 5.00 (сборка 1400).

Процессор — ARM920T (S3C2440A).

Практически полными копиями можно назвать следующие устройства:

ORION AVM-57257BTG,
MDN-2630T.

Исходная версия программного обеспечения устройства часто называется «прошивкой». Прошивки могут быть заводскими (они же оригинальные), которые предоставляются производителем или поставщиком оборудования, или модифицированными. Модификации часто производят отдельные пользователи, что накладывает ряд ограничений:

Такие прошивки могут навредить устройству, так как их правильная работа не гарантируется;
Набор программ и возможностей может быть сильно изменён, что не будет соответствовать исходному функционалу мультимедийного центра;
Для установки таких прошивок могут понадобиться не только специальные знания и навыки, но и оборудование или программное обеспечение.

Поэтому конечный пользователь, который решил установить модифицированную прошивку, делает все действия на свой страх и риск. Поломки, возникающие в процессе, будут квалифицированы сервисным центром как «негарантийный случай».

Вместе с тем, модифицированные прошивки могут:

Добавить поддержку стороннего ПО, которое нужно пользователю, например, альтернативные системы навигации.
Добавить поддержку подключения новых внешних устройств, в том числе модемов для подключения к Интернету (в случае с MDN 2740T одной перепрошивки будет недостаточно, нужна аппаратная доработка USB-разъёма, так как он относится к мультимедийной составляющей).

Варианты сторонних прошивок

Все имеющиеся прошивки на текущий момент можно разделить на 3 группы:

Графическая оболочка (эта часть отвечает непосредственно за взаимодействие с пользователем);
Навигационная часть (отвечает за работу системы навигации и GPS-сенсор);
Мультимедийная часть (здесь набор кодеков и инструкций для работы с медиафайлами, а также оборудование: DVD-привод, усилитель, блок радио, коммутатор аудио-интерфейсов).

Сделайте бэкап оригинальной прошивки. Это можно сделать с помощью специальных утилит, например, DiskRW, ROMExtractor, BootBlaster и других.

PROLOGY CMD 350 — FM USB ресивер с Bluetooth и встроенным DSP аудиопроцессором

Навигационную и мультимедийную части можно скопировать только с помощью JTAG непосредственно с чипа. Тут нужна пайка интерфейса к плате с чипом и специальный софт.

В процессе прошивки не стоит выключать или перезагружать устройство, это может повлечь проблемы в работе. Не стоит также нажимать какие-либо кнопки (не касаться экрана или ПДУ).

Установка навигационной части

Файл с прошивкой должен быть в формате .BIN и иметь название NK.

1. Копируем файл NK.BIN на карту памяти SD. При этом на карте больше ничего не должно быть.

2. Вставляем карту в слот.

3. Мультимедийный центр перезагружается.

4. После включения необходимо открыть программу навигации.

5. Процесс обновления запустится автоматически.

Файл оригинальной прошивки для Prology MDN 2740T находится здесь.

Прошивка мультимедийной части

Осуществляется через USB-интерфейс. Алгоритм следующий:

Файл должен называться rom.bin.
Он копируется в корень USB-накопителя.
Флешка подключается к разъёму на проигрывателе.
Процесс прошивки начнётся автоматически (интерфейс системы начнёт обратный отсчёт – 20 секунд, в течение которых от процесса обновления можно отказаться).
Для ускорения запуска можно нажать кнопку «ОК» на ПДУ.
После установки устройство самостоятельно перезагрузится.

Оригинальная (см. здесь файл rom-MM-original.zip),
От ORION (с альтернативным интерфейсом, но тоже официальный софт. Файл rom-oreon.rar в этом же архиве).

Замена основного интерфейса

Процедура достаточно простая:

Нужно скачать и распаковать из архива (если файлы сжаты) папки с прошивкой.
Скопировать их в корень карты памяти SD.
Подключить карту к соответствующему слоту.
Процесс установки запустится самостоятельно.
В процессе нужно будет настроить часовой пояс и дату, если в прошивке не предусмотрена автонастройка.
Если прошивка предусматривает работу со сторонними программами навигации (IGO, Автоспутник и т.п.), то необходимо создать правильные каталоги и поместить в них нужные программы навигации (скачиваются отдельно).

Деинсталляция будет выглядеть еще проще – достаточно удалить файлы прошивки с карты памяти.

Еще по теме: ТВ кубик что это такое

Например, простая оболочка.

Внешний вид оболочки

Рис. 1. Внешний вид оболочки

После распаковки и копирования прошивки на карту SD, нужно дополнительно скачать программу IGO8 и поместить её в папку IGO8, исполняемый файл должен называться IGO8.exe. Программа от Navitel уже есть в сборке (Файл SDcard.zip).

Альтернативный интерфейс

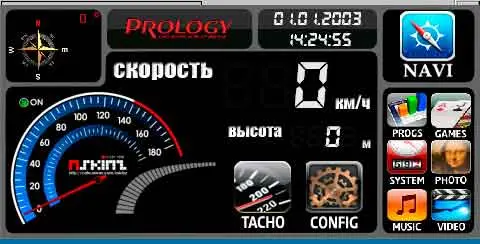

Рис. 2. Альтернативный интерфейс

Оболочка может работать сразу с несколькими альтернативными навигационными программами, такими как:

Сами программы нужно скачивать отдельно, достаточно скопировать исполняемые файлы в каталоги, созданные специально для них.

Скачать сборку можно здесь. В комплекте уже есть игры!

Мнения читателей

tema5425 / 06.09.2023 — 15:02 интересует прошивка для prology dvs-2240t ..работает только синий экран прибавление звука работает и отображается на дисплее
Ляшко Тетяна Андріївна / 30.06.2022 — 09:28 Добрий день нада прошивка на prology dvs-2240t?! Підкажіть де взяти
Игорь / 23.06.2022 — 11:10 нужна прошивка prology 2630-T
Максим / 11.09.2021 — 01:30 Здравствуйте , скажите пожалуйста где можно скачать прошивку на Orion AVM-56276BTG или подскажите какой можно прошивкой похожей прошить
Олег / 28.10.2019 — 20:28 А есть прошивка для магнитолы Prology MDN 2740T, работающей на базе операционной системы Microsoft Windows CE версии 6.00?
Ратимир / 21.06.2019 — 15:59 После прошивки черный экран, работает только радио

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Источник: www.radioradar.net

Как осуществить подключение iso-разъемов магнитолы. Схема подключения магнитолы prology

Prology – это широкий спектр моделей автомагнитол, рассчитанных на 1din формат. Это, наверное, одна из самых разнообразных линеек аудиосистем, предлагающих покупателям различную функциональность магнитол, несомненно, отражающуюся на их стоимости. Цена на модели начинается с 50 долларов.

Отметим, что подключение магнитолы Prology делается как для универсальных моделей с учетом распиновки разъема и чаще всего с использованием переходного интерфейса. Вы можете приобрести нестандартную мультимедийную модель, но сейчас все подобные устройства сняты с производства. Сейчас доступны аудиосистемы, рассчитанные на 1din размер.

Автомагнитола 1 Din

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением.

Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Автомагнитола Prology DVU-750 с функцией «свободные руки»

Технические характеристики
Функции
Плюсы и минусы
Инструкция по эксплуатации
Монтаж и подключение
Как прошить магнитолу

Автомагнитола Prology DVU-750, оснащенная жидкокристаллическим сенсорным дисплеем, предназначена для воспроизведения музыки и просмотра фильмов. Установка контроллера Bluetooth позволяет коммутировать мобильные телефоны и внешние проигрыватели, также предусмотрены порты для накопителей USB и карт памяти стандарта SD.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функции

Основные функции головного устройства Prology 2650:

тюнер с поддержкой диапазонов FM и AM (поддержка RDS отсутствует);
память на 18 радиостанций;
декодер музыкальных композиций формата MP3, FLAC и WMA;
возможность просмотра фотографий (расширение файла JPEG);
встроенный проигрыватель видео MKV, MPEG4 или DivX4/5;
эквалайзер;
возможность передачи музыкальных композиций по Bluetooth;
навигационный блок Навител;
многоцветная подсветка дисплея;
коммутация камеры заднего вида;
возможность управления функциями от пульта и клавишами на руле.

Еще по теме: Как сделать из ТВ бокса игровую приставку

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Процесс инсталляции

В мастер-классе показаны особенности инсталляции девайсов, также подключается MDD и DVS.

Обратите внимание, что разные кабели размечены специфическими цветами.

Провода обычно обеспечивают работу отдельных встроенных устройств, в том числе электронного замка, например. От правильности подключения будет зависеть ток утечки, который при неправильном выполнении работ будет обеспечивать быстрый разряд аккумулятора.

Корректность соединений обеспечит бесперебойную работу и длительное прослушивание хорошей музыки с качественным звучанием за доступные деньги. Особенно это характерно для Prology MDN-2740t с расширенной функциональностью и возможностью подключения ряда дополнительных устройств.

Обратите внимание, что питание магнитолы должно быть подключено именно к аккумулятору, а не к прикуривателю, как делают некоторые владельцы. Последний вариант гарантирует самопроизвольное отключение девайса и плохую работу без особых причин поломки. Если наблюдаются такие моменты, стоит проверить порядок включения устройства.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Инструкция и настройка

На корпусе головного устройства расположены:

чувствительный приемник сигналов от пульта управления;
штатный микрофон;
клавиши поиска радиостанций или переключения композиций;
кнопка включения и отключения оборудования, позволяющая быстро снижать громкость звучания (режим Mute);
вращающийся регулятор громкости, служащий переключателем навигационного модуля;
слоты для установки накопителей и дополнительный разъем Aux;
отдельная скрытая кнопка перезагрузки.

Инструкция Пролоджи идёт в комплекте

Общие рекомендации по эксплуатации магнитолы:

Вход в меню настройки производится нажатием на сенсорный значок, расположенный в правом верхнем углу дисплея. Выбор необходимого пользователю режима регулировки производится воздействием на соответствующую иконку с текстовой пояснительной надписью.
Переключение рабочих диапазонов тюнера производится иконкой Band. Для автоматической настройки радиостанций требуется коротко нажать на клавишу сканирования эфира. Для ручного поиска кнопку требуется удерживать в нажатом состоянии.
Автоматическое сканирование эфира с записью частот запускается кнопкой Ams, расположенной на пульте. Допускается применение сенсорной клавиши, обозначенной значком лупы.
Магнитола позволяет сохранять частоты в ручном режиме. Для этого требуется нажать и удержать кнопку из диапазона 1-6 на пульте или Р1-Р6 в экранном меню. Если в ячейке памяти была сохранена частота, то она перезаписывается новым значением.
При прослушивании медиафайлов с накопителей пользователь управляет воспроизведением при помощи панели сенсорных клавиш, отображаемой на дисплее. Магнитола позволяет транслировать мелодии в смешанном порядке или повторять выбранную композицию. Просмотр видеороликов или фотографий производится аналогичным образом.
При подключении через Bluetooth сотового телефона на дисплее отображается номеронабиратель, появляются иконки выполнения или прекращения вызова. Возможен поиск и набор номера из телефонной книги.
В режиме навигации на дисплее отображается карта местности, водитель видит местонахождение автомобиля, может прокладывать маршруты с учетом плотности движения.

Установленная в Prology DNU-2650 прошивка меняется пользователем через вкладку «Обновление ПО», размещенную в разделе меню «Другие». Можно сбросить настройки до заводских параметров. Сенсорная кнопка обнуления параметров имеется в том же разделе.

Подключение магнитолы prology

Приняв решение на самостоятельную установку автомагнитолы prology необходимо знать, что без удаления двух транспортировочных винтов, которые находятся на верхней крышке головного устройства, оно просто не сможет включиться в работу.

Также большое значение имеет угол отклонения автомагнитолы prology от горизонтальной плоскости и он, ни в коем случае, не должен превышать 30⁰.

Что касается самого процесса установки основного блока автомагнитолы, то, по своему желанию, потребитель может выбрать один из двух вариантов. В первом случае блок устанавливается в отведенное для него место с использованием специального монтажного кожуха, который крепиться в нише приборной панели при помощи отгибаемых металлических язычков. Для надежной фиксации задней части мультимедийного устройства в дело идет поставляемая в комплекте планка, которую, при необходимости, можно изогнуть под любым углом.

Еще по теме: Щенячий патруль по какому каналу ТВ

При втором варианте, устройство монтируется вместо ранее установлений автомагнитолы и при таком способе используются резьбовые отверстия, которые с этой целью проделаны на боковых панелях нового блока. Главное на что необходимо обращать внимание при таком методе – это длина выбранных винтов, которая должна быть не более 8 мм, в противном случае имеется риск повредить внутренние элементы дорогостоящего устройства.

Подключение автомагнитолы проще всего выполнять при помощи универсального 20-контактного разъема, которым комплектуется большинство современных автомобилей, однако даже при его наличии, настоятельно рекомендуется предварительно выполнить проверку соответствия хотя бы основных проводов, по приведенной ниже электрической схеме.

При отсутствии указанного выше разъема ISO схема подключения магнитолы prology позволяет опереться на штатную цветную маркировку проводов, одинаковой для всех мультимедийных устройств этого популярного семейства , предназначенных специально для установки на автомобилях:

>Желтый провод – 12В непосредственно от клеммы аккумуляторной батареи;
>Синий провод – 12В выхода на выносную антенну;
>Красный провод – 12В питания через АСС (позволяет блокировать включение автомагнитолы при отсутствии ключа зажигания, тем самым предотвращая разряд аккумуляторной батареи).
>Черный провод – «масса» автомобиля;
>Фиолетовый провод – «+» правого заднего динамика;
>Фиолетово-черный провод — «-» правого заднего динамика;
>Серый провод -«+» правого переднего динамика;
>Серо-черный провод — «-» правого переднего динамика;
>Белый провод — «+» левого переднего динамика;
>Бело-черный провод — «-» левого переднего динамика;
>Зеленый провод — «+» левого заднего динамика;
>Зелено-черный провод — «-» левого заднего динамика.

Технические характеристики

Автомагнитола Prology 2650 имеет характеристики:

диапазон напряжения питания — 11-14,4 В;
выходная мощность усилителя (максимальная) — 4*55 Вт;
сопротивление громкоговорителей — 4-8 Ом;
тип экрана — жидкокристаллическая матрица TFT;
размер и разрешение дисплея — 7″, 800*480 рх;
диапазон сигналов тюнера УКВ — 65-74 и 87,5-108,0 МГц;
интервал воспроизводимых частот радио УКВ — 20-18000 Гц;
ширина — 178 мм;
высота — 100 мм;
глубина установки — 169 мм.

Магнитола с защитной пленкой на дисплее

Оборудование оснащается жгутом проводки с коммутационной колодкой стандарта ISO, пользователь может подключить штатные кнопки управления на рулевом колесе. Для заземления элементов используется отрицательный полюс, защита от короткого замыкания производится плавкой вставкой номиналом 15 А.

На тыловой крышке размещены разъемы антенн радиоприемника и навигационной системы.

Магнитола оснащена отдельным линейным выходом на низкочастотный динамик, композитным видеовходом для коммутации камеры заднего вида.

Устранение неполадок

Все дефекты можно изладить самому, если у вас нет лишних денег на ремонт, но есть золотые руки. Здесь нам поможет обычный паяльник (самый маломощный -20ВТ) и лупа. Чтобы все пайки у нас получились как надо, всё дело лучше делать под увеличительным стеклом. Возможно, при спайке дефектных контактов произойти их слипание оловом, можно проверить складным небольшим ножичком.

Вот и весь ремонт автомагнитолы 2 din. На всё дело уходит примерно один час спокойной работы. Да, чуть не забыл, нижняя панель оснащена мягкой прокладкой, видимо спасение от вибрации, не забудьте про неё. Теперь дело за малым. Собираем всё назад и вновь наслаждаемся нашей любимой музыкой на весело моргающем экране.

Прошивка китайской магнитолы

Если же первый вариант нам не помог, снова на магнитоле горит белым экран, то страшного ещё ничего не случилось. В таком варианте можно просто прошить хоть pioneer на хавер 3 нью, любую другую китайскую магнитолу.

Прошивка магнитолы

Чтобы правильно прошить китайскую технику, необходимо знать некоторые особенности этого дела. Одна из них, это отсутствие программного обеспечения на официальных версиях. Здесь это касаемо не только магнитол российского производства, например, pioneer, но и всей китайской техники.

Найдите кастомную прошивку, скачайте с интернета на свой ПК, запишите на флэш-карту.
Флэшка должна быть объёмом в 1 GB,
Файловая система тоже имеет требование по формату- FAT 16 или 32.
После того, как нашли установщика, распаковывайте его в корневой каталог носителя. Обратите на это особое внимание.

Возьмите на заметку. Чтобы окончательно прошить свою магнитолу, возьмите проволочку либо специальный ключ из комплекта. Дальше нажимайте кнопку reset, вставляйте ваше распакованное ПО в магнитолу с нажимом на POWER и дальше начнётся процесс установки.

Запомните ещё один важный момент, если есть трудности, лучше всего использовать фото и видео инструкции. Небольшие промахи приведут к потере техники, тогда придётся её сдавать в ремонт или покупать новую модель. Так, если вы неправильно подключите свою магнитолу, то можете увидеть на ней белый экран либо она совсем не будет работать.
