Кинолюбители знают, как много хлопот доставляет установка проектора во время просмотра киноленты. Это связано в основном с тем, что проектор необходимо располагать от уровня пола на 1000-1300 мм, что зачастую связано с некоторыми трудностями. Решить эту проблему позволяет легкий складной стол.
Стол состоит из крышки, которая опирается на три дюралюминиевые ножки, две из которых выполнены как одно целое (Б), а третья (одинарная) закреплена на оси между ними. Одинарная ножка (В) фиксируется в стопорной планке и может занимать три различных положения, что позволяет в небольших пределах регулировать высоту стола.
Крышка сделана из столярной плиты толщиной 20 мм и имеет размер 450X450 мм, ножки — из дюралюминиевых трубок диаметром 18-20 мм.
Если вам не удастся найти трубки длиной 2680 мм для двойной ножки, то ее можно сделать из двух половин. В этом случае половинки соединяют при помощи деревянной пробки. В качестве материала для ножек можно использовать старые дюралюминиевые лыжные палки подходящей длины.
Самодельный штатив из обрезков ПП труб
В нижние концы ножек вставьте деревянные бобышки и прикрепите к ним резину или сукно, чтобы они не скользили по полу. На одинарную ножку в месте сверления сквозного отверстия наденьте стальной патрубок подходящего диаметра. Соединив все три ножки вместе, просверлите за один прием сквозное отверстие под болт.
Хомут для крепления ножек делается из стальной или дюралевой полосы толщиной 1,5-2 мм, а стопорная планка из дюралюминиевого уголка 20Х20 мм. В уголке запилите фигурные пазы для фиксации одинарной ножки. Хомуты и стопорная планка крепятся к нижней пласти крышки стола шурупами.
Рисунок. Складной стол для кинопроектора: 1 — крепление ножек к крышке стола (вид снизу); 2 — заготовка хомута.
Буквенное обозначение детали
Источник: www.drevesinas.ru
Как превратить стул в подставку для проектора
ПОДСТАВКА ДЛЯ ПРОЕКТОРА. Удобную подставку для диапроектора изготовить совсем просто. Достаточно к небольшой дощечке прикрепить с одной стороны брусочки-ограничители, а с другой — ножки на петлях. Устанавливая на такую подставку диапроектор, вы не будете беспокоиться за его неустойчивое положение. А для демонстрации диапозитивов стул с подставкой легко перенести в любое место комнаты.
«ЮТ для умелых рук», середина 70-ых годов ХХ века
Кронштейн крепление на стену для проектора своими руками из профиля [Alegich мастерит]
Related posts:
- Как сделать «вечный» домкрат
- Как закрепить болт на тонкой стенке
- Как делать бумажные снежинки
- Как сделать кронштейн для подвески «чего угодно»
Источник: www.mahis.ru
Создаем домашний проектор своими руками и без гвоздей
Вы всегда хотели смотреть фильмы или играть в электронные игры используя полноразмерный экран. А как насчет того, чтобы посмотреть кино под звездами на вашем заднем дворе. Для этого нужен проектор.
Но проекторы сегодня стоят целое состояние, скажете вы. Стоит рассмотреть вопрос создания собственного проектора.

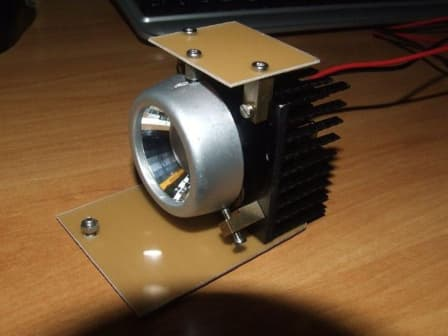

Самодельная лапа проектора
Лампы в DIY проекторах работают около 10000 часов, а замена стоит всего $50. Вы можете построить свой собственный проектор гораздо дешевле, чем магазинный. Стоимость его может даже еще больше снизится, если вы найдете какие-то детали для него дома или же купите подержанные. Учитывая эту информацию, идея начинает обретать больше смысла.
Добавьте к этому то, что вы станете предметом зависти всех ваших друзей. Потому что вы не только будете иметь собственный проектор, но и получите возможность с гордостью сказать, что вы соорудили сами!
Подгонка системы
Как только вы изучите теорию проекции света выберите тип проектора, который вы хотите построить. Следующий шаг — правильно подобранные и подогнанные внутренние компоненты электронной схемы.
Вам необходимо будет правильно разобрать Жк-дисплей, а затем смонтировать его вместе с линзами Freneja, газоразрядной лампой повышенной интенсивности и с triplet линзами, чтобы завершить процесс сборки. Далее идет калибровка. Еще нужно сделать центровку источника света, чтобы обеспечить равномерное распределение света по всему Жк-дисплей.
Такая операция гарантирует равномерное проецирование изображения. Наконец, нужно правильно протестировать проектор и убедиться, что он не будет перегреваться. Перегрев может повредить чувствительную электронику или же сам Жк-дисплей.
Если вы делаете все самостоятельно, то правильность ваших действий проверьте в интернете. Вы разыщите много сайтов и форумов, на которых сможете ознакомиться с рядом интересующих идей. Эти сайты предлагают велики объем информации, но ее нужно тщательно прорабатывать. Возможно, чтение всей информации займет у вас несколько недель, но без этого невозможно начать процесс сборки устройства.
